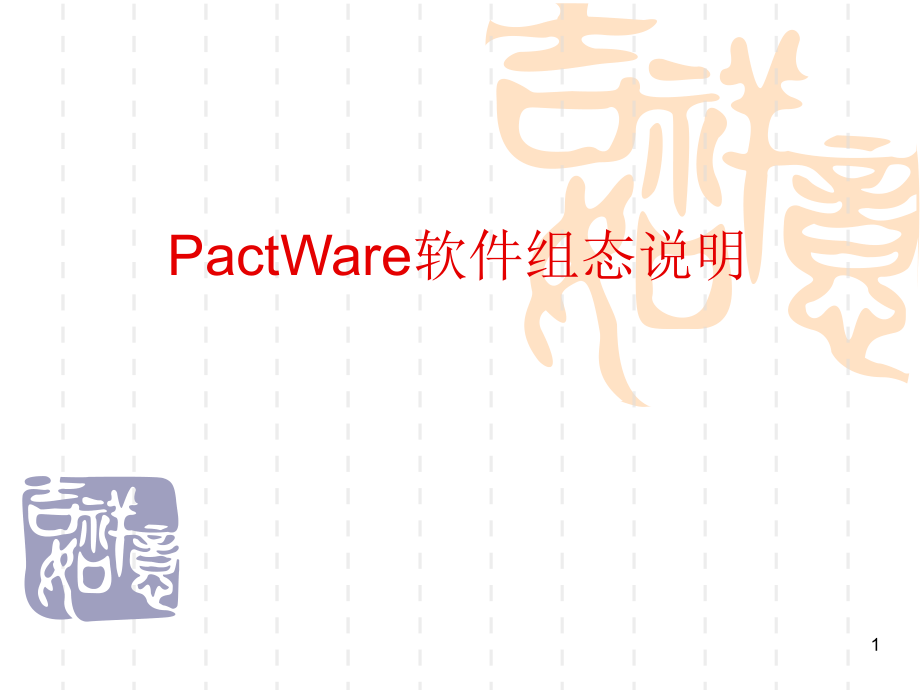

P+F安全栅组态说明PPT.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,PactWare软件组态说明,1,一、PactWare 软件下载,需要下载如下三项：,1、Microsoft.NET Framework,2、PACTware,3、Interface Technology,2,二、PactWare 软件安装,第一步、安装 Microsoft.NET Framework,第二步、安装 PACTware 4.1组态软件，弹出如下窗口，进行组态软件的安装。,3,第三步、安装相应的 Interface Technology 软件,用于驱动通讯电缆后采集所有正常连接的设备。如计算机为非win7和64位操作系统，则选中第 1、2 项，然后点击,“,Install selected applications,”,，如计算机为win7和64位操作系统，则选中第 1、3 项，然后点击,“,Install selected applications,”,，进行安装。,4,以上三个软件需正常安装，才能进行P+F安全栅组态，即表示成功了一半。,安装完成后，弹出如下窗口，即成功安装。,5,三、PactWare 软件组态,第一步：将 K-ADP-USB 电缆插入 计算机USB 口后，在系统的,“,设备管理器,”,中,“,通用串行总线控制器,”,会显示,”,K-ADP-USB-P2P,”,如下图。,6,第二步：打开 pactware 4.1 软件，点击 Device 菜单中添加设备(Add device)，选择,“,P2P RS232 FDT,”,点OK，添加这根数据线。,7,第三步，再次点击,“,Device,”,菜单，添加,”,HiD2081或KF*-UT2-*FDT,”,设备，即添加所需组态的安全栅。,8,第四步、右键点击,“,P2P RS232 FDT,”,的,“,参数(Parameter),”,选项，communication port设置为USB1。,9,第五步、建立连接电脑与通讯电缆的连接，右键点击,“,P2P RS232 FDT,”,的,“,Connect,”,选项。,第六步、建立通讯电缆与设备的连接，右键点击,“,HiD2081或KF*-UT2-*FDT,”,的,“,Connect,”,选项。,10,第七步、计算机、通讯电缆与设备连接成功后(通讯电缆的RX、TX灯同时闪烁),右键点击,“,HiD2081或KF*-UT2-*FDT,”,的,“,load from device,”,选项，将 所连接设备的参数上传至计算机。,第八步、右键点击,“,HiD2081或KF*-UT2-*FDT,”,的,“,Parameter,”,选项，进入设备参数编辑画面，如下图。,11,第九步、,设定,Input,（输入）参数,。,热电阻输入，需要选择电阻的输入线制，主要是 2 线制、3 线制还是 4 线制。如果选择 2 线制热电阻，则可在,“,lead resistance,”,对话框中输入线电阻阻值，从而减少线电阻对温度测量的影响。,12,热电偶输入，需要选择是,“,外部补偿,”,还是,“,冷端温度补偿,”,。如果选择外部补偿，可将室温输入到,“,Ext.Ref.Temp,”,外部参考温度对话框中，从而减小室温的影响。如选则内部补偿，则需使用 K-CJC 补偿端子。,注意：在对任何选项进行改动后，都要按回车键进行确认，才能改变所选项。,第十步、,设定Output输出参数,。,13,第十一步、参数下装，模块组态完成后，可通过,“,Device,”,菜单中的,“,store to device,”,，将组态参数下装到模块中。,注意：1.组态完后一定要进行下装，否则模块不会发生任何的改变。,2.下装完成后必须将设备与通讯电缆，通讯电缆与计算机依次Disconnect后，再从设备上移除通讯电缆，以免损坏设备。,温度量程下限输入到,“,start value,”,对话框中，量程上限输入到,“,end value,”,对话框中。,在,“,Charachteristic,”,中可选择输出的模式，我们推荐选择,“,4-20mA NE43,”,便于对线路进行监测。,在,“,error indication,”,中可设定现场回路断路/短路状态下，模块输出的电流值。,“,upscale,”,表示跑大，,“,downscale,”,表示跑小。,如使用的是 KFD2-UT2-(EX)1,则在,“,Analog input,”,项中选,“,Input 1,”,。,如使用的是 KFD2-UT2-(EX)2，则：,实现双通道功能，,“,Analog Output 1,”,中的,“,Analog Input,”,选,“,input 1,”,；,“,Analog output 2,”,中,“,Analog input,”,选,“,input 2,”,；,实现一进二出功能，,“,Analog Output 1,”,中的,“,Analog Input,”,选,“,input 1,”,；,“,Analog output 2,”,中,“,Analog input,”,选,“,input 1,”,；,14,END,15,
