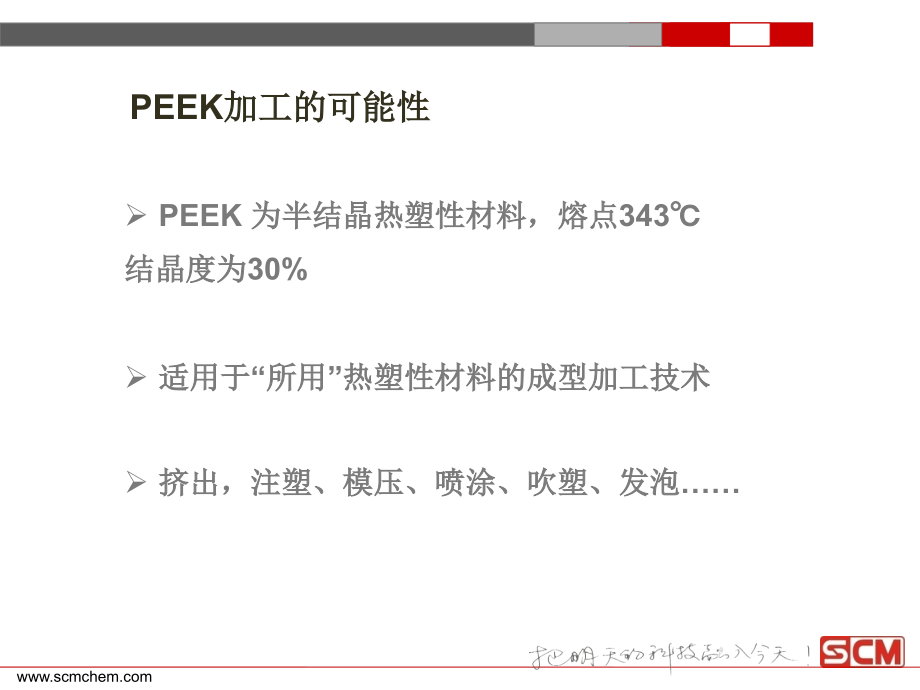

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,PEEK,注塑加工成型,PEEK,加工的可能性,PEEK,为半结晶热塑性材料，熔点,343,结晶度为,30%,适用于“所用”热塑性材料的成型加工技术,挤出，注塑、模压、喷涂、吹塑、发泡,影响注塑产品品质的因素,高分子聚合物的形态,结晶型塑胶的加工范围,注塑加工示意图,注塑成型指南,吸水率,0.5%w/w,（,大气水）,干燥要求：,0.02%w/w,-,露点为,-40,150,3hours,160,2hours,干燥,螺杆清洗,升温清洗（针对其他低温原料残留）,先将料筒的温度加热到该料的温度 加入,PP+30%GF,（专用螺杆清洗剂）冲洗（至无黑点）清空料筒,升高温度至,PEEK,加工温度 加入,PP+30%GF,冲洗（洁净后）清空料筒 加入洁净的,PEEK,原料，清空,PP+30%GF,残留 试生产,降温清洗（针对,PEEK,原料残留）,PEEK,生产完成 清空料筒 加入,PP+30%GF,（专用螺杆清洗剂）,冲洗至无,PEEK,残留 以,20,为一个等级做降温清洗 直至降温至,300,等待其他原料的生产,积碳清洗方法（针对,PEEK,积碳原料残留）,物理清洗,专用螺杆清洗剂清洗,注塑加工条件,PEEK,产品壁厚与注塑周期,温度控制,注塑机料筒温度和喷嘴温度,料筒的温度范围：,400,（特种规格要求达到,450,）,喷嘴加热要求：加热圈全包覆，功率为双倍普通注塑机,模具的加热,高温油温机（,250,以上）（精密零件推荐）,尽量长的热交换管道，不要采用油封，直接从模具中用加长,金属接头接出来，为了安全采用，整个油路采用螺纹硬密封,的方式，不能采用快接方式。,电加热棒（大型模具和精密零件不适合）,200mm,*,300mm,*,300mm,，采用,6KW,的加热功率，以此类推,隔热板,动定模板各需安装一块大于,8mm,厚的隔热板,模具设计,流道,主浇道大于,4mm,锥度建议为,2,浇道大小应为制品厚度的,1-1.5,倍,浇口,1mm,（纯料）,2mm,（增强牌号）,流道应平衡（一模多穴）,注塑机喷嘴要求最小为,3mm,对熔体流动的截面积应该“,大方,”，以便于工艺控制,模具设计,其他,导柱采用高温自润滑牌号,模具钢采用,H13,或者,8407,等耐高温的牌号,模具建议采用,300,以上的高耐温油脂,模具必须安装,250,以上的隔热板,排除不良,常见的不良现象,颜色偏差,凹痕、孔洞和微孔,污染和黑点,变形和翘曲,PEEK,的热稳定性分析,400,下停留,30,分钟，失重小于,1%,分解物为苯酚,360,停留,1,个小时无明显降解,长期停留，请将螺杆温度降至,340,以下,黑点产生原因分析：,加工,PEEK,，螺杆清洗不干净,其他聚合物的残留,其他聚合物的降解,PEEK,在注塑机中停留时间过长,注塑件品质控制,外观,机械性能,重量控制,尺寸稳定性,内应力,流动的粘度控制,如有任何质量问题，请联系,SCM,专业的注塑技术人员！,
