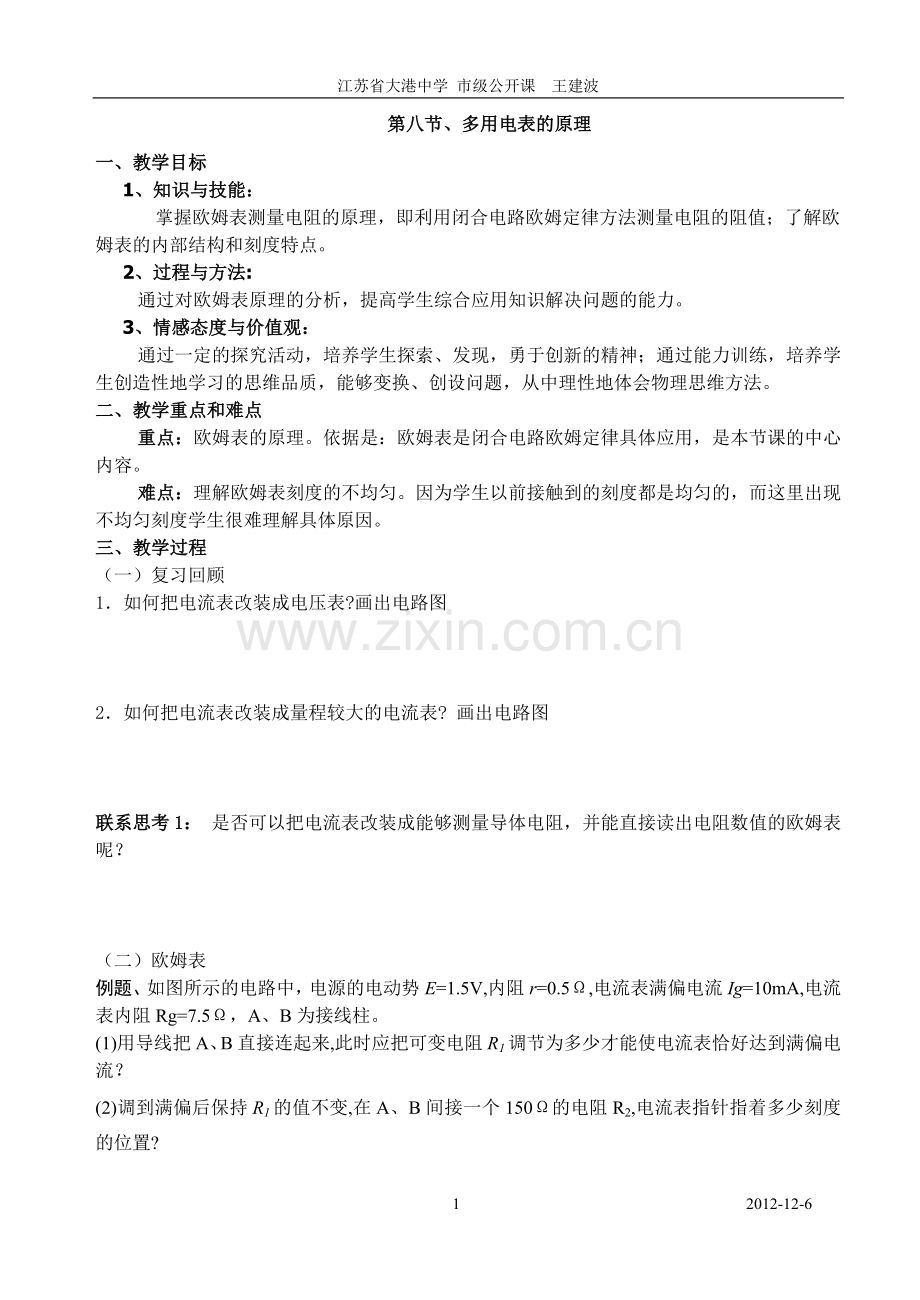

1、江苏省大港中学 市级公开课 王建波第八节、多用电表的原理一、教学目标 1、知识与技能:掌握欧姆表测量电阻的原理,即利用闭合电路欧姆定律方法测量电阻的阻值;了解欧姆表的内部结构和刻度特点。2、过程与方法:通过对欧姆表原理的分析,提高学生综合应用知识解决问题的能力。3、情感态度与价值观:通过一定的探究活动,培养学生探索、发现,勇于创新的精神;通过能力训练,培养学生创造性地学习的思维品质,能够变换、创设问题,从中理性地体会物理思维方法。二、教学重点和难点重点:欧姆表的原理。依据是:欧姆表是闭合电路欧姆定律具体应用,是本节课的中心内容。难点:理解欧姆表刻度的不均匀。因为学生以前接触到的刻度都是均匀的,

2、而这里出现不均匀刻度学生很难理解具体原因。三、教学过程(一)复习回顾1如何把电流表改装成电压表?画出电路图2如何把电流表改装成量程较大的电流表? 画出电路图联系思考1: 是否可以把电流表改装成能够测量导体电阻,并能直接读出电阻数值的欧姆表呢?(二)欧姆表例题、如图所示的电路中,电源的电动势E=1.5V,内阻r=0.5,电流表满偏电流Ig=10mA,电流表内阻Rg=7.5,A、B为接线柱。(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?(2)调到满偏后保持R1的值不变,在A、B间接一个150的电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻

3、R接在A、B间,电流表读数I与R的值有什么关系?1、根据例题1画出欧姆表原理图(内部结构)ABR红黑思考2:电路中电流的流向?50246810mA13792、表头思考3:电流表和欧姆表的示数有什么不同?(三)、多用电表 在电流表、电压表、欧姆表中都要用到一个共同的部件表头,起到显示功能。我们是否可以把它们集中在一起,形成一个既可以测量电流、电压又可以测量电阻的仪表呢?这就是多用电表,也称万用表。阅读教材65页思考与讨论,完成电路图。AA乙丙R1R2BAABAAB+甲_红红红黑黑黑12 3 AB红黑思考4:书P54 页,多量程多用电表,说一说在那个位置上测电流、电压、电阻? 什么时候量程较大?练

4、习:若某欧姆表表头的满偏电流为5mA,内装一节干电池,电动势为1.5V,那么该欧姆表的内阻为 ,待测电阻接入红、黑表笔之间时,指针偏在满刻度的3/4处,则待测电阻的阻值为 。四、课堂巩固1关于多用电表表盘上的刻度线,下列说法中正确的是( )A直流电流刻度线和直流电压刻度线都是均匀的,可以共用一刻度线B电阻刻度是不均匀的C交流电压刻度线是均匀的D电阻刻度上的零刻度线与直流电流的最大刻度线相对应2用求出的“220V 40W”电灯泡电阻为1210,用多用电表测得其电阻只有90,下列说法中正确的是( )A两个电阻阻值相差悬殊是不正常的,一定是测量时读错了数据B两个电阻阻值相差悬殊是正常的,因为欧姆表测

5、电阻的误差较大C两个电阻阻值相差悬殊是不正常的,可能是制造灯泡时把功率标错了D两个电阻阻值相差悬殊是正常的,1210是正常工作状态(温度很高)的阻值,90是常温下的阻值3用多用电表中的欧姆档检查性能良好的晶体二极管时,表的指针向右偏转的角度很小,这说明( ) A、这时二极管加有正向电压,所以测得的电阻很小B、这时二极管加有反向电压,实际通过表头线圈的电流很小C、此时红表笔接的是二极管的正极D、此时红表笔接的是二极管的负极4图3为多用电表欧姆挡的原理图,其中电流表的满偏电流为300A,内阻rg=100,调零电阻的最大阻值R=50k,串联的固定电阻R0=50,电池电动势E=15V用它测量电阻Rx,能准确测量的范围是( )A30k80kB3k8kC300800D30805、某人用多用电表按正确步骤测量一电阻的阻值,当选择欧姆挡“1”挡测量时,指针指示位置如下图所示,则其电阻值是_如果要用这只多用电表测量一个约200欧的电阻,为了使测量比较精确,选择开关应选的欧姆挡是_改变挡位调整倍率后,要特别注意_ 4 2012-12-6
