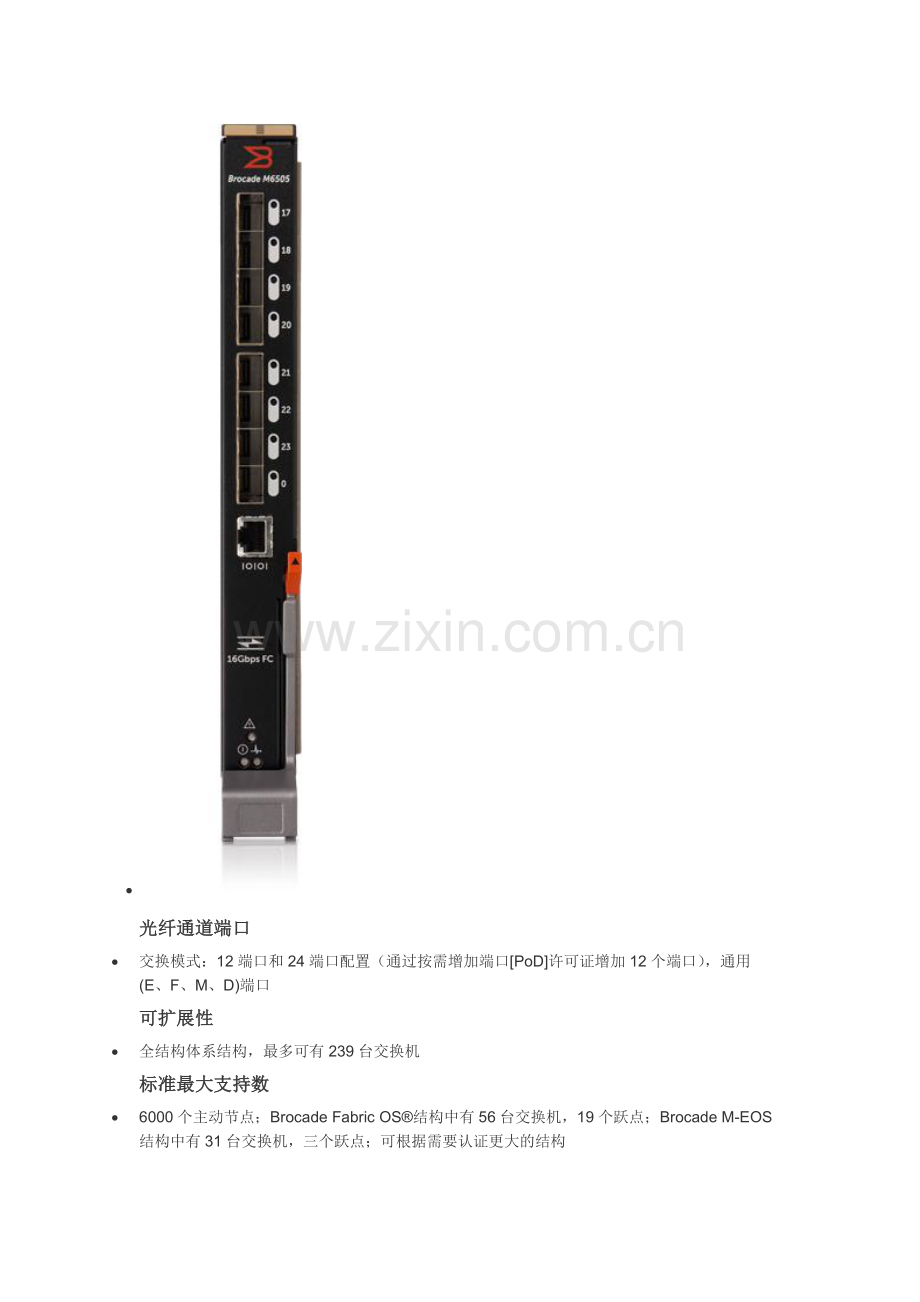

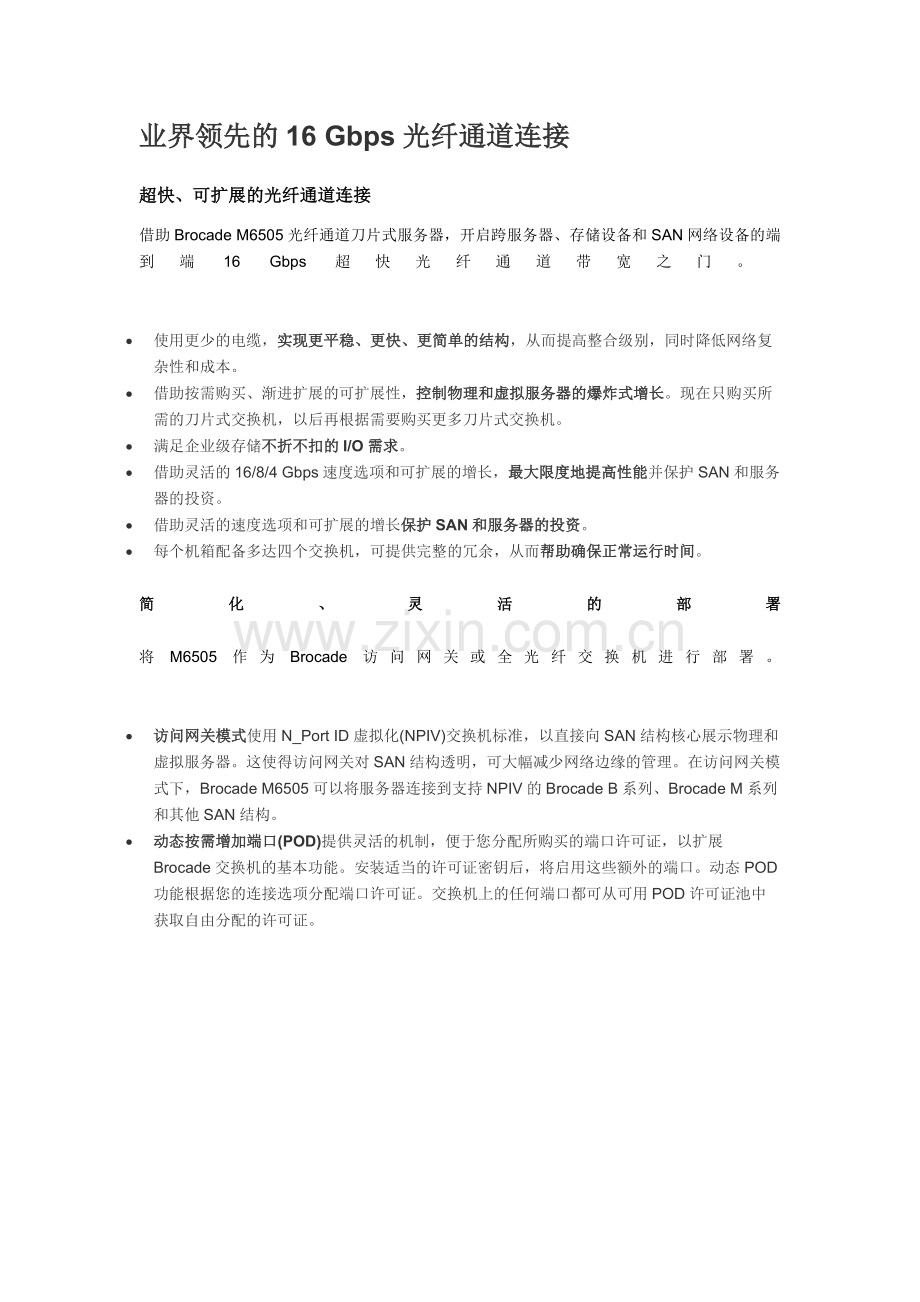

业界领先的16 Gbps光纤通道连接 超快、可扩展的光纤通道连接 借助Brocade M6505光纤通道刀片式服务器,开启跨服务器、存储设备和SAN网络设备的端到端16 Gbps超快光纤通道带宽之门。  · 使用更少的电缆,实现更平稳、更快、更简单的结构,从而提高整合级别,同时降低网络复杂性和成本。 · 借助按需购买、渐进扩展的可扩展性,控制物理和虚拟服务器的爆炸式增长。现在只购买所需的刀片式交换机,以后再根据需要购买更多刀片式交换机。 · 满足企业级存储不折不扣的I/O需求。 · 借助灵活的16/8/4 Gbps速度选项和可扩展的增长,最大限度地提高性能并保护SAN和服务器的投资。 · 借助灵活的速度选项和可扩展的增长保护SAN和服务器的投资。 · 每个机箱配备多达四个交换机,可提供完整的冗余,从而帮助确保正常运行时间。 简化、灵活的部署 将M6505作为Brocade访问网关或全光纤交换机进行部署。 · 访问网关模式使用N_Port ID虚拟化(NPIV)交换机标准,以直接向SAN结构核心展示物理和虚拟服务器。这使得访问网关对SAN结构透明,可大幅减少网络边缘的管理。在访问网关模式下,Brocade M6505可以将服务器连接到支持NPIV的Brocade B系列、Brocade M系列和其他SAN结构。 · 动态按需增加端口(POD)提供灵活的机制,便于您分配所购买的端口许可证,以扩展Brocade交换机的基本功能。安装适当的许可证密钥后,将启用这些额外的端口。动态POD功能根据您的连接选项分配端口许可证。交换机上的任何端口都可从可用POD许可证池中获取自由分配的许可证。 · 光纤通道端口 · 交换模式:12端口和24端口配置(通过按需增加端口[PoD]许可证增加12个端口),通用(E、F、M、D)端口 可扩展性 · 全结构体系结构,最多可有239台交换机 标准最大支持数 · 6000个主动节点;Brocade Fabric OS®结构中有56台交换机,19个跃点;Brocade M-EOS结构中有31台交换机,三个跃点;可根据需要认证更大的结构 互操作性 · Brocade 3XXX、4XXX、5XXX和6XXX交换机;Brocade DCX®和Brocade DCX 8510 Backbones访问网关模式支持Brocade、McDATA和思科结构 性能 · 自动感应2、4、8和16 Gbps的端口速度 ISL中继 · 每个ISL端口聚合最多八个16 Gbps端口;每个ISL端口聚合最高128 Gbps。可以在交换机中配置数量不限的端口聚合组 聚合带宽 · 384 Gbps端到端(全双工) 光纤网络延迟 · 本地交换端口的延迟为700纳秒;E_Port(默认启用)之间的前向纠错(FEC)增加400纳秒 最大帧大小 · 最大帧大小:2112字节有效载荷 服务类别 · 2类、3类、F类(交换机间帧) 端口类型 · 使用按需增加端口(PoD)功能,将端口从12个增加至24个 数据流量类型 · 支持单播的结构交换机 介质类型 · 需要Brocade热插拔、小型可插拔(SFP+)、LC连接器;短波(SWL)、长波(LWL);扩展长波(ELWL);距离取决于光纤电缆和端口速度。支持SFP+(8和16 Gbps)光纤收发器。 结构服务 · Brocade高级性能监控(包括E_Port、F_Port和光纤模式的最高用量者);Brocade自适应网络(入口速率限制、流量隔离、QoS);瓶颈检测;Brocade高级分区(默认分区、端口/WWN分区和广播分区);动态结构配置(DFP);动态路径选择(DPS);Brocade扩展结构;增强型BB信用恢复;Brocade结构查看;FDMI;帧重定向;基于帧的端口聚合;FSPF;IPoFC;Brocade ISL端口聚合;管理服务器;NPIV;NTP v3;端口防护;注册状态变更通知(RSCN);可靠提交服务(RCS);服务器应用程序优化(SAO);简单名称服务器(SNS) 选项 · SFP介质、按需增加端口(12端口升级)企业性能包:ISL端口聚合、自适应网络、高级性能监控、结构查看和扩展结构 管理 · HTTP、SNMP v1/v3 (FE MIB, FC Management MIB)、SSH;审核、系统日志;Brocade高级Web工具、高级性能监控、Brocade结构查看;Brocade Network Advisor SAN Enterprise或Brocade Network Advisor SAN Professional/Professional Plus;命令行界面(CLI);符合SMI-S标准;管理域;附加功能的试用许可证 诊断 · D_Port脱机诊断,包括电子/光纤回送和链路流量/延迟/距离;POST和嵌入式联机/脱机诊断,包括环境监控、FCping和Pathinfo(FC路由跟踪)、帧查看器、无中断守护程序重新启动、端口镜像、光纤运行状况监控、电力监控、RAStrace记录和滚动重启检测(RRD) 机箱包含项 · 272.75 x 272.75 x 307.24毫米(10.74 x 10.74 x 12.09英寸) 工作环境 · 工作温度: 0 °C至40 °C(32 °F至104 °F) 非工作温度: -20 °C至70 °C(-4 °F至158 °F) 工作海拔: 最高3,048米(10,000英尺) 存放海拔: 最高10.668千米(35,000英尺) 工作相对湿度: 10 %至90 %(无冷凝) 非工作相对湿度: 5 %至95 %(无冷凝) 电源选项 · 直流输入 12 V和3.3 V FOM机箱 功耗 30 W至40 W · 轻松集成和控制 Brocade M6505非常适合当今空间有限但需要更高密度和优化的控制能力的数据中心。 · 零空间占用设计:Brocade M6505采用热插拔刀片式服务器设计,可集成到您现有的机箱,但无需占用额外的空间,也不需要传统外部交换机的冷却、电源和布线要求。 · 整合I/O:在最多八个共享交换机端口中集成来自所有刀片式服务器的I/O。 · 轻松控制:集中式用户界面可让您通过简单的点击式操作来管理不同的结构。 · 快速故障诊断:诊断端口(D端口)让您可以快速发现并隔离光纤和电缆问题。
