成都市东旭仪器设备有限公司 产品说明书

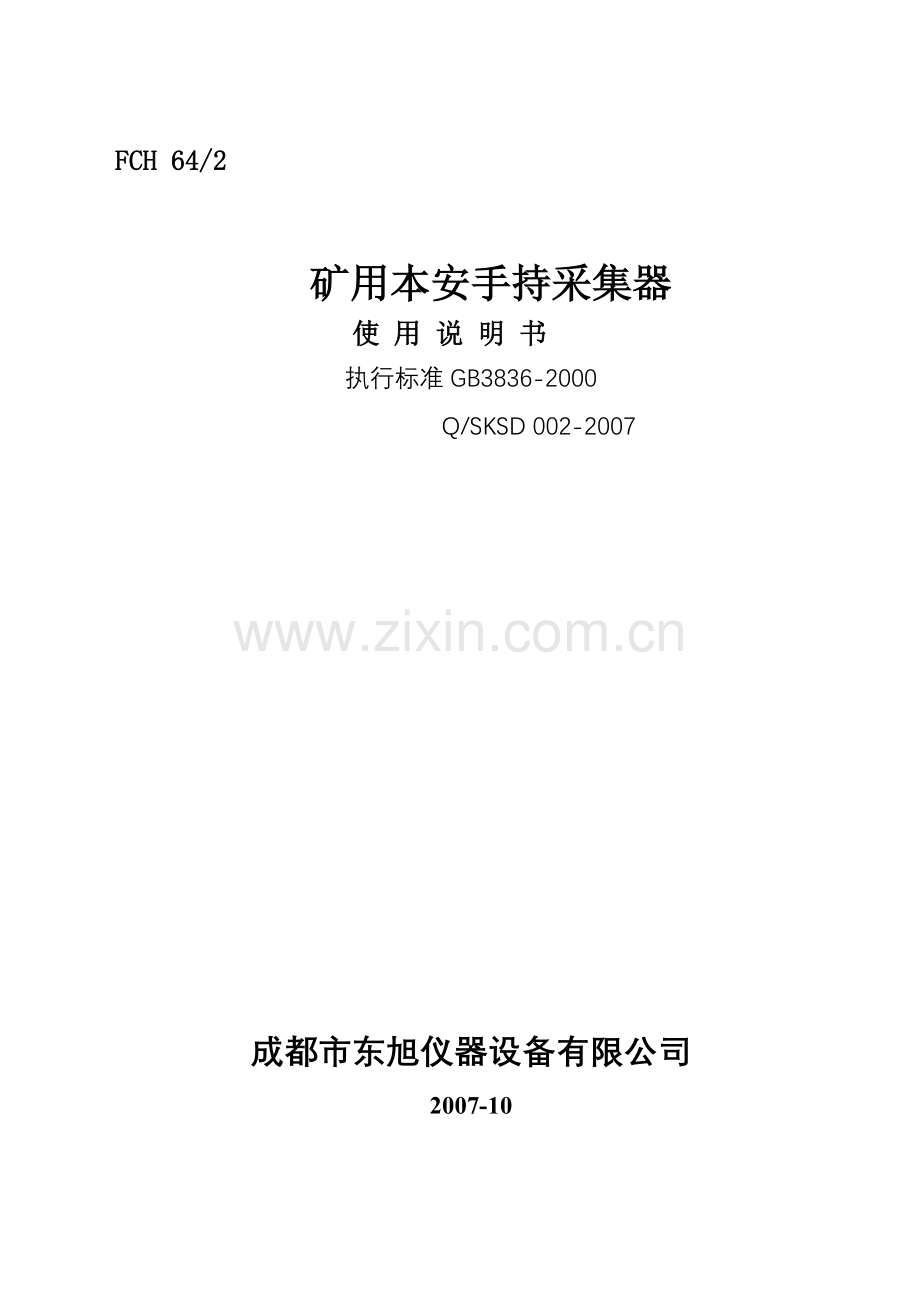

FCH 64/2

矿用本安手持采集器
使 用 说 明 书
执行标准GB3836-2000
Q/SKSD 002-2007

成都市东旭仪器设备有限公司
2007-10

7

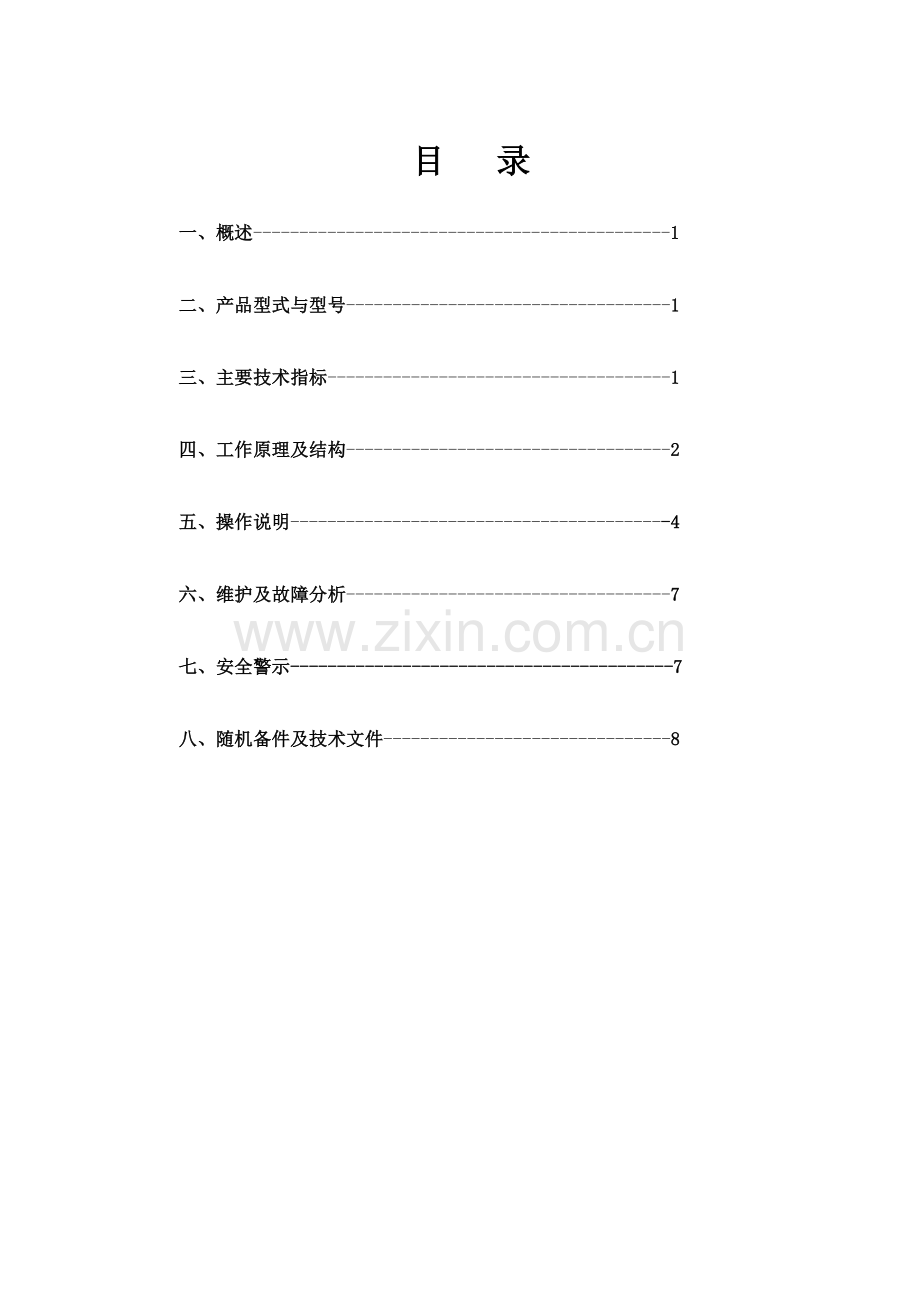

目 录
一、概述---------------------------------------------1
二、产品型式与型号-----------------------------------1
三、主要技术指标-------------------------------------1
四、工作原理及结构-----------------------------------2
五、操作说明-----------------------------------------4
六、维护及故障分析-----------------------------------7
七、安全警示-----------------------------------------7
八、随机备件及技术文件-------------------------------8

FCH 64/2矿用本安手持采集器
一、概述
FCH 64/2矿用本安手持采集器是针对本公司煤矿井下具有红外接口设备的数据进行采集的便携式设备。比如：矿用数字压力计、红外离层数据记录仪，红外锚杆测力记录仪等的数据，可通过本采集器按照红外协议采集数据到采集器，然后带到井上通过传输接口输入到计算机里面，进行数据分析和管理。
二、产品型式与型号
2.1 产品类型
本产品为矿用本质安全型携带式仪器，防爆标志：ExibI。
2.2 型号命名
F C H 64/2

存储容量：千字节/通信距离 m （主参数）
工作原理：红外通信 （第二特征代号）
用途：采集数据 （第一特征代号）
辅助设备 （产品类型代号）

三、主要技术指标
1、额定工作电压：DC 4.5 V；
2、工作电流：≤ 50 mA；
3、采集器与压力计间的传输方式：红外光传输；
采集器与压力计间的最大传输距离：2m。
4、采集器与计算机间的传输方式：主从式、半双工、RS232、双极性（在地面无爆炸性气体环境中进行）；
采集器与计算机间的传输速率：2400bps；
采集器与计算机间的最大传输距离：2m。
5、 存储数据量：64kbyte。
6、 采集器使用三节电池供电（使用厂家提供的电池）
型号：双鹿LR03 无汞碱性电池
生产厂家：中银(宁波)电池有限公司
四、工作原理及结构
1、FCH 64/2矿用本安手持采集器在红外数据采集系统中的工作性质，由三部分组成：矿用数字压力计、矿用本安手持采集器，计算机数据处理系统。如图1所示，数据采集功能和红外数据通信功能，数据连续记录在压力计内，用矿用本安手持采集器进行采集，采集后携带至井上通过传输接口将数据自动地传送到PC计算机处理。
井上计算机数据处理分析系统

矿用数字压力计

图1系统组成示意图
2、工作原理简图：图2

图2 工作原理简图
3、结构简图
采集器采用接口、电源一体化设计，外型结构为扁形长方体。
3.1 FCH 64/2 矿用本安手持采集器外型结构示意图3：

图3 FCH 64/2矿用本安手持采集器外型结构示意图
由图可见，本结构包含薄膜按键和液晶显示器两部分。
3.2 FCH 64/2 矿用本安手持采集器前侧面示意图4：

图4 FCH 64/2矿用本安手持采集器正面显示面板示意图

其中，收：接收二极管，发：发送二极管
其中，串口插座是为了实现与计算机串口通信用。
五、操作说明
仪器的正面如图6所示。

图6 采集器正面图
具体操作如下：
1 开机/关机。
按下开关键，屏幕显示如下：

图7 开机画面图
按开关键关闭电源。
2 修改时钟。
（1）修改采集器时钟：在开机画面下，使用光标移动键“←” 、“→” 、“↓” ，定位到“校时”菜单，再按下“确认”键，进入校时功能，按“确认” ，进入“本地校时”，显示“年-月-日 时:分:秒”，如图9所示。使用光标移动键“←” 、“→” 、“↓” ，在修改的时钟位置，按下“+” 、“－”键修改时钟，按下“确认”键，存入修改后的时钟，按下“取消”键为放弃本次修改。按“取消”键退出。

图9 采集器时间修改界面
（2）修改分机时钟：修改完采集器的时钟并按“确认”键后，再按光标移动键 “↓” ，按下“确认”键，分机存入修改后的时钟，按下“取消”键为放弃本次修改。再按“取消”键退出。
3 显示分机压力。
在开机画面下，按下 “显示”键，即可显示分机压力；或使用光标移动键“←” 、“→” 、“↓” ，定位到“显压”菜单，按下“确认”键，即可显示分机压力。
4 清空数据。
目的是清空采集器或分机内已经存储的数据，为采集器采集下一次的数据准备空间或分机存储数据准备空间，具体操作为：
在开机画面下，使用光标移动键“←” 、“→” 、“↓” ，定位到“清空”菜单，按下“确认”键，进入子菜单；
（1）清空本地数据：按下“确认”键，即可清空采集器内的数据；
（2）清空远程数据：按下“↓”键，再按下“确认”键，即可清空分机内的数据。
5 采集数据。
在开机画面下，使用光标移动键“←” 、“→” 、“↓” ，定位到“采集”菜单，按下“确认”键，则把分机的数据采集到遥控器上。传输过程中显示采集数据的比例，如：“9：45％”，表示第九台传输的数据已经到了45％，若数据在传输过程中丢失或者由于手动的原因出现传输失败，则显示“失败”，并停止本次数据传输，同时把已经采集的数据删除掉。采集成功后显示“成功”，同时自动发出命令，消除分机内部数据。
6 与计算机通讯操作。
将采集器电源打开，用串口线将采集器和计算机连接起来。当计算机准备好后，在开机画面下，使用光标移动键“←” 、“→” 、“↓” ，定位到“传输”菜单，按下“确认”键，就可以向计算机传输数据了。传输完毕，采集器显示“成功”。
7 修改分机号。
由于不同的分机有不同的编号，安装完毕后，需要修改其分机号码LCD如图10 所示：
分机号: 01

图10 分机号修改界面
01表示分机的号码
*注意：分机在第一次安装使用时，必须使用清空分机数据键。
六、维护及故障分析
（一）使用注意事项
1、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池。
2、在分机通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。
（二）常见故障现象分析及排除
1、采集器打开电源后，无显示或显示瞬间自动关闭，系电池能量严重不足，应更换电池后使用。
2、不能正常的启动分机或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。
七、安全警示
1、严禁在井下打开机壳。
2、维修时必须由厂家专业人员井上进行维修。
3、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
4、必须使用本公司提供的电池组，严禁使用说明书规定外的电池。
5、更换电池必须在井上安全场所进行，严禁井下更换电池，否则后果自负。
八、随机备件及技术文件
1、产品合格证一份；
2、产品使用说明书一份；
3、产品装箱单一份。
九、运输和贮存
包装后的采集器在避免雨雪直接淋晒直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。包装后的采集器应能在温度为-10℃～＋40℃，相对湿度不大于90％的环境中贮存12个月以上。
