练习: ArcGIS符号化设置
设置地图符号－各种渲染方式的使用

1． 渲染图层要素－唯一值符号 1
2． 标注图层要素 6
3． 渲染图层要素—分类渲染 8
4． 渲染图层要素—点密度渲染 12
5． 渲染图层要素—图表渲染 14

提示：在以下练习过程中，请时常注意保存地图文档
1． 渲染图层要素－唯一值符号
在ArcMap中新建地图文档，加载 [空间分析] 扩展模块及[空间分析工具栏]
加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到 Ex下，名称为：ChinaMap

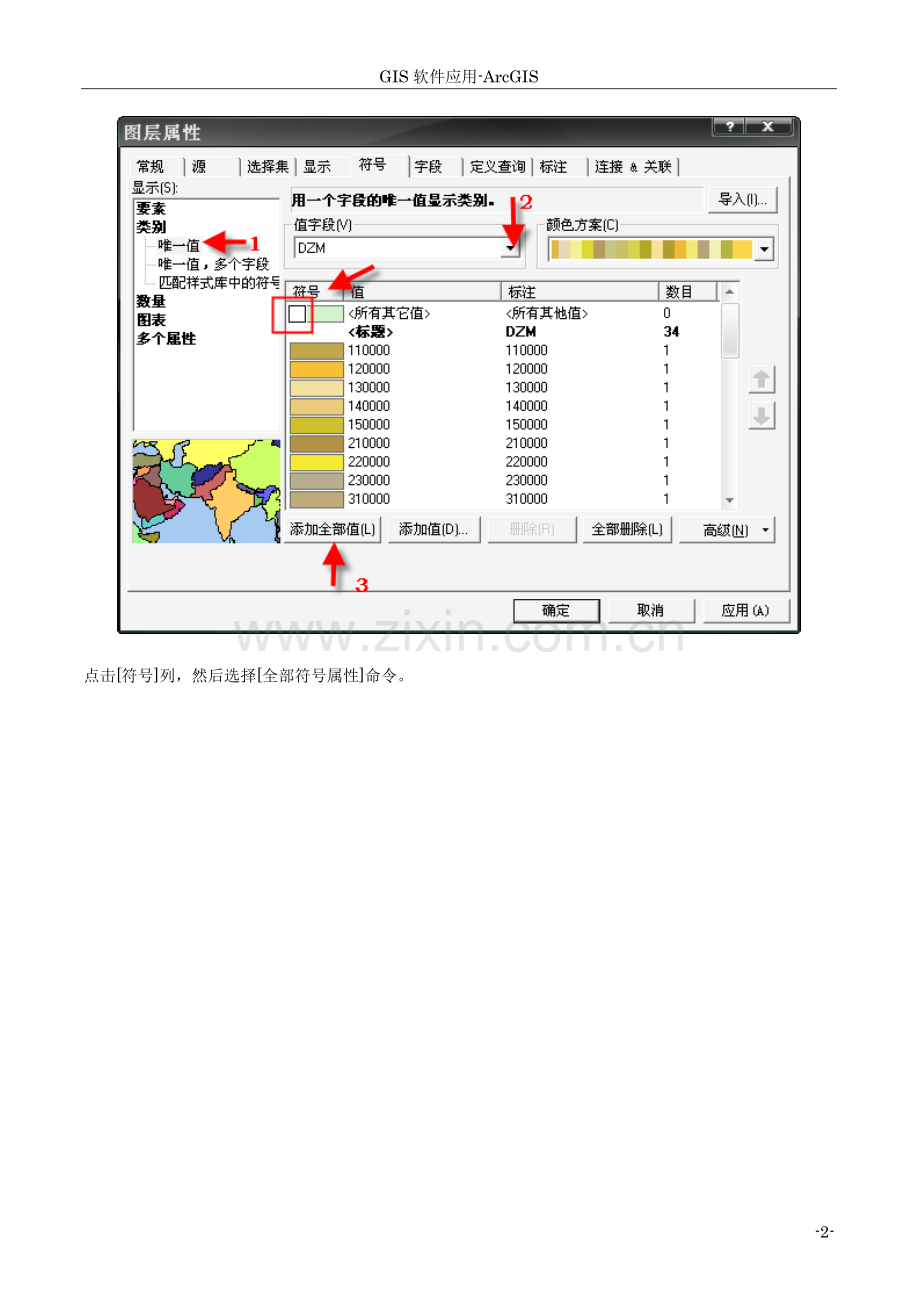

在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。

点击[符号]列，然后选择[全部符号属性]命令。

在[符号选择器]中，将[轮廓线颜色] 设置为 [无颜色]：

点击[显示-Display]选项页，将图层透明度设置为：[50%]:

现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）

关闭并移除图层：[Hillshade_10k]
显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为 [单一符号]，点击[符号设置]按钮（如下图1）

在[ 符号选择器]对话框中选择一种线状符号（如下图所示）

显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::

2． 标注图层要素
在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击 [符号]按钮

在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如下图所示):

在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]:

连续三次[确定]后退出以上对话框,返回ArcMap 视图界面.
显示图层: [地级城市驻地],并参考以上方法及下图效果进行标注:

3． 渲染图层要素—分类渲染
在TOC中,右键点击图层[省级行政区], 执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为: [渐变颜色渲染, 字段: Area,分类:5, 自然间隔分类法]

在上图中,点击[分类]按钮可选择不同的分类方法:

参照以上操作过程,对图层[省级行政区]基于字段[Area]运用不同的分类方法(等间隔、分位数、自然间隔、标准差)，比较不同的分类法进行分类的意义。

自然间隔分类:

等间隔分类渲染：

分位数分类渲染：

标准差分类渲染：

4． 渲染图层要素—点密度渲染
参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：

根据人口字段：POPU计算点密度

5． 渲染图层要素—图表渲染
参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：

根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式
