卷扬式启闭机参数.docx

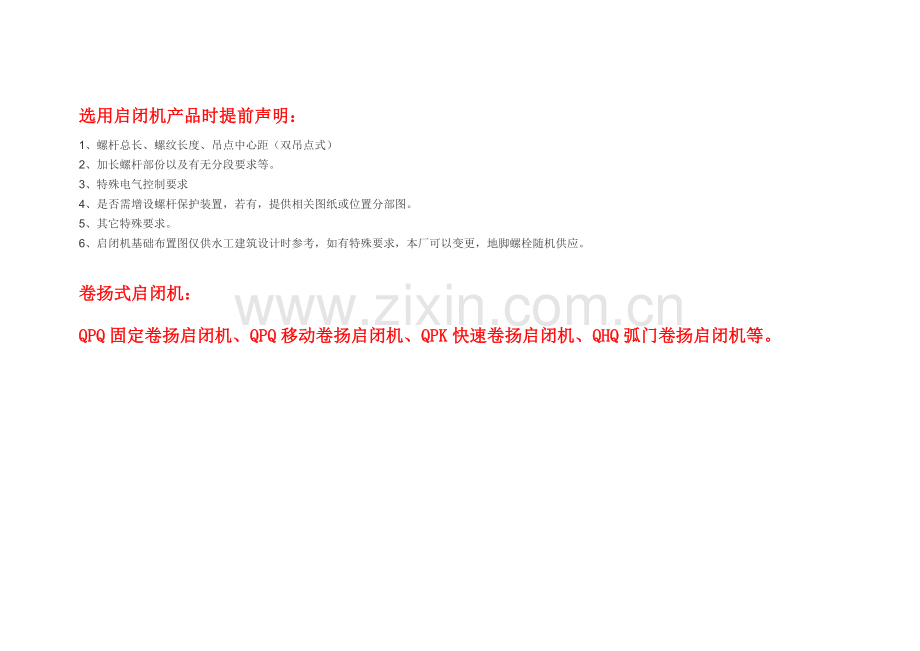

选用启闭机产品时提前声明：
1、螺杆总长、螺纹长度、吊点中心距（双吊点式）
2、加长螺杆部份以及有无分段要求等。
3、特殊电气控制要求
4、是否需增设螺杆保护装置，若有，提供相关图纸或位置分部图。
5、其它特殊要求。
6、启闭机基础布置图仅供水工建筑设计时参考，如有特殊要求，本厂可以变更，地脚螺栓随机供应。

卷扬式启闭机：
QPQ固定卷扬启闭机、QPQ移动卷扬启闭机、QPK快速卷扬启闭机、QHQ弧门卷扬启闭机等。

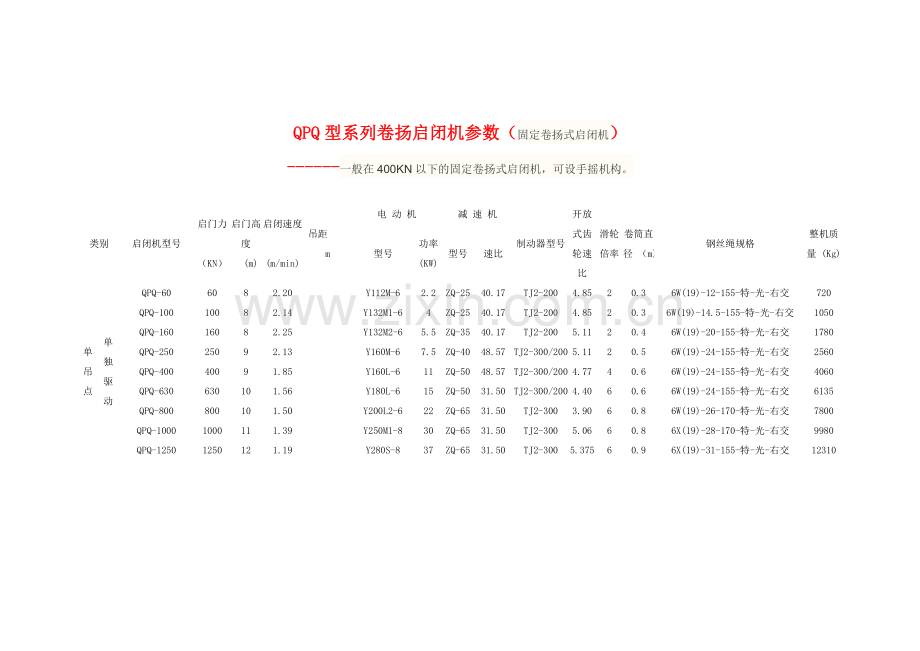

QPQ型系列卷扬启闭机参数（固定卷扬式启闭机）
------一般在400KN以下的固定卷扬式启闭机，可设手摇机构。

类别
启闭机型号
启门力
（KN）
启门高度
 (m)
启闭速度
(m/min)
吊距
m
电 动 机
减 速 机
制动器型号
开放式齿轮速比
滑轮倍率
卷筒直径 （m)
钢丝绳规格
整机质量 (Kg)
型号
功率(KW)
型号
速比
单
吊
点
单
独
驱
动
QPQ-60
60
8
2.20

Y112M-6
2.2
ZQ-25
40.17
TJ2-200
4.85
2
0.3
6W(19)-12-155-特-光-右交
720
QPQ-100
100
8
2.14

Y132M1-6
4
ZQ-25
40.17
TJ2-200
4.85
2
0.3
6W(19)-14.5-155-特-光-右交
1050
QPQ-160
160
8
2.25

Y132M2-6
5.5
ZQ-35
40.17
TJ2-200
5.11
2
0.4
6W(19)-20-155-特-光-右交
1780
QPQ-250
250
9
2.13

Y160M-6
7.5
ZQ-40
48.57
TJ2-300/200
5.11
2
0.5
6W(19)-24-155-特-光-右交
2560
QPQ-400
400
9
1.85

Y160L-6
11
ZQ-50
48.57
TJ2-300/200
4.77
4
0.6
6W(19)-24-155-特-光-右交
4060
QPQ-630
630
10
1.56

Y180L-6
15
ZQ-50
31.50
TJ2-300/200
4.40
6
0.6
6W(19)-24-155-特-光-右交
6135
QPQ-800
800
10
1.50

Y200L2-6
22
ZQ-65
31.50
TJ2-300
3.90
6
0.8
6W(19)-26-170-特-光-右交
7800
QPQ-1000
1000
11
1.39

Y250M1-8
30
ZQ-65
31.50
TJ2-300
5.06
6
0.8
6X(19)-28-170-特-光-右交
9980
QPQ-1250
1250
12
1.19

Y280S-8
37
ZQ-65
31.50
TJ2-300
5.375
6
0.9
6X(19)-31-155-特-光-右交
12310

电 动 机
电 动 机

型号
功率

双
吊
点
集
中
驱
动
QPQ-2×60
2×60
8
2.14
1.8-6
Y132M1-6
4
ZQ-25
40.17
TJ2-200
4.85
2
0.3
6W(19)-12-155-特-光-右交
1470
QPQ-2×100
2×100
8
2.23
1.8-7
Y160M2-6
7.5
ZQ-35
40.17
TJ2-200
4.85
2
0.3
6W(19)-14.5-155-特-光-右交
2130
QPQ-2×160
2×160
8
2.30
2.1-8
Y160L-6
11
ZQ-40
48.57
TJ2-300/200
5.11
2
0.4
6W(19)-20-155-特-光-右交
3590
QPQ-2×250
2×250
9
2.14
2.4-9
Y180L-6
15
ZQ-50
48.57
TJ2-300/200
5.11
2
0.5
6W(19)-24-155-特-光-右交
5250
QPQ-2×400
2×400
9
1.38
3.1-10
Y200L2-6
22
ZQ-65
40.17
TJ2-300/200
4.77
4
0.6
6W(19)-24-155-特-光-右交
8170
单独驱动
QPQ-2×630
2×630
10
1.56
4.1-11
Y180L-6
2×15
ZQ-50
48.57
TJ2-300/200
4.4
6
0.6
6W(19)-24-155-特-光-右交
12270
QPQ-2×800
2×800
10
1.50
4.1-12
Y200L2-6
2×22
ZQ-65
40.17
TJ2-300
3.9
6
0.8
6W(19)-25.5-170-特-光-右交
15600
QPQ-2×1000
2×1000
11
1.39
4.4-12.5
YZ250M1-8
2×30
ZQ-65
40.17
TJ2-300
5.06
6
0.8
6X(19)-28.5-170-特-光-右交
20260
QPQ-2×1250
2×1250
12
1.19
4.7-13
Y280S-8
2×37
ZQ-65
40.17
TJ2-300
5.375
6
0.9
6X(19)-32.5-155-特-光-右交
24620

QPK型系列卷扬启闭机参数

启闭机型号
电 动 机
制 动 器
调速器
减速机
开放式齿轮速比
滑 轮 倍 率
卷 筒 直 径
m
型 号
功率  KW
转速
允许最大安全转速 mm
型 号
制动力距kgm
交流电压 V
吸特电流A
型号
制动力矩 kgm
控制转速rpm
型号
 速比
直流
220V
110V
单
吊
点
单
独
驱
动
QPK-60
Y112M
2.2
935
2500
TJ2-200
16
380
25
25
LT-150
8
1800
ZQ-25
40.17
4.85
2
0.3
QPK-100
Y132M1
4
912
2500
TJ2-200
16
380
25
25
LT-150
8
1800
ZQ-25
40.17
4.85
2
0.3
QPK-160
Y132M2
5.5
933
2500
TJ2-200
16
380
25
25
LT-150
8
1800
ZQ-35
40.17
5.11
2
0.4
QPK-250
Y160M
7.5
705
1900
TJ2-300/200
24
380
29
29
LT-200
20
1500
ZQ-40
48.57
5.11
2
0.5
QPK-400
Y160L
11
953
2500
TJ2-300/200
24
380
29
29
LT-200
20
2100
ZQ-50
48.57
4.77
4
0.6
QPK-630
Y180L
15
953
2500
TJ2-300/200
24
380
29
29
LT-200
20
1900
ZQ-50
48.57
4.4
6
0.6
QPK-800
Y200L2
22
710
1900
TJ2-300
50
380
33
33
LT-200
20
1500
ZQ-65
41.14
3.9
6
0.8
QPK-1000
Y250M
30
712
1900
TJ2-300
50
380
33
33
LT-300
40
1400
ZQ-65
32.42
5.06
6
0.8
QPK-1250
Y250M1
37
64
1900
TJ2-300
50
380
33
33
LT-300
40
1400
ZQ-65
32.42
5.375
6
0.9

启闭机型号
电 动 机

型 号
功率  KW
转速
允许最大安全转速 mm

双
吊
点
集中驱动
QPK-2×60
Y132M1
4
912
2500
TJ2-200
16
380
25
25
LT-150
8
1800
ZQ-25
40.17
4.85
2
0.3
QPK-2×100
Y160M
7.5
948
2500
TJ2-200
16
380
25
25
LT-150
8
1800
ZQ-35
40.17
4.85
2
0.3
QPK-2×160
Y160L
11
953
2500
TJ2-300/200
24
380
29
29
LT-150
8
1800
ZQ-40
40.17
5.11
2
0.4
QPK-2×250
Y180L
15
710
1900
TJ2-300/200
24
380
29
29
LT-200
20
1500
ZQ-50
48.57
5.11
2
0.5
QPK-2×400
Y200L2
22
953
2500
TJ2-300/200
24
380
29
29
LT-2a00
20
2100
ZQ-65
32.42
4.77
4
0.6
单 独驱动
QPK-2×630
Y180L
2×15
953
2500
TJ2-300/200
2×24
380
29
29
LT-200
2×20
1900
ZQ-50
48.57
4.4
6
0.6
QPK-2×800
Y200L2
2×22
710
1900
TJ2-300
2×50
380
33
33
LT-200
2×20
1500
ZQ-65
32.42
3.9
6
0.8
QPK-2×1000
Y250M
2×30
712
1900
TJ2-300
2×50
380
33
33
LT-300
2×40
1400
ZQ-65
32.42
5.06
6
0.8
QPK-2×1250
Y250M1
2×37
694
1900
TJ2-300
2×50
380
33
33
LT-300
2×40
1400
ZQ-65
32.42
5.375
6
0.9
