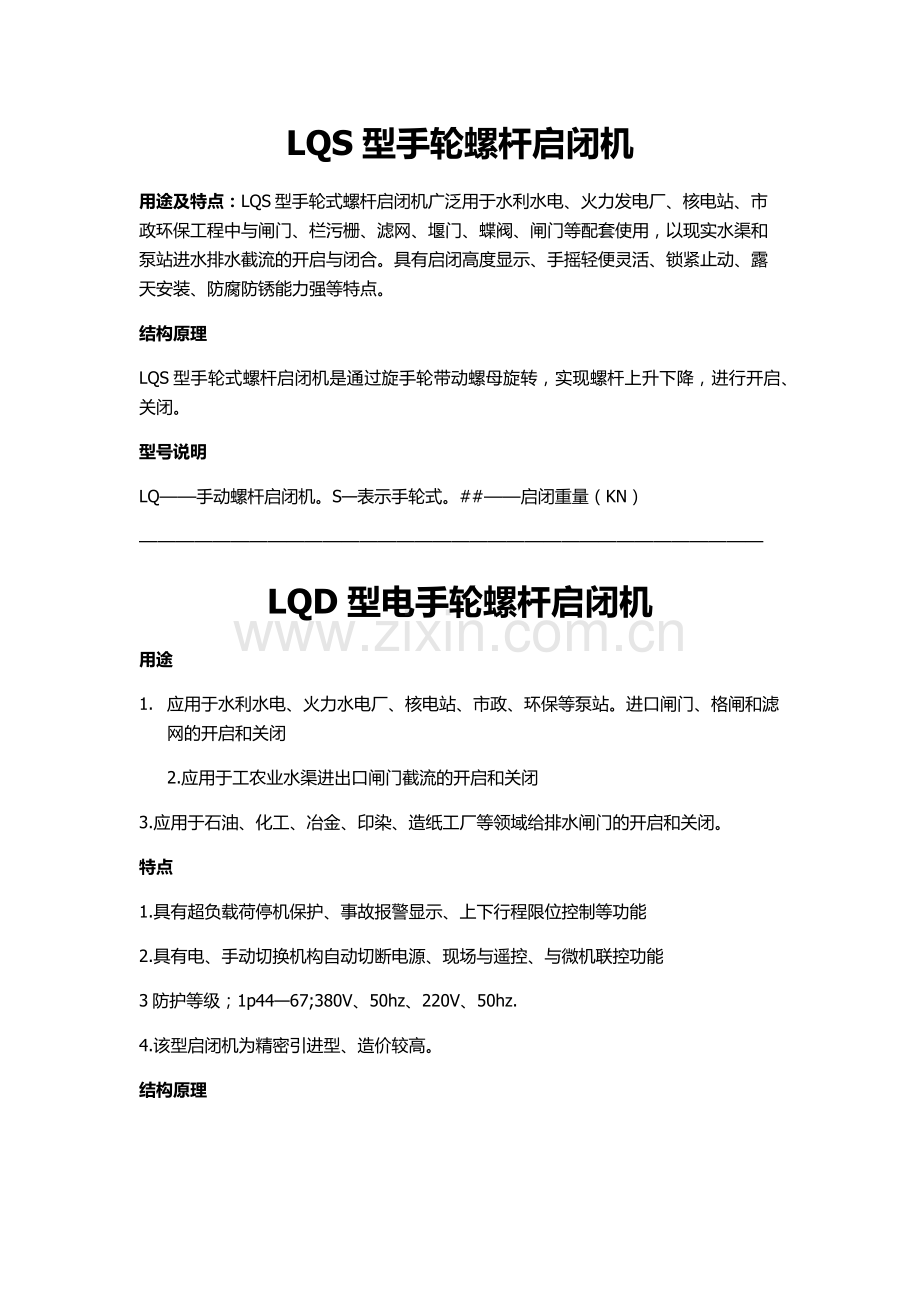

LQS型手轮螺杆启闭机
用途及特点：LQS型手轮式螺杆启闭机广泛用于水利水电、火力发电厂、核电站、市政环保工程中与闸门、栏污栅、滤网、堰门、蝶阀、闸门等配套使用，以现实水渠和泵站进水排水截流的开启与闭合。具有启闭高度显示、手摇轻便灵活、锁紧止动、露天安装、防腐防锈能力强等特点。
结构原理
LQS型手轮式螺杆启闭机是通过旋手轮带动螺母旋转，实现螺杆上升下降，进行开启、关闭。
型号说明
LQ——手动螺杆启闭机。S—表示手轮式。##——启闭重量（KN）
——————————————————————————————————
LQD型电手轮螺杆启闭机
用途
1. 应用于水利水电、火力水电厂、核电站、市政、环保等泵站。进口闸门、格闸和滤网的开启和关闭
2.应用于工农业水渠进出口闸门截流的开启和关闭
3.应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。
特点
1.具有超负载荷停机保护、事故报警显示、上下行程限位控制等功能
2.具有电、手动切换机构自动切断电源、现场与遥控、与微机联控功能
3防护等级；1p44—67;380V、50hz、220V、50hz.
4.该型启闭机为精密引进型、造价较高。
结构原理
本启闭机由电动装置、机座、线杆、护罩、电器控制箱等部分组成。电动机或手动摇柄带动传动装置（齿轮、蜗轮、蜗杆或减速箱）运转做垂直升降运动。从而开启或关闭闸门、栏污栅和滤网。，
型号说明
LQD—————————电手动螺杆启闭机
（ ）——I为单吊点，II为双吊点
#——启闭重量（KN）
QPQ，QPG，QPK，等卷扬式启闭机
QPQ、QPK、QPG、QPH、QPT型系列卷扬式启闭机及台车式卷扬启闭机主要适用水利、电力工程中作启闭平面闸门·和拦污栅之用。再一定条件下也可启闭弧形闸门。本系列启闭机结构紧凑、承载能力大、运行平稳可靠，安全维修方便。
结构原理
本系列卷扬机由电动机、连轴机、连动轴、减速器、制动器、开式齿轮、卷轴部分、主令控制器、机架、滑轮等部分组成（QPK型令加有调速器装置）。卷扬机起吊的钢丝绳穿过滑轮、定滑轮及平滑轮。两头分别用压板固定于卷筒左右旋转槽的端部（或中间部）。启闭机工作时，电动机的动力通过联轴器，减速器及开式齿轮带动卷筒转动。钢丝绳在旋转槽内收进或放出，使闸门得到启闭，主令控制器可控制闸门的上、下极限位置、制动器可使闸门停留在所需的位置。
本卷扬启闭机可根据用户要求配备开度和荷载显示仪并可与计算机进行联控。
型号说明
QP————————卷扬式启闭机
#——形式：“Q”为平面闸门：“K”为快速卷扬式：“G”为高扬程：“H”为弧门机：“T”为台车式。
#——启闭重量（KN）
QPQ、QPG、QPK等卷扬式启闭机
· 主要技术参数：启门力从50KN—80KN~2500KN及 2×50KN-2×2500KN，孔口尺寸从200×200~1200×1200（mm）
· 选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装
HZ型铸铁闸门
用途及特点
1.HZ型铸铁闸门主要用于市政环保给排水、泵站、石化、印染、电力、农田渠道排灌等工程;
2.防腐能力强，可在PH=5~9的流体酸碱中使用；
3.正常使用水头为5m，关闭时最大水头不超过15m；
4.关闭时设有锁紧、止动装置，密封性极强，正常渗水量L≤0.1升/秒、米；
5.规格齐全，方形、圆形、矩形均有；
6.材料可用铸铁、耐蚀合金铸铁、止水面可镶铜或者不锈钢及其他材料，可根据用户要求确定。
选型与使用说明
1.HZ系列铸铁闸门正常使用水头（或闸门前后水位差）5m为了满足大型水库涵闸、使用水头提高50m（需具体设计）
2.该系列铸铁闸门主要适用于正向受压止水、特殊情况下亦可承受一定的反向止水头。但不超过2.5m：根据一些特殊环境，可承担20m水头以内的反向止水闸门改型设计；
3.根据闸门现场使用介质情况，具体确定闸门的材质和止水面所镶材质；
4.本厂可承担10米以上至50米水头以内任意规格大小的钢闸门设计和来图加工、钢闸门的止水形式可分为平贴式P型橡皮止水；
5.矩形闸门均按“宽×高”表示；
6.整套安装完毕后，调整闸框偏心或楔块锁紧装置以达到止水要求；
7.闸板与闸框为偶件配合，在多组运输和安装时，切勿互换。
型号说明
HZ——————弧形铸铁闸门
#————EP为平框式，YN为圆形，FN为方形法兰|，FN||为方形法兰||型
HZFP型铸铁闸门· 孔扣尺寸从200×200~1600×1600mm，矩形闸门需根据工程配备。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
HZFP型铸铁闸门· 孔扣尺寸从200×200~5000×5000mm，矩形闸门需根据工程配备。
· 选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
PGM型平面钢闸门
结构原理
PGM型平面钢闸门以结构简单合理、止水性能好广泛适用于各种给排水工程。作全部或局部封闭过水孔口、以调节上、下游水位和流量。平面钢闸门具有强度高、承受压力大、密封性能好、生产周期短、使用维护方便等特点。根据介质的要求选用普通碳钢或不锈钢制作。也可采用普通碳钢表面热喷涂防腐金属材料（如铝、锌、铜等）以提高其使用寿命。
结构原理
平面钢闸门按安装型式可分为露顶式钢闸门、潜孔式钢闸门。按滑动方式可分为平面滑动式钢闸门、平面定轮式钢闸门；按止水方式可分上游止水结构、下游止水结构；按工作性质分为工作闸门、事故闸门、检修闸门。上述各式闸门形式一般情况均采板通常与闸槽配套使用，依靠水的压力推动钢闸板压缩止水橡皮，从而达到橡皮胶密封止水的效果。
型号说明
PGM————平面钢闸门
□————孔口宽度（mm）
□————孔扣深度（mm）
□————设计水头（mm）
PGM型平面钢闸门
主要技术参数：孔口宽度从800～15000mm。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
YGM型液压止水钢闸门
用途及特点
YGM型液压止水钢闸门是我公司的专利。主要适用于电力。水利水电、市政、环保等领域的给排水系统。其主要特点是能承受反向水头，且止水密封性能极佳。渗水量大大低于国家行业标准，曾被国家许多重点工程配套使用。使用效果良好；特别适用于沿海多长海生物的地方。
结构原理
液压钢闸门的主要结构是装有液压千斤顶的钢闸门及高压电动泵站组成。闸门与闸门槽配合使用。通过高压电动油泵站。液压油经过高压软管输入千斤顶，工作时，将活塞顶起，使钢闸门“P”型橡皮反向紧贴闸门槽的止水面，并压紧”P“型橡皮，从而达到双向止水的目的。
型号说明
YGM——————液压钢闸门
□——————孔口宽度mm
□——————孔扣深度mm
——————设计水头mm

YGM型液压止水钢闸门
·孔口宽度从1000—1200mm，孔扣高度从1000×1200mm可选。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
耐腐蚀合金闸门槽
用途及特点
耐腐蚀合金闸门槽主要是与平面钢闸门、液压钢闸门、铸铁闸门，格栅等水工机械设备配套作轨道埋件作用，其具有比普通钢结构，普通铸铁轨道所无法比拟的防腐蚀能力。在海水中耐腐蚀率超过不锈钢。普遍广泛适用于防腐要求较强的国内外重点工程，如火力发电厂、核电站、市政环保污水等领域。
材料牌号的使用
耐腐蚀合金闸门槽的牌号为STNicr镍铬合金铸铁。该材质是从日本引进加以消化改进。并经国内冶金权威部门验证，年腐蚀率低于0.07mm，是替代1cr18Ni19Ti的最佳材料。
型号说明
ST————耐腐蚀合金闸门槽
□————孔扣高度（m）
□————孔扣宽度（m）
SJ型伸缩节
用途及特点
SJ型伸缩节亦称“管道补偿器”，适用于市政给排水、污水处理及水利电力工程管道中作调节余量和旋转角及维修管道时便于拆卸之用。适用介质温度—20℃～50℃ 。公称压力小于1.0Mpa。两端采用标准法兰连接。其具有防腐能力强、工作可靠、安装维修方便等特点，本公司生产的伸缩器有两种：国家标准型和非标准型，订货时须注明。
型号说明
SJ————伸缩节
□————改进型号
□————公称直径（mm）
SJ型伸缩节
·主要技术参数：规格有Ф100～Ф2000，SJ—B型Φ60～4000，压力从：0.25Mpa～4.0Mpa。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
ZD——A型回转式格栅清污机
用途及特点
ZT—A型回转式格栅清污机主要适用于电厂、污水处理厂、泵站等各种取水设施进水口处。用于清除水中各种漂浮物垃圾等杂物。该机器具有结构紧凑、缓冲、卸渣过载保护、运行平稳、维护保养方便等特点。
结构形式
本机是由驱动装置、机架、出污耙、撇渣机构、同步链条、栅条等组成。除污耙被同步链条带动沿水平与栅条的导轨上作平面提升运动、水中污物依靠耙板运动到除渣口部位。随着耙板的翻转。并被清扫小耙板上的污物清除到集污斗里。
型号说明
ZD—A————回转式格栅清污机
□————水池宽度（m）
□————水池深度（m）
ZD—A型回转式格栅清污机
·主要技术参数：池宽1.0m～6.0m ;格栅净距：15mm～120mm。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
ZD-----B型移动倾斜式格栅清污机
用途及特点
ZD—B型移动倾斜式格栅清污机适用于大型取水多孔口。用于清除·水源中的漂浮及渣物等以满足后续设备净化水质的要求。该机具有结构原理、布置紧凑、占地少、清污效果好、运行平稳可靠、维修方便等特点。
结构原理
本机是由卷扬提升机结构、耙污斗、集污斗、行走驱动机构、夹轨器、控制室等组成。电动机的动力通过减速机带动两个同步转动的卷筒。收放钢丝绳牵引耙作上下运行实现“自动耙渣——上行——卸渣——下行——耙渣”的循环过程。再通过主驱动机构驱动主机沿轨道作往复运行到另一孔口耙渣，以实现一台清污机控制多个孔口的目的。
型号说明
ZD————移动式格栅清污机
B————格栅倾斜式
□————孔口尺寸（m）
ZD—B型回转式格栅清污机
·主要技术参数：池宽1.5～6.0m
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
ZD-——C型移动垂直式格栅清污机
用途及特点
ZD—C型移动垂直式格栅清污机主要适用于电厂、污水处理厂等大型多孔口取水部位。用于清除水源中的漂浮物及渣物等。以满足进水水质的要求。保护水泵的正常进行。该机具有性能稳定、动作灵活可靠、占地面积较小定位准确、控制性能高、维修及维护保养方面等特点。
结构形式
本移动垂直式清污机同ZD—B型移动倾斜式清污机的结构原理基本一致。但ZD—C型清污机不同的是格栅垂直放置在格栅内。耙斗升降为垂直上升或垂直下降。其优点是更加有效的减少占用场地及更加合理的清污效果。
型号说明
ZD—---------移动格栅清污机
C————格栅垂直式
□————孔口高度（mm）
ZD—C型移动垂直式格栅清污机
·主要技术参数：池内1.5m～6.0m；
格栅间距10 mm～120mm；
清污机行走轨距1.6mm和2.3mm；
安装角度：90℃
ZD—D型固液分离机
用途及特点
ZD—D型固液分离机是污水处理中一种重要的固液分离设备。可以连续自动清除污水中各类杂物。既能随机控制。又能中心集中控制。该机结构设计合理、噪音小、功率消耗少。
工作原理
本型固液分离机是有驱动机构、耙齿、橡胶刷等组成。耙齿装配成一个连续工作循环机构、在电动机、减速器的驱动下。链轮驱动耙齿链作循环运转。耙齿链的下部侵入水下。但耙齿按工作方向运动时。横排耙齿便可把液体中的固态物质分解出来。并随着耙齿转到设备上部分。因导向轮与弯轨的导向。绝大部分污物靠重力落下。另一小部分附着把耙齿上，依靠橡胶刷的反向运行清理干净。
型号说明
ZD—D——————移动格栅清污机
□——————格栅垂直式
□——————孔口高度（mm）
ZD—D型固液分离机
·主要技术参数：池内：0.5m～2.0m;
格栅间距：5mm～2.0mm;
安装倾角：65°≤a＜80°
ZSB型转刷网篦式格栅清污机
用途及特点
ZSB型转刷网篦式清污机适合用于水利、电力、市政给排水等取水口处作精细滤水清污设备。即拦截格栅来拦净的污污或替代旋转滤网、能有效的清除水中的杂草、鱼虾等悬浮物、该型清污机具有造型美观、结构紧凑合理、清污彻底、维护简单等特点。
结构形式
本型清污机主要有钢架结构、网和动力输入机构等组成。当水流通过滤网时。水中的污物即被拦截、由运输链带动的板刷沿滤网网面由下而上移动清扫网面并带走污物。污物送至排污溜板。大部分靠重力自行落至排污沟内。少量附着在板刷上的污物被转动打落并能够圆毛刷清除掉。
型号说明
ZDB————转刷网篦式清污机
□————进水池宽度（mm）
ZDB型转刷网篦式清污机
·主要技术参数：池口宽度从1000～6000mm，池口高度从2000～13000mm。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
LS型拦污格栅机︱PLW型平面滤网
用途及特点
本产品适用于一般给排水、水利水电工程，装设在取水构筑物的进水口处，用来拦截粗大的漂浮物。
结构形式
拦污格栅是由型钢框架、格条、栅污兜、起吊装置等组成，其材质有不锈钢、优质碳钢、耐蚀合金铸铁三种。可根据水质要求选择。拦污栅的格栅间距用户可自订，一般为:15、20、25、30、40、50、60、80、100、120、150。
型号说明
LS——————拦污格栅
□——————格栅宽度（m）
□——————格栅高度（m）
LS型拦污格栅
·主要技术参数：孔口宽度从800～15000mm，孔口高度从1000～8000mm。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
PLW型平板滤网
用途及特点
PLW型平板滤网为给排水、取水构筑物进水口常用设备。用以拦截较小的漂浮物。以减轻后续工序的需要。格网材质的选用可根据介质防腐的需要有Q235镀锌、不锈钢钢丝、黄铜丝等。
结构原理
本型平板滤网由框架、支承网、滤网兜网等组成。安装可固定于取水孔口出。也可设置滤网导槽把其放置槽内。滤网孔距可根据拦截污物大小决定。
型号说明
PLW——————平板滤网
□——————孔口高度（mm）
□——————孔口宽度（mm）
PLW型平板滤网
·主要技术参数：孔口宽度从1000～6000mm，孔口高度从1000～8000mm。
·选型参数请垂询河南开源公司，我们快速提供所选型号规格详图电子版提供设计、施工、安装。
XL型旋转滤网
用途及特点
XL型旋转滤网是来自水厂、污水处理厂、电厂等工程的净水设备。用于拦截格栅拦污遗漏的漂浮物及其他污物。机型按正面进水方式设计，采用全框架导轨结构形式，结构简单，安装维修方便。网板相对进水方向后倾一角度，提携垃圾量大，并且可在水平状态下接受下喷式冲洗，效果显著。对于网宽＞3500的滤网，网板上可配备中间支撑滚轮，以提高网板的钢性。网板侧面密封采用橡胶或尼龙板；密封可靠。望板间的密封采用圆弧啮合式的机械自密封或中心重叠式的
