基土探钎.doc

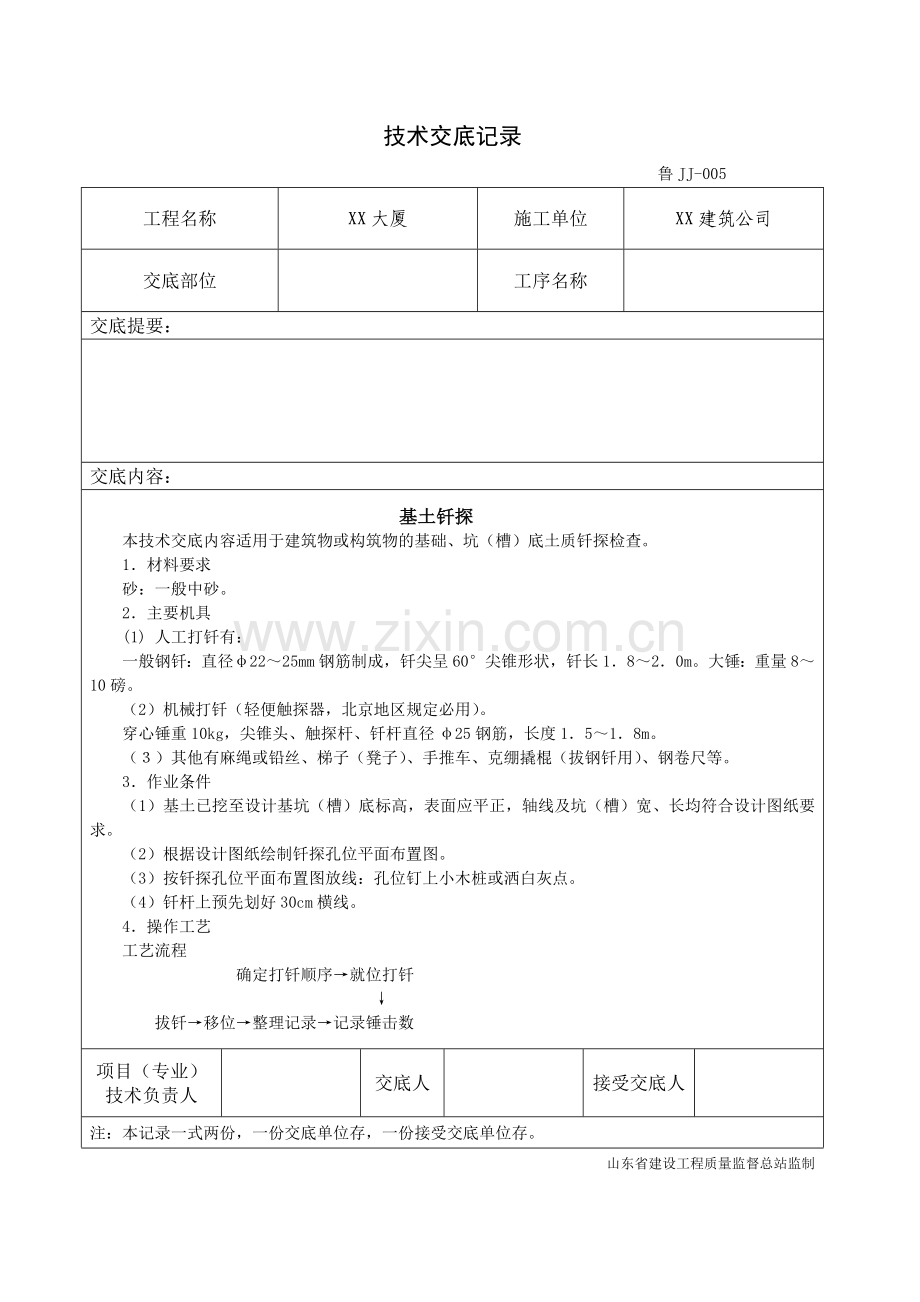

技术交底记录
鲁JJ-005

工程名称
XX大厦
施工单位
XX建筑公司
交底部位

工序名称

交底提要：

交底内容：
基土钎探
本技术交底内容适用于建筑物或构筑物的基础、坑（槽）底土质钎探检查。
1．材料要求
砂：一般中砂。
2．主要机具
(1) 人工打钎有：
一般钢钎：直径φ22～25mm钢筋制成，钎尖呈60°尖锥形状，钎长1．8～2．0m。大锤：重量8～10磅。
（2）机械打钎（轻便触探器，北京地区规定必用）。
穿心锤重10kg，尖锥头、触探杆、钎杆直径φ25钢筋，长度1．5～1．8m。
（３）其他有麻绳或铅丝、梯子（凳子）、手推车、克绷撬棍（拔钢钎用）、钢卷尺等。
3．作业条件
（1）基土已挖至设计基坑（槽）底标高，表面应平正，轴线及坑（槽）宽、长均符合设计图纸要求。
（2）根据设计图纸绘制钎探孔位平面布置图。
（3）按钎探孔位平面布置图放线：孔位钉上小木桩或洒白灰点。
（4）钎杆上预先划好30cm横线。
4．操作工艺
工艺流程
确定打钎顺序→就位打钎
↓
拔钎→移位→整理记录→记录锤击数
项目（专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制

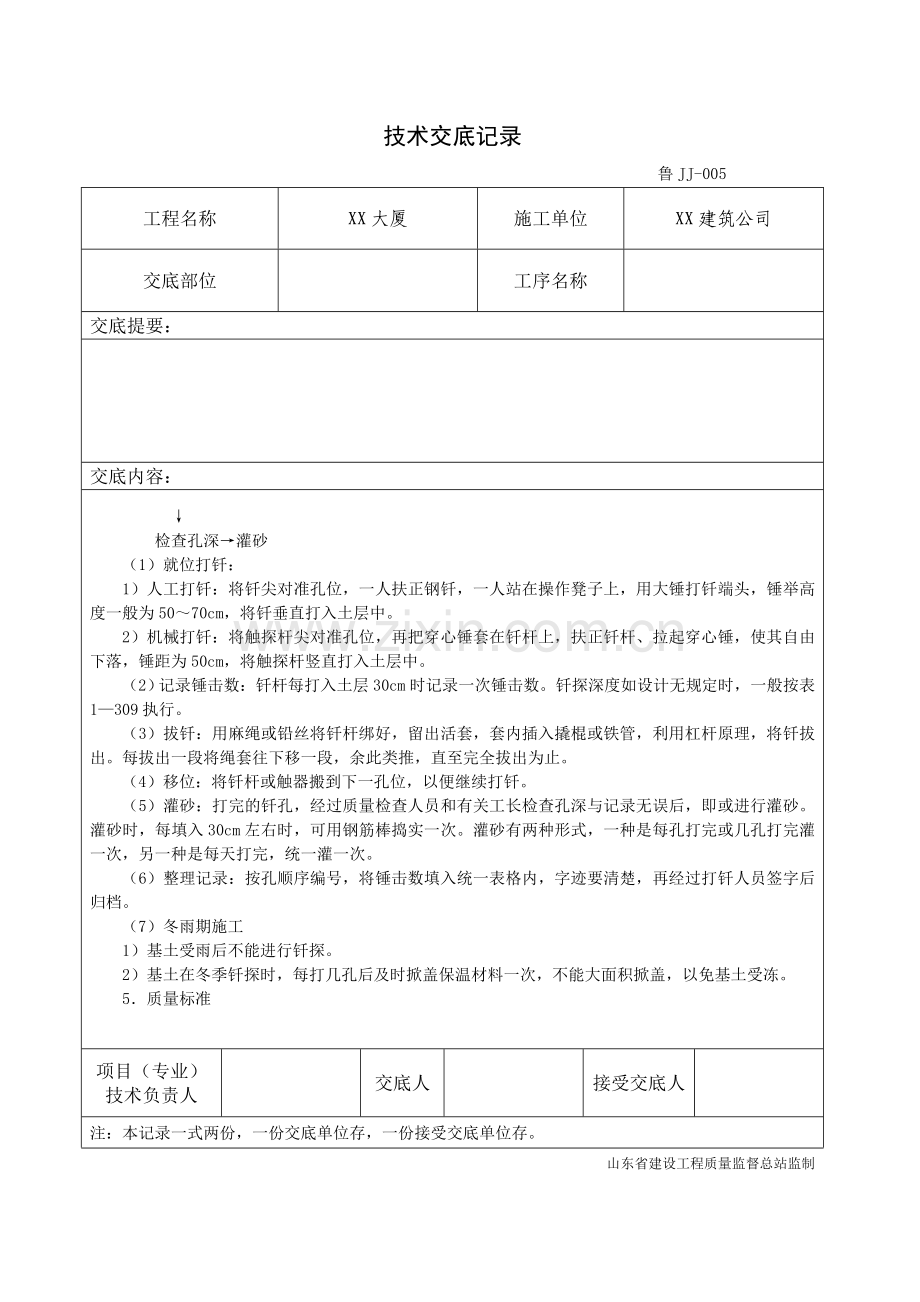

技术交底记录
鲁JJ-005

工程名称
XX大厦
施工单位
XX建筑公司
交底部位

工序名称

交底提要：

交底内容：
↓
检查孔深→灌砂
（1）就位打钎：
1）人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钎端头，锤举高度一般为50～70cm，将钎垂直打入土层中。
2）机械打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆、拉起穿心锤，使其自由下落，锤距为50cm，将触探杆竖直打入土层中。
（2）记录锤击数：钎杆每打入土层30cm时记录一次锤击数。钎探深度如设计无规定时，一般按表1—309执行。
（3）拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，余此类推，直至完全拔出为止。
（4）移位：将钎杆或触器搬到下一孔位，以便继续打钎。
（5）灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即或进行灌砂。灌砂时，每填入30cm左右时，可用钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完，统一灌一次。
（6）整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹要清楚，再经过打钎人员签字后归档。
（7）冬雨期施工
1）基土受雨后不能进行钎探。
2）基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不能大面积掀盖，以免基土受冻。
5．质量标准

项目（专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
鲁JJ-005

工程名称
XX大厦
施工单位
XX建筑公司
交底部位

工序名称

交底提要：

交底内容：
5．质量标准
（1）保证项目
钎探深度必须符合要求，锤击数记录准确，不得作假钎。
（2）基本项目
钎位基本准确，探孔不得遗漏。
钎孔灌砂应密实。
6．成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
7．应注意的质量问题
（1）如打钎不下去时，应请示有关工长，或取消钎孔或移位打钎。不得不打，而任意填锤击数。
（2）记录和平面布置图的整理：
1）在记录表上用色铅笔或符号将不同（锤击数）的钎孔分开。
2）在钎孔平面布置图上，注明过硬或过软孔号的位置，把枯井或坟墓等尺寸画上，以便设计勘察人员或有关部门验槽时分析处理。

项目（专业）
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
