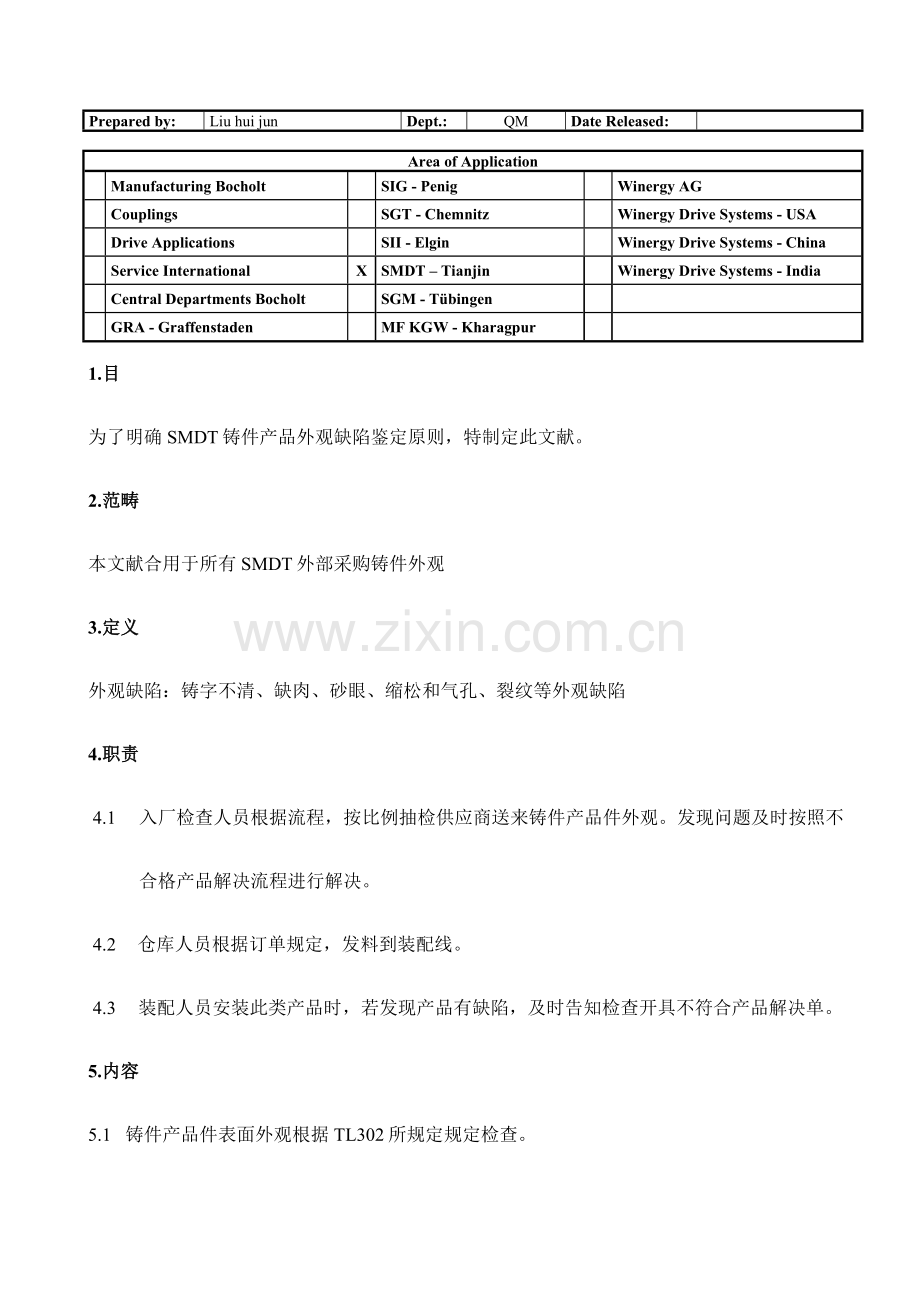

Prepared by: Liu hui jun Dept.: QM Date Released: Area of Application Manufacturing Bocholt SIG - Penig Winergy AG Couplings SGT - Chemnitz Winergy Drive Systems - USA Drive Applications SII - Elgin Winergy Drive Systems - China Service International X SMDT – Tianjin Winergy Drive Systems - India Central Departments Bocholt SGM - Tübingen GRA - Graffenstaden MF KGW - Kharagpur 1.目为了明确SMDT铸件产品外观缺陷鉴定原则，特制定此文献。 2.范畴本文献合用于所有SMDT外部采购铸件外观 3.定义外观缺陷：铸字不清、缺肉、砂眼、缩松和气孔、裂纹等外观缺陷 4.职责 4.1 入厂检查人员根据流程，按比例抽检供应商送来铸件产品件外观。发现问题及时按照不合格产品解决流程进行解决。 4.2 仓库人员根据订单规定，发料到装配线。 4.3 装配人员安装此类产品时，若发现产品有缺陷，及时告知检查开具不符合产品解决单。 5.内容 5.1 铸件产品件表面外观根据TL302所规定规定检查。铸件表面清理干净，修整光滑，通过抛丸解决（依照DIN ISO 12944 T4，Sa 2 ½）。喷涂底漆应遵守工作原则F 2902并且要符合在订货单上其她补充阐明。铸件表面应符合EN 1370:，SCRATA表面对比样块如下级别原则： l 表面粗糙限度：A3 l 表面夹杂--非金属夹杂物缺陷：B1 l 气孔类：C2 l 缺陷打磨后表面：H1 l 不容许有其他表面上缺陷（例如尺寸、多肉、粘有钢丸或其她类似问题）机加工表面不容许有缩孔和不均匀材料。这必要由锻造厂来保证。机加工后这样缺陷或材料不均匀性会显露出来并对表面有损伤，导致依照DIN1369：1996检测缺陷显示产品级别SM/LM/AM 2或在依照DIN 1371-1:检测缺陷显示产品级别SP/CP/LP/AP 2。依照第6点只有在通过采购方允许之后，才可以进行诸如粘接、弥补和焊补等。 5.1.1 SCRATA 样块照片： A3：表面粗糙度 1 B1：表面夹杂-非金属夹杂物 C2：表面小气孔类 1 H1：缺陷打磨后表面 1 5.1.2 不容许外观问题如果发现下述问题，则需要供应商进行返修，SMDT有权拒收这样问题入库。底漆漏喷返锈油漆面不平整爆漆或局部油漆脱落表面粘砂表面粘钢丸和不明颗粒表面有钢丸或者凹坑底漆有明显流痕加工后返锈底漆有明显流痕外观有异常凸起，镏子外观有异常凸起，镏子过油孔或通道堵塞毛坯表面凹坑冷铁印子高低不平毛坯表面有磕碰凹痕毛坯表面有明显凹坑或缺肉 5.2 TL302中没有规定外观缺陷问题涉及客户端锻造盖类以及安装法兰客户端表面接受原则可以根据下面原则。如下内容列举出了咱们不可以接受某些缺陷。序列号不合格描述不合格照片备注 5.2.1 铸件外表面缺肉（结合面处）客户端外观不合格，不可以接受。 (缺肉面积不可以不不大于1mm，深1mm)，不容许浮现片状汇集类缺陷 5.2.2 铸件外表面缺肉（边角处）外观不合格，不可以接受。 5.2.3 铸件外表面缺肉（边角处）外观不合格，不可以接受。 (边角缺肉面积不可以不不大于1mm，深1mm) 5.2.4 铸件外表面缺肉（边角处）外观不合格，不可以接受。 (边角缺肉深度<1mm) 5.2.5 铸件端面不平。外观不合格，不可以接受。 (铸件端面不平度不能不不大于2mm/300mm) 5.2.6 铸件外表面缺肉（结合处）外观不合格，不可以接受。 (边角缺肉面积不可以不不大于2mm，深2mm) 5.2.7 铸件外表面缺肉（边角处）外观不合格，不可以接受。 (边角缺肉面积不可以不不大于2mm，深2mm) 5.2.8 铸件边沿不平整外观不合格，不可以接受。 (铸件端面不平度不能不不大于2mm/300mm) 5.2.9 铸件外表面缺肉外观不合格，不可以接受。 (缺肉面积不可以不不大于2mm，深2mm) 5.2.10 铸件加工表面砂眼外观不合格，不可以接受。 (砂眼面积不可以不不大于2mm，深2mm) 5.2.11 铸件边沿不平整外观不合格，不可以接受。 (铸件端面不平度不能不不大于2mm/300mm) 5.3 装配人员在装配过程中发现铸件产品件有如上问题，需告知检查人员，开不合格品解决单，然后到仓库去领用新零件，直至外观在合格范畴内，再进行装配。 6．有关文献 6.1 TL302-13 6.2 5.1.3CN
