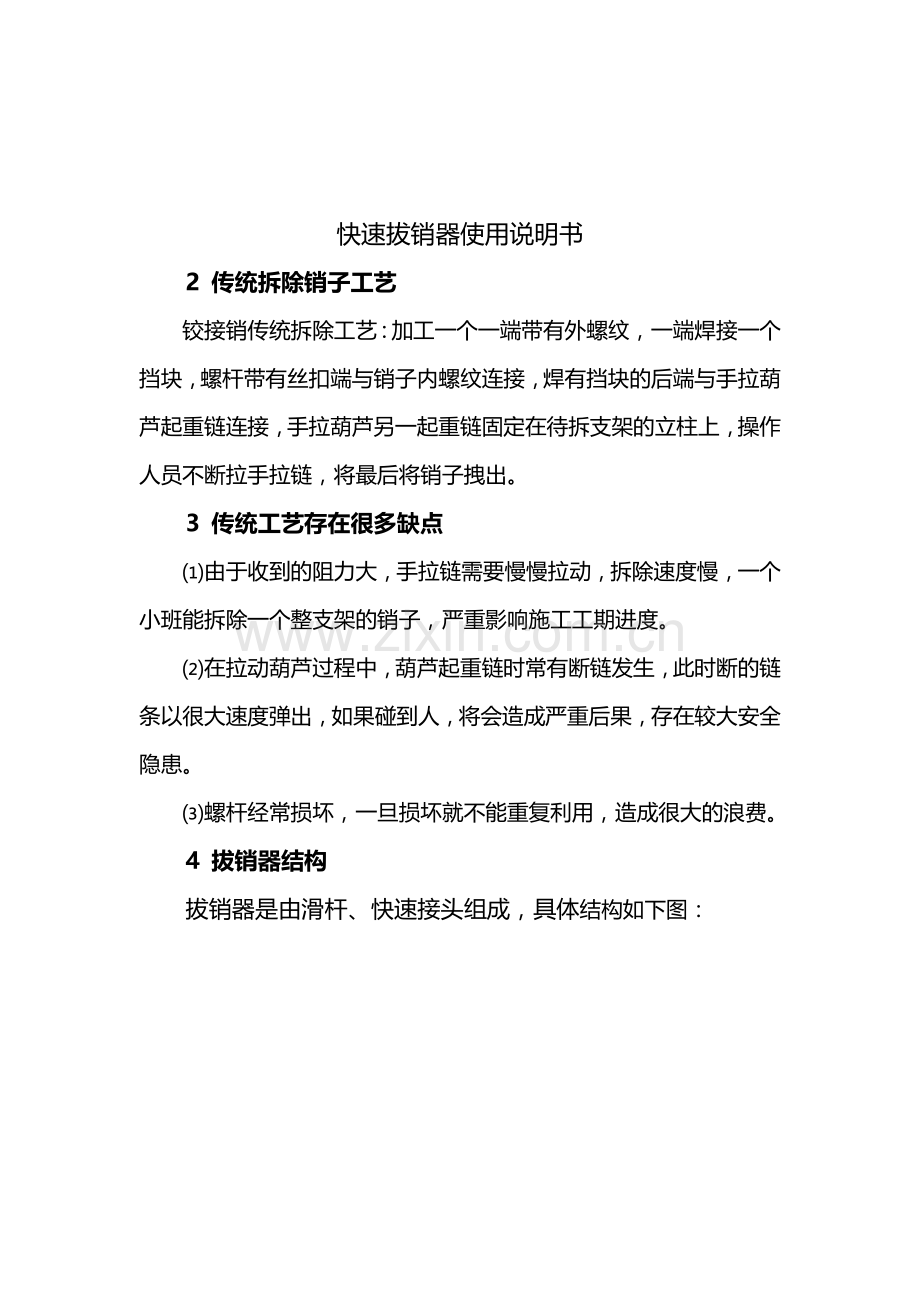

快速拔销器使用说明书
2 传统拆除销子工艺
铰接销传统拆除工艺：加工一个一端带有外螺纹，一端焊接一个挡块，螺杆带有丝扣端与销子内螺纹连接，焊有挡块的后端与手拉葫芦起重链连接，手拉葫芦另一起重链固定在待拆支架的立柱上，操作人员不断拉手拉链，将最后将销子拽出。
3 传统工艺存在很多缺点
⑴由于收到的阻力大，手拉链需要慢慢拉动，拆除速度慢，一个小班能拆除一个整支架的销子，严重影响施工工期进度。
⑵在拉动葫芦过程中，葫芦起重链时常有断链发生，此时断的链条以很大速度弹出，如果碰到人，将会造成严重后果，存在较大安全隐患。
⑶螺杆经常损坏，一旦损坏就不能重复利用，造成很大的浪费。
4 拔销器结构
拔销器是由滑杆、快速接头组成，具体结构如下图：

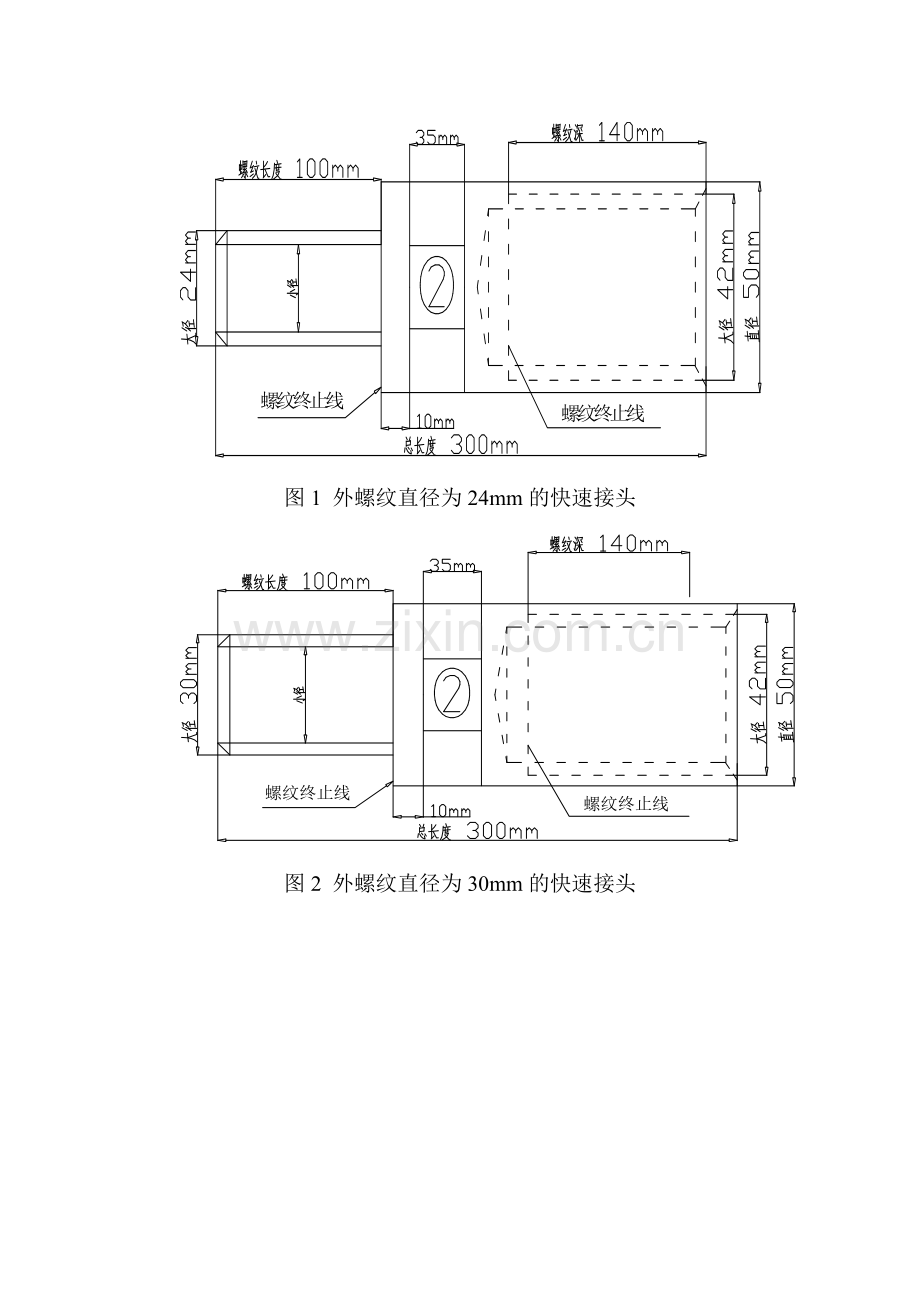

图1 外螺纹直径为24mm的快速接头
图2 外螺纹直径为30mm的快速接头

图3 外螺纹直径为42mm的快速接头

图4 滑杆

图5 滑块
图6 装配效果图
以上图中①②标记处为加工成六角螺母，以便于快速接头拆卸
5 拔销器使用方法
用带有外螺纹的快速接头与能与该接头相配合的铰接销内螺纹（支架部件铰接销孔的螺纹不尽相同，选用快速接头，加工出不同型号的螺纹）连接，将滑块放入滑杆，用相配套的螺母固定滑杆的另一端，用双股棕绳分别穿过滑块两边对称焊接的耳朵（另外对称的两个耳朵备用）。操作人员分别站在两边，同时向外用力拉滑块，使滑块在滑杆上来回滑动，不断循环撞击螺母，铰接销快速被拔出。工作原理如下图：
6 拔销器的优点
⑴在拔销过程中，随着销子不断受到振动，销子与孔内部接触面的杂物会自动脱落，摩擦力大大减少，提高了拔出销子的速度，一个小班能拔出2个整支架的销子，效率比传统工艺提高1倍。
⑵操作人员站在两边并且距离滑块、销子比较远，即使滑块、销子飞出（这种情况在使用过程中从没有出现过），也不会碰到人，保证了人的安全，体现了以人为本。
⑶针对铰接销具有不同内的螺纹，我们设计出了与铰接销内螺纹相匹配的快速接头。在拆除销子过程中，如遇到接头损坏情况，或拆除其他销子时，只需更换与铰接销内螺纹相匹配的快速接头即可，不需整体更换，减少了材料的浪费，降低了成本。
