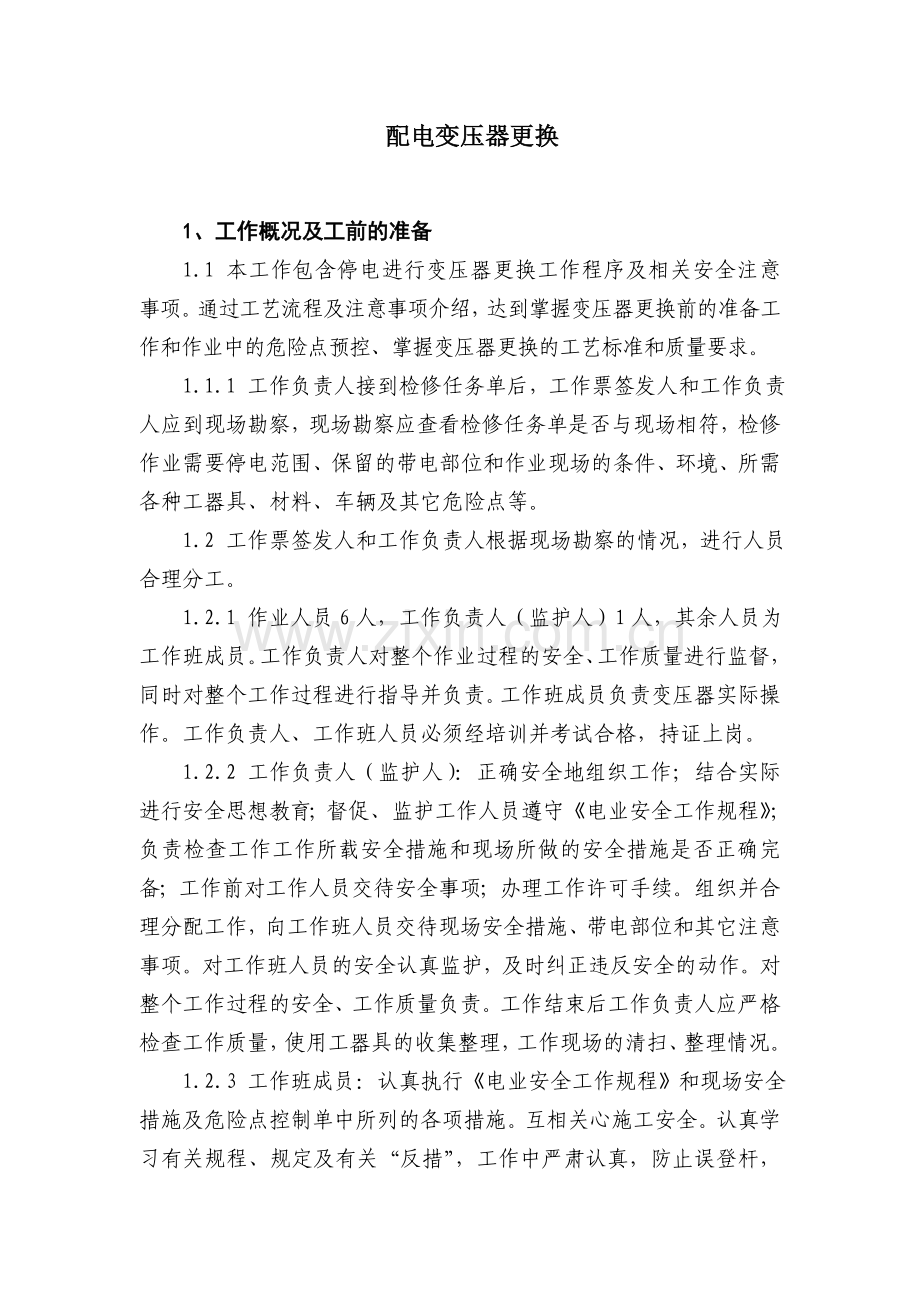

1、 配电变压器更换1、工作概况及工前的准备1.1 本工作包含停电进行变压器更换工作程序及相关安全注意事项。通过工艺流程及注意事项介绍,达到掌握变压器更换前的准备工作和作业中的危险点预控、掌握变压器更换的工艺标准和质量要求。1.1.1 工作负责人接到检修任务单后,工作票签发人和工作负责人应到现场勘察,现场勘察应查看检修任务单是否与现场相符,检修作业需要停电范围、保留的带电部位和作业现场的条件、环境、所需各种工器具、材料、车辆及其它危险点等。1.2 工作票签发人和工作负责人根据现场勘察的情况,进行人员合理分工。1.2.1 作业人员6人,工作负责人(监护人)1人,其余人员为工作班成员。工作负责人对整个
2、作业过程的安全、工作质量进行监督,同时对整个工作过程进行指导并负责。工作班成员负责变压器实际操作。工作负责人、工作班人员必须经培训并考试合格,持证上岗。1.2.2 工作负责人(监护人):正确安全地组织工作;结合实际进行安全思想教育;督促、监护工作人员遵守电业安全工作规程;负责检查工作工作所载安全措施和现场所做的安全措施是否正确完备;工作前对工作人员交待安全事项;办理工作许可手续。组织并合理分配工作,向工作班人员交待现场安全措施、带电部位和其它注意事项。对工作班人员的安全认真监护,及时纠正违反安全的动作。对整个工作过程的安全、工作质量负责。工作结束后工作负责人应严格检查工作质量,使用工器具的收集

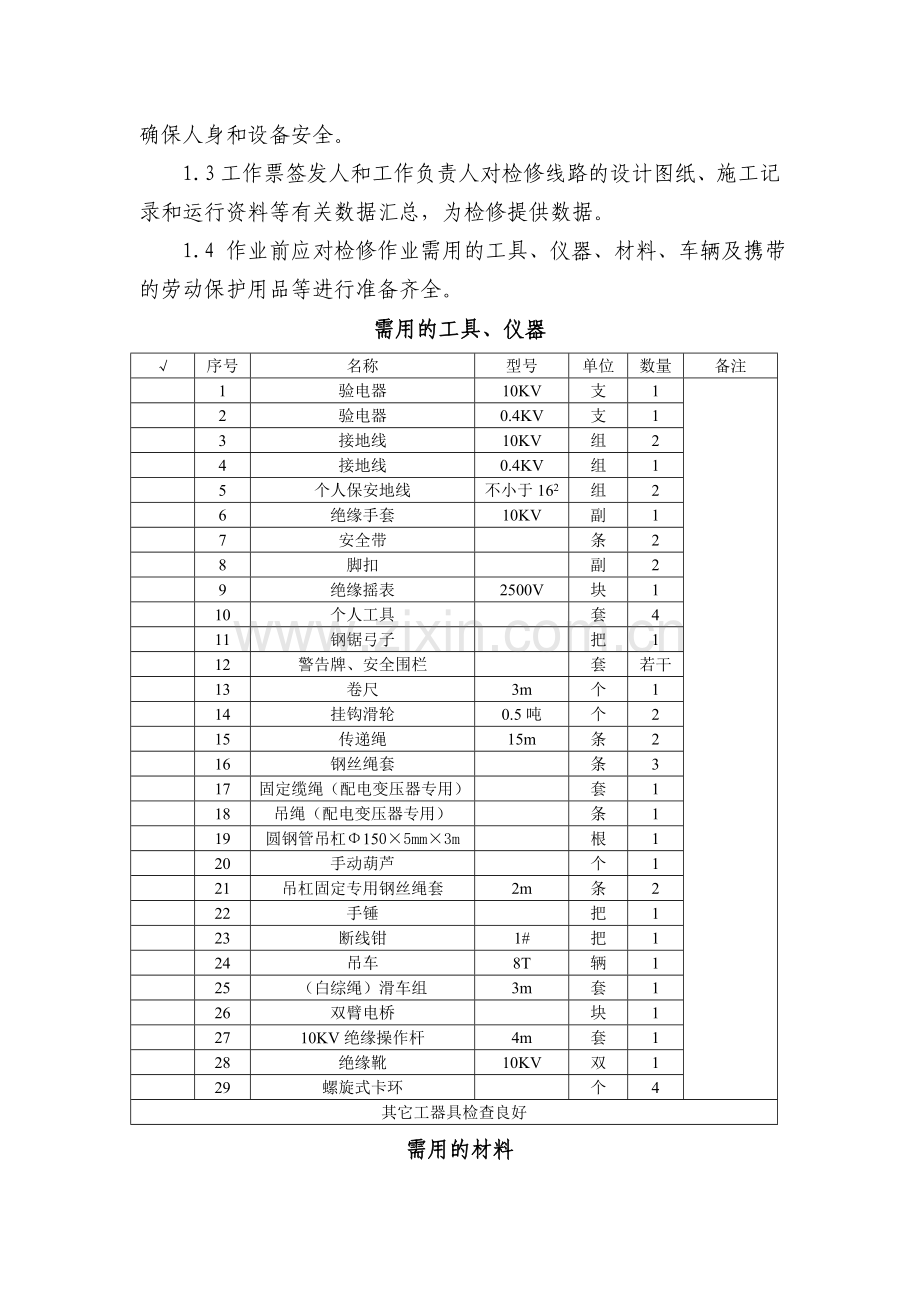

3、整理,工作现场的清扫、整理情况。1.2.3 工作班成员:认真执行电业安全工作规程和现场安全措施及危险点控制单中所列的各项措施。互相关心施工安全。认真学习有关规程、规定及有关“反措”,工作中严肃认真,防止误登杆,确保人身和设备安全。1.3工作票签发人和工作负责人对检修线路的设计图纸、施工记录和运行资料等有关数据汇总,为检修提供数据。1.4 作业前应对检修作业需用的工具、仪器、材料、车辆及携带的劳动保护用品等进行准备齐全。需用的工具、仪器序号名称型号单位数量备注1验电器10KV支12验电器0.4KV支13接地线10KV组24接地线0.4KV组15个人保安地线不小于162组26绝缘手套10KV副17
4、安全带条28脚扣副29绝缘摇表2500V块110个人工具套411钢锯弓子把112警告牌、安全围栏套若干13卷尺3m个114挂钩滑轮0.5吨个215传递绳15m条216钢丝绳套条317固定缆绳(配电变压器专用)套118吊绳(配电变压器专用)条119圆钢管吊杠1505mm3m根120手动葫芦个121吊杠固定专用钢丝绳套2m条222手锤把123断线钳1#把124吊车8T辆125(白综绳)滑车组3m套126双臂电桥块12710KV绝缘操作杆4m套128绝缘靴10KV双129螺旋式卡环个4其它工器具检查良好需用的材料序号名称型号单位数量备注1变压器台根据计划准备2松动剂听13钢锯条条104棉纱公斤0.5
5、5螺栓1640条46螺栓16100条42、工作前的检查2.1 人员着装及佩戴的检查,工作人员应着装整齐,个人工具和劳保用品应佩戴齐全。作业人员不擅自脱岗。严禁酒后作业。工作人员进入现场必须佩戴安全帽。2.2 工器具、材料、车辆的检查2.2.1 工作前,作业人员要检查脚扣外观无损伤、变形及裂纹,脚扣带是否齐全有无严重磨损及裂痕。调试一下是否灵活及在合格期内;2.2.2 检查安全带外观无损伤,(配有腰绳)安全带固定挂环及活动挂环、小保险环有无严重磨损及裂痕,调试一下活动挂环小保险环是否灵活。在合格期内。2.2.3 检查高压绝缘手套外观无损伤、划痕、孔洞。在合格期内。2.2.4 检查绝缘操作杆表面光
6、滑、无划痕及受潮,在合格期内。2.2.5 检查好验电器,按一下蜂呜器按钮听一下是否有声音、指识灯是否闪亮。没声音、指识灯不闪亮,可用高压发生器等确证验电器良好。(验电器在验电后须再检查一次)。2.2.6 检查封地线是否绞线松股、断股、护套严重破损、夹具断裂松动,各部接点螺栓是否松动。2.2.7 检查主材料是否是同一型号,是否齐全、合格够用。2.2.8 检查所有车辆状况良好,年检合格,在使用期内。2.3 对将使用的变压器的检查2.3.1 检查新变压器出厂产品说明书、试验报告及合格单。2.3.2 对新配电变压器进行外观检查,确认型号无误。检查高、低压套管表面无硬伤、裂纹、清除表面灰垢、附着物及不应
7、有的涂料。2.3.3 各部位连接螺栓牢固,各接口无渗油、外壳无机械损伤和锈蚀,油漆完好。2.3.4 在安装前应使用2500V绝缘电阻表摇表,摇测绝缘电阻,测试方法(先作开路、短路试验,“E”端接地,“L”接导电杆)正确,在气温5以上的干燥天气(湿度不超过75%)进行试验,其值应符合下表规定:10KV及以下变压器绝缘电阻允许值(M)温度()项目 10 20 30 40 50 60 70 80一次对二次及地: 450 300 200 130 90 60 40 25二次对地: 40 20 10 5 3 2 1 13、工作票填写与签发3.1 工作负责人根据工作任务书,进行危险点分析,填写工作票及危险点
8、控制单。工作票应由工作负责人填写,工作票应使用钢笔或圆珠笔填写一式两份,字迹应正确清楚。不得任意涂改。用计算机生成或打印的工作票应使用统一的票面格式。由工作票签发人审核无误,手工或电子签后方可执行。3.2 危险点预控及安全注意事项危险点分析序号内 容1高低压感电。2坠落伤害3监护不到位4交通安全。施工车辆及乘车人认真遵守交通法规和乘车规定。5其它。 危险点分析及控制措施单工作内容:变压器更换(线路号) 字编号:年月日危险点控制措施1、工具、材料准备不足,不能满足施工工艺要求有经验的人员担当此工作,为合理快速施工提供保证。2、不按规定填写工作票,签发人未认真审核签发工作负责人按有关规定正确填写工
9、作票及安全措施卡,签发人认真审核后签发。3、使用不合格的工作票、安全措施卡工作票填写项目要与工作内容及现场实际相符4、有雷电时,进行高压跌落式熔断器的拉合有雷电时,严禁进行高压跌落式熔断器的拉合。5、不履行许可手续或不认真履行许可手续严格按照规定办理许可手续。6、使用断股、抽丝、麻心损坏的吊绳,导致伤人司机应熟悉本车辆情况,正确使用车辆。起重吊绳的安全系数为5-6,如遇断股、抽丝、麻心损坏的吊绳子,应立即换掉。7、违章行驶导致交通事故提高司机自觉遵守交通规则意识8、安全工器具不作安全检查,导致安全事故发生个人安全工器具,配套工具应在做好试验后方可使用。9、工作负责人不向工作班成员交待工作任务,
10、安全措施不清楚交待内容应清晰,注意有无带电设备及相邻带电线路10、对线杆埋深不进行检查,导致事故发生登杆前应认真检查杆根及埋深,不攀登肖疑问的电杆。11、高低压感应电伤人,高空摔跌物体伤人作业前,杆塔上方高低压电源必需全部停电。在作业杆塔两侧方低压线验电(包括路灯线),需装设地线。上杆前应检查杆根和登杆工具及脚爬,工作人员必需使用安全带并戴好安全帽,安全带应系在电杆及牢固的物体上,防止被锋利物割伤。12、低压返送电伤人开工前,工作负责人应组织全班人员学习安全施工措施,在高压侧做地线,低压侧应有明显断开点,防止低压返送电。13、接地线安装不牢固,地线脱落接地线安装要牢固可行,禁止缠绕连接。14、
11、高空坠物、高空坠落伤人工作班成员进入工作现场应戴安全帽,登高作业时,应系好安全腰带,按规定着装。上杆前必须检查好登杆工具,遇到雷雨、霜雪天气使用脚扣上下杆时采取防滑措施。杆上工作使用的材料、工具就绳索传递。杆上人员应防止掉东西,拆下的金具禁止抛扔。在工作现场要设遮拦并挂“止步、高压危险”牌危险点控制措施15、人身触电伤人在工作过程中,严格控制活动范围始终在预定区域内,即在地线的包围中。16、变压器脱落或移动变压器进挤压伤人吊放变压器前,应对钢丝绳套进行外观检查,无断股、烧伤、挤压伤等明显缺陷,其强度满足设备荷重要求;应对受力点进行检查,检查变压器是否克已挂好,检查变压器吊环有无裂纹;吊臂下严禁
12、有人逗留,防止配电变压器在吊放过程中挤伤及坠落伤人。配电变压器在起吊时,应注意平衡,不可倾斜。监护人不得兼做其它工作。17、吊车臂或吊件碰触带电部位吊放变压器工作应设专人指挥和监护,吊臂和变压器距跌落熔断器及以上带电部位保护1m以上安全距离。18、变压器分接开关不到位,造成配电变压器烧毁工作完成后应仔细检查,确保分接开关到位正确,进行直流电阻测量试验。19、跌落式熔断器熔管脱落伤人操作人员在摘挂熔管时,禁止跌落式熔断器下方有人。20、工作汇报结束后,工作人员再靠近设备工作汇报结束后,在任何情况下,工作人员不得再进入现场。21、漏拆地线根据工作票所规定所封地线,地点及数量对照地线数量,检查所有地
13、线拆除情况。对上述危险点和控制措施已清楚(全体签字)工作负责人(监护人)签字 年 月 日安全措施序号内容1工作前核对线路名称、杆号及反电源的可能。对变压器进行操作,应带绝缘手套,穿绝缘靴,使用合格的操作杆,并由专人监护。2严格执行安全技术措施,保证工作人员必须在地线保护范围内工作。停电、送电、登杆工作等必须根据工作负责人或监护人命令进行,临近带电作业就胡专人监护并保持带电距离1m以上。3工作人员应得到工作负责人许可后方可登杆。登杆前,要检查杆根,检查登杆工具完好,核对色标,防止打滑。4安全带及保护绳应系在牢固的构件上,安全带扣环应扣牢固,杆上工作时,不得失去安全带保护。5杆上工作传递东西应使用
14、绳索,严禁上下抛物,杆上工作应防止掉东西。所有工作人员必须正确佩戴安全帽。6起吊变压器时,各部吊点要吃力。工作应设专人指挥监护,吊臂带电部位保持1m 以上安全距离。吊臂下严禁有人逗留,防止变压器在吊放过程中挤伤及坠落伤人。环网柜在起吊时,应注意平衡,不可倾斜。监护人不得兼做其它工作。.7工作完后做好回检。工作汇报结束后,在任何情况下,工作人员不得再进入现场。8施工车辆及乘车人认真遵守交通法规和乘车规定。3.3 接受调度命令开工作业前,执行工作许可制度。3.3.1 停电:布置现场安全措施,到达现场后,工作负责人根据变压器台作业许可人的命令,对工作配电变压器进行停电操作,根据工作票核对台架式变压器
15、名称。配电变压器操作应带绝缘手套,穿绝缘靴,使用登报操作杆,并由专人监护,核对变压器台名称及杆号无误后,开始停电操作,操作过程严格执行监护复诵制,操作人应选择适当的位置,操作角度一般为250左右,力度适当。3.3.2 拉开低压二次隔离开关,应先拉中间相亚热带 拉两边相。3.3.3 拉开高压跌落开关,应先拉中间相,再拉下风相,最后拉上风相。3.4 验电、挂电线至少应由二人进行,要设专责监护人,验电人员在监护人下令后作业人员方可验电。3.4.1 验电挂地线时,必须使用相应电压等级接触式验电器,戴高压绝缘手套。按照先低压后高压,先下层后上层的顺序逐相验电。杆上人员对导线应保护0.7m的安全距离。高压
16、验电,在一次母线破口处逐相验电,确认无电压后,立即进行挂地线。先低压后高压,先下层后上层的顺序逐相挂地线。先装接地端,后挂导线端。人体不得接触地线。拆除地线时顺序与此相反。人员不能触接地线。(接地棒埋深不小于0.6m)。3.4.2 在变压器副柱位置悬挂“由此上下”标志牌。3.4.3 在人员密集场所装设安全遮栏及路椎并悬挂“止步、高压危险”标示牌。3.5 变压器台停电后工作负责人向变压器台作业许可人办理工作许可手续。工作负责人认真听取工作许可人下达的工作许可命令及相关安全注意事项。复诵无误并得到许可命令,可以开始工作。4、现场宣读工作票4.1 现场宣读作业票完成工作许可手续后,在开工前,全体工作
17、班成员在工作现场列队,由工作负责人宣读工作票内容并依次指明检修区(配电变压器台)域内的停电设备、挂地线位置,安全围栏的设置范围,危险点控制措施及注意事项。全体工作班成员确知后在工作票及危险点控制单上签字后再开始工作。5、登杆前检查5.1 登杆前先检查电杆根部、基础是否牢固、检查杆身有无严重裂纹。遇有冲刷、起土、应先培土加固,杆基未完全牢固,严禁攀登。5.2 脚扣进行冲击试验(系好安全带并串到腰间再向后绷一下;登上脚扣向下冲击一次)。5.3 登杆前必须核对线路双重名称及色标是否与工作票中所列相符。5.4 登杆及下杆动作熟练、规范;随时调整脚扣大小及时,登杆人员在登杆过程中两手不准离开电杆,登杆全
18、程在安全带的保护之下。禁止携带器材登杆。工作人员站位正确。6、更换变压器操作步骤6.1 先将测试检查合格的工器具、汽车吊、变压器、材料移至现场遮栏内。6.2 在更换变压器前,必须检查变压器台架,结构是否牢固,台板是整洁腐蚀严重,作业中人员,工具与带电部位必须保持在1m以上的安全距离,所用工具,材料一律绳索传递,使用吊车或手拉葫芦应选好适当位置派专人指挥,起重臂下和受力钢丝绳周围严禁有人速逗留,统一指挥,统一信号,分工明确,做好防范。6.3 将变压器高、低压端子的护罩拆除,再将与之相连的设备线夹、表计接线拆除,拆除变压器外壳接地线,拆卸螺栓时,工具卡紧螺母,使螺母与螺杆不能同时转动。并在螺杆上作
19、好标记。保护配电变压器接线柱,使之不受损坏。6.3.1 首先拆除变压器台上变压器的一二次引线。6.3.2 拆除变压器外壳接地导线和零线辅助接地线。6.3.3 拆除变压器台二次断路器横担并且牢固。6.4 使用手动葫芦时。将1505mm3m钢管吊杠,在变压器台主、副电杆的(距线路导线1米)母线横担上方入,将其固定,手拉葫芦挂在钢管吊杠中间,并绑扎牢固。6.4.1 使用前应认真检查转动部分是否灵活,是否有卡链现象,链条是否有断节及裂纹,制动器是否安全可靠,销子是否牢固,吊挂绳索是否结实稳固。经检查合格后方可使用。6.4.2 将钢丝绳扣放在手拉葫芦吊钩上,将钢丝扣套分别套在变压器壳两侧对角处吊点钩内。
20、工作,杆上人员开始起吊当变压器待吊绳吃劲后停止起吊,应检查钢丝绳悬挂是否妥当,有无刮碰套管,无误后,作业人员把配电变压器与台架的连接螺栓拆掉,将变压器稳缓吊下。放在事先准备好的场地上。6.4.3 安装新变压器按以上办法进行,吊起新配电变压器并放在台架上,作业人员把配电变压器与台架的连接螺栓固定。6.4.4 在起重作业中严禁超载使用,在使用时不论处于什么位置,拉链应与链轮方向一致,防止拉链脱槽。拉链时用力要均匀,不得过快过猛,当用水平方向时,应在细链的入口处垫物承托链条,以防发生故障。6.4.5 倒链在使用过程中,应根据倒链起重能力的大小决定拉链的人数。手拉链拉不动时,应查明原因,不能增加人数或
21、猛拉。以免起重链条受力过大而断裂。6.4.6 起吊物体时,如需要暂将物体悬空,应将手拉链栓在起重链上,以防止倒链自锁失灵造成意外事故。6.5 使用吊车更换时,工作负责人指挥吊车进入工作区内,站好工作位置。司机应根据摆放位置的地质情况,垫好伸缩支退,起重车辆的吨位,臂长、起重钢丝绳符合现场工作要求。6.5.1 工作人员应按6.3-6.3.3、6.4.2顺序完成后,用钢丝绳将配电变压器两侧对角处连接牢固。吊车钩住钢丝绳后,作业人员把配电变压器与台架的连接螺栓拆掉,吊车司机听从工作负责人的指挥,吊车将旧配电变压器吊下台架。6.5.2 听从工作负责人指挥,吊车吊起新配电变压器并放在台架上。6.5.3
22、两侧各设一名工作人员站在配电变压器台架上,并使用安全带,其腰带长度适宜。6.5.4 配电变压器、吊车松臂拆除吊绳,设备连接完好。6.5.5 以上工作,工作监护人始终将作业人员的活动范围纳入自己的视线。7、工艺要求及检修质量标准7.1 检查所有螺栓应紧固。变压器外壳接地良好,接地电阻rB4。容量不超过100KVA时,rB10。7.2 配电变压器分接开关位置到位正确。7.3 变压器绝缘试验合格。7.4 变压器引线对地不小于200mm,相间距离不小于350mm,各部位接触良好。7.5 变压器上无遗留物。7.6 配电变压器接线柱应使用工具连接紧密。三相出线工艺美观;外壳地线连接可靠。8、工作终结8.1
23、 拆除封地线8.1.1 工作完毕后,杆人员应清理杆上杂物,防止杆上留有工具或材料。8.2.2 拆除接地线顺序:先拆受电侧,后拆电源侧;先拆导线端,后拆接地端;先拆上层导线端,后拆下层导线端。8.2 清理现场8.2.1 打扫工作现场,清理废杂物,工作结束。工作人员不得再次进入工作现场。8.2.2 工作负责人工作全部完毕后按工作票上所列项目,对整个工作进行检查,确认无误后,工作负责人应及时向当班调度汇报工作情况和结束时间,经调度许可后,工作负责人在工作票上填写工作结束时间、许可人。准备恢复送电。8.3 恢复送电、8.3.1 工作负责人根据变压器台作业许可人的命令,对工作配电变压器进行送电操作,操作
24、人员应带绝缘手套,穿绝缘靴,使用合格的操作杆,并由电讯人监护,核对变压器台名称及杆号无误后,操作过程严格执行监护复诵制,操作人应选择适当的位置,操作角度一般为25O左右,力度适当。8.3.2 操作高压跌落开关顺序,应先合上风相,再合下风相,最后合中间相。先送高压、后送低压,送配电变压器低压刀闸,顺序与跌落式熔断器操作一致。8.3.3 送电后应检查变压器声音是否正常。须测量二次电压,电压超出规定范围应停下电,倒变压器分头并进行直流电阻试验。9、技术资料(检修报告)存档管理。9.1 工作人员认真填写检修报告交工作负责人,交工作负责人后。工作负责人将填写的检修报告和变压器出厂安装说明书、试验报告交工作票签发人。9.2 使用后的工作票每月整理装订保存,保存期1年。
