欧姆定律应用试题.doc

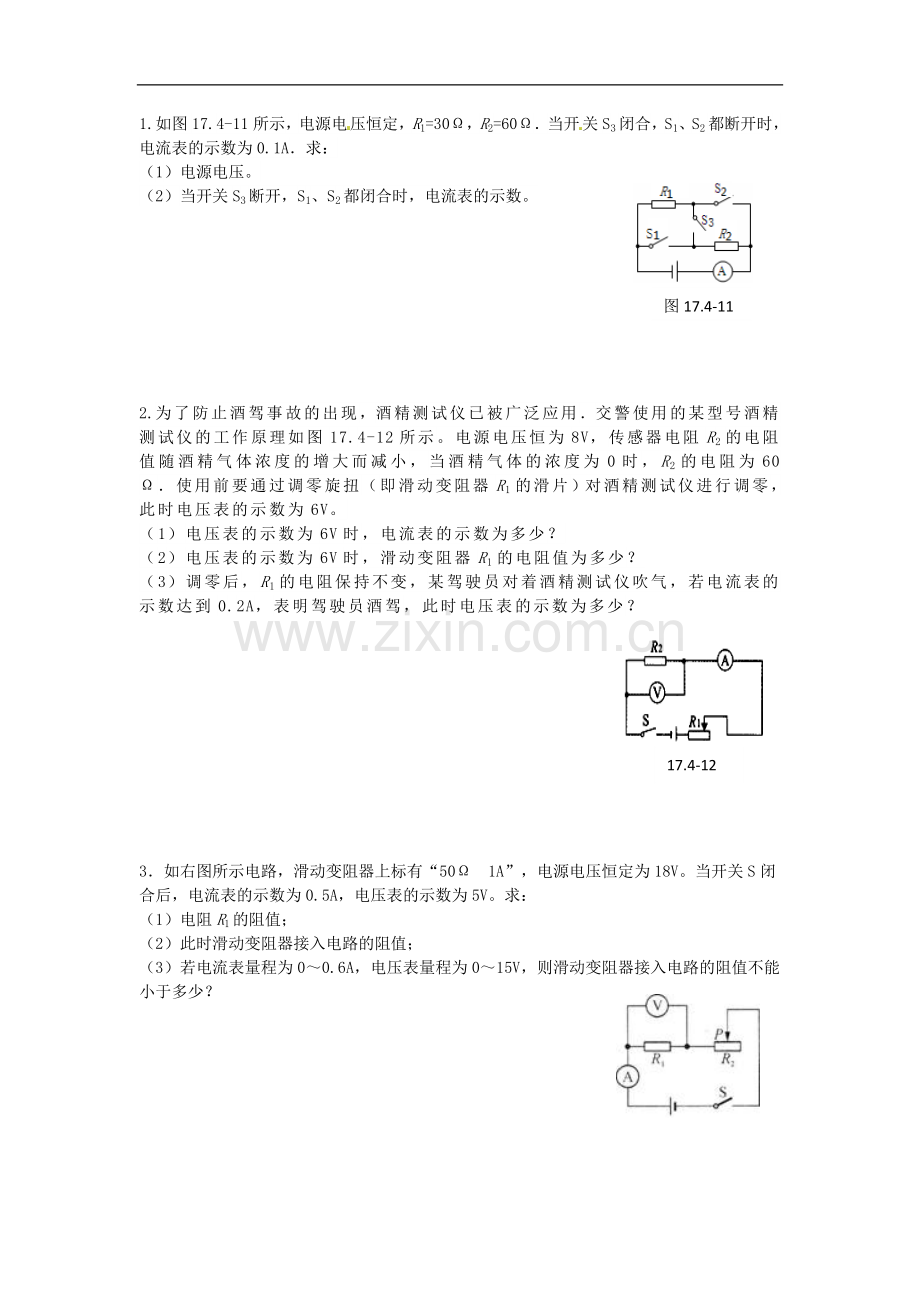

图17.4-11
1.如图17.4-11所示，电源电压恒定，R1=30Ω，R2=60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．求：
（1）电源电压。
（2）当开关S3断开，S1、S2都闭合时，电流表的示数。

2.为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图17.4-12所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
17.4-12

3．如右图所示电路，滑动变阻器上标有“50Ω　1A”，电源电压恒定为18V。当开关S闭合后，电流表的示数为0.5A，电压表的示数为5V。求：
（1）电阻R1的阻值；
（2）此时滑动变阻器接入电路的阻值；
（3）若电流表量程为0～0.6A，电压表量程为0～15V，则滑动变阻器接入电路的阻值不能小于多少？

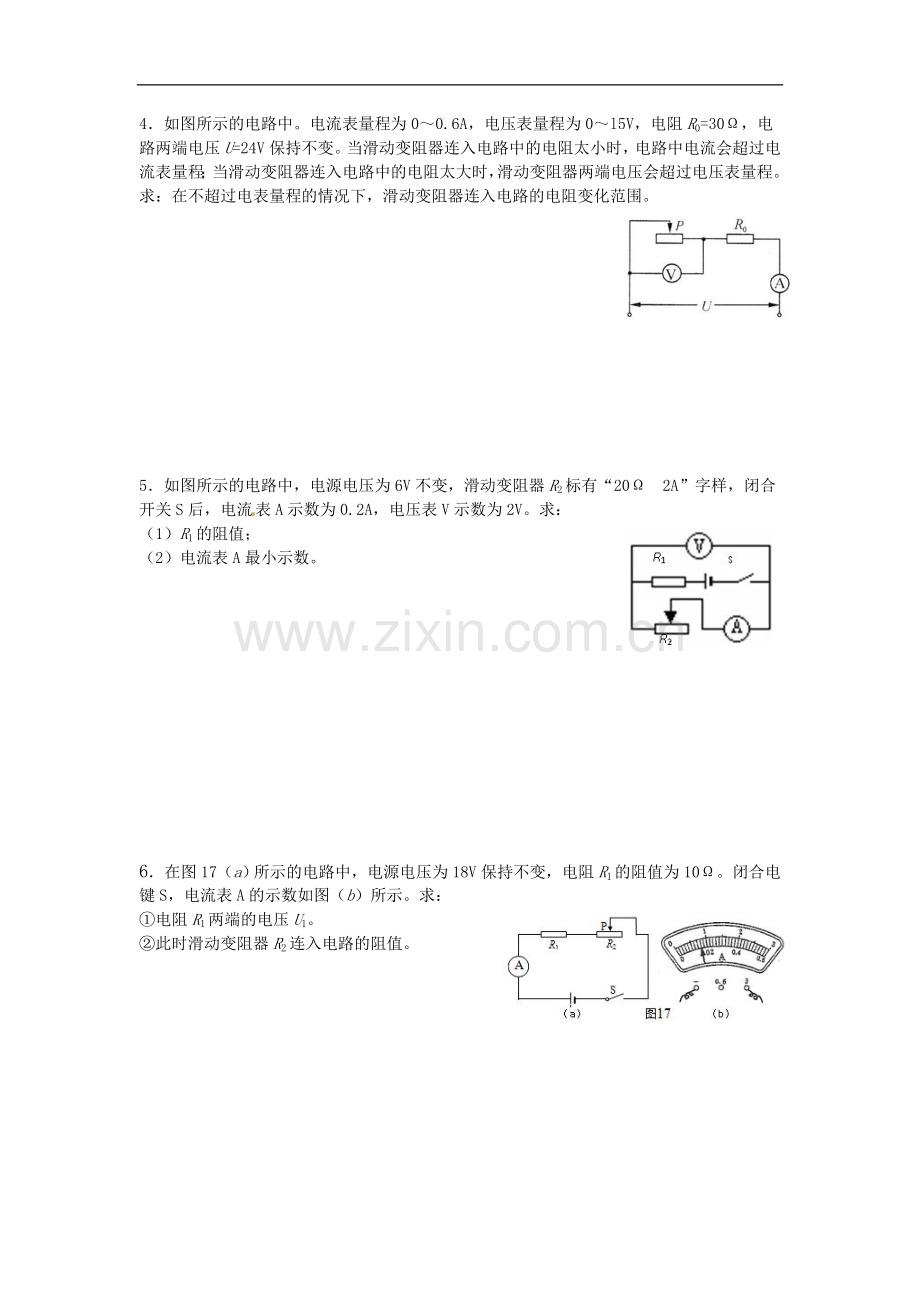

4．如图所示的电路中。电流表量程为0～0.6A，电压表量程为0～l5V，电阻R0=30Ω，电路两端电压U=24V保持不变。当滑动变阻器连入电路中的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路中的电阻太大时，滑动变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻变化范围。

5．如图所示的电路中，电源电压为6V不变，滑动变阻器R2标有“20Ω　2A”字样，闭合开关S后，电流表A示数为0.2A，电压表V示数为2V。求：
（1）R1的阻值；
（2）电流表A最小示数。

6．在图17（a）所示的电路中，电源电压为18V保持不变，电阻R1的阻值为10Ω。闭合电键S，电流表A的示数如图（b）所示。求：
①电阻R1两端的电压U1。
②此时滑动变阻器R2连入电路的阻值。

7．如图18所示，灯L标有“6V　0.5A”字样，滑动变阻器R2的最大电阻为12Ω，R1=12Ω，当开关S1闭合，S2、S3断开，滑片P滑至滑动变阻器a端时，灯L恰好正常发光。试求：
（1）灯L正常发光时的电阻是大？
（2）电源电压是多少？
（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到R2中点时，电流表的示数是多少？

8.如图所示电路中，定值电阻R=5 Ω，R1为滑动变阻器，电源电压不变，当滑片P在变阻器最左端时，电流表示数为1.2 A；当滑片P在变阻器最右端时，电压表示数为4 V.求：

(1)电源电压；
(2)滑动变阻器的最大阻值.

9.如图所示的电路中，电源电压不变，电阻R1的阻值为20 Ω.当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50 A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90 A.求：(1)电阻R2的阻值.
(2)断开开关S1和S3，闭合开关S2时，加在电R1两端的电压.

10.在学习了电学初步知识后，某同学随意将三个电阻按如图所示连接电路，已知R1=R2=10 Ω，当S1、S2均闭合时，电流表的示数为2 A；当S1、S2断开时，电流表的示数为0.5 A，请你根据该同学的实验数据进行分析，
并求：（1）电源电压。
（2）R3的阻值。

11.如图所示,电源电压为6 V.闭合开关S,电压表示数为4 V,电流表示数为0.4 A.
求：R1、R2的阻值.

12.如图所示,电源电压为6 V.闭合开关S,电压表V1示数为4 V,电流表示数为0.4 A.
求：(1)电压表V2的示数;
(2)R1、R2的阻值.

13.如图所示,小灯泡L标有“6 V 0.3 A”字样,R=30 Ω,闭合开关S,小灯泡正常发光,则电流表的示数是多少？
