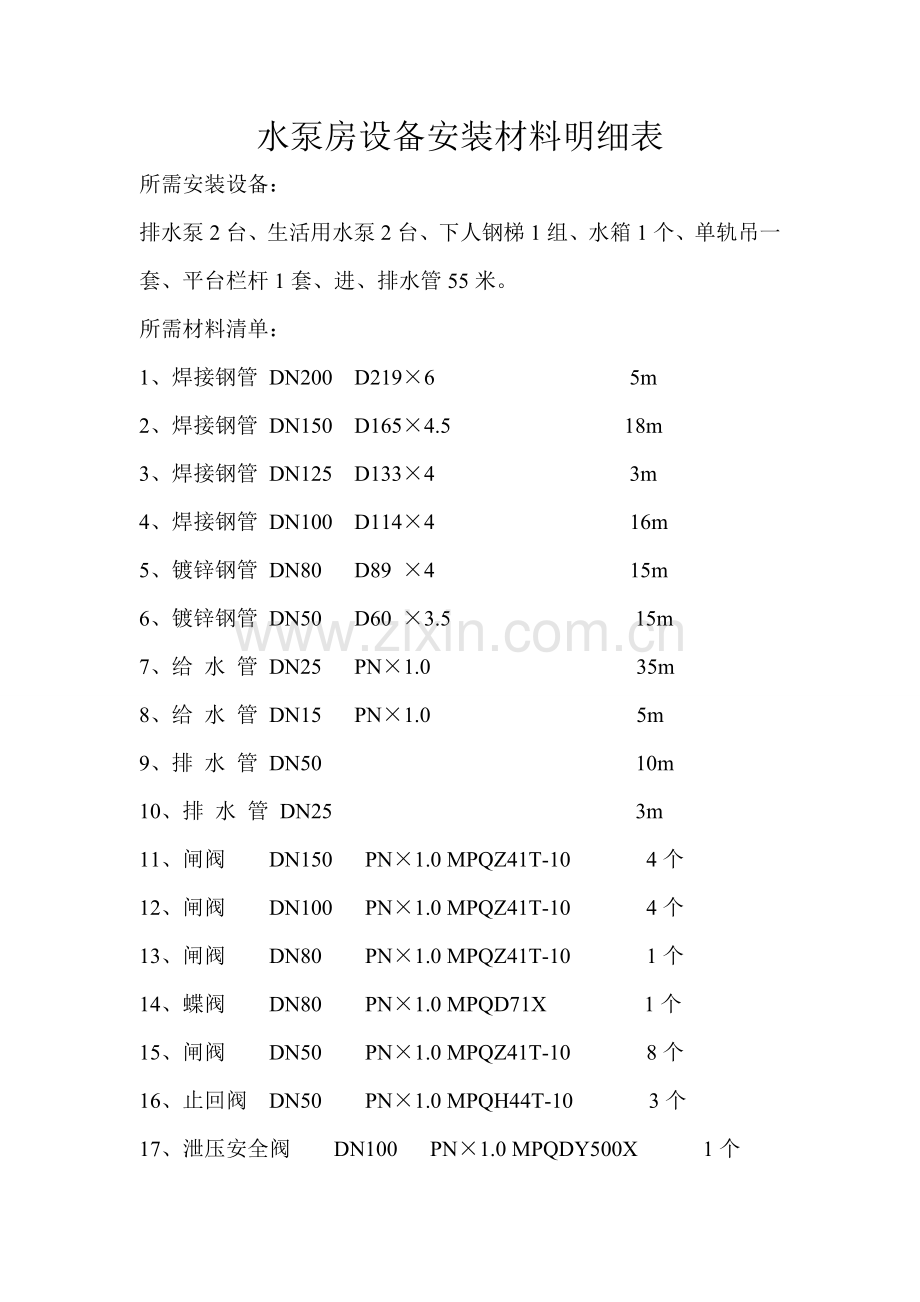

水泵房设备安装材料明细表
所需安装设备：
排水泵2台、生活用水泵2台、下人钢梯1组、水箱1个、单轨吊一套、平台栏杆1套、进、排水管55米。
所需材料清单：
1、 焊接钢管 DN200 D219×6 5m
2、 焊接钢管 DN150 D165×4.5 18m
3、 焊接钢管 DN125 D133×4 3m
4、 焊接钢管 DN100 D114×4 16m
5、 镀锌钢管 DN80 D89 ×4 15m
6、 镀锌钢管 DN50 D60 ×3.5 15m
7、 给 水 管 DN25 PN×1.0 35m
8、 给 水 管 DN15 PN×1.0 5m
9、 排 水 管 DN50 10m
10、 排 水 管 DN25 3m
11、 闸阀 DN150 PN×1.0 MPQZ41T-10 4个
12、 闸阀 DN100 PN×1.0 MPQZ41T-10 4个
13、 闸阀 DN80 PN×1.0 MPQZ41T-10 1个
14、 蝶阀 DN80 PN×1.0 MPQD71X 1个
15、 闸阀 DN50 PN×1.0 MPQZ41T-10 8个
16、 止回阀 DN50 PN×1.0 MPQH44T-10 3个
17、 泄压安全阀 DN100 PN×1.0 MPQDY500X 1个

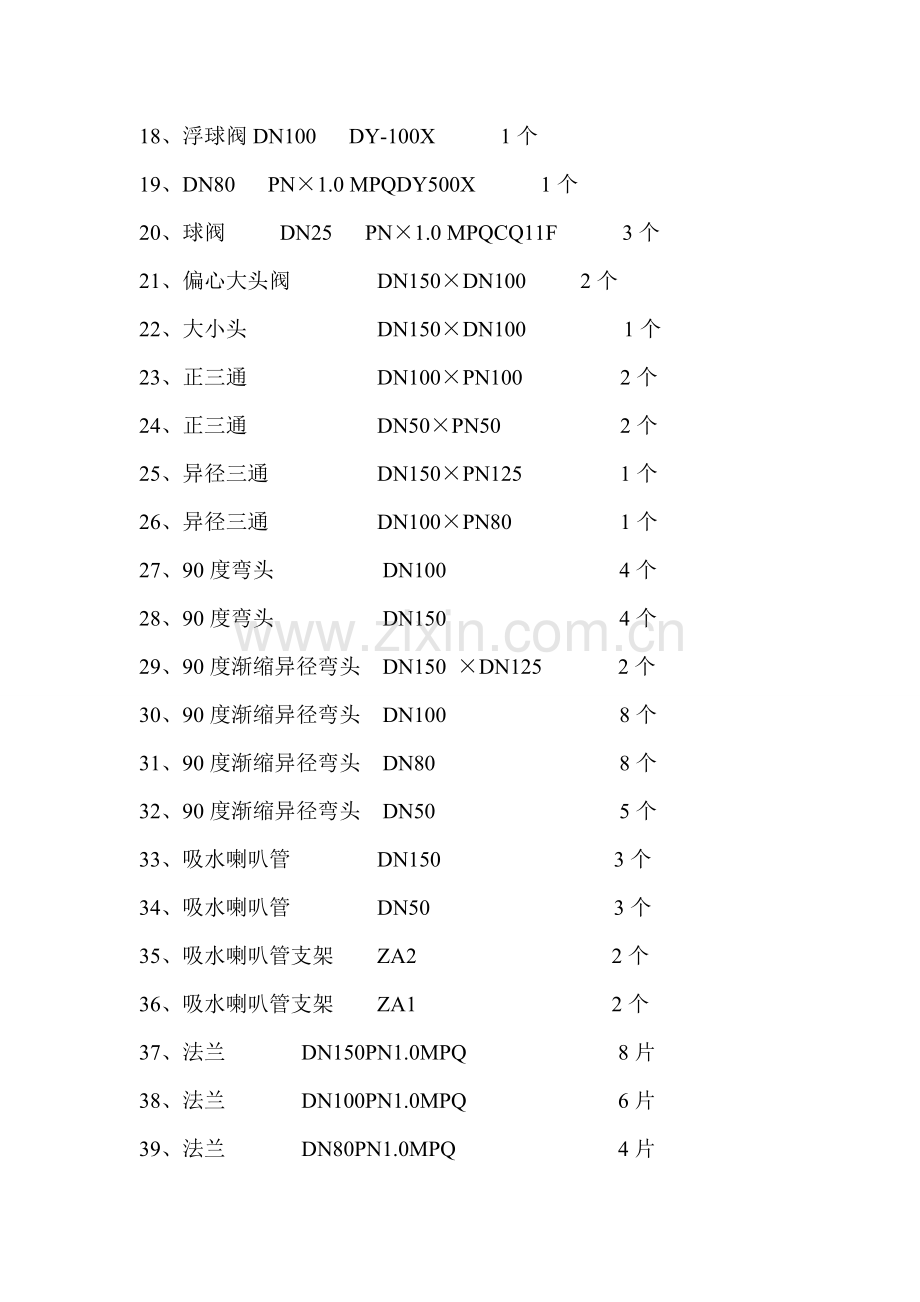

18、 浮球阀DN100 DY-100X 1个
19、 DN80 PN×1.0 MPQDY500X 1个
20、 球阀 DN25 PN×1.0 MPQCQ11F 3个
21、 偏心大头阀 DN150×DN100 2个
22、 大小头 DN150×DN100 1个
23、 正三通 DN100×PN100 2个
24、 正三通 DN50×PN50 2个
25、 异径三通 DN150×PN125 1个
26、 异径三通 DN100×PN80 1个
27、 90度弯头 DN100 4个
28、 90度弯头 DN150 4个
29、 90度渐缩异径弯头 DN150 ×DN125 2个
30、 90度渐缩异径弯头 DN100 8个
31、 90度渐缩异径弯头 DN80 8个
32、 90度渐缩异径弯头 DN50 5个
33、 吸水喇叭管 DN150 3个
34、 吸水喇叭管 DN50 3个
35、 吸水喇叭管支架 ZA2 2个
36、 吸水喇叭管支架 ZA1 2个
37、 法兰 DN150PN1.0MPQ 8片
38、 法兰 DN100PN1.0MPQ 6片
39、 法兰 DN80PN1.0MPQ 4片
40、 法兰 DN50PN1.0MPQ 8片
41、 短管 DN50 L=400 2支
42、 溢流管吊架DN150 1套
43、 柔性防水套管D265×6 2个
44、 柔性防水套管D146×4.5 3个
45、 柔性防水套管D203×6 5个
46、 柔性防水套管D127×4 2个
47、 柔性防水套管D95×4 4个
48、 水嘴DN15 2个
49、 存水弯 NS50 2个
单轨吊材料清单
1、 轨道15米
2、 筋板12件
3、 档车器2个
排水泵材料清单
1、 钢板200×200×10 4块
2、 钢制栅条板600×430×4 2块
3、 钢制栅条板1600×300×4 2块
4、 槽钢 〖16 4米
5、 工字钢 〖14 4米
下人钢梯材料清单
1、 工字钢15米
2、 角钢35米
3、 花纹板600×200 20块
4、 扶手 直径50×2.5 镀锌管 20米
5、 护栏 直径33.5×3.25 镀锌管35米
6、 平台栏杆 直径50×2.5 镀锌管 40米 直径33.5×3.25 镀锌管200米
7、 红丹防锈漆 1桶
供水泵材料清单
1、 地脚螺栓M16×350 螺帽、垫片 4套
2、 螺栓横杆 直径16L=800mm 4根
水箱材料
1、 钢板 3000×2500×10 6块
2、 水位计 1个
3、 水位开关 2个
4、 水箱爬梯 1套
5、 工字钢 15米
6、 水箱支撑架 38米
