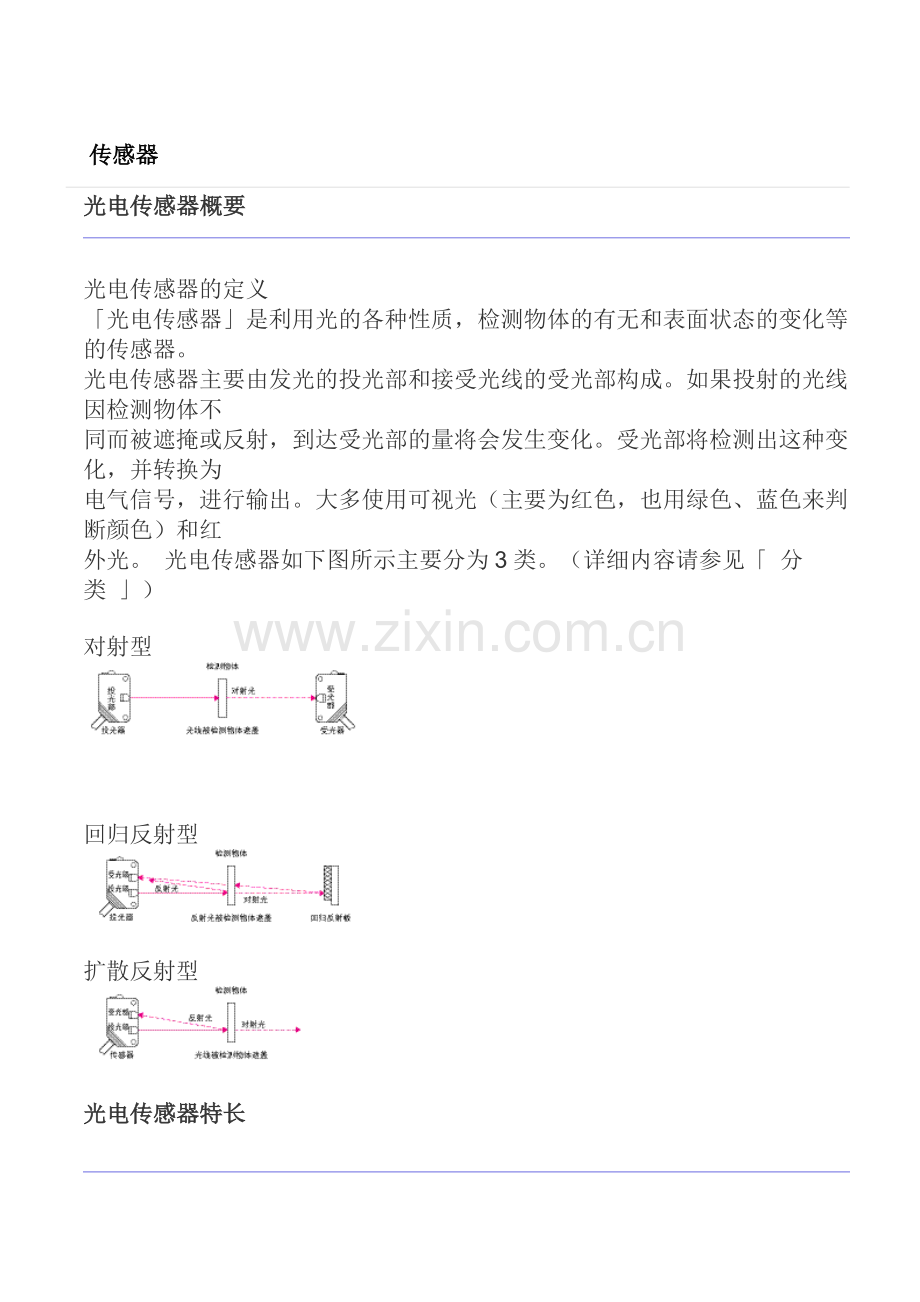

传感器光电传感器概要光电传感器的定义「光电传感器」是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。光电传感器主要由发光的投光部和接受光线的受光部构成。如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。受光部将检测出这种变化，并转换为电气信号，进行输出。大多使用可视光（主要为红色，也用绿色、蓝色来判断颜色）和红外光。光电传感器如下图所示主要分为3类。（详细内容请参见「分类」）对射型回归反射型扩散反射型光电传感器特长 ①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。达到的长距 ②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。 ③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。 ④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。 ⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。因此，传感器能长期使用。 ⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。利用这种性质，可对检测物体的颜色进行检测。 ⑦便于调整在投射可视光的类型中，投光光束是眼睛可见的，便于对检测物体的位置进行调整。光电传感器原理 ①光的性质直射光在空气中和水中时，总是直线传播。使用对射型传感器外置的开叉来检测微小物体的示例便是运用了这种原理。曲折是指光射入到曲折率不同的界面上时，通过该界面后，改变行进方向的现象。反射（正反射、回归反射、扩散反射）在镜面和玻璃平面上，光会以与入射角相同的角度反射，称为正反射。 3个平面互相直角般组合的形状称为三面直角棱镜。如果面向三面直角棱镜投光，将反复进行正反射，最终的反射光将向投光的反方向行进。这样的反射称为回归反射。多数的回归反射板都是由数mm角的三面直角棱镜按规律排列而构成的。此外，在白纸等没有光泽性的表面上，光线将向各个方向反射，这样的反射称为扩散反射。扩散反射型将该原理作为检测方式。偏光光线可以表现为与其行进方向垂直的振动波。作为光电传感器的光源，主要使用LED。从 LED投射的光线，会在与行进方向垂直的各个方向上振动，这种状态的光称为无偏光。将无偏光的光的振动方向限制在一个方向上的光学过滤器称为偏光过滤器。即从LED投光，并通过偏光过滤器的光线只在一个方向上振动，这种状态称为偏光（正确地说应为直线偏光）。在某一方向（例如纵方向）上振动的偏光，无法通过限制在其垂直方向（横方向）上振动的偏光过滤器。回归反射型的M.S.R功能（→③M.S.R.功能（Mirror Surface Rejection：镜面体光泽清除）页）和作为对射型配件的防止相互干扰过滤器就是应用了这种原理。 ②光源光的点亮方式〈脉冲变调光〉多数光电传感器采用脉冲变调光，基本以一定周期反复投光。由于很容易排除杂乱光的影响，所以可以实现长距离检测。在带防止相互干扰功能的类型中，投光的周期会根据干扰光和杂乱光而在一定范围内变化。〈直流光〉是连续投射一定光量的光线，在标记传感器等部分机型中使用。能得到高速响应性，但有检测距离短，容易受杂乱光影响等缺点。光源色与种类 ③光纤型构造由于检测部（光纤）中完全没有电气部分，所以耐干扰等耐环境性良好。 E3X-DA-S（数字放大器）检测原理光纤由中间的核心和外围部分曲折率较小的外包金属构成。如果光线入射到核心部分，光线将会在与外包金属的交界面上一边反复进行全反射，一边行进。通过光纤内部从端面发出的光线以约60°的角度扩散，照射到检测物体上。光纤的种类与特性截面构造特长有效用途代表型号柔软型 (多核心) (中间的素线固定) 很少因弯曲造成光量变动容许弯曲半径：R1mm 与传统的标准型相比柔软，可像电线般布线弯曲半径可忽略即使碰触到光纤，光量也不变动 E32-T11R E32-T11R 标准型单芯光的传输效果好 (检测距离较长) 容许弯曲半径： R25mm或R10mm E32-TC200 E32-DC200 耐弯曲型(束) （中间的素线分散）耐曲折性良好反复弯曲次数100万次以上（代表例）容许弯曲半径：R4mm 即使使用机器人手臂等可动的部分也很难破损 E32-T11 E32-D11 ④三角测距距离设定型光电传感器主要以三角测距为检测原理。下图所示的是三角测距的原理。从投光元件投射的光线将在检测物体上扩散反射。反射光将通过受光透镜在位置检测元件（输出符合光线位置信号的半导体元件）上成像。检测物体在靠近光学系统的位置A的情况下，反射光会在位置检测元件的a位置上成像。在离光学系统较远的位置B的情况下，反射光将在b位置上成像。因此，通过测定位置检测元件上的成像位置，可以检测与检测物体的距离。光电传感器分类 ①按检测方式分类 (1)对射型检测方式为了使投光器发出的光能进入受光器，对向设置投光器与受光器。如果检测物体进入投光器和受光器之间遮蔽了光线，进入受光器的光量将减少。掌握这种减少后便可进行检测。此外，检测方式与对射型相同，在传感器形状方面，也有投光受光部一体化，称为槽形的种类。特长：动作的稳定度高，检测距离长。（数cm～数十m）即使检测物体的通过线路变化，检测位置也不变。检测物体的光泽?颜色?倾斜等的影响很少。 (2)扩散反射型检测方式在投受光器一体型中，通常光线不会返回受光部。如果投光部发出的光线碰到检测物体，检测物体反射的光线将进入受光部，受光量将增加。掌握这种增加后，便可进行检测。特长：检测距离为数cm～数m。便于安装调整。在检测物体的表面状态（颜色、凹凸）中光的反射光量会变化，检测稳定性也变化。 (3)回归反射型检测方式在投受光器一体型中，通常投光部发出的光线将反射到相对设置的反射板上，回到受光部。如果检测物体遮蔽光线，进入受光部的光量将减少。掌握这种减少后，便可进行检测。特长检测距离为数cm～数m。布线.光轴调整方便（可节省工时）。检测物体的颜色、倾斜等的影响很少。光线通过检测物体2次，所以适合透明体的检测。检测物体的表面为镜面体的情况下，根据表面反射光的受光不同，有时会与无检测物体的状态相同，无法检测。这种影响可通过MSR功能来防止。 (4)距离设定型检测方式作为传感器的受光元件，使用2比例光电二极管或位置检测元件。通过检测物体反射的投光光束将在受光元件上成像。这一成像位置以根据检测物体距离不同而差异的三角测距原理为检测原理。下图所示的是使用2比例光电二极管的检测方式。2比例光电二极管的一端（接近外壳的一侧）称为N（Near）侧，而另一端称为F（Far）侧。检测物体存在于已设定距离的位置上的情况下，反射光将在N侧和F侧的中间点成像，两侧的二极管将受到同等的光量。此外，相对于设定距离，检测物体存在于靠近传感器的位置的情况下，反射光将在N侧成像。相反的，相对于设定距离，检测物体存在于较远的位置的情况下，反射光将在F侧成像。传感器可通过计算N侧与F侧的受光量差来判断检测物体的位置。距离设定型的特长受检测物体的表面状态?颜色的影响少。不易受背景物体的影响。 BGS(Background Suppression)和FGS(Foreground Suppression) 在E3Z-LS61/-66/-81/-86中，检测传输带上物体的情况下，可选择BGS和FGS两种功能中的任何一个。 BGS是不会对比设定距离更远的背景（传输带）进行检测的功能。 FG是不会对比设定距离更近的物体，以及回到受光器的光量少于规定的物体进行检测的功能，反言之，是只对传输带进行检测的功能。回到受光器光量少的物体是指： ①检测物体的反射率极低，比黑画纸更黑的物体。 ②反射光几乎都回到投光侧，如镜子等物体。 ③反射光量大，但向随机方向发散，有凹凸的光泽面等物体。注：③的情况下，根据检测物体的移动，有时反射光会暂时回到受光侧，所以有时需要通过OFF延迟定时器来防止高速颤动。特长可对微小的段差进行检测（BGS、FGS）。不易受检测物体的颜色影响（BGS、FGS）。不易受背景物体的影响（BGS）。有时会受检测物体的斑点影响（BGS、FGS）。 (5)限定反射型检测方式与扩散反射型相同，接受从检测物体发出的反射光进行检测。设置为在投光器和受光器上仅入射正反射光，仅对离开传感器一定距离（投光光束与受光区域重叠的范围）的检测物体进行检测。下图中，可在（A）位置检测物体，但在（B）位置无法检测。特长可检测微妙的段差。限定与传感器的距离，只在该范围内有检测物体时进行检测。不易受检测物体的颜色的影响。不易受检测物体的光泽、倾斜的影响。 ②按检测方式选择点对射型/回归反射型的确认事项检测物体 1．大小、形状（纵×横×高） 2．透明度（不透明体|半透明体|透明体） 3．移动速度V（m/s或个/分）传感器 1．检测距离（L） 2．形状?大小的限制 a）传感器 b）回归反射板（回归反射型的情况下） 3．有无多个紧密安装 a）台数 b）安装间距 c）是否可以交错安装 4．安装的限制（是否需要角度等）环境 1．环境温度 2．有无水、油、药品等飞散 3．其他扩散反射型、距离设定型、限定反射型的确认事项检测物体 1．大小?形状（纵×横×高） 2．颜色 3．材料（铁、SUS、木、纸等） 4．表面状态（粗糙、有光泽） 5．移动速度V（m/s或个/分）传感器 1．检测距离（与工件之间的距离）（L） 2．形状、大小的限制 3．有无多个紧密安装 a）台数 b）安装间距 4．安装的限制（是否需要角度等）背景 1．颜色 2．材料（铁、SUS、木、纸等） 3．表面状态（粗糙、有光泽等）环境 1．环境温度 2．有无水、油、药品等飞散 3．其他 ③按构成分类光电传感器通常由投光部、受光部、增幅部、控制部、电源部构成，按其构成状态可分为以下几类。 (1)放大器分离型仅投光部和受光部分离，分别作为投光部和受光部（对射型）、或一体的投受光器（反射型）。其他的增幅部、控制部采用一体的放大器单元形。特长投受光器仅由投光元件、受光元件及光学系统构成，所以可以采用小型。即使在狭小的场所设置投、受光器，也可在较远的场所调整灵敏度。投?受光部与放大器单元间的信号线很容易受干扰。代表机型（放大器单元）：E3C-LDA、E3C (2)放大器内置型除电源部以外为一体。(对射型分为包括投光部的投光器和包括受光部、增幅部、控制部的受光器两种)。电源部单独采用电源单元等形状。特长由于受光部、增幅部、控制部为一体，所以不需要围绕微小信号的信号线，不易受干扰的影响。与放大器分离型相比，布线工时更少。一般比放大器分离型大，但与没有灵敏度调整的类型相比，绝不逊色。代表机型：E3Z、E3T、E3S-C (3)电源内置型连电源部也包含在投光器、受光器中的一体化产品。特长可直接连接到商用电源上，此外还能从受光器直接进行容量较大的控制输出。投光器、受光器中还包括了电源变压器等，所以与其他形态相比很大。代表机型：E3G、E3JK、E3JM (4)光纤型是在投光部、受光部上连接光纤的产品。由光纤单元和放大器单元构成，但本公司没有电源内置的放大器单元系列产品。特长根据光纤探头（前端部分）的组合不同，可构成对射型或反射型。适合于检测微小物体。光纤单元不受干扰的影响。代表机型（放大器单元）：E3X-DA-S、E3X-MDA、E3X-NA 传感器术语解说项目说明图含义检测距离对射型在对射型、回归反射型中考虑到产品的分散和温度变化等，能稳定设定的最大检测距离。标准状态下的实力值无论哪种方式都比额定检测距离更长。回归反射型扩散散射型在扩散反射型中对标准检测物体（白画纸），考虑到产品的分散和温度变化等，能稳定设定的最大检测距离。标准状态下的实力值无论哪种方式都比额定检测距离更长。限定反射型在限定反射型中如左图的光学系统，设计时使投光轴与受光轴在检测物体的表面以同样的倾斜角 θ 交叉。在该光学系统中，从物体发出的正反射光能稳定检测出的距离范围为检测距离。因此，检测距离根据其下限和上限，表现为「10～35mm」。（→参见1296页）标记传感器在标记传感器中如左图的光学系统，设计时使受光轴相对于和检测物体垂直的投光轴在θ交叉。因此受光部将不受检测物体的正反射光影响，而只接受扩散反射光，可对检测物体的「颜色」进行检测。设定范围/检测范围距离设定型在距离设定型中可对物体的检测位置限度进行设定。相对于标准检测物体（白画纸）可设定的范围称为设定范围。被设定的位置作为限度，将能检测物体的范围称为检测范围。检测范围根据传感器的检测模式而不同，有时存在于设定位置开始的传感器一侧（BGS模式），或远离设定位置的一侧（FGS模式）。（→参见1295页）指向角对射型、回归反射型作为光电传感器可动作的角度范围。差动的距离扩散反射型、距离设定型动作距离与回归距离的差。一般用产品样本中相对于额定检测距离的比率来表示。无感带在标记传感器、距离设定型、限定反射型、扩散发射型、回归反射型中，将离透镜面近且远离投光区域、受光区域的区域称为"无感带"，在无感带中无法检测。响应时间从光输入的断续开始，到控制输出动作或回归为止的延迟时间称为「响应时间」。在光电传感器中，一般动作时间（Ton）回归时间（Toff）。项目说明图含义遮光动作 DARK ON 遮光动作（DARK ON）的定义是指在对射型中遮蔽投光光束等情况下，进入受光器的光量减少到标准以下时的输出动作，表示为动作模式：遮光时ON， DARK ON。入光动作（LIGHT ON）的定义是指在扩散反射型中，接近检测物体等情况下，进入受光器的光量增加到标准以上时的输出动作，表示为动作模式：入光时ON，LIGHT ON。入光动作 LIGHT ON 使用环境亮度使用环境亮度用受光器的受光面亮度表示，并将受光输出相对于200lx时的值变化±20％时的亮度定义为「使用环境亮度」。并不是进行误动作之前的动作界限亮度。标准检测物体无论对射型或回归反射型，都将具有比光学系统的对角线长度更大直径的不透明体测杆作为标准检测物体。一般在对射型中，将投?受光透镜的对角线长度作为标准检测物体的直径，而在回归反射型中则使用反射板的对角线长度。根据反射板的标准物体的大小在扩散反射型中，将比投光光束直径更大的白画纸作为标准检测物体。最小检测物体对射型、回归反射型的情况下，在额定检测距离上将灵敏度调整为稳定入光动作值，将可检测的最小检测物体作为代表例。在反射型中，将灵敏度设定为最大，将可检测的最小检测物体作为代表例。安装狭缝时的最小检测物体对射型在投、受光器两者上都安装狭缝，在额定检测距离上将灵敏度调整为进行正确入光动作的值，如左图所示，将检测物体沿狭缝的较长方向平行移动，将可检测的最小检测物体作为代表例。特性数据的读法对射型/回归反射型平行移动特性受光输出余度－距离特性对射型的情况下：表示已固定投光器时，受光器的检测界限位置。回归反射型的情况下：表示已固定传感器的位置时，回归反射伴的检测界限位置。无论哪种情况下，旋钮均为MAX。被上下两侧的线围住的区域是可检测区域。设置多个对射型的情况下，为了避免相互干扰，需要图示1.5倍的区域。受光输出余度用对灵敏度进行最大设定情况下的数值来表示。上述为额定检测距离为15m的机型的示例。在额定检测距离中，能读取约6倍的受光输出余度。扩散反射型动作区域特性检测距离-检测物体的大小特性表示将标准检测物体沿Y方向（与光轴垂直的方向）移动时，检测开始的位置。在图中，向下侧弯曲的图表，是将检测物体从下侧移动时的图表。表示根据检测物体的大小和表面颜色的不同，检测距离变化的情况。这些是相对于标准检测物体的值，检测物体如果发生变化，动作区域、检测距离也发生变化。扩散反射型/回归反射型检测物体的宽度与动作区域检测物体的表面颜色与检测距离表示根据检测物体的宽度不同，传感器的动作区域的变化。各个图表中围住的区域，是相对于各个检测物体宽度的动作区域。使用反射型的光电传感器时，检测物体的表面颜色和光泽将对检测距离和动作区域产生影响。表示检测物体表面的反射率越高，检测距离越长。检测物体的表面颜色、光泽与动作区域表示反射率最低最黑的检测物体的动作(检测)区域最小。由于SUS和铝箔有光泽，所以检测距离变长，但光在表面不会扩散反射，进行正反射，所以动作区域比使用白纸时更狭窄。使用方法与各种数据 ①最小检测物体与透镜直径、灵敏度的关系 ②段差检测通过可检测段差和设定距离进行选择（代表例）形状特长光纤式光纤式放大器内置型超小型放大器分离型放大器内置型放大器内置型型号 E32-L25A E32-L25L E3T-SL1□ E3C-LS3R E3Z-LS E3S-CL1 登载页 16 190 124 152 210 ③M.S.R.功能（Mirror Surface Rejection：镜面体光泽清除）〔原理〕利用回归反射型的光电传感器内置的偏光过滤器和回归反射板的特性，只接受回归反射板的反射光的功能、结构。通过投光侧偏光过滤器的光将变为横向偏光。反射到回归反射板三面直角棱镜的光线，其偏光方向将从横向变为纵向。其反射光将通过受光侧的偏光过滤器，到达受光元件。〔目的〕用于对表面为镜面状的检测物体进行稳定检测的一种方法。这种检测物体发出的反射光，其偏光方向保持横向，所以无法通过受光侧的偏光过滤器。〔例〕检测物体的表面粗糙，没有光泽的情况下（②），即使没有M.S.R.功能也能检测。相反，检测物体的表面光滑且带光泽的情况下（③），没有M.S.R.功能则无法进行稳定检测。 ①没有检测物体的情况下投光部发出的光照射到反射板，并回到受光部。 ②检测物体没有光泽的情况下投光部发出的光被检测物体遮蔽，不到达反射板，也不回到受光部。 ③检测物体的表面光滑且有光泽的情况下（例：电池、瓶罐等）投光部发出的光通过检测物体反射，该反射光将回到受光部。〔注意〕对光泽度非常高的检测物体和粘贴胶片等的光泽物体进行检测的情况下，有时动作会不稳定。这样的情况下，请将传感器相对于检测物体的表面倾斜安装。带M.S.R.功能的回归反射型带M.S.R.功能的回归反射型登载页按构成分类型号光纤式 E32-R21、E32-R16 16 放大器内置型 E3Z-R61/R66/R81/R86 140 E3S-CR11(-M1J)/CR61(-M1J) 200 E3S-CR62/67 312 放大器分离型 E3C-LR11/LR12 108 电源内置型 E3JM-R4□4(T)、E3JK-R2M□/R2S3 238 透明体检测传感器 E3S-R11/R31/R61/R81/R16/R36/R66/R86 318 使用M.S.R.功能商品的情况下，请务必使用本公司的反射板。无M.S.R.功能的回归反射型无M.S.R.功能的回归反射型对有光泽的物体进行检测的情况下，请将传感器相对于检测物体倾斜设置，避免正反射。无M.S.R.功能的回归反射型登载页按构成分类型号透明体检测传感器 E3Z-B61/B62/B66/B67/B81/B82/B86/B87 141 E3S-R12/R62/R17/R67 318 透明体传感器选定方法请按以下步骤选定。 ④表面颜色与光源的反射率表面颜色的反射率特性可判别颜色标记的颜色适用传感器光源色：：红色光源：绿色光源：蓝色光源 RGB光源型能满足所有组合。数值是根据底色和标记的反射光比率的代表例。传感器光源色按构成分类型号登载页红色光源光纤式 E3X-DA-S/E3X-MDA 68 E3X-NA 86 放大器分离型 E3C-VS3R E3C-VM35R E3C-VS7R 276 蓝色光源光纤式 E3X-DAB11-S 68 绿色光源光纤式 E3X-DAG11-S 68 E3X-NAG11 86 放大器分离型 E3C-VS1G 276 RGB光源放大器内置型 E3MC-A 256 光纤式 E3MC-X/Y ⑤自我诊断功能自我诊断功能，是指对设置后的环境变化，特别是环境温度变化的余度进行自我诊断，通过显示灯和输出进行通知的功能。有利于提早发现因故障和长年变化引起的传感器污染、光轴偏位等。〔原理〕对从传感器的稳定状态向不稳定状态的变化进行通知的功能，可与显示功能和输出功能明显区分。稳定显示灯（绿色LED）对设置后的环境变化（温度、电压、灰尘等）的余度进行自我诊断后，用显示灯显示。（如果余度足够，则会亮灯）。动作显示灯（橙色LED）显示输出的状态。对显示灯表示的余度进行输出后，进行通知。〔目的〕能预测光电传感器的光轴偏离、透镜面（传感器面）的污染、地面和背景的影响、外部干扰的状态等传感器的异常和故障，有利于进行养护，以便设备稳定工作。〔例〕入光时ON的情况下显示灯的状态橙色显示灯所表示的入? 遮光状态绿色显示灯显示的温度变化所对应的余度自我诊断输出诊断情况示例入光橙色显示灯：灯亮可稳定使用。（余度10～20％以上）（绿色显示灯：灯亮）－－－－稳定余度不充分。（绿色显示灯：灯灭）这种状态持续一定时间以上时，可通过输出通知该情况。遮光橙色显示灯：灯灭可稳定使用。（余度10～20％以上）（绿色显示灯：灯亮）－－－－〈适用机型〉按构成分类型号自我诊断功能登载页显示功能输出功能光纤式 E3X-DA-S 数字显示 ● 68 E3X-MDA 数字显示－ E3X-NA ● ● 86 放大器分离型 E3C-LDA 数字显示 ● 108 E3C ● ●(E3C-JC4P) 124 E3Z ● ＊ 140 E3T ● － 190 E3S-C ● － 200 E3S-CL ● － 210 E3S-CR62/67 ● － 312 E3S-R ● － 318 关于E3Z的自我诊断输出型，请咨询。 ⑥外部诊断输入功能（投光停止功能）〔原理〕通过将对射型投光器的导线「粉」「蓝」间短路，可在任意时间使投光停止。投光器和受光器间没有检测物体时，即使对投光器进行ON/OFF设置，如果受光器侧的输出没有ON/OFF，说明传感器发生异常。〔目的〕通过该功能，在工作前可进行传感器的动作检查。共通注意事项 ★各商品的注意事项，请参见各商品的「请正确使用」。警告不能作为冲压的安全装置或其他人体保护用安全装置使用。本产品与安全性无关，主要用于工件和作业者的检测用途。安全要点为了确保安全，请务必遵守以下各项目的内容。 ●传感器布线时关于电源电压使用时请勿超过使用电压范围。如在使用电压范围以上施加电压，或在直流电源型的传感器上施加交流电源（AC100V以上），则可能导致破裂或烧毁。代表例关于负载短路请避免使负载短路。否则可能引起破裂或烧毁。－－关于无负载的连接因为无负载情况下，直接连接电源会引起内部元件破裂或烧毁，所以请务必在有负载的情况下进行布线。关于误布线需考虑电源的极性等，请勿错误布线。否则可能引起破裂或烧毁。关于无负载的连接因为无负载情况下，直接连接电源会引起内部元件破裂或烧毁，所以请务必在有负载的情况下进行布线。 ●使用环境请勿在有易燃易爆气体的环境下使用。使用注意事项 ●设计时关于电源复位时间传感器在电源接通后100ms以内进入可检测状态。负载与传感器连接在不同电源时，请务必先接通传感器的电源。此外，不同的情况在各商品的「请正确使用」中有所记载。关于电源OFF时请先关闭负载或负载线路的电源，否则在关闭电源时会发生输出脉冲。关于电源的种类不能使用无平滑的全波整流、半波整流电源。关于相互干扰相互干扰，是指受到相邻传感器的光的影响，发生输出不稳定状态的现象。以下是避免相互干扰的方法。对策思考方法对射型反射型 1 使用带防止干扰功能的传感器。在需要紧密排列安装传感器时，请使用附带防止相互干扰功能的传感器。传感器为10个以内……………… 光纤式传感器E3X-DA□-S、E3X-MDA、 E3C-LDA 但是，根据条件不同而有所差异，请参照→第68、108页。 5个以内…………………光纤式传感器E3X-NA 2个以内…………………放大器内置光电（对射型除外）E3T、E3Z、E3S-C、E3G-L1/L3、放大器分离光电E3C 2 安装防止干扰的过滤器。只通过使用型号E3Z-TA防止相互干扰偏光过滤器，就可进行紧密安装。（最多2台）防止相互干扰偏光过滤器型号：E39-E11 －－ 3 只隔开到不发生干扰的距离。请根据样本目录确认平行移动距离特性范围，确认相邻传感器间的设定距离，请在平行移动距离特性范围的约1.5倍以上进行设置。当工件由远及近移动时，因为在动作点前后可能会引起输出震荡，所以在进行以上应用时，请将传感器间设定为动作区域范围设定在1.5倍以上。 4 投光器与受光器相互并列。通过投受光器的间隔配置，可以进行紧密安装。（最多2台）但是，检测工件接近光电开关时，可能会受到相邻投光器的光，而成为入光状态。－－ 5 错开光轴当受光器有可能受到来自其他传感器的入光时，为了防止其他传感器的光，请改变投光器和受光器的位置，设置遮光板等。（因为即使隔开检测距离以上，也可能会有入光）将传感器相对安装时，请按下图所示进行倾斜安装。（因为即使离开传感器的检测距离以外，也会受到相互影响而引起输出震荡） 6 调整灵敏度一般情况下通过调低灵敏度可得到改善。关于干扰根据干扰的不同侵入路径、频率成分、波峰值等采取不同的对策。代表性示例如下所示。干扰的影响干扰侵入路径及对策对策前对策后共通模式干扰（变换器干扰）分别施加在＋V线路、OV线路与安装台之间的干扰从干扰源经过安装台（金属）侵入。 ①将变频器电机接地。（D种接地） ②将干扰源与电源（0V侧）进行电容器接地。（薄膜电容器0.22 μ F 630V） ③在电容器与安装台（金属）之间插入绝缘体。（塑料、橡胶等）辐射干扰高频率的电磁波直接侵入传感器内部和电源线路等从干扰源通过空气传播直接侵入传感器。 · 在传感器与干扰源（开关电源）之间插入屏蔽板（铜）。 · 使干扰源与传感器的设置距离设定在不受影响的场所。电源线干扰 ?高压线发出的电磁感应和开关电源发出
