《产品设计》实验指导书-整合.doc

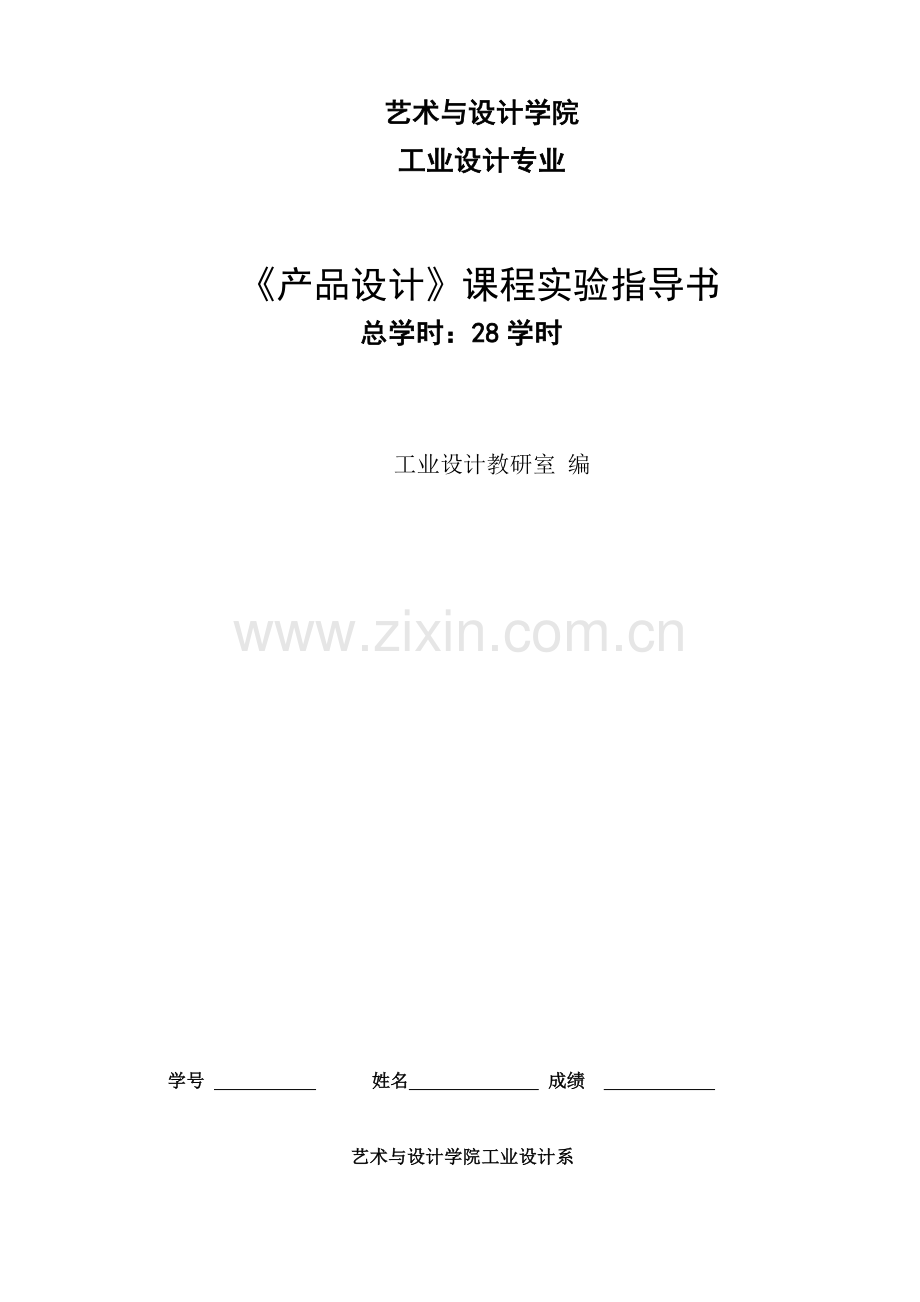

艺术与设计学院
工业设计专业

《产品设计》课程实验指导书
总学时：28学时

工业设计教研室 编

学号 姓名 成绩

艺术与设计学院工业设计系

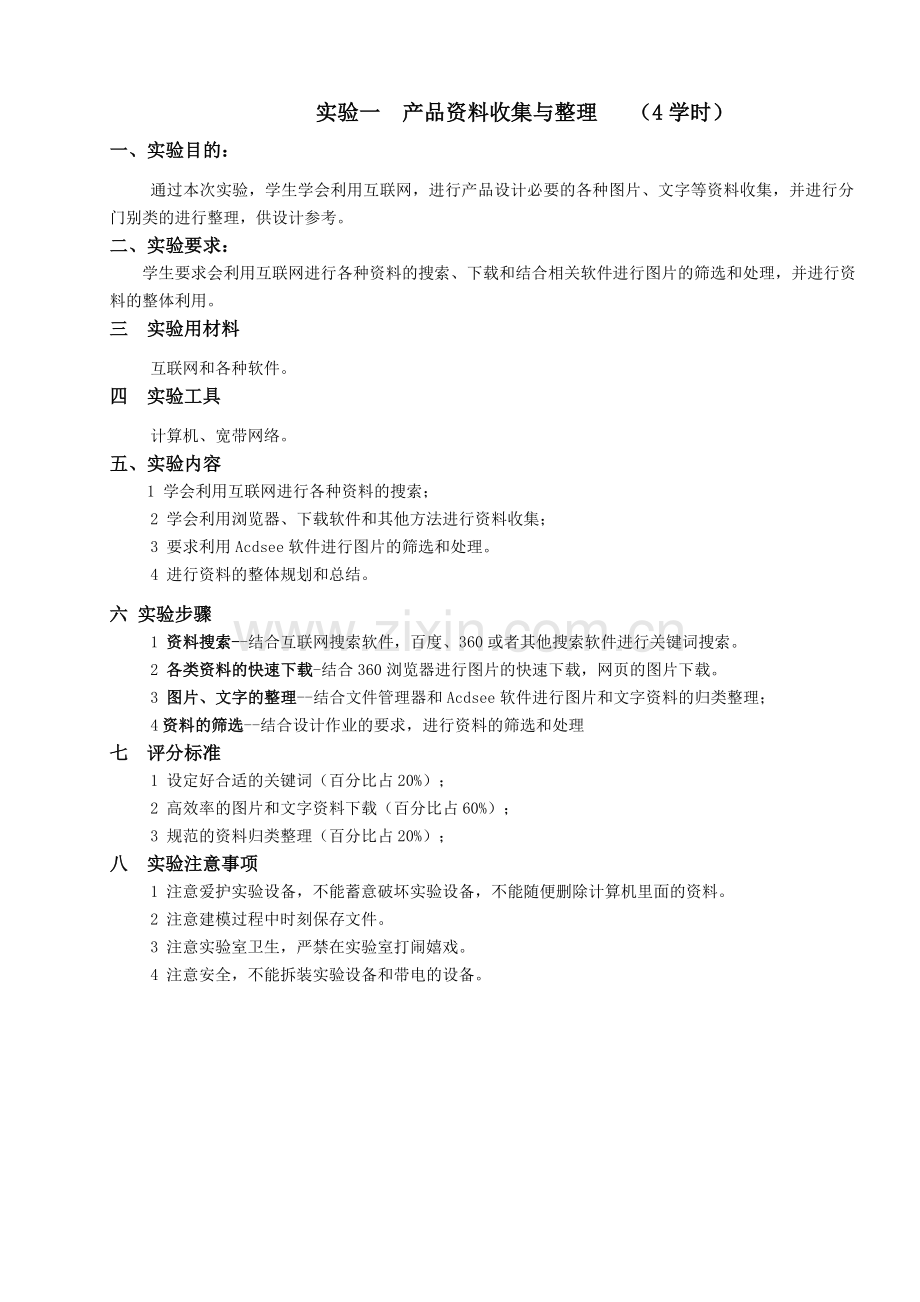

实验一 产品资料收集与整理 （4学时）
一、实验目的：
通过本次实验，学生学会利用互联网，进行产品设计必要的各种图片、文字等资料收集，并进行分门别类的进行整理，供设计参考。
二、实验要求：
学生要求会利用互联网进行各种资料的搜索、下载和结合相关软件进行图片的筛选和处理，并进行资料的整体利用。
三 实验用材料
互联网和各种软件。
四 实验工具
计算机、宽带网络。
五、实验内容
1 学会利用互联网进行各种资料的搜索；
2 学会利用浏览器、下载软件和其他方法进行资料收集；
3 要求利用Acdsee软件进行图片的筛选和处理。
4 进行资料的整体规划和总结。
六 实验步骤
1 资料搜索--结合互联网搜索软件，百度、360或者其他搜索软件进行关键词搜索。
2 各类资料的快速下载-结合360浏览器进行图片的快速下载，网页的图片下载。
3 图片、文字的整理--结合文件管理器和Acdsee软件进行图片和文字资料的归类整理；
4资料的筛选--结合设计作业的要求，进行资料的筛选和处理
七 评分标准
1 设定好合适的关键词（百分比占20%）；
2 高效率的图片和文字资料下载（百分比占60%）；
3 规范的资料归类整理（百分比占20%）；
八 实验注意事项
1 注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2 注意建模过程中时刻保存文件。
3 注意实验室卫生，严禁在实验室打闹嬉戏。
4 注意安全，不能拆装实验设备和带电的设备。
实验一实验报告
学号 1200410329 姓名 魏巍 成绩
一、实验目的：通过本次实验，学会利用互联网，进行产品设计必要的各种图片、文字等资料收集 并进行分门别类的整理，共设计参考。

二、实验过程： 1 资料搜索--结合互联网搜索软件，百度、360或者其他搜索软件进行婴儿手推车的搜索。
2 各类资料的快速下载-结合360浏览器进行图片的快速下载，网页的图片下载。
3 图片、文字的整理--结合文件管理器和Acdsee软件进行图片和文字资料的归类整理；
4资料的筛选--结合设计作业的要求，进行资料的筛选和处理

三、实验结果（相关结果附在后面）： 通过查找资料我了解有着复杂的结构，每种类型的婴儿车又有着不同的组合部分，大致有以下几个方面构造组成（图 1）

实验二 网上市场调查 （4学时）
一、实验目的：
通过本次实验，学会利用互联网进行广泛的市场调查。
二、实验要求：
要求学生能够学会充分利用互联网各种手段，进行各种手段的市场调查，达到不受时间空间限制，能够完成大量市场调查数据的收集和整理工作。
三 实验用材料
市场调查问卷、互联网。
四 实验工具
计算机、相关软件、A4纸、笔。
五、实验内容
首先利用Word软件制作完整的调查问卷，然后结合各种社交软件进行问卷的发放，并学会利用市场调查网站，将相应的问题设置好，进行在线调查。
六 实验步骤
1 问卷制作--结合Word软件，制作完整的市场调查问卷；
2 问卷发放--利用QQ、微信和其他社交软件进行问卷的发放；
3 在线调查--利用调查网站进行在线调查：
a) 登录调查网站进行注册；
b) 进行问卷的在线设置；
c) 完成问卷制作
d) 进行问卷网站网址的推送。
4问卷分析--将得到的问卷结果进行分析。
七 评分标准
1 问卷制作（百分比占40%）；
2 在线调研方法和手段（百分比占30%）
3 问卷调研结果分析（百分比占30%）
八 实验注意事项
1 注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2 注意建模过程中时刻保存文件。
3 注意实验室卫生，严禁在实验室打闹嬉戏。
4 注意安全，不能拆装实验设备和带电的设备。
实验二实验报告
学号 1200410329 姓名 魏巍 成绩
一、实验目的；通过本次实验，学会利用互联网进行广泛的市场调查。

二、实验过程：首先利用Word软件制作完整的调查问卷，然后结合各种社交软件进行问卷的发放，并学会利用市场调查网站，将相应的问题设置好，进行在线调查

三、实验结果（相关结果附在后面）：

实验三 产品设计建模 （4学时）
一、实验目的：
通过本次实验将最终定案利用计算机辅助设计软件建造出三维模型。
二、实验要求：
1 准确地表达设计意图和设计形态，不能为了便于建模而改变最初的设计想法和设计形态，细节等。
2 尽量表达细节，要做到结构分明，分型线或者分模型，各部分结构交代清楚，产品的按钮，商标等等全部交代清楚。
3 建造出的三维模型不能有破面出现，便于后面的转化渲染。
4 曲面造型流畅，倒角圆润。
三 实验用材料
前期绘制的草图和定案草图，二维表现方案图。
四 实验工具
计算机，建模软件（如Rhino，SolidWorks，pro engineer等），建模软件不限。
五、实验内容
在计算机中建造出设计方案三维模型，并且分好面，各部分按材料分配好图层，便于后期渲染。
六 实验步骤
1 安装软件--根据自己对软件的掌握程度安装自己擅长的软件，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2 分析所建模型--根据产品设计定案结合所安装的建模软件分析产品建模的先后顺序和建模思路。
3 建造所建模型--按照建模软件的建模逻辑来进行产品建模。一般操作步骤：
e) 导入辅助参考图，将草图绘制的方案导图到软件中做参考
f) 画线，画出设计方案中主要的线框
g) 建面，更具所画的线框建构曲面
h) 建构实体，将建造的曲面相互组合成实体。
4完成模型建造--完成模型建造之后按材质分好图层，转化为后期所用渲染器支持的文件格式，便于后期渲染。
5保存模型--将建造好的模型保存好，并且拷贝到自己的移动存储中，下次实验带上。
七 评分标准
1 建造出初步模型，表达了设计方案的意图。（百分比占60%）
2 表达了细节，按钮，装饰线，倒角，分模线，商标等。（百分比占30%）
3 曲面建造衔接流畅，按照设计意图进行了分层。（百分比占10%）
八 实验注意事项
1 注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2 注意建模过程中时刻保存文件。
3 注意实验室卫生，严禁在实验室打闹嬉戏。
4 注意安全，不能拆装实验设备和带电的设备。
实验三实验报告
学号 1200410329 姓名 魏巍 成绩
一、实验目的：
通过本次实验将最终定案利用计算机辅助设计软件建造出三维模型
二、实验过程：
1 安装软件--根据自己对软件的掌握程度安装自己擅长的软件，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2 分析所建模型--根据产品设计定案结合所安装的建模软件分析产品建模的先后顺序和建模思路。
3 建造所建模型--按照建模软件的建模逻辑来进行产品建模。一般操作步骤：
（1）导入辅助参考图，将草图绘制的方案导图到软件中做参考
（2）画线，画出设计方案中主要的线框
（3）建面，更具所画的线框建构曲面
（4）建构实体，将建造的曲面相互组合成实体。
4完成模型建造--完成模型建造之后按材质分好图层，转化为后期所用渲染器支持的文件格式，便于后期渲染。
5保存模型--将建造好的模型保存好，并且拷贝到自己的移动存储中，下次实验带上

三、实验结果（相关结果附在后面）

：

实验四 产品设计模型渲染 （4学时）
一、实验目的：
通过本次实验将建造模型渲染成图片的格式，便于后期排版展示。
二、实验要求：
1 渲染展示出设计意图和设计形态及产品的材质材料。
2 渲染展示出产品的按钮，细节交代，使用方式，三视图，配色方案图等后期排版可能需要的图片。
3 渲染出产品整体展示的角度图。
4所有展示的图片分辨率要足够后期打印的分辨率。建议最终渲染图片分辨率不少于3000*2000，以保证后期打印出图的质量。
三 实验用材料
实验三所建造的模型。
四 实验工具
计算机，支持渲染的软件（如Rhino，SolidWorks，pro engineer，3dmax等）和渲染器（VRAY，Mental Ray，Brazil，Final Render，Hyper shot，key shot）。渲染软件和渲染器不指定。
五、实验内容
在计算机中渲染出图片，便于后期产品排版。
六 实验步骤
1 安装软件--根据自己对软件的掌握程度安装自己擅长的软件和渲染器，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2 分析所渲染的模型—分析所渲染的模型的材料，贴图，渲染角度，灯光，场景和渲染出图大小等。
3 测试渲染和完成渲染模型—根据分析结果制作出相应的材料球和贴图，灯光，环境和场景等，不断进行测试渲染优化材质球和贴图，达到预想的效果之后调整输出分辨率输出最终效果图，完成渲染，保存图片。一般操作步骤：
a) 打开或者导入渲染的模型文件，
b) 设置渲染的场景
c) 设置渲染的灯光
d) 制作渲染材质和贴图并赋予产品
e) 测试渲染，根据测试渲染结构调整场景，灯光，和材质，贴图等，然后在进行测试。
f) 测试达到预想效果后，设置输出参数，完成一张效果图的渲染
4完成全部渲染—重复上一步完成下张效果图，直至全部图片渲染完成。
5保存效果图图片--将渲染好的图片保存好，并且拷贝到自己的移动存储中，下次实验带上。
七 评分标准
1 渲染出基本图片，表达了设计方案的意图。（百分比占60%）
2 表达了细节，按钮，装饰线，倒角，分模线，商标等。（百分比占30%）
3 图片渲染大小清晰，材料鲜明，表现视角好。（百分比占10%）
八 实验注意事项
1 注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2 注意渲染过程中时刻保存文件。
3 注意实验室卫生，严禁在实验室打闹嬉戏。
4 注意安全，不能拆装实验设备和带电的设备。
实验四实验报告
学号 1200410329 姓名 魏巍 成绩
一、实验目的：
通过本次实验将建造模型渲染成图片的格式，便于后期排版展示。
二、实验过程：
1 安装软件--根据自己对软件的掌握程度安装自己擅长的软件和渲染器，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2 分析所渲染的模型—分析所渲染的模型的材料，贴图，渲染角度，灯光，场景和渲染出图大小等。
3 测试渲染和完成渲染模型—根据分析结果制作出相应的材料球和贴图，灯光，环境和场景等，不断进行测试渲染优化材质球和贴图，达到预想的效果之后调整输出分辨率输出最终效果图，完成渲染，保存图片。一般操作步骤：
(1)者导入渲染的模型文件，
(2)染的场景
(3)染的灯光
(4)染材质和贴图并赋予产品
(5)染，根据测试渲染结构调整场景，灯光，和材质，贴图等，然后在进行测试。
(6)到预想效果后，设置输出参数，完成一张效果图的渲染
4完成全部渲染—重复上一步完成下张效果图，直至全部图片渲染完成。
5保存效果图图片--将渲染好的图片保存好，并且拷贝到自己的移动存储到U盘。
三、实验结果（相关结果附在后面）：

实验五：产品配色和展示设计 （4学时）
一、实验目的：
通过本实验完成设计方案的产品配色和展示设计的工作内容。
二、实验要求：
1、把握产品功能和色彩功能的内在联系，符合产品功能特点与产品外观表现力。
2、把握产品配色的整体协调因素。
3、根据产品的实际情况，选择最佳角度全面展示产品的特征、细节， 根据产品的功能设置展示产品的功能形态。
4、表现产品的使用环境、组合环境等场景图。
三 实验用材料
二维表现方案图，三维建模图。
四 实验工具
计算机，二维软件、建模软件（如Photoshop,Rhino，SolidWorks，pro engineer等），建模软件不限。
五、实验内容
在计算机中根据前期的二维表现、产品建模方案，选取产品最佳角度进行产品展示，制作场景图，为最终的设计方案设计产品配色，便于后期版面制作。
六 实验步骤
1、安装软件--根据自己对软件的掌握程度安装自己擅长的软件，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2、分析所建模型--根据产品设计定案结合所安装的建模软件分析产品配色的大概方向，设想产品展示的最佳角度。
3、设计配色方案，渲染出图—根据所选用的软件，在色彩控制面板中对已经设置好渲染参数的模型进行色彩搭配，结合设计方案的设计效果，不断渲染测试配色效果，直至渲染出至少3套不同风格的配色方案，保存图片备用。
4、创建产品展示图—以直观表达设计方案为目标，选取设计方案最佳角度进行渲染。结合多款设计软件，展现产品的使用状态及使用场景，创建完整的产品展示图，保存图片备用。
5、完成—完成产品配色方案及产品展示图之后，保存此时产品模型的各个参数，便于后期使用。
七 评分标准
1、产品配色方案符合产品功能特点。（百分比占20%）
2、产品配色整体协调。（百分比占30%）
3、产品展示直观、全面。（百分比占30%）
4、产品场景图展示美观，细节清晰。（百分比占20%）
八 实验注意事项
1、注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2、注意建模过程中时刻保存文件。
3、注意实验室卫生，严禁在实验室打闹嬉戏。
4、注意安全，不能拆装实验设备和带电的设备。
实验五实验报告
学号 1200410329 姓名 魏巍 成绩
一、实验目的：
通过本实验完成设计方案的产品配色和展示设计的工作内容。
二、实验过程：
1、安装软件--根据自己对软件的掌握程度安装自己擅长的软件，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2、分析所建模型--根据产品设计定案结合所安装的建模软件分析产品配色的大概方向，设想产品展示的最佳角度。
3、设计配色方案，渲染出图—根据所选用的软件，在色彩控制面板中对已经设置好渲染参数的模型进行色彩搭配，结合设计方案的设计效果，不断渲染测试配色效果，直至渲染出至少3套不同风格的配色方案，保存图片备用。
4、创建产品展示图—以直观表达设计方案为目标，选取设计方案最佳角度进行渲染。结合多款设计软件，展现产品的使用状态及使用场景，创建完整的产品展示图，保存图片备用。
5、完成—完成产品配色方案及产品展示图之后，保存此时产品模型的各个参数，便于后期使用

三、实验结果（相关结果附在后面）：

实验六：版面设计 （4学时）
一、实验目的：
通过本实验完成设计方案的版面设计的工作内容。
二、实验要求：
1、合理展示产品的使用环境、组合环境等。
2、能直观表达产品的特性，全面展出设计方案的全部流程。
3、版面设计流程清晰，元素完整，效果美观。
三 实验用材料
草图、三视图、结构图，产品配色方案、产品展示图。
四 实验工具
计算机二维软件（如PhotoShop,CorelDraw等），排版软件不限。
五、实验内容
在计算机中根据前期的方案草图、产品配色方案、产品展示图等材料，设计制作产品展示的版面。
六 实验步骤
1、安装软件--根据自己对软件的掌握程度安装自己擅长的软件，如计算机已经安装则无需安装，没有安装请自己事先拷贝好安装。
2、分析产品方案—根据产品设计方案的流程，结合产品的特性，提出版面设计的大概方向。
3、设计版面—根据所选用的软件，新建文件，导入已经过处理的草图、三视图、结构图、配色方案及产品展示图等，按照一定美学原则对设计对象进行排版，得到满意效果后保存版面备用。
4、完成—完成版面设计后，保存一张JPG格式的图片备用，再保存分图层的原格式文件。
七 评分标准
1、版面设计布局合理，图文并茂，色调令人舒适。（百分比占20%）
2、版面设计整体美观大方，内容完整。（百分比占30%）
3、产品展示直观、全面，不繁杂凌乱。（百分比占30%）
4、能在规定的时间内完成。（百分比占20%）
八 实验注意事项
1、注意爱护实验设备，不能蓄意破坏实验设备，不能随便删除计算机里面的资料。
2、注意建模过程中时刻保存文件。
3、注意实验室卫生，严禁在实验室打闹嬉戏。
4、注意安全，不能拆装实验设备和带电的设备。
实验六实验报告
学号 1200410329 姓名 魏巍
