特种电机
特种电机是电机中的一类主要是指因为使用环境和制作工业的特殊而区别通用电机的名称。随着工业化发展以及自动化技术提高特种电机的使用范围越来广泛种类越来越多。是以一类新型特种电机为例，综述其原理，结构，性能，应用以及研究热点。

三相交流异步电动机的拆装
1 、拆卸异步电动机
　　（ 1 ）拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记。
　　（ 2 ）拆卸步骤
　　a 、带轮或联轴器； b 、前轴承外盖； c 、前端盖； d 、风罩 e 、风扇； f 、后轴承外盖； g 、后端盖； h 、抽出转子； i 、前轴承； j 、前轴承内盖； k 、后轴承； l 、后轴承内盖。
　　（ 3 ）皮带轮或联轴器的拆卸
　　拆卸前，先在皮带轮或联轴器的轴伸端作好定位标记，用专用位具将皮带轮或联轴器慢慢位出。拉时要注意皮带轮或联轴器受力情况务必使合力沿轴线方向，拉具项端不得损坏转子轴端中心孔。
　　（ 4 ）拆卸端盖、抽转子
　　拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。
　　（ 5 ）轴承的拆卸、清洗
　　拆卸轴承应先用适宜的专用拉具。拉力应着力于轴承内圈，不能拉外圈，拉具顶端不得损坏转子轴端中心孔（可加些润滑油脂）。在轴承拆卸前，应将轴承用清洗剂洗干净，检查它是否损坏，有无必要更换。

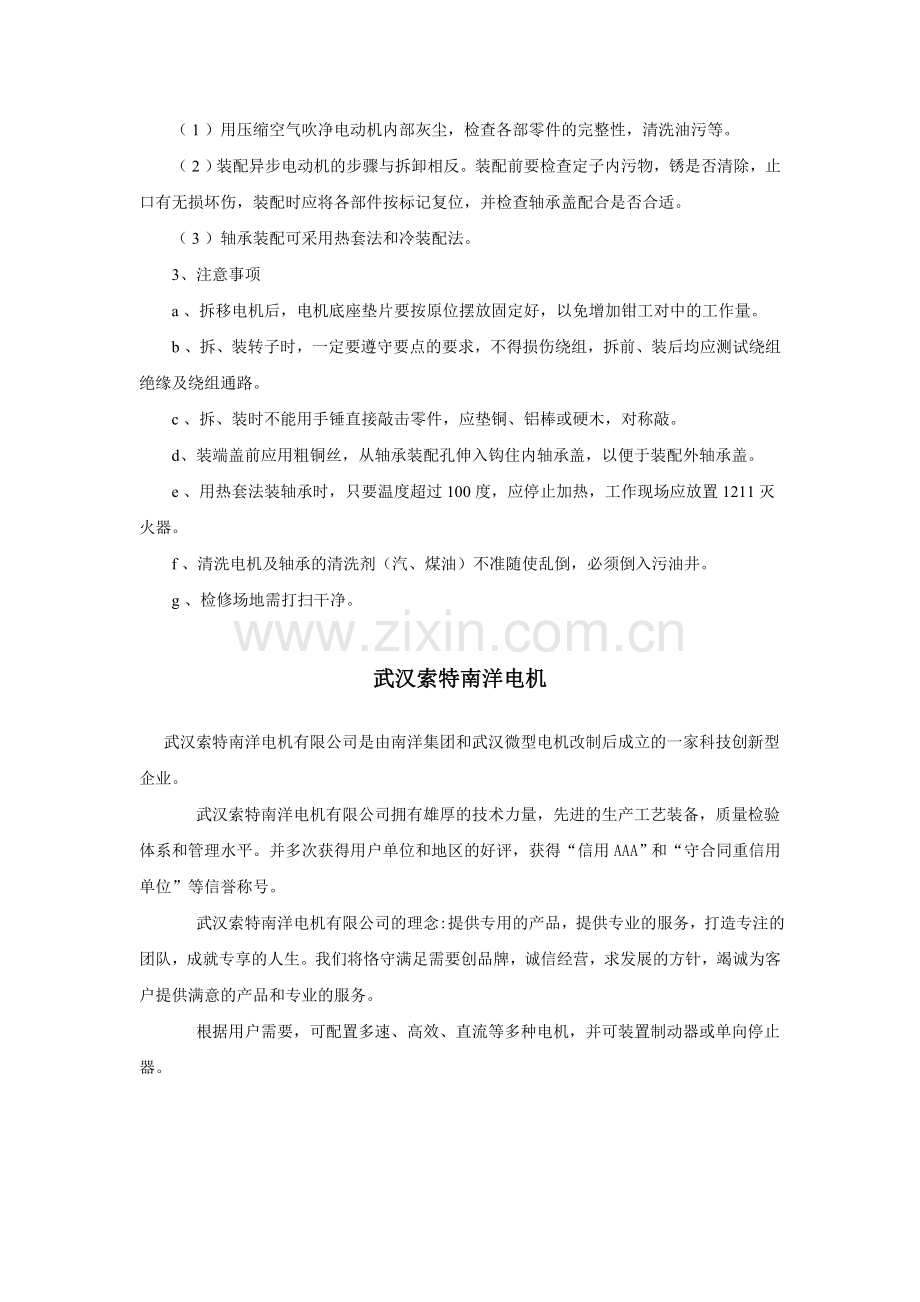

　　2 、装配异步电动机
　　（ 1 ）用压缩空气吹净电动机内部灰尘，检查各部零件的完整性，清洗油污等。
　　（ 2 ）装配异步电动机的步骤与拆卸相反。装配前要检查定子内污物，锈是否清除，止口有无损坏伤，装配时应将各部件按标记复位，并检查轴承盖配合是否合适。
　　（ 3 ）轴承装配可采用热套法和冷装配法。
　　3、注意事项
　　a 、拆移电机后，电机底座垫片要按原位摆放固定好，以免增加钳工对中的工作量。
　　b 、拆、装转子时，一定要遵守要点的要求，不得损伤绕组，拆前、装后均应测试绕组绝缘及绕组通路。
　　c 、拆、装时不能用手锤直接敲击零件，应垫铜、铝棒或硬木，对称敲。
　　d、装端盖前应用粗铜丝，从轴承装配孔伸入钩住内轴承盖，以便于装配外轴承盖。
　　e 、用热套法装轴承时，只要温度超过 100 度，应停止加热，工作现场应放置 1211 灭火器。
　　f 、清洗电机及轴承的清洗剂（汽、煤油）不准随使乱倒，必须倒入污油井。
　　g 、检修场地需打扫干净。

武汉索特南洋电机
武汉索特南洋电机有限公司是由南洋集团和武汉微型电机改制后成立的一家科技创新型企业。
    武汉索特南洋电机有限公司拥有雄厚的技术力量，先进的生产工艺装备，质量检验体系和管理水平。并多次获得用户单位和地区的好评，获得“信用AAA”和“守合同重信用单位”等信誉称号。
    武汉索特南洋电机有限公司的理念:提供专用的产品，提供专业的服务，打造专注的团队，成就专享的人生。我们将恪守满足需要创品牌，诚信经营，求发展的方针，竭诚为客户提供满意的产品和专业的服务。
    根据用户需要，可配置多速、高效、直流等多种电机，并可装置制动器或单向停止器。
    我武汉索特南洋电机有限公司是专业电机制造商，主要生产销售：水冷电机、细纱机电机、炉用电机、变频电机、防爆电机、辊道电机、直流电机、起重电机、特种电机，以及各种非标产品设计与生产。
该系列产品适用于高温环境、变频调速系统。其特点是调速范围广、运行稳定、可靠性高、运行效率高、外观设计美观。产品具有独特的冷却系统可保证电动机在外界环境温度很高的情况下长期运行时的稳定工作，能耐高温高湿、防腐等特点。广泛应用于军工、航天、污水处理、冶金、轻工、化工、钢铁、水泥、印刷、制糖、食品、橡胶、医药、建筑、起重、运输、木工机械、仪器仪表等行业。
    武汉索特南洋电机有限公司力求以最优的质量，最快的速度，最有效的方式竭诚为用户服务，诚挚地与各界朋友合作，共谋发展。

联系方式
电话：400-0988-308（全国免费） 027-82790900
   传真：[phone]
   e-mail:whnanyang@
   地址：武汉市汉口沿江大道160号
   武昌火车站乘车线路：乘坐402路公交至沿江大道兰陵路站下，步行至兰陵路口往里100米即到
   汉口火车站乘车线路：乘坐603、38路公交至沿江大道兰陵路站下，步行至兰陵路口往里100米即到
   武汉市内公交路线：526、588、721、523、601、502、603、801、802等公交至沿江大道兰陵路站下，步行至兰陵路口往里100米即到
以上资料来源武汉索特南洋电机

主要技术参数
    YTAE变频系列电磁制动三相异步电动机是按JB/T6456-92标准制造的带交流圆盘式电磁制动器的三相异步电动机。制动器采用最先进的交流制动技术，由3相380V电源直接供电，无整流装置具有制动力矩调节范围大，并可实现二级调速，具有快速制动及制动可靠等优点，适用于要求快速停止，准确定位，往复运转，防止滑行的各种机械中作主轴传动和辅助传动用。如升降机械，运输机械，包装机械，食品机械，印刷机械，木工机械，减速机械，冶金机械，锻压机械，建筑机械等。
    该系列电动机符合国家电工委员会（IEC）标准，冷却IC0141，采用B级绝缘，也可制为F级、H级。防护等级：电动机为IP44，制动器IP23，可在温度不超过40摄时度的环境内连续运行。也可制为电机IP55、制动器IP55。
YTAE变频系列电磁制动三相异步电动机是采用Y2机座的电磁制动三相异步电动机具有外形美观等特点。

型号
额定功率
KW

额定电流
A
转速
r/min
效率
%
功率因数Φ

堵转转矩
额定转矩

堵转电流
额定电流

最大转矩
额定转矩

制动力矩
N.M
YTYTAE63M1-2
0.18
0.53
2800
69
0.75
2.3
6.0
2.3
4
YTYTAE 63M2-2
0.25
0.67
2800
72
0.78
2.3
6.0
2.3
4
YTYTAE 71M1-2
0.37
0.99
2800
70
0.81
2.2
6.1
2.2
5
YTYTAE 71M2-2
0.55
1.41
2800
73
0.82
2.2
6.1
2.3
5
YTYTAE 80M1-2
0.75
1.84
2830
77
0.83
2.2
6.1
2.3
10
YTYTAE 80M2-2
1.1
2.59
2830
79
0.84
2.2
7.0
2.3
10
YTYTAE 90S-2
1.5
3.41
2840
80
0.85
2.2
7.0
2.3
20
YTYTAE 90L-2
2.2
4.82
2840
83
0.85
2.2
7.0
2.3
20
YTYTAE 100L-2
3
6.25
2860
84
0.86
2.2
7.0
2.3
35
YTYTAE 112M-2
4
8.25
2890
86
0.86
2.2
7.0
2.3
45
YTYTAE 132S1-2
5.5
11.1
2900
88
0.90
2.2
7.0
2.3
75
YTYTAE 132S2-2
7.5
15.0
2900
88
0.90
2.2
7.0
2.3
75
YTYTAE 160M1-2
11
20.0
2940
90
0.90
2.2
7.0
2.3
150
YTYTAE 160M2-2
15
28.1
2940
91
0.90
2.2
7.0
2.3
150
YTYTAE 160-2
18.5
34.1
2940
91
0.90
2.2
7.0
2.3
150
YTYTAE 180M-2
22
41.2
2940
90
0.90
2.0
7.0
2.3
250
YTYTAE 200L1-2
30
55.6
2940
91
0.90
2.0
7.0
2.3
300
YTYTAE 200L2-2
37
68.0
2940
91
0.90
2.0
7.0
2.3
300
YTYTAE 225M-2
45
81.2
2960
93
0.90
2.0
7.0
2.3
450
YTYTAE 63M1-4
0.12
0.48
1400
60
0.63
2.4
6.0
2.4
4
YTYTAE 63M2-4
0.18
0.65
1400
64
0.66
2.4
6.0
2.4
4
YTYTAE 71M1-4
0.25
0.75
1380
67.5
0.75
2.2
6.0
2.2
5
YTYTAE 71M2-4
0.37
1.05
1380
68.5
0.75
2.2
6.0
2.2
5
YTYTAE 80M1-4
0.55
1.5
1390
73
0.76
2.4
6.0
2.3
10
YTYTAE 80M2-4
0.75
2.0
1390
74.5
0.76
2.3
6.0
2.3
10
YTYTAE 90S-4
1.1
2.75
1400
78
0.78
2.2
6.5
2.3
20
YTYTAE 90L-4
1.5
3.7
1400
79
0.79
2.2
6.5
2.3
20
YTYTAE 100L1-4
2.2
5.0
1420
81
0.82
2.2
7.0
2.3
35
YTYTAE 100L2-4
3
6.8
1420
82.5
0.81
2.2
7.0
2.3
35
YTYTAE 112M-4
4
8.8
1440
84.5
0.82
2.2
7.0
2.3
45
YTYTAE 132S-4
5.5
11.6
1440
85.5
0.84
2.2
7.0
2.3
75
YTYTAE 132M-4
7.5
15.4
1440
85.5
0.85
2.2
7.0
2.3
75
