桩基工程、土方工程.docx

桩基工程
在鉴别中，凡遇有砂夹层者，应首先按砂层情况确定土质级别；无砂层者，按土壤物理、力学性能并结合每10m纯平均沉桩时间确定土质级别；按土壤力学性能确定土质级别时；桩长在12m以内，相当于桩长三分之一的土层厚度，应达到上表中确定的指标；桩长在12m以外，要有5Ⅲ的土层厚度，应达到上表中确定的指标。对于难穿过的土质，如碾压夯实填土、建筑垃圾填土，夯实灰土，橡皮反弹土，固结黄土，硬比重粘土，礓石粘土，老粘性土，砂砾层及砾(碎)石层，亦应按上表鉴别方法确定土质级别。
2、打预制钢筋混凝土方桩的工程量，应按设计桩长(包括桩尖长度，不扣除桩尖虚体积)乘桩身断面积以m。计算。
3、打桩定额中除静力压桩外，不包括接桩，接桩应按接头个数另列项目计算。
4、机械打孔的灌注混凝土桩及灌注砂桩的工程量，应按设计桩长(包括桩尖)乘钢管外径截面面积以m。计算。
5、机械钻孔灌注混凝土桩的工程量，应按设计桩长(包括桩尖)增加O．50m乘钻头外径截面面积以m2计算。
6、冲击成孔灌注混凝土桩的钢筋混凝土桩的工程量，按设计图示尺寸的孔深乘以孔截面积以m2计算。
7、灌注桩定额内不包括混凝土预制桩尖的制作工料。采用预制混凝土桩尖时，应按混凝土及钢筋混凝土工程相应定额另列项目计算。
8、打灰土挤密桩的工程量，应按设计规定的桩长(包括桩尖)增加O．25m乘钢管外径截面面积以m3计算。
9、灌注混凝土桩的钢筋笼制作应另按钢筋混凝土工程以t计算。
三、调整系数
1、定额项目内均不包括机械行驶道路的铺设，场地的平整压实和施工后的隆起土方处理，发生时应另行计算。
、接桩定额内的型钢与电焊条用量与设计规定用量不同时，应进行调整。
3、走管式柴油打桩机和履带式柴油打桩机打预制钢筋混凝土桩定额是按不用辅助起重机械确定的，如需用辅助起重机械时，可另
行计算。 I
4、打试验桩按相应定额项目的人工、机械用量乘系数2计算。
5、打桩、打孔，桩间净距小于4倍桩径(桩边长)的，按相应定额项目的人工、机械用量乘系数1．13计算。

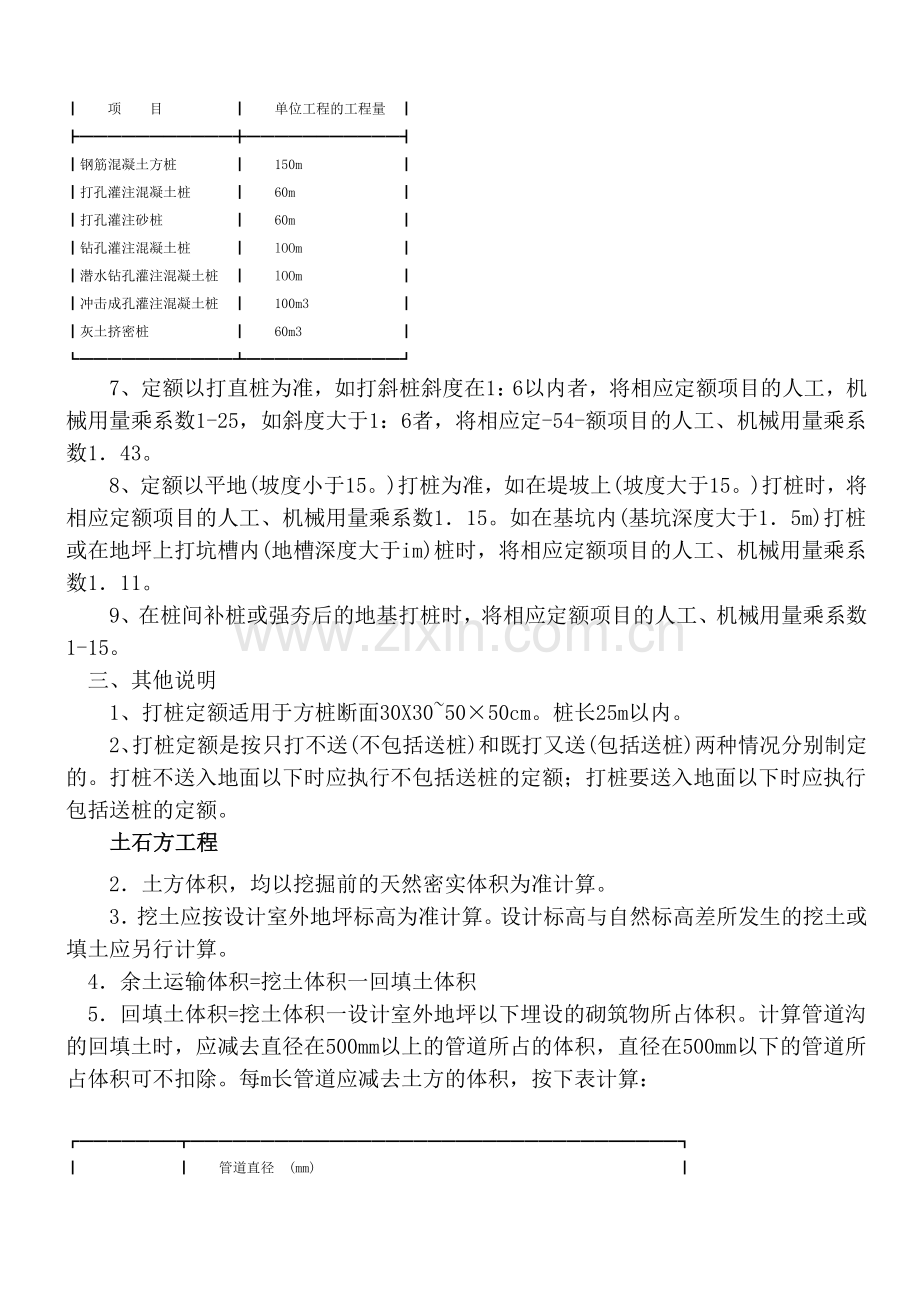

6、单位工程的打(灌注)桩工程量在下表规定数量以内时，按相应定额项目的人工、机械用量乘系数1．25计算。
┏━━━━━━━━━━━┳━━━━━━━━━━━┓
┃ 项 目 ┃ 单位工程的工程量 ┃
┣━━━━━━━━━━━╋━━━━━━━━━━━┫
┃钢筋混凝土方桩 ┃ 150m ┃
┃打孔灌注混凝土桩 ┃ 60m ┃
┃打孔灌注砂桩 ┃ 60m ┃
┃钻孔灌注混凝土桩 ┃ lOOm ┃
┃潜水钻孔灌注混凝土桩 ┃ lOOm ┃
┃冲击成孔灌注混凝土桩 ┃ 100m3 ┃
┃灰土挤密桩 ┃ 60m3 ┃
┗━━━━━━━━━━━┻━━━━━━━━━━━┛
7、定额以打直桩为准，如打斜桩斜度在1：6以内者，将相应定额项目的人工，机械用量乘系数1-25，如斜度大于1：6者，将相应定-54-额项目的人工、机械用量乘系数1．43。
8、定额以平地(坡度小于15。)打桩为准，如在堤坡上(坡度大于15。)打桩时，将相应定额项目的人工、机械用量乘系数1．15。如在基坑内(基坑深度大于1．5m)打桩或在地坪上打坑槽内(地槽深度大于im)桩时，将相应定额项目的人工、机械用量乘系数1．11。
9、在桩间补桩或强夯后的地基打桩时，将相应定额项目的人工、机械用量乘系数1-15。
三、其他说明
1、打桩定额适用于方桩断面30X30~50×50cm。桩长25m以内。
2、打桩定额是按只打不送(不包括送桩)和既打又送(包括送桩)两种情况分别制定的。打桩不送入地面以下时应执行不包括送桩的定额；打桩要送入地面以下时应执行包括送桩的定额。
土石方工程
2．土方体积，均以挖掘前的天然密实体积为准计算。
3．挖土应按设计室外地坪标高为准计算。设计标高与自然标高差所发生的挖土或填土应另行计算。
4．余土运输体积=挖土体积一回填土体积
5．回填土体积=挖土体积一设计室外地坪以下埋设的砌筑物所占体积。计算管道沟的回填土时，应减去直径在500mm以上的管道所占的体积，直径在500mm以下的管道所占体积可不扣除。每m长管道应减去土方的体积，按下表计算：

┏━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
┃ ┃ 管道直径 (mm) ┃
┃ ┣━━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┫
┃ 项 目 ┃ 501—． ┃ 601— ┃ 801— ┃ 1001～ ┃ 1201— ┃ 1401～ ┃
┃ ┃ 600 ┃ 800 ┃ 1000 ┃ 1200 ┃ 1400 ┃ 1600 ┃
┃ ┣━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┫
┃ ┃ 应减去土方体积(m。) ┃
┣━━━━━━━╋━━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┫
┃ 钢管 ┃ O．21 ┃ 0．44 ┃ 0．71 ┃ ┃ ┃ ┃
┣━━━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━┫
┃ 铸铁管 ┃ O．24 ┃ 0．49 ┃ O．77 ┃ ┃ ┃ ┃
┣━━━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━┫
┃ 混凝土及 ┃ ┃ ┃ ┃ ┃ ┃ ┃
┃ 钢筋混凝 ┃ O．33 ┃ O．60 ┃ O．92 ┃ 1．15 ┃ 1．35 ┃ 1．55 ┃
┃ 土管 ┃ ┃ ┃ ┃ ┃ ┃ ┃
┗━━━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┛
6．平整场地是指厚度在0．30m以内的挖、填、找平，以Ⅲ2计算。建筑物或构筑物的平整场地工程量应按外墙外边线，每边各加2m计一14．箅。
7．原土夯实、碾压，按设计图示尺寸以m。计算。
8．填土夯实、碾压，按设计图示尺寸以m。计算。
9．凡平整场地厚度在0．30m以上，地槽(沟)底宽度在3m以上及地坑底面积在20m2以上的挖土，均按挖土方计算。凡坑底面积在20m2以内的挖土，按挖地坑计算。
lO．凡地槽、地沟底宽在3m以内，且地槽、地沟长度大于地槽、地沟底宽3倍的挖土，应按挖地槽、地沟土方计算。
11．地槽、地沟的长度应按下列规定计算：
(1)外墙的地槽按地槽中心线长度计算，内墙的地槽按地槽底部净长度计算，地槽边突出部分的体积应并入地槽内计算。
(2)室外地沟按地沟中心线长度计算。室内主地沟按中心线长度计算，次地沟按净长度或实际长度计算。地沟中各种井类及管道(不含铸铁给、排水管)接口等处需加宽增加的土方量，除底面积大于20m2的井类挖土可将增加工程量并入管沟内计算外，其他均不应增加计算。
(3)地沟中铺设铸铁给、排水管时，其管道接口处增加的挖土工程量，应按铸铁管道沟槽全部土方工程量增加2．5％计算。
12．地槽、地沟底部宽度应按设计规定计算，设计无规定时，可按下列规定计算：
(1)块石基础的地槽，可按块石基础底宽每边增加O．15m工作面计算。
(2)砖基础的地槽，可按砖基础底宽每边增加0．20m工作面计算．
(3)需支模板的混凝土基础或垫层，可按基础或垫层底宽每边增加O．30m工作面计算。
(4)基础需用卷材或防水砂浆做垂直防水或防潮层时，可将基础防水层或防潮层的一侧增加O．80m工作面计算。
(5)管沟的宽度可按下表计算。
┏━━━━━━━━┳━━━━━━━━┳━━━━━━━━┳━━━━━━━━┓
┃ ┃ ┃ ┃ ] ┃
┃ ┃铸铁管、钢管、 ┃混凝土及钢筋混 ┃ ┃
┃ ┃ ┃凝土管预应力混 ┃ 陶土管 ┃
┃管径 (mm) ┃石棉水泥管 ┃ ┃ ┃
┃ ┃ ┃ 凝土管 ┃ j ┃
┃ ┣━━━━━━━━┻━━━━━━━━┻━━━━━━━━┫
┃ ┃ 1 ┃
┃ ┃ 管沟底宽度(m) ； ┃
┣━━━━━━━━╋━━━━━━━━┳━━━━━━━━┳━━━━━━━━┫
┃ 50~75 ┃ 0．60 ┃ 0．80 ┃ 0．70 — ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 100—200 ┃ O．70 ┃ 0．90 ┃ 0．80 — ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 250~350 ┃ O．80 ┃ 1．00 ┃ O．90 ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 400—450 ┃ 1．00 ┃ 1．30 ┃ 1．10 ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 500．一600 ┃ 1．30 ┃ 1．50 ┃ 1.40 - ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 700~800 ┃ 1．60 ┃ 1．80 ┃ ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 900一1000 ┃ 1．80 ┃ 2．00 ┃ ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 1100一1200 ┃ 2．00 ┃ 2．30 ┃ ┃
┣━━━━━━━━╋━━━━━━━━╋━━━━━━━━╋━━━━━━━━┫
┃ 1300—1400 ┃ 2．20 ┃ 2．60 ┃ ┃
┗━━━━━━━━┻━━━━━━━━┻━━━━━━━━┻━━━━━━━━┛
13．挖土底部为斜坡形时，其挖土深度按平均深度计算。
14．计算放坡挖土工程量时，在交接处所产生重复工程量可不予扣除。在同一槽(沟)或坑内，如遇土壤类别不同时，应根据地质勘测资料分别计算，其放坡系数可按各类土壤的放坡系数与各类土壤占其全部深度的百分比加权计算·
15．挖沟槽、基坑土方需放坡时，放坡系数按下表规定计算。

┏━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━┓
┃ ┃ 坡度比例(高：宽) ┃ ┃
┃ ┣━━━━━━━┳━━━━━━━━━━━━━━━┫ ┃
┃ 土壤 ┃ ┃ 机械挖土 ┃放坡起点 ┃
┃ 类别 ┃人工挖土 ┃在槽、坑和 在槽、坑和 ┃深度(Ⅲ) ┃
┃ ┃ ┣━━━━━━━┳━━━━━━━┫ ┃
┃ ┃ ┃沟底挖土 ┃沟上边挖土 ┃ ┃
┣━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━┫
┃一、二类 ┃ 1： O．5 ┃ 1：0．33 ┃ 1：O．75 ┃ 1．20 ┃
┣━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━┫
┃ 三类 ┃ 1：O．33 ┃ 1：O．25 ┃ 1：0．67 ┃ 1．50 ┃
┣━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━━━╋━━━━━┫
┃ 四类 ┃ 1：0．25 ┃ 1：0．10 ┃ 1：O．33 ┃ 2．00 ┃
┗━━━━━┻━━━━━━━┻━━━━━━━┻━━━━━━━┻━━━━━┛
16．挖沟槽、基坑因支挡土板增加工作面，其挖土工程量按地槽、地沟、地坑增加工作面以后底宽，单面加O．10Ⅲ，双面加0．20m计算。对支挡土板的土方工程，不再计算放坡的工程量。
17．人工挖桩孔土方工程量按图示桩的不同断面积乘以设计桩孔中心线深度(含扩大头进入持力层部分)计算。持力层扩大头部分的四类土已综合在定额内，不再另行计算。
18．石方一般开挖及平整，按设计图示尺寸以Ⅲ。计算。
19．石方沟槽或地坑开挖，按设计图示尺寸另加允许超挖量以m3计算。允许超挖厚度：次坚石按O．20m计算，特坚石按O．15m计算。
20．土、石方运输的运距，应按下列规定计算：
(1)推土机推土运距：按挖方区重心至回填区(或堆放地点)重心之间的直线距离计算。
(2)铲运机运土运距：按挖方区重心至卸土区重心加转向距离45m计算。
(3)自卸汽车运土、石运距：按挖方区重心至填土区(或堆放地点)重心的最短距离计算。
21．挖掘机挖土方的定额项目内已综合了机械挖不到需人工开挖的工日数，不再计算人工挖土方。
22．地基强夯(包括低锤平拍)按设计图示的强夯有效面积、不同的夯击能和每点夯击数以。M2计算。需要分遍强夯时，按不同的夯击能和每点夯击数分遍计算。定额内未包括打试夯，发生时应按实计算。
二、调整系数
1、土壤含水率均以天然湿度为准，若挖土时含水率达到或超过25％时，应将定额相应项目的人工机械用量乘1．15系数进行换算。
2、运输夯填所需土方时，应将运输土方定额相应项目中人工、材料、机械用量乘1．2系数进行换算。
3、运输夯填后的剩余土方时，应将运输土方定额相应项目中人工、材料、机械用量乘0．8系数进行换算。
4、单位工程的机械挖土方，工程量小于2000m~和地基强夯面积小于600m。时，将各自相应定额项目的人工、材料、机械用量乘1．05系数进行换算。
5、推土机推土和铲运机铲运土方，当上坡坡度大于5％1寸，其运距按斜坡长度乘以下表系数计算。
┏━━━━┳━━━━━┳━━━━━┳━━━━━┳━━━━━┓
┃坡度％ ┃5～10以内 ┃ 15以内 ┃ 20以内 ┃ 25以内 ┃
┣━━━━╋━━━━━╋━━━━━╋━━━━━╋━━━━━┫
┃系数 ┃ 1．75 ┃ 2．00 ┃ 2．25 ┃ 2。50 ┃
┗━━━━┻━━━━━┻━━━━━┻━━━━━┻━━━━━┛
6、机械填土碾压的最佳压实系数为0．93，即干密度为1．6t／Ⅲ。，如设计要求压实系数超过O．93，干密度超过1_6t／Ⅲ3时，按填土面积增加一次原土碾压。
7、用抓铲挖掘机挖土时，将反铲挖掘机挖土定额项目内的单斗挖掘机用量乘1．35系数进行换算，其他不变。
8、推土机、铲运机，推、铲未经压实的积土时，应将一、二类土定额项目内人工、机械、材料用量乘系数0．87进行换算。
9、挖掘机和强夯机在垫板(或垫木)上进行工作时，应分别将定额项目内的挖掘机和强夯机用量乘1．25系数进行换算。其铺设垫板(或垫木)所用的材料、人工另行计算。 ：
三、其他说明
1、挖沟槽、基坑需支挡土板时，其费用按《甘肃省建设工程措施项目费定额》的规定计算。
2、定额中的爆破材料是按炮孔中无地下渗水、积水确定的，炮孔中若出现地下渗水、积水时，处理渗水、．积水的费用另行计算。。爆破需覆盖安全网、草袋及架设安全屏障等设施时，其费用另行计算。
3、已进行过竖向挖土或回填土的工程，不再计算平整场地。
4、原土翻夯可分别按相应的挖土项目和夯填土项目分别计算。
5、人工挖砂夹石按相应定额项目的四类土计算。
6、地基强夯需洒水或钻孔注水时，其费用可另行计算。
