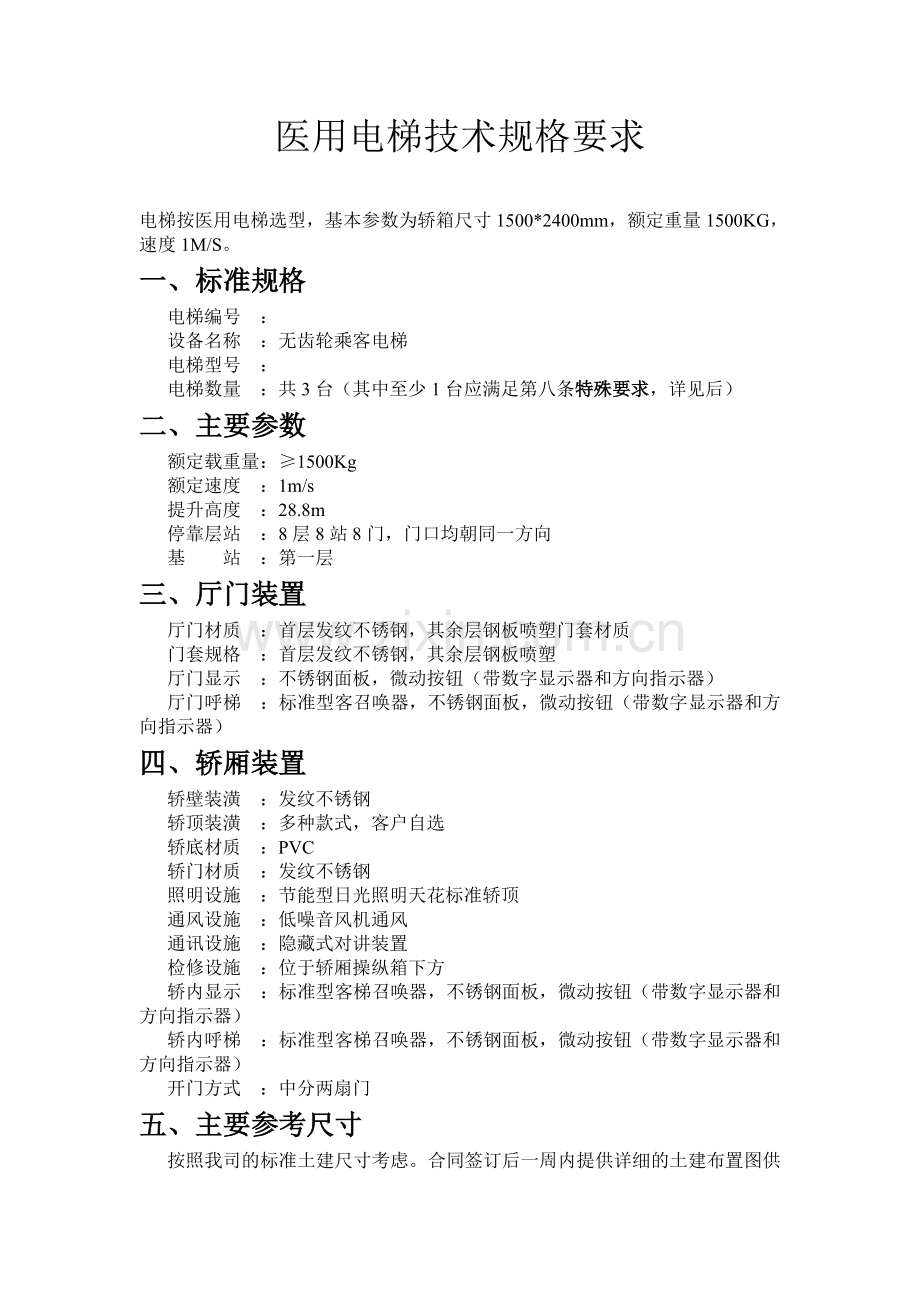

医用电梯技术规格要求

电梯按医用电梯选型，基本参数为轿箱尺寸1500*2400mm，额定重量1500KG，速度1M/S。
一、标准规格
电梯编号 ：
设备名称 ：无齿轮乘客电梯
电梯型号 ：
电梯数量 ：共3台（其中至少1台应满足第八条特殊要求，详见后）
二、主要参数
额定载重量：≥1500Kg
额定速度 ：1m/s
提升高度 ：28.8m
停靠层站 ：8层8站8门，门口均朝同一方向
基 站 ：第一层
三、厅门装置
厅门材质 ：首层发纹不锈钢，其余层钢板喷塑门套材质
门套规格 ：首层发纹不锈钢，其余层钢板喷塑
厅门显示 ：不锈钢面板，微动按钮（带数字显示器和方向指示器）
厅门呼梯 ：标准型客召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）
四、轿厢装置
轿壁装潢 ：发纹不锈钢
轿顶装潢 ：多种款式，客户自选
轿底材质 ：PVC
轿门材质 ：发纹不锈钢
照明设施 ：节能型日光照明天花标准轿顶
通风设施 ：低噪音风机通风
通讯设施 ：隐藏式对讲装置
检修设施 ：位于轿厢操纵箱下方
轿内显示 ：标准型客梯召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）
轿内呼梯 ：标准型客梯召唤器，不锈钢面板，微动按钮（带数字显示器和方向指示器）
开门方式 ：中分两扇门
五、主要参考尺寸
按照我司的标准土建尺寸考虑。合同签订后一周内提供详细的土建布置图供建筑单位施工。下列尺寸为单台电梯的参考数据，具体以建筑施工后数据为准。
井道净尺寸：2500mm（宽）×3000mm（深）
顶层高度 ：4500mm
底坑深度 ：1500mm
机房净尺寸：2500mm（宽）×5000mm（深）×3000mm（高）
门洞净尺寸：1400mm（宽）×2200mm（高）
轿厢外尺寸：1500mm（宽）×2400mm（深）
开门净尺寸：1200mm（宽）×2100mm（高）
六、工作条件
1、海拔高度不超过1000m；
2、机房内的空气温度应保持在5~40℃之间；
3、运行地点的最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃：
4、供电电压相对额定电压的波动应在±10%的范围内；
5、环境空气中不应含有腐蚀性和易燃性气体及导电尘埃存在。
七、电力提供
1、动力电源：
电压：380V±7%
频率：50Hz
相数：3相5线制，零线和地线始终分开
2、照明电源：
电压：220V
频率：500Hz
相数：单相
八、特殊要求：三台医用电梯中至少一台医用电梯应满足以下三个要求
1、无障碍（残疾人用）
2、语音提示（盲人用）
3、触摸按键（盲人用）
