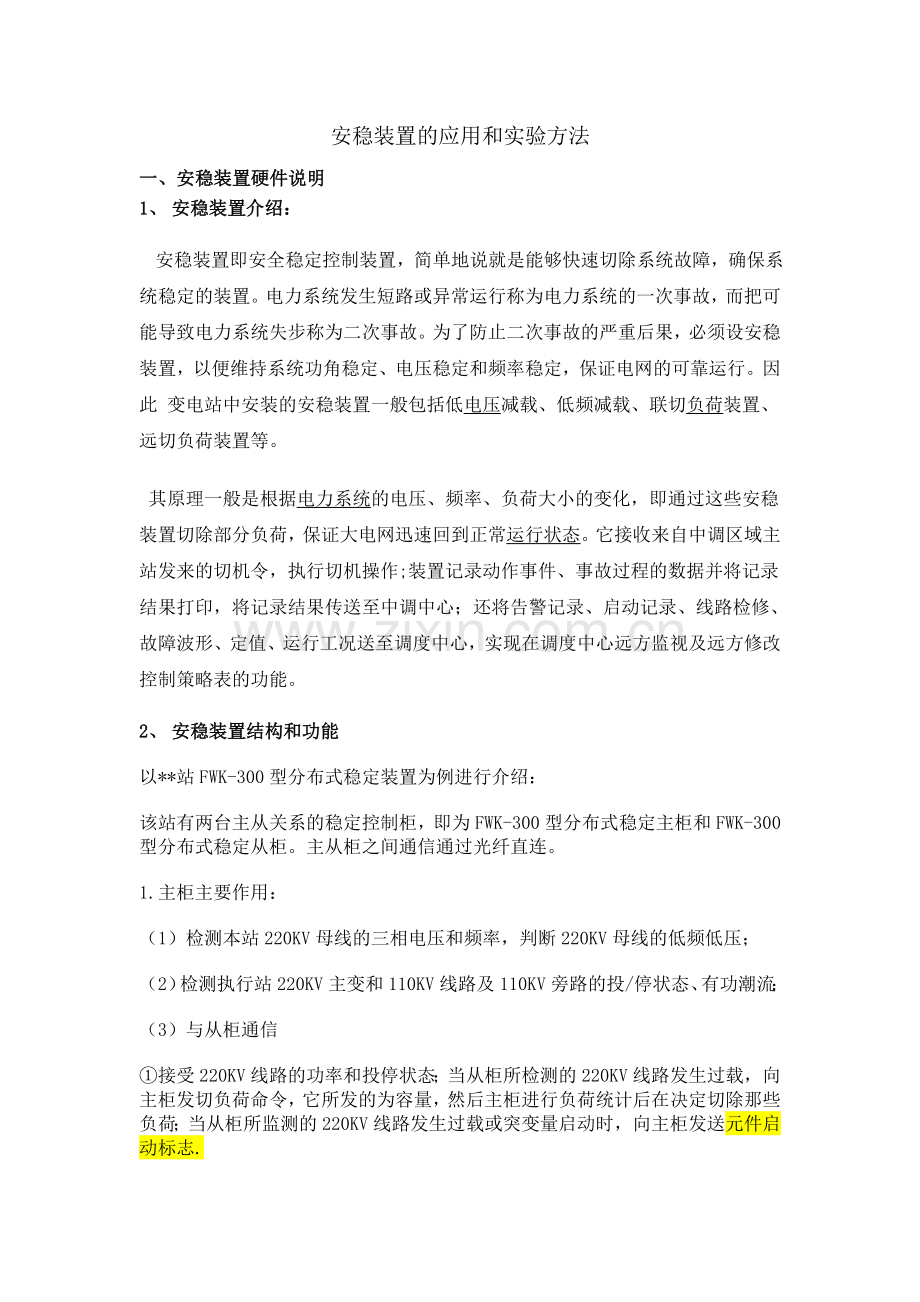

安稳装置的应用和实验方法
一、安稳装置硬件说明
1、 安稳装置介绍：
  安稳装置即安全稳定控制装置，简单地说就是能够快速切除系统故障，确保系统稳定的装置。电力系统发生短路或异常运行称为电力系统的一次事故，而把可能导致电力系统失步称为二次事故。为了防止二次事故的严重后果，必须设安稳装置，以便维持系统功角稳定、电压稳定和频率稳定，保证电网的可靠运行。因此 变电站中安装的安稳装置一般包括低电压减载、低频减载、联切负荷装置、远切负荷装置等。
其原理一般是根据电力系统的电压、频率、负荷大小的变化，即通过这些安稳装置切除部分负荷，保证大电网迅速回到正常运行状态。它接收来自中调区域主站发来的切机令，执行切机操作;装置记录动作事件、事故过程的数据并将记录结果打印，将记录结果传送至中调中心；还将告警记录、启动记录、线路检修、故障波形、定值、运行工况送至调度中心，实现在调度中心远方监视及远方修改控制策略表的功能。
2、 安稳装置结构和功能
以**站FWK-300型分布式稳定装置为例进行介绍：
该站有两台主从关系的稳定控制柜，即为FWK-300型分布式稳定主柜和FWK-300型分布式稳定从柜。主从柜之间通信通过光纤直连。
1.主柜主要作用：
（1）检测本站220KV母线的三相电压和频率，判断220KV母线的低频低压；
（2）检测执行站220KV主变和110KV线路及110KV旁路的投/停状态、有功潮流；
（3）与从柜通信

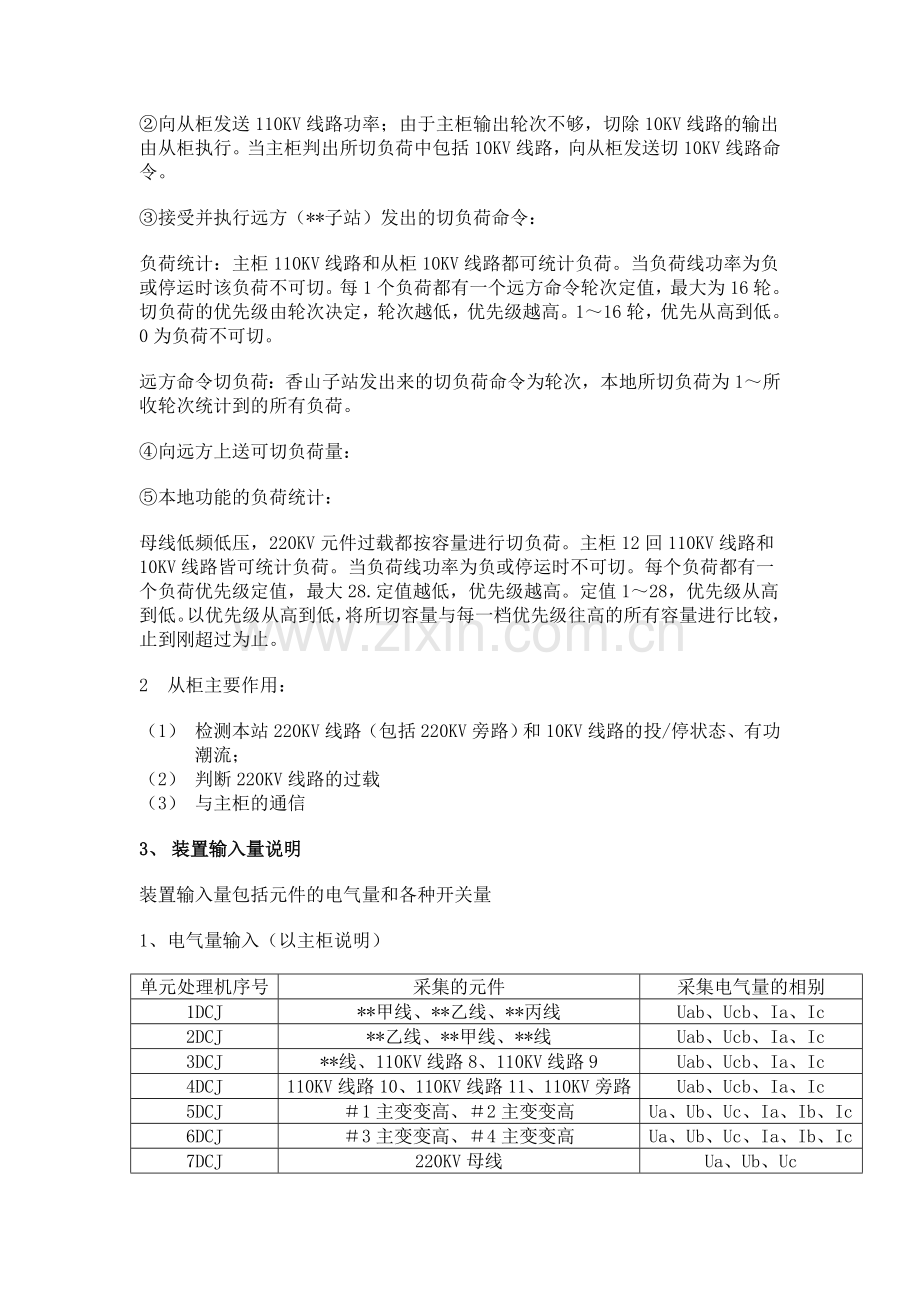

①接受220KV线路的功率和投停状态；当从柜所检测的220KV线路发生过载，向主柜发切负荷命令，它所发的为容量，然后主柜进行负荷统计后在决定切除那些负荷；当从柜所监测的220KV线路发生过载或突变量启动时，向主柜发送元件启动标志.
②向从柜发送110KV线路功率；由于主柜输出轮次不够，切除10KV线路的输出由从柜执行。当主柜判出所切负荷中包括10KV线路，向从柜发送切10KV线路命令。
③接受并执行远方（**子站）发出的切负荷命令：
负荷统计：主柜110KV线路和从柜10KV线路都可统计负荷。当负荷线功率为负或停运时该负荷不可切。每1个负荷都有一个远方命令轮次定值，最大为16轮。切负荷的优先级由轮次决定，轮次越低，优先级越高。1～16轮，优先从高到低。0为负荷不可切。
远方命令切负荷：香山子站发出来的切负荷命令为轮次，本地所切负荷为1～所收轮次统计到的所有负荷。
④向远方上送可切负荷量：
⑤本地功能的负荷统计：
母线低频低压，220KV元件过载都按容量进行切负荷。主柜12回110KV线路和10KV线路皆可统计负荷。当负荷线功率为负或停运时不可切。每个负荷都有一个负荷优先级定值，最大28.定值越低，优先级越高。定值1～28，优先级从高到低。以优先级从高到低，将所切容量与每一档优先级往高的所有容量进行比较，止到刚超过为止。
2 从柜主要作用：
（1） 检测本站220KV线路（包括220KV旁路）和10KV线路的投/停状态、有功潮流；
（2） 判断220KV线路的过载
（3） 与主柜的通信
3、 装置输入量说明
装置输入量包括元件的电气量和各种开关量
1、 电气量输入（以主柜说明）
单元处理机序号
采集的元件
采集电气量的相别
1DCJ
**甲线、**乙线、**丙线
Uab、Ucb、Ia、Ic
2DCJ
**乙线、**甲线、**线
Uab、Ucb、Ia、Ic
3DCJ
**线、110KV线路8、110KV线路9
Uab、Ucb、Ia、Ic
4DCJ
110KV线路10、110KV线路11、110KV旁路
Uab、Ucb、Ia、Ic
5DCJ
＃1主变变高、＃2主变变高
Ua、Ub、Uc、Ia、Ib、Ic
6DCJ
＃3主变变高、＃4主变变高
Ua、Ub、Uc、Ia、Ib、Ic
7DCJ
220KV母线
Ua、Ub、Uc

2、 开关量输入
开关量信号分强电开入与弱电开入。强电开入包括元件的跳闸信号和各种位置信号等，这些信号经强电继电器隔离与光电隔离双重隔离，保证有高度的抗干扰性能；弱电开入为功能压板投入信号与DCJ故障信号等，其中DCJ故障信号是装置内部模块间的数据交换。开关量在“装置正常数据显示”相应子菜单中有详细显示。

4、 、装置输出量说明
1、装置输出主要指“跳闸××线路”输出。
2、中央信号输出包括：动作、PT断线、异常、过载告警、通信异常、装置内部直流消失、装置外部直流消失等
5、通信连接
凤凰站配置两套装置之间相互独立，另外在通信机房装设用于远方通信的CSC-186A通信接口装置，通过2M光纤通道与其他站的安稳控制装置进行通信。其示意图：

二、判据方法
1、110KV线路、220KV元件的投停判据如下：
线路的功率PS3（投运功率）或两相电流≥Is1(投运电流)，判为线路投运；否则判为线路停运
2、 低频低压判据：（只判220KV母线电压及频率）
f≤flqs(频率启动值)；t≥tlqs(频率启动延时) 低频启动
f≤flqs1 t≥tlqs1 （低频1轮）（输出1）
f≤flqs2 t≥tlqs2 （低频2轮）（输出2）
………一共5轮 所有轮次都不受其他轮次动作影响
加速切：
f≤flqs(频率启动值)； (频率启动延时) 低频启动
f≤flqs1 d(f/t)bs≥df/dt≥d(f/t)2 t≥tld2 低频1、2、3轮同时动作
d(f/t)2≥df/dt≥d(f/t)1 t≥tld1 低频1、2轮同时动作
注：低压判据等同低频判据
注：低频、低压切负荷按照功率（定值要求）进行。假设定值要求切100MW，如果A线有功率60MW,B线有60MW，C线有70MW，则第一轮切A+B>100MW,即同时出口1、2。同理第2、3轮次（假设切负荷优先级一样的情况）
3、 过载判据：
（1）启动判据：主变过载启动：I≥IQD11 P≥0 过载功能压板（软压板）为1同时满足且持续时间Tqd,装置判过载启动
（2）告警判据：I≥IGJ11,∣P∣≥PGJ11 过载功能压板（软压板）为1同时满足且持续时间Tgj,装置判过载告警
（3）过载动作：I≥IS11, P≥0且∣P∣≥PS11 过载功能压板（软压板）为1且持续时间TS1后装置已过载启动，则装置过载动作。切除负荷容量＝过载动作时刻线路功率－过载动作功率定值系数（GZXS）×PS11
(4)过载持续动作：当判出线路过载动作后，则再等待延时TS2,接着再次进行该线路的过载功能判断。
例如：当判为主变过载需要切负荷，按照主变动作功率为480MW,现有800MW功率过载，功率系数0.5，则要切负荷功率为800－480×0.5＝560MW
设A线有200MW，B线有300MW，C线有300MW,D线有100MW,则过负荷切200（A）＋300(B)+300(C)>560MW;切后过载不告警后，则不会再动作；否则继续往下切D、E…到满足不过载要求为止。（假设切负荷优先级一样的情况）
装置判别元件潮流方向以流出母线为正、流入母线为负

三、日常维护
1、正常运行中的巡视和检查
检查内容：
（1）、装置电源指示灯均应点亮。
（2）、模件指示灯应显示正确，没有异常信号。
（3）、液晶显示屏上显示的时间基本正确、电压、电流、功率、相位及频率测量结果应正确。如果时间误差较大，应按照说明书的方法重新设定时间。如果测量误差较大，应查明原因，进行排查。
（4）、如装置与其他安稳装置有通信，应查看通信是否正常，是否有通信异常信号发出。发现装置异常，应立即处理，如处理不了，及时与厂家联系，尽快解决，并上报主管部门。如果PT断线引起的异常，应尽快查清断线原因，让PT回路恢复正常。如果装置指示灯紊乱或显示不正常，在仪式无法查清原因时，要申请退出装置出口压板，断开与装置所有通道，并上报主管部门。
（5）当发现装置判出的运行方式与实际运行方式不一致时，应立即向调度部门汇总，查明原因。
（6）检查液晶显示屏右下角显示的收到数据R及处理数据P应一致，如果显示某一数据不变化，说明装置有问题，应办理一定手续，并上报情况，进行处理。
（7）液晶显示屏上显示的时间基本正确，如果时间误差较大，应重新设定时间。

2、装置使用母线电压注意事项：
当其中一段母线试验时，一定要注意先断开本屏后上方相应的PT空开，核对 显示的母线电压确已消失，再进行母线的有关操作。防止在母线试验时引起的误动作。试验母线恢复运行后，再合上断开空开。
3、装置使用线路操作时注意事项：
检查当时的线路潮流或断面是否满足装置定值，如满足或超过定值，应先缓慢降低线路或断面潮流到动作定值以下，再进行操作，否则装置会判线路无故障跳闸。
4、定值修改
装置在运行过程中，必须将定值设置开关设在“禁止”位置。当需要修改定值时应按照说明书上方法修改定值，在修改完毕后一定要仔细检查、核对。注意修改定值之前应先断开出口压板，断开与本装置所有通信的通道。定值修改完毕后再投上被断开的压板。
定值设置开关在“允许”位置时，装置应退出，定值修改完毕后必须将该开关拨回“禁止”位置。
注：安稳执行新定值后，根据定值投退需要，通知继保班长或专责相应修改压板投退通知单，并及时与运行人员说明执行情况。工作负责人还需及时填写安稳定值执行情况的回执单，在安全生产管理系统中及时回填到相应专责处

5、 装置检验
5.1、风险预控
装置接入运行中的电流、电压回路，进行该装置检验，一次设备还在运行状态，因此在带电的TA、TV二次回路上做安全措施时应注意：
A、 工作时必须有专人监护，使用绝缘工具，并站在绝缘垫上。
B、 严禁将TA二次侧开路。
C、 短接TA二次绕组，必须使用短接片或短接线，短接应妥善可靠，严禁用导线缠绕。
D、 严禁在TA与短接端子之间的回路和导线上进行任何工作。
E、 工作必须认真、谨慎、不得将回路的永久接地点断开。
F、 电压互感器的二次回路通电试验时，为防止由二次侧向一次侧发送电的措施。
G、 严禁TV二次回路短接或接地。
H、 对装置通入的交流试验电流、电压，不得串入其他运行回路、
I、 使用的测试仪器要求接地
J、 启动失灵回路、启动远跳发信回路、保护启动发信回路等在端子排处将该回路断开，并保证妥善可靠。
K、 如果与对侧有通信联系，本侧所做的试验项目影响对侧时，要求断开通道。如果不能可靠断开通道，则要求对侧装置退出运行，断开压板， 对侧装置所有有关通道。
L、 在做自试验，应断开所有通信通道，断开本柜的出口压板，如做远传试验时，其余通道应全部断开，断开本柜的出口压板，并保证对侧装置出口压板已经退出。
5.2、检验项目
参照安稳装置作业表单项目执行
