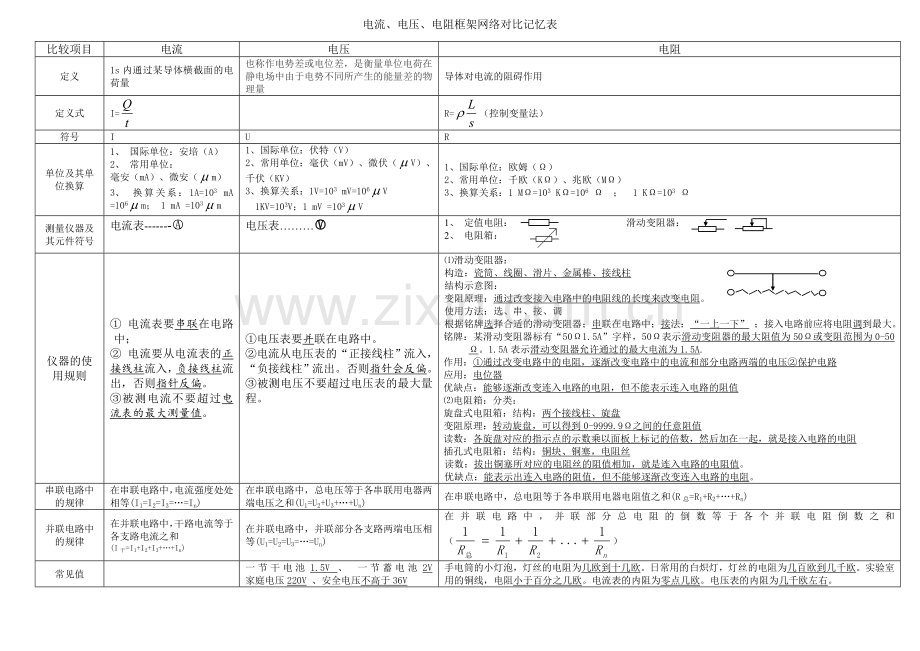

电流、电压、电阻框架网络对比记忆表
比较项目
电流
电压
电阻
定义
1s内通过某导体横截面的电荷量
也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量
导体对电流的阻碍作用
定义式
I=

R=（控制变量法）
符号
I
U
R
单位及其单位换算
1、 国际单位：安培（A）
2、 常用单位：
毫安（mA）、微安（m）
3、 换算关系：1A=103 mA =106m； 1 mA =103m
1、国际单位：伏特（V）
2、常用单位：毫伏（mV）、微伏（V）、
千伏（KV）
3、换算关系：1V=103 mV=106V
1KV=103V；1 mV =103V
1、国际单位：欧姆（Ω）
2、常用单位：千欧（KΩ）、兆欧（MΩ）
3、换算关系：1 MΩ=103 KΩ=106 Ω ； 1 KΩ=103 Ω
测量仪器及其元件符号
电流表-------
电压表………
1、 定值电阻： 滑动变阻器：
2、 电阻箱：

仪器的使用规则
① 电流表要串联在电路中；
② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的最大测量值。
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
⑴滑动变阻器：
构造：瓷筒、线圈、滑片、金属棒、接线柱
结构示意图：
变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
使用方法：选、串、接、调
根据铭牌选择合适的滑动变阻器；串联在电路中；接法：“一上一下” ；接入电路前应将电阻调到最大。
铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0-50Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A.
作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压②保护电路
应用：电位器
优缺点：能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值
⑵电阻箱：分类：
旋盘式电阻箱：结构：两个接线柱、旋盘
变阻原理：转动旋盘，可以得到0-9999.9Ω之间的任意阻值
读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻
插孔式电阻箱：结构：铜块、铜塞，电阻丝
读数：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。
优缺点：能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
串联电路中的规律
在串联电路中，电流强度处处相等(I1=I2=I3=…=In)
在串联电路中，总电压等于各串联用电器两端电压之和(U1=U2+U3+…+Un)
在串联电路中，总电阻等于各串联用电器电阻值之和(R总=R1+R2+…+Rn)
并联电路中的规律
在并联电路中，干路电流等于各支路电流之和
(I干=I1+I2+I3+…+In)
在并联电路中，并联部分各支路两端电压相等(U1=U2=U3=…=Un)
在并联电路中，并联部分总电阻的倒数等于各个并联电阻倒数之和（）
常见值

一节干电池1.5V 、 一节蓄电池2V 家庭电压220V 、安全电压不高于36V
手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。
