第三讲 框图专项
1．运行如图所示的程序，输出的结果是(　　)

A．2　　　　B．3　　　　C．5　　　　D．6
2．(2013年高考天津卷)阅读如图所示的程序框图，运行相应的程序．若输入x的值为1，则输出S的值为(　　)
A．64 B．73
C．512 D．585

(2题图)　　　　　　　　　 (3题图)
3．执行下面的程序框图，输出的S＝(　　)
A．25 B．9
C．17 D．20
4．根据下图所示的程序，当输入a，b分别为2,3时，最后输出的m的值为________．

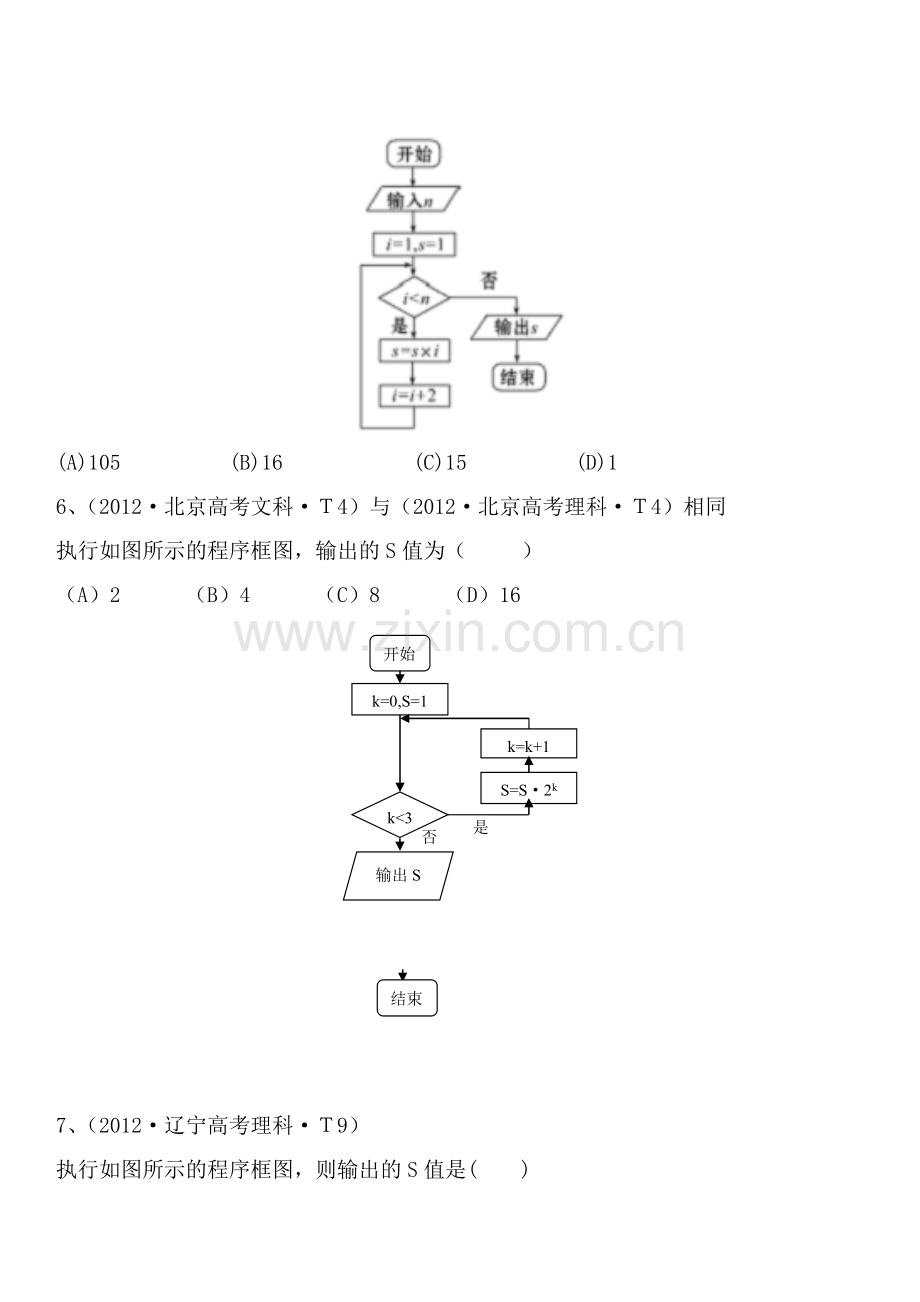

5、（2012·广东高考文科·Ｔ9）执行如图所示的程序图，若输入n的值为6，则输出s的值为（ ）

(A)105 (B)16 (C)15 (D)1
6、（2012·北京高考文科·Ｔ4）与（2012·北京高考理科·Ｔ4）相同
执行如图所示的程序框图，输出的S值为（ ）
（A）2 （B）4 （C）8 （D）16

结束
开始
k=0,S=1
k=k+1
S=S·2k
k<3
输出S
否
是

7、（2012·辽宁高考理科·Ｔ9）
执行如图所示的程序框图，则输出的S值是( )

(A) 1 (B) (C) (D) 4
8、（2012·安徽高考文科·Ｔ6）与（2012·安徽高考理科·Ｔ3）相同
如图所示，程序框图（算法流程图）的输出结果是（ ）

9、（2012·山东高考文科·Ｔ7）与（2012·山东高考理科·Ｔ6）相同
执行如图的程序框图，如果输入，那么输出的的值为( )

（A）2 （B）3 （C）4 （D）5
10、（2012·天津高考文科·Ｔ3）阅读如图所示的程序框图，运行相应的程序，则输出S的值为（ ）
(A)8 (B)18 (C)26 （D）80
11、（2012·天津高考理科·Ｔ3）阅读如图所示的程序框图，运行相应的程序，当输入x的值为-25时，输出x的值为（ ）
（A）-1 （B）1 （C）3 （D）9

11题图
10题图

12、 （2012·广东高考理科·Ｔ13）
执行如图所示的程序框图，若输入n的值为8，则输出s的值为 .
k=1, s=1
k=k+1

开始
结束
输出s
k<4?
是
否

13题图
12题图

13.（2012·福建高考理科·Ｔ12）阅读如图所示的程序框图，运行相应的程序，输出的s值等于_____________________.
14.（2012·江苏高考·Ｔ4）如图是一个算法流程图，则输出的k的值是 .
N
输出k
开始
结束
k←1
k2－5k+4>0
k←k +1
Y

14题图

15、（2012·湖南高考文科·Ｔ14）如果执行如图所示的程序框图，输入x=4.5,则输出的数i= .
16. （2012·湖南高考理科·Ｔ14）如果执行如图所示的程序框图，输入x=-1,n=3,则输出的数S= .

17题图
16题图

17.（2012·浙江高考文科·Ｔ13）与（2012·浙江高考理科·Ｔ12）相同
若某程序框图如图所示，则该程序运行后输出的值是__________.
18.（2012·湖北高考文科·Ｔ16）与（2012·湖北高考理科·Ｔ12）相同
20题图
阅读如图所示的程序框图，运行相应的程序，输出的结果s=_________.
