简单电路知识点总结.doc

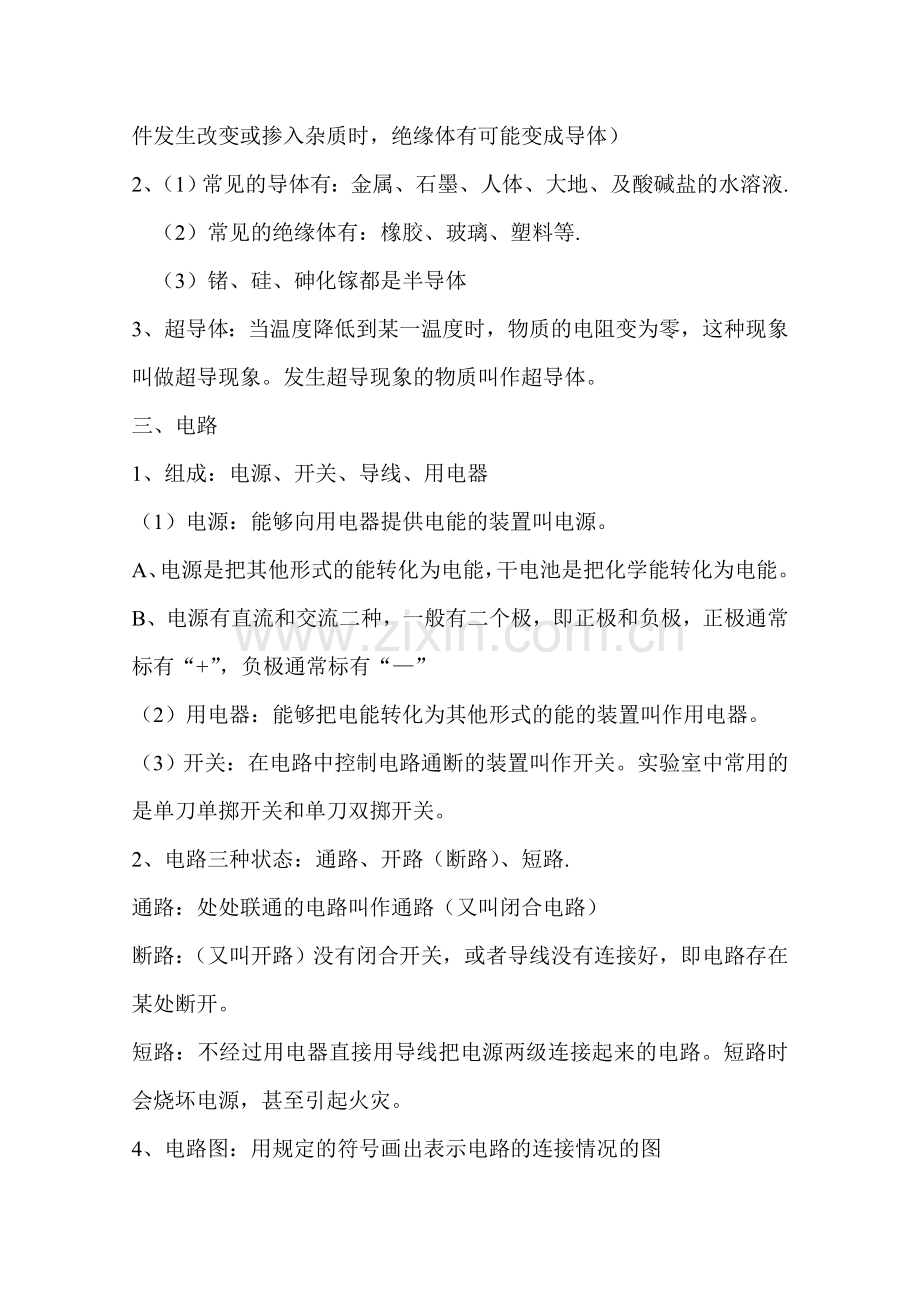

简单电路知识复习一、 电荷1、摩擦起电：用摩擦的方法使物体带电。摩擦起电并不是创造了电荷，只是电荷发生了转移。原因：由于不同物质的原子核对核外电子的束缚能力不同，当两个物体相互摩擦时，哪个物体的原子核对核外电子的束缚本领弱，它的一些电子就会转移到另一个物体上，失去电子的物体带正电，得到电子的物体带负电。2、二种电荷（1）电荷：物体具有吸引轻小物体的性质，即带了电或者带了电荷。（2）自然界中只有两种正负电荷，丝绸摩擦过的玻璃棒上所带的电荷叫正电荷；毛皮摩擦过的橡胶棒上所带的电荷叫做负电荷。（3）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。3、实验室用验电器检验物体是否带电 当带电的物体接触不带电的验电器的金属球时，就有一部分电荷转移到验电器的金属箔上，这二片金属箔由于带同种电荷互相排斥而张开。带电体所带的电荷越多，验电器金属箔张开的角度越大。二、导体和绝缘体1、根据材料的导电性，可以将物体分为导体、半导体和绝缘体。容易导电的物体是导体，不容易导电的物体是绝缘体，导电性能介于导体和绝缘体之间的叫半导体。导体和绝缘体之间没有绝对的界限.（即同种物质的导电性能并不是一成不变的，在外界温度、压力、光照等条件发生改变或掺入杂质时，绝缘体有可能变成导体）2、（1）常见的导体有：金属、石墨、人体、大地、及酸碱盐的水溶液.（2）常见的绝缘体有：橡胶、玻璃、塑料等. （3）锗、硅、砷化镓都是半导体3、超导体：当温度降低到某一温度时，物质的电阻变为零，这种现象叫做超导现象。发生超导现象的物质叫作超导体。三、电路1、组成：电源、开关、导线、用电器（1）电源：能够向用电器提供电能的装置叫电源。A、电源是把其他形式的能转化为电能，干电池是把化学能转化为电能。B、电源有直流和交流二种，一般有二个极，即正极和负极，正极通常标有“+”，负极通常标有“”（2）用电器：能够把电能转化为其他形式的能的装置叫作用电器。（3）开关：在电路中控制电路通断的装置叫作开关。实验室中常用的是单刀单掷开关和单刀双掷开关。2、电路三种状态：通路、开路（断路）、短路.通路：处处联通的电路叫作通路（又叫闭合电路）断路：（又叫开路）没有闭合开关，或者导线没有连接好，即电路存在某处断开。短路：不经过用电器直接用导线把电源两级连接起来的电路。短路时会烧坏电源，甚至引起火灾。4、电路图：用规定的符号画出表示电路的连接情况的图画电路图注意：（1）使用统一规定的符号 （2）尽量避免导线交叉 （3）连线要横平竖直，尽量使电路图简洁美观四、串联、并联1、串联：把电路中的元件依次连接起来的电路叫作串联。只要有某一处断开，整个电路就成为断路。2、并联：把电路中的元件并列的连接在电路中的二点之间。一个支路的某一处断开，其他支路的用电器仍可以继续工作。五、电流1、自由电子：在由大量金属原子组成的金属中，原子中离原子核最远的一些电子可以摆脱原子核的束缚，在整个金属中自由移动，这类电子叫作自由电子。可以自由运动的电荷叫自由电荷，金属导体中的自由电荷就是自由电子。2、电流形成：在电路中，由于电源的作用可使自由电荷定向移动，这种自由电荷的定向移动就形成了电流。3、电流方向：正电荷定向移动的方向为电流方向。电流从正极流出，经过用电器，流向电源负极4、用符号I表示，在国际单位制中电流的单位是安培，简称安，用符号A表示 1A=1000mA 1mA=1000A5、电流表：测量电路中电流大小的仪表，在电路图中的符号量程：00.6A，每小格表示的电流是0.02A 03A，每小格表示的是0.1A使用时注意事项：（1）使用前调零 （2）电流表必须串联 （3）绝对不能把电流表直接接在电源的正负极上 （4）被测电流不要超过电流表的量程六、电压1、电压是使电路中形成电流的原因，电源是提供电压的装置2、用符号U表示，在国际单位制中电压的单位是伏特，简称伏，用符号V表示 1kV=1000V 1V=1000mV 1mV=1000V3、电压表：测量电路中二点电压大小的仪表在电路中的符号 量程：03V，每小格表示的电压大小是0.1V 015V，每小格表示的电压大小是0.5V 使用时注意事项：（1）使用前调零 （2）电压表并联在被测电路二端 （3）使电流从标有“3”或“15”的接线柱流入，再从标有“”号的接线柱流出 （4）被测电压不要超过电压表的量程七、电阻1、表示导体对电流阻碍作用大小的物理量，用R表示。在国际单位制电阻的单位是欧姆，简称欧，用符号表示。 1M=1000K 1K=10002、决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。 *金属导体的电阻通常随温度的升高而增大八、变阻器1、滑动变阻器：原理：利用改变它接入电路的电阻线的长度来改变电阻大小的。作用：通过改变接入电路中的电阻来改变电路中的电流。铭牌：如一个滑动变阻器标有;50;2A;表示的意义是：阻值的变化范围是050;，允许通过的最大电流是2A。正确使用：A应串联在电路中使用；B接线要;一上一下;；C通电前应把阻值调至最大的地方。2、变阻箱：是能够表示出电阻值的变阻器。
