吴江市区域供水第二水厂（一期）工程 基坑挖土施工方案
基坑挖土施工方案

一、基坑挖土

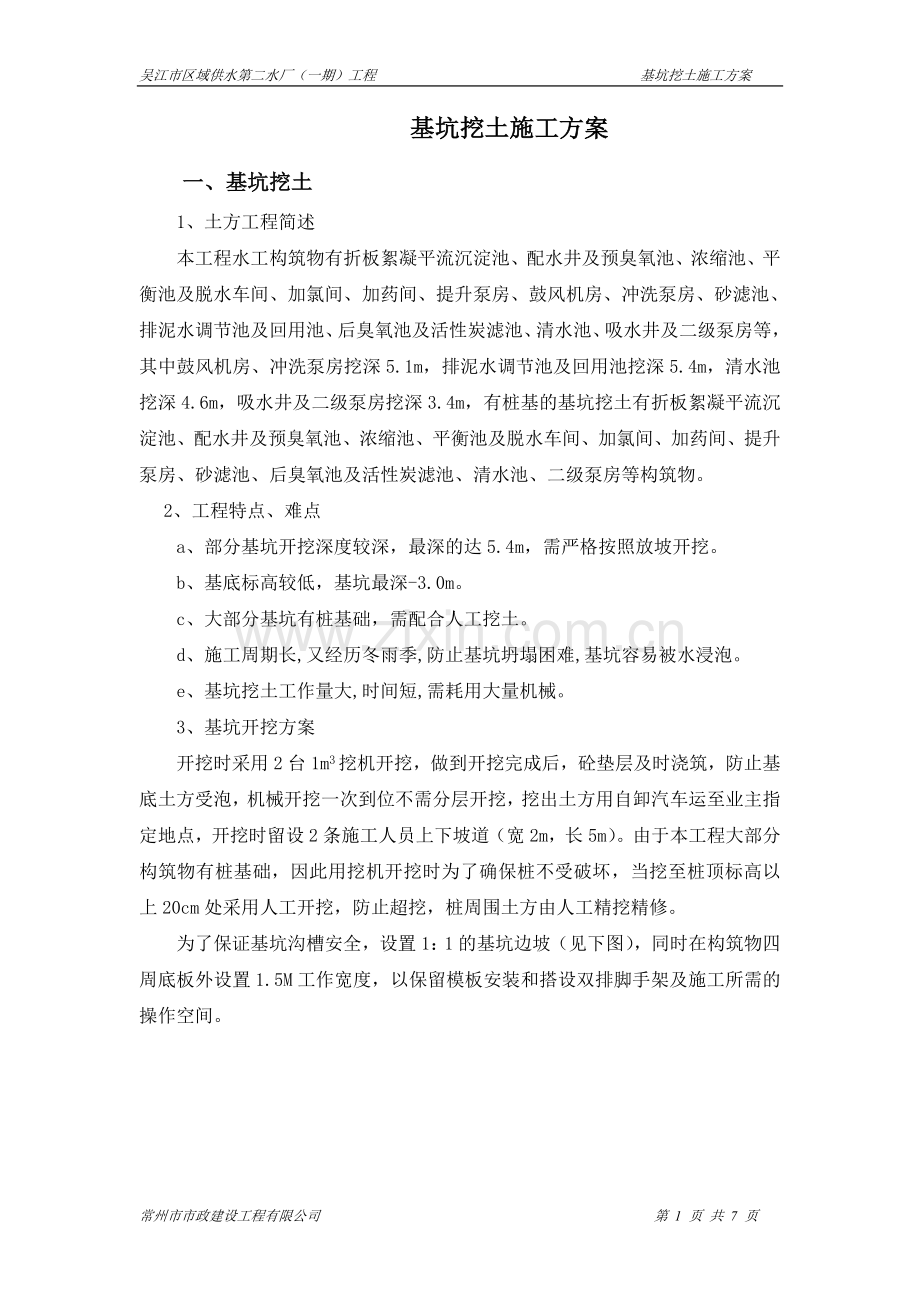

1、土方工程简述
本工程水工构筑物有折板絮凝平流沉淀池、配水井及预臭氧池、浓缩池、平衡池及脱水车间、加氯间、加药间、提升泵房、鼓风机房、冲洗泵房、砂滤池、排泥水调节池及回用池、后臭氧池及活性炭滤池、清水池、吸水井及二级泵房等，其中鼓风机房、冲洗泵房挖深5.1m，排泥水调节池及回用池挖深5.4m，清水池挖深4.6m，吸水井及二级泵房挖深3.4m，有桩基的基坑挖土有折板絮凝平流沉淀池、配水井及预臭氧池、浓缩池、平衡池及脱水车间、加氯间、加药间、提升泵房、砂滤池、后臭氧池及活性炭滤池、清水池、二级泵房等构筑物。
2、工程特点、难点
a、部分基坑开挖深度较深，最深的达5.4m，需严格按照放坡开挖。
b、基底标高较低，基坑最深-3.0m。
c、大部分基坑有桩基础，需配合人工挖土。
d、施工周期长,又经历冬雨季,防止基坑坍塌困难,基坑容易被水浸泡。
e、基坑挖土工作量大,时间短,需耗用大量机械。
3、基坑开挖方案
开挖时采用2台1m3挖机开挖，做到开挖完成后，砼垫层及时浇筑，防止基底土方受泡，机械开挖一次到位不需分层开挖，挖出土方用自卸汽车运至业主指定地点，开挖时留设2条施工人员上下坡道（宽2m，长5m）。由于本工程大部分构筑物有桩基础，因此用挖机开挖时为了确保桩不受破坏，当挖至桩顶标高以上20cm处采用人工开挖，防止超挖，桩周围土方由人工精挖精修。
为了保证基坑沟槽安全，设置1：1的基坑边坡（见下图），同时在构筑物四周底板外设置1.5M工作宽度，以保留模板安装和搭设双排脚手架及施工所需的操作空间。

原地面

1:1
底标高
集水沟、坑

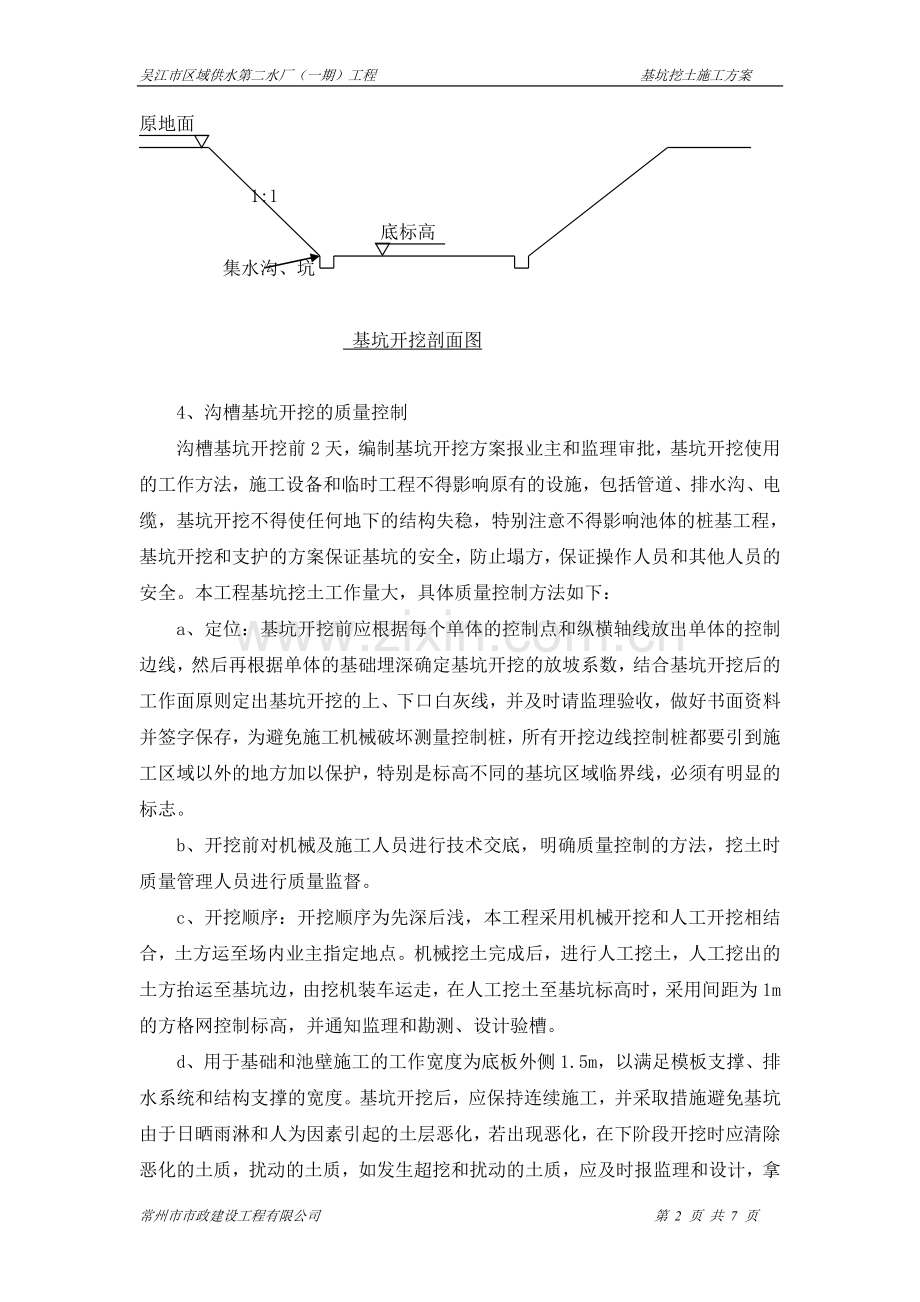

基坑开挖剖面图

4、沟槽基坑开挖的质量控制
沟槽基坑开挖前2天，编制基坑开挖方案报业主和监理审批，基坑开挖使用的工作方法，施工设备和临时工程不得影响原有的设施，包括管道、排水沟、电缆，基坑开挖不得使任何地下的结构失稳，特别注意不得影响池体的桩基工程，基坑开挖和支护的方案保证基坑的安全，防止塌方，保证操作人员和其他人员的安全。本工程基坑挖土工作量大，具体质量控制方法如下：
a、定位：基坑开挖前应根据每个单体的控制点和纵横轴线放出单体的控制边线，然后再根据单体的基础埋深确定基坑开挖的放坡系数，结合基坑开挖后的工作面原则定出基坑开挖的上、下口白灰线，并及时请监理验收，做好书面资料并签字保存，为避免施工机械破坏测量控制桩，所有开挖边线控制桩都要引到施工区域以外的地方加以保护，特别是标高不同的基坑区域临界线，必须有明显的标志。
b、开挖前对机械及施工人员进行技术交底，明确质量控制的方法，挖土时质量管理人员进行质量监督。
c、开挖顺序：开挖顺序为先深后浅，本工程采用机械开挖和人工开挖相结合，土方运至场内业主指定地点。机械挖土完成后，进行人工挖土，人工挖出的土方抬运至基坑边，由挖机装车运走，在人工挖土至基坑标高时，采用间距为1m的方格网控制标高，并通知监理和勘测、设计验槽。
d、用于基础和池壁施工的工作宽度为底板外侧1.5m，以满足模板支撑、排水系统和结构支撑的宽度。基坑开挖后，应保持连续施工，并采取措施避免基坑由于日晒雨淋和人为因素引起的土层恶化，若出现恶化，在下阶段开挖时应清除恶化的土质，扰动的土质，如发生超挖和扰动的土质，应及时报监理和设计，拿出处理方案（如砂石回填或混凝土回填）认可。
e、对于建筑物，为了便于控制地梁开挖的位置偏差和高程偏差，地梁挖土拟采用机械开挖人工修底20cm。
f、对于有桩基的基坑开挖，应根据设计要求，基坑在开挖及施工过程中，不可扰动持力土层及桩基础，机械挖土时，挖到坑底标高上20cm左右，局部虚土由人工铲除后夯填黄砂，余土由人工开挖，并应挖土一段，垫层及时浇捣一段，在挖土过程中应注意工程桩的保护，若在挖土过程中遇地下暗浜，则应立即通知设计单位，采取基底加固措施。
二、回填土工程
池体浇筑结束、待满池试验结束后，马上进行回填土、夯实，回填时采用粘土回填，在土方堆放场地运至基坑边回填。回填土厚度每层控制在25cm以内，回填土尽可能使用土质较好的粘土，回填时严禁带水作业，用打夯机夯实，回填土质量的好坏关系到防水工程质量及管线的安装质量，如果回填土夯实密度不够，会引起结构不均匀沉降，而影响管道和构筑物的正常使用，
在施工时，按频率要求用环刀法测定密实度。
回填结构物 最小90％
回填管道或其他敏感的结构物上方0.5m以内 最小85％
回填道路下面 最小95％
三、排水方案
根据地质报告，基坑底部无承压地下水，因此施工排水采用明沟排水，把渗入基坑的地下水用明沟集中到集水坑中，再用抽水设备把水抽走（见附图）。具体为：在基坑四周设30*30cm集水沟，坡度1-3%，坡向集水井，沿长度方向每30米设50*50cm的集水坑。每1000m2基坑面积设置一台水泵抽水，确保基坑明排水畅通，确保基坑土质不受水浸泡。对基坑抽排出的地下水作有效疏导（即坑内集水沟的地下水一定要抽排到地表排水沟），避免向基坑回流、回渗。在基坑外设一排水沟，以防止地面积水流入基坑内，坑外排水沟布于距坑壁1.5m外，呈环形封闭状，在基坑开挖前预先修好，水沟宽1.2m、深0.8m，根据现场具体情况，在适当位置修筑沉淀池，基坑内抽排出的地下水经沉淀池沉淀后，排入周边河道（见附图），不得排至路面影响交通。

集水沟 集水坑

构 筑 物

集水沟 水流方向 基坑下口线
基坑明沟排水平面图

四、施工进度保证措施：
a、做好各项准备工作，确保机械、材料、人员等按计划要求到位，工期来不及时应立即增加人员和设备。
b、按计划组织施工，发现偏差及时采取措施增加设备、人员，延长作业时间予以纠正。
c、服从建设单位管理；加强同总包及其他相关单位的协调，减少或防止干扰，确保施工正常开展。
d、做好运输道路的维护工作。
五、现场文明施工安全生产保证措施
为了保证基坑开挖的顺利实施，施工期间项目经理部组织由项目经理为安全主要负责人的领导小组，现场由技术负责人、专职安全员、施工员等人员组成的安全管理团队。
具体安全网络管理图如下：

项目经理：刘春大

技术负责人：王鑫芷

专职安全员：陈煜

施工班组

安全管理小组主要负责整个工程安全工作，贯彻执行国家有关安全施工的方针政策、法令、规章制度和上级有关规定。
项目经理在工程安全上负全面责任。工地专职安全员的职责是认真贯彻执行上级有关安全施工的规定，推动和组织施工中的安全工作，在业务上接受上一级安全管理部门的领导。现场主要协助班组长组织安全活动，进行现场安全检查，巡察施工中可能出现的安全隐患，及时提出报告可能出现的各种情况。将安全隐患消除在萌芽中。其它各相关安全责任人做好各自的安全防卫工作。
根据施工的情况，现场围护是我方在施工整个基坑时对外安全的主要措施。现场将施工区域进行围护。现场围护将采用钢管支架维护（局部基坑较浅采用彩旗围护），设置警示灯等，提示施工车辆、人员通行时注意安全。围护为全封闭，留开口处派专人值班。不允许非施工人员进出。在基坑开挖施工过程中设置专职安全巡察人员负责对施工现场的观察和监测，发现基坑边坡土方有坠落、坍方的征兆时，及时通知坑底作业人员撤离开现场。巡察人员做到早到晚退，确保坑底无作业人员时才能离开现场。
严格遵守现场文明施工及环境管理规定的有关要求，做到文明施工、不扰民。施工场地的使用服从建设或总包单位的安排，进入现场的材料、设备等按事先确定的位置放置并保持现场的整洁。
加强对职工进行安全知识和安全意识教育，施工中严格执行安全操作规程，特殊作业人员实行持证上岗。加强对机械设备和现场用电设施等的维护管理和检查，确保正常运转和安全使用。
现场安全员做好日常检查工作，发现问题立即纠正并做好检查记录。遵守施工现场有关安全规定，基坑开挖、沟槽开挖前做好机械、人员安全技术交底工作，督促施工人员个人安全防护工作的到位。
六、应急预案
本工程部分基坑开挖深度超过五米，土体塌方、临边坠落是该工程的主要不安全因素。
为避免土体塌方造成的人身伤害及财产损失，应采取如下措施：
1、及时排水，在坑底设置集水坑，便于水泵安置抽水；
2、局部设置支撑；
3、杜绝土体在基坑边堆放，多余零星土方开挖时清理干净，无杂物及多土，防止增加边坡的重量造成塌方。
基坑施工因在现有施工便道旁进行土体开挖，为确保施工车辆的安全，在临边进行全面围护，禁止非施工人员进场。
为确保施工期间的安全，不发生意外人身、财产事故，施工期间我项目部派专人二十四小时巡查。主要任务观察土体的安全性及围护的到位情况。发生土体松动、基坑积水及围护不到位的情况及时向项目部汇报。项目部及时针对出现的情况及时采取以下措施：
1、坍塌、物体打击、机械伤害的急救措施：
（1）采用加压包扎止血法等方法进行止血，防止过多出血；
（2）采用三角巾、四头带或专用绷带等进行包扎，防止感染、压迫止血、固定骨折；
（3）采用夹板等进行骨折固定，防止骨头错位；
（4）采用担架或徒手进行伤员搬运，及时送附近医疗机构进行救治。
2、坍塌处理：
（1）清理坍塌现场，抢救人员，对坍塌范围前后进行支护加固，以防止坍塌扩大；
（2）处理土石方坍塌时应加强防排水工作，治坍应先治水，开挖截水沟，以免坍方扩大。
具体救援线路为：自环湖路右转往云龙西路，然后往鲈乡南路方向左转，最后到达高新路路口左转到达苏州永鼎医院。
