干粉撒覆水泥基渗透结晶型防水材料(cccw)施工工艺_secret.doc

撒覆CCCW干粉工艺防水施工工艺

[摘 要] 通过工程应用实践，阐述了水泥基渗透结晶型防水材料（CCCW）的作用机理、材料特点及施工工艺，与传统卷材和防水涂料比较，在施工速度、防水效果和经济性方面优势明显。该论文于2006年11月在《建筑施工》发表。
[关键词] 干粉 渗透结晶 经济性
1、工程概况

第 4 页 共 5 页
***，地下1层，地上30～34层，总建筑面积270 000m2,其中地下室建筑面积60 000m2,基坑开挖深度7.6m，地下水位埋深1.2m，地下室防水等级2级；基础底板防水采用干粉撒覆水泥基渗透结晶型防水材料（简称CCCW，细杨XY-01）。

CCCW（细杨XY-01）

2、作用机理
水泥基渗透结晶型防水材料，以硅酸盐水泥或普通硅酸盐水泥、石英砂为基料，掺入活性化学物质制成的粉末状新型刚性防水材料。

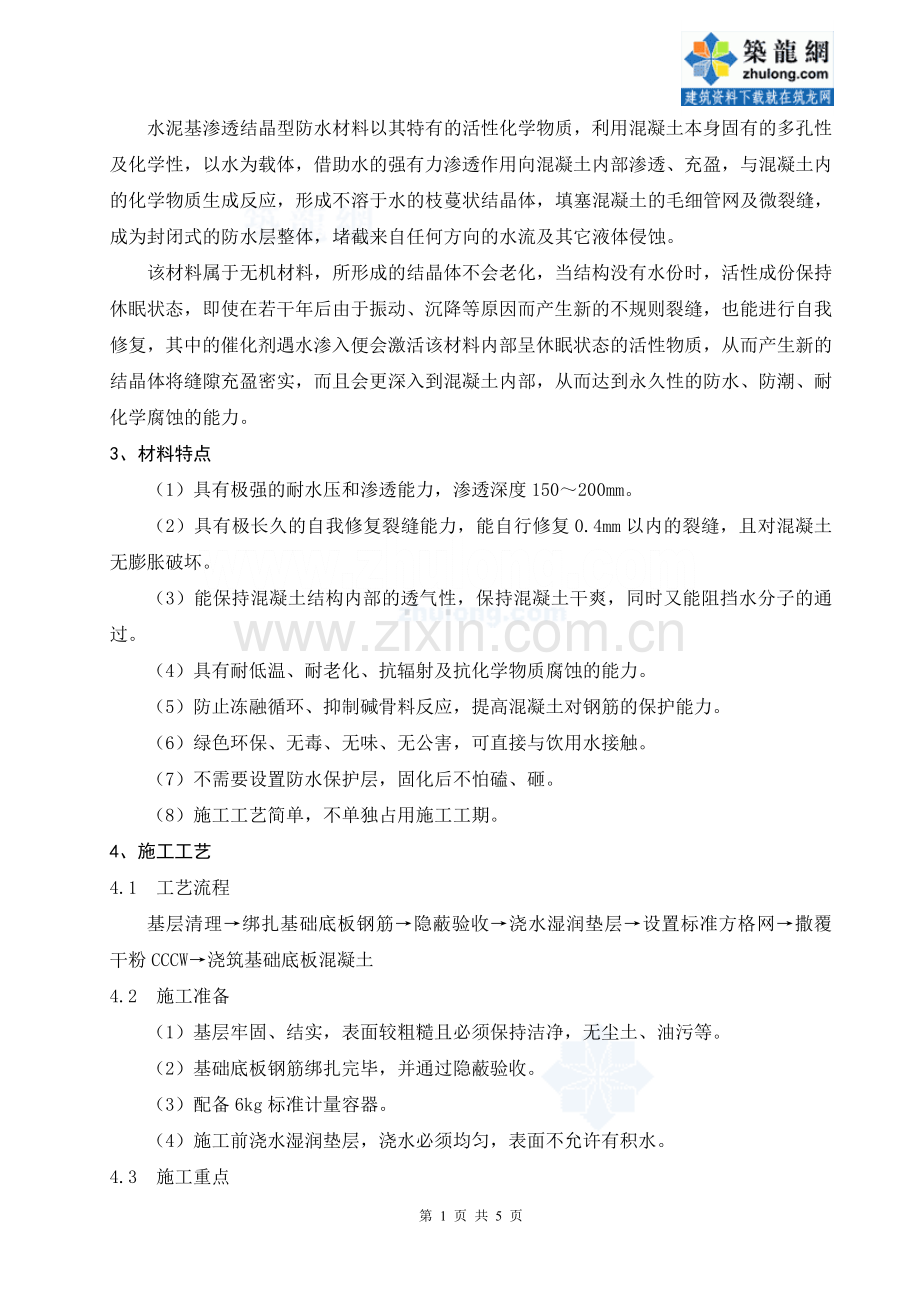

水泥基渗透结晶型防水材料以其特有的活性化学物质，利用混凝土本身固有的多孔性及化学性，以水为载体，借助水的强有力渗透作用向混凝土内部渗透、充盈，与混凝土内的化学物质生成反应，形成不溶于水的枝蔓状结晶体，填塞混凝土的毛细管网及微裂缝，成为封闭式的防水层整体，堵截来自任何方向的水流及其它液体侵蚀。
该材料属于无机材料，所形成的结晶体不会老化，当结构没有水份时，活性成份保持休眠状态，即使在若干年后由于振动、沉降等原因而产生新的不规则裂缝，也能进行自我修复，其中的催化剂遇水渗入便会激活该材料内部呈休眠状态的活性物质，从而产生新的结晶体将缝隙充盈密实，而且会更深入到混凝土内部，从而达到永久性的防水、防潮、耐化学腐蚀的能力。
3、材料特点
（1）具有极强的耐水压和渗透能力，渗透深度150～200mm。
（2）具有极长久的自我修复裂缝能力，能自行修复0.4mm以内的裂缝，且对混凝土无膨胀破坏。
（3）能保持混凝土结构内部的透气性，保持混凝土干爽，同时又能阻挡水分子的通过。
（4）具有耐低温、耐老化、抗辐射及抗化学物质腐蚀的能力。
（5）防止冻融循环、抑制碱骨料反应，提高混凝土对钢筋的保护能力。
（6）绿色环保、无毒、无味、无公害，可直接与饮用水接触。
（7）不需要设置防水保护层，固化后不怕磕、砸。
（8）施工工艺简单，不单独占用施工工期。
4、施工工艺
4.1 工艺流程
基层清理→绑扎基础底板钢筋→隐蔽验收→浇水湿润垫层→设置标准方格网→撒覆干粉CCCW→浇筑基础底板混凝土
4.2 施工准备
（1）基层牢固、结实，表面较粗糙且必须保持洁净，无尘土、油污等。
（2）基础底板钢筋绑扎完毕，并通过隐蔽验收。
（3）配备6kg标准计量容器。
（4）施工前浇水湿润垫层，浇水必须均匀，表面不允许有积水。
4.3 施工重点

（1）干粉用量为1.5 kg/m2，用6kg标准计量容器量取。
（2）施工时间控制在基础底板混凝土浇筑前30分钟开始。
（3）干粉撒覆时，用2m×2m长直条围成若干个标准方格网（每方格网4m2），将防水材料均匀撒在方格网中，用量略大于6kg，以补充撒落在钢筋上的那一部分干粉，在基础梁、纵横梁交接节点等钢筋较密区域，干粉用量增加2倍。
（4）由于施工中其它原因产生的施工冷缝，在浇筑混凝土前按照规范要求进行施工缝清理后再补撒干粉，干粉用量增加2倍。

设置标准方格网

撒覆CCCW干粉
4.4 注意事项
（1）施工时风力不得大于4级。
（2）禁止在雨、雪天施工。
（3）基层不得有明显积水。
（4）操作人员应戴好口罩、目镜和橡胶手套，防止粉尘伤及眼睛、皮肤。
5、效益分析
（1）CCCW与市场几种常用防水材料直接经济效益分析对比，见表1。
直接经济效益分析对比表 表1
项
目
名
称

造 价
（元/m2）
总造价
（万元）
用量（做法）
CCCW
35
210
1.5kg/m2
聚氨酯涂抹防水
43
258
1.5mm厚
合成高分子防水卷材
60
360
1.2mm厚，2层
高聚物改性沥青防水卷材
68
408
3mm厚，2层
（2）CCCW与市场几种常用防水材料综合技术经济效益分析对比，见表2。
综合技术经济效益分析对比表 表2
名
称
项
目

CCCW
聚氨酯涂抹防水
合成高分子
防水卷材
高聚物改性沥青防水卷材
基层要求
较粗糙，
不需干燥
平整、压光、
干燥
平整、压光、
干燥
平整、压光、
干燥
保 护 层
无需保护层
50厚C15
细石混凝土
50厚C15
细石混凝土
50厚C15
细石混凝土
施工工期
不单独占用工期
长
长
长
施工质量
寿命同结构
厚度不均匀
易空鼓
易空鼓
环 保 性
绿色环保，可直接与饮用水接触
有污染
有污染
有污染
施工安全
无安全隐患
防火、防毒
防火、防毒
防火、防毒

6、结论
（1）该工程基础底板防水采用干粉撒覆CCCW，未发现渗水、结构表面无湿渍，满足《地下防水工程质量验收规范》（GB5028-2002）的要求。
（2）采用该新型防水材料，对比烟台地区普遍使用的高聚物改性沥青防水卷材（SBS），节约工程造价198万元；由于该施工工艺不单独占用施工工期，提前工期15天，其综合经济和社会效益显著。
参考文献：
《水泥基渗透结晶型防水材料》（GB 18445-2001）
