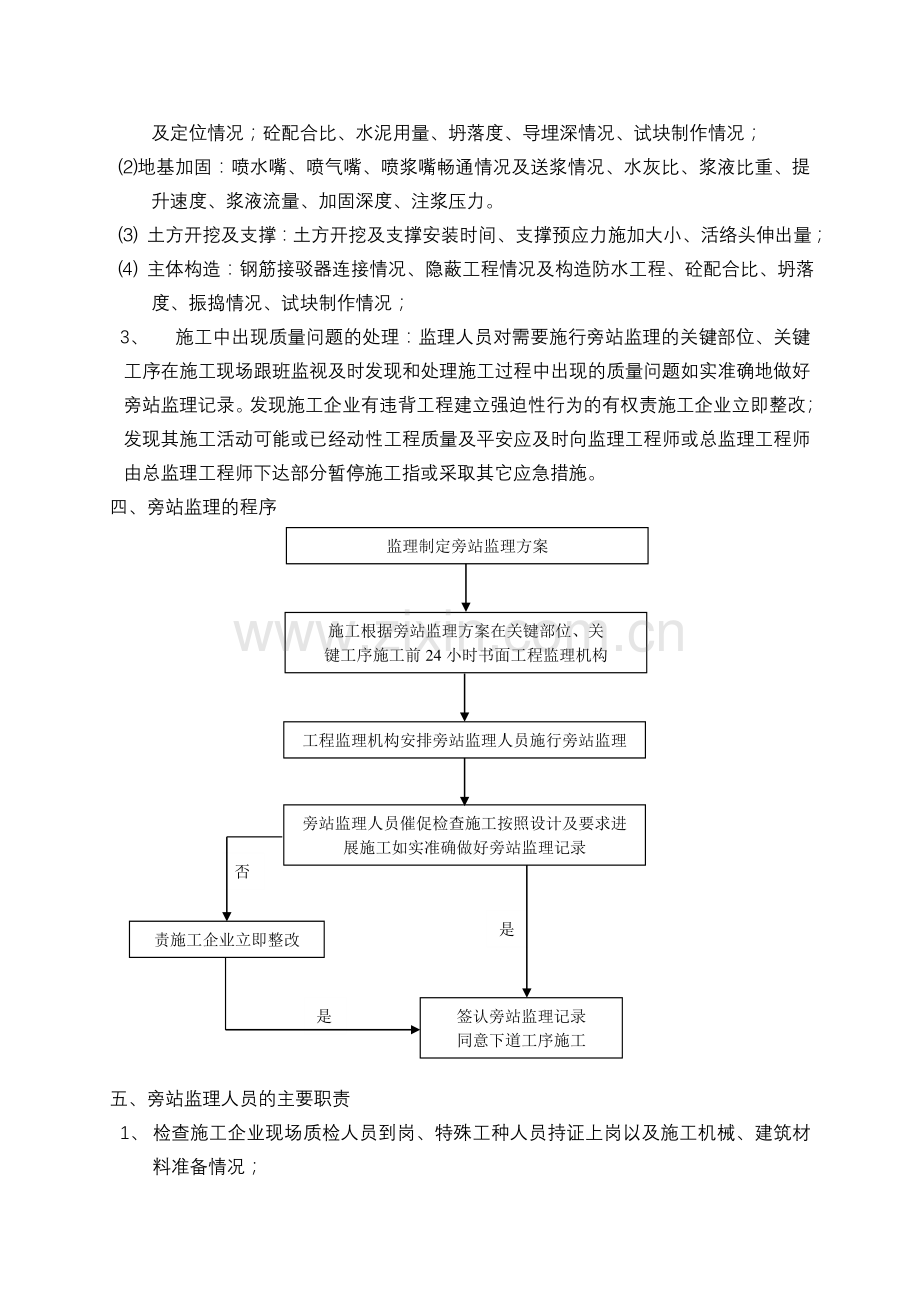

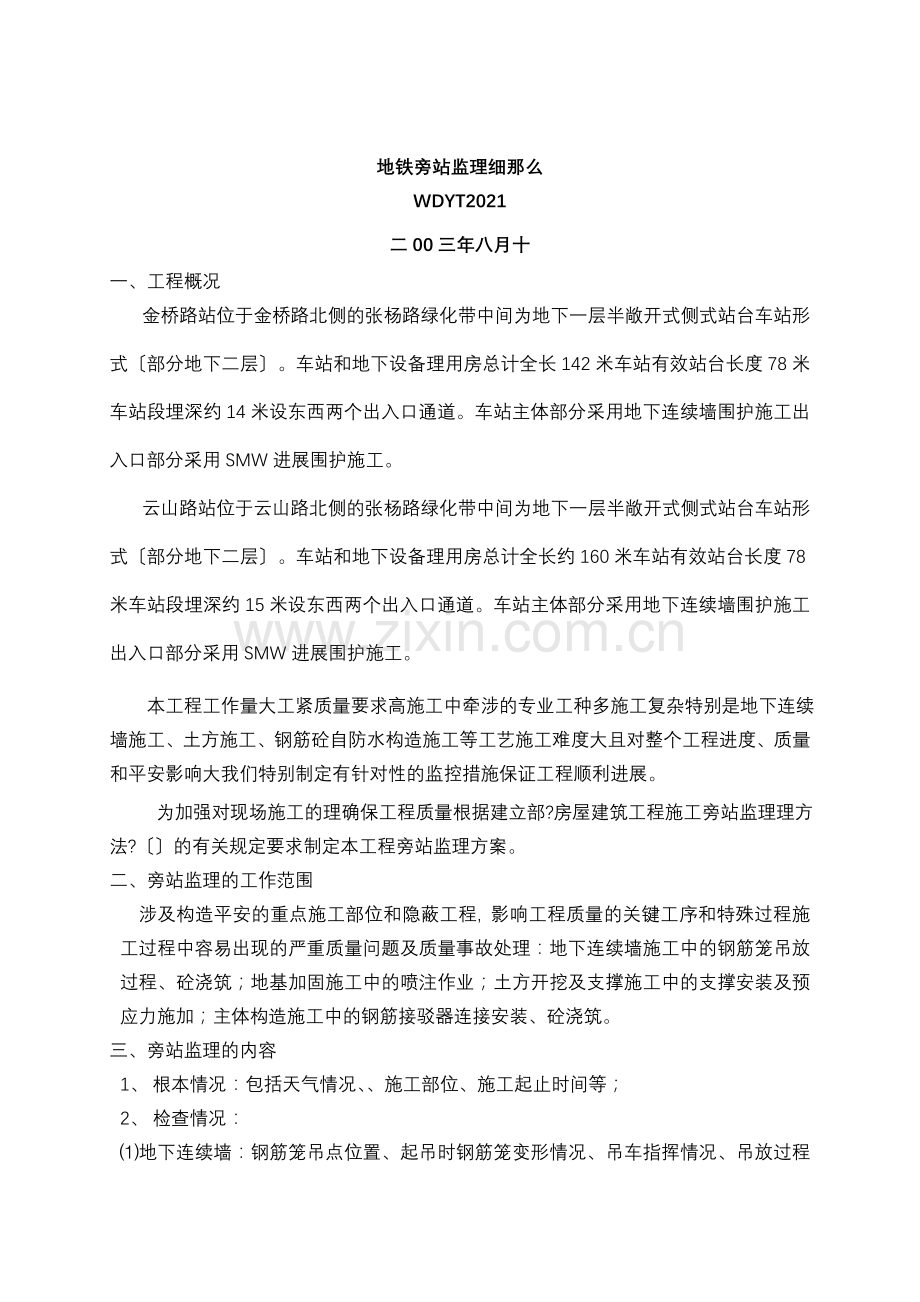

地铁旁站监理细那么WDYT2021二00三年八月十一、 工程概况金桥路站位于金桥路北侧的张杨路绿化带中间为地下一层半敞开式侧式站台车站形式部分地下二层。车站和地下设备理用房总计全长142米车站有效站台长度78米车站段埋深约14米设东西两个出入口通道。车站主体部分采用地下连续墙围护施工出入口部分采用SMW进展围护施工。云山路站位于云山路北侧的张杨路绿化带中间为地下一层半敞开式侧式站台车站形式部分地下二层。车站和地下设备理用房总计全长约160米车站有效站台长度78米车站段埋深约15米设东西两个出入口通道。车站主体部分采用地下连续墙围护施工出入口部分采用SMW进展围护施工。 本工程工作量大工紧质量要求高施工中牵涉的专业工种多施工复杂特别是地下连续墙施工、土方施工、钢筋砼自防水构造施工等工艺施工难度大且对整个工程进度、质量和平安影响大我们特别制定有针对性的监控措施保证工程顺利进展。 为加强对现场施工的理确保工程质量根据建立部?房屋建筑工程施工旁站监理理方法?的有关规定要求制定本工程旁站监理方案。二、 旁站监理的工作范围涉及构造平安的重点施工部位和隐蔽工程, 影响工程质量的关键工序和特殊过程施工过程中容易出现的严重质量问题及质量事故处理：地下连续墙施工中的钢筋笼吊放过程、砼浇筑；地基加固施工中的喷注作业；土方开挖及支撑施工中的支撑安装及预应力施加；主体构造施工中的钢筋接驳器连接安装、砼浇筑。三、 旁站监理的内容1、 根本情况：包括天气情况、施工部位、施工起止时间等；2、 检查情况：地下连续墙：钢筋笼吊点位置、起吊时钢筋笼变形情况、吊车指挥情况、吊放过程及定位情况；砼配合比、水泥用量、坍落度、导埋深情况、试块制作情况； 地基加固：喷水嘴、喷气嘴、喷浆嘴畅通情况及送浆情况、水灰比、浆液比重、提升速度、浆液流量、加固深度、注浆压力。 土方开挖及支撑：土方开挖及支撑安装时间、支撑预应力施加大小、活络头伸出量； 主体构造：钢筋接驳器连接情况、隐蔽工程情况及构造防水工程、砼配合比、坍落度、振捣情况、试块制作情况；3、 施工中出现质量问题的处理：监理人员对需要施行旁站监理的关键部位、关键工序在施工现场跟班监视及时发现和处理施工过程中出现的质量问题如实准确地做好旁站监理记录。发现施工企业有违背工程建立强迫性行为的有权责施工企业立即整改；发现其施工活动可能或已经动性工程质量及平安应及时向监理工程师或总监理工程师由总监理工程师下达部分暂停施工指或采取其它应急措施。四、 旁站监理的程序否是是监理制定旁站监理方案施工根据旁站监理方案在关键部位、关键工序施工前24小时书面工程监理机构工程监理机构安排旁站监理人员施行旁站监理旁站监理人员催促检查施工按照设计及要求进展施工如实准确做好旁站监理记录签认旁站监理记录同意下道工序施工责施工企业立即整改五、 旁站监理人员的主要职责1、 检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；2、 在现场跟班监视关键部位、关键工序的施工执行施工方案以及工程建立强迫性情况；3、 检查进场建筑材料、建筑构配件、设备和商品混凝土的资料检验等并可在现场监视施工企业进展检验或者委托具有资格的第三方进展复验；4、 做好旁站监理记录和监理日记保存旁站监理原始资料关键工序、关键部位、巡视旁站要点见下表：六、地下连续墙监理巡视旁站要点；地下连续墙监理巡视旁站细那么要点序工程子目技术质量根据检查手段检查时段1导墙测量放样1、 复核轨道中心线2、 中心线角点坐标3、 复核导墙中心线设计、测量全站仪复核施工方自检合格后监理复核2槽段开挖1、 泥浆配合比2、 槽段中心线3、 导墙顶标高4、 槽壁机、提升接头支架5、 泥浆高度6、 挖槽深度7、 挖槽宽度、垂直度8、 沉渣厚度,基底泥浆比重9、 挖槽全过程施工方案设计、施工方案施工方案设备说明书、检测施工方案、设计、验收设计、验收设计、验收检查、比重仪量测测量检查量测测绳测绳超声波测壁仪旁站按工艺过程检查分幅量测挖槽前分幅量测挖槽前挖槽前巡视、旁站每幅清前与后每幅清槽完毕后清槽完毕时24小时监控填写旁站记录施工方案、设备检测施工方案3钢筋笼1、 钢筋笼焊接质量、排距、间距、规格、型、数量2、 接驳器标高、程度度、间距、排距、连接套线长度、钢筋端头连接有效长度3、 纵横桁架4、 预埋件位置、高度、焊接质量、导位置5、 吊环位置、焊接质量6、 起重机数量、起重吨位、起吊位置7、 导墙顶钢扁担抄平8、 吊筋长度、焊接质量、间距9、 入槽前变形、预埋件和接驳器挪动、脱落及入槽 10锁口位置、接头、长度、固定11入槽过程至完毕设计、验收设计、直螺纹连接技术设计设计施工方案、设计施工方案设计、施工方案施工方案量测量测量测量测检查检查测量量测检查检查检查施工方自检合格后每幅监理检查同上同上同上同上每幅旁站吊装前检查平安运转情况吊装前每幅吊装前每幅计算吊装时全过程旁站每幅检查同上4砼浇筑1、 砼配合比、坍落度2、 导安装3、 泥浆比重、刷壁4、 初灌每斗砼量5、 导顶钢制或砼盖板及隔水球6、 砼连续供给量、每幅砼用量7、 钢筋笼安装好后至砼浇筑时间间隔8、 砼浇筑过程导提升高度9、 遇特殊或意外砼停灌时间10、砼浇筑高度11砼抗压、抗渗试件12、浇筑过程中坍落度13、泥浆置换14、砼浇筑最终浇筑高度15、锁口首次上拔时间间隔提升时间直至完毕16、砼浇筑整个过程设计、施工施工方案施工方案施工方案施工方案施工方案施工方案施工方案施工施工方案施工施工施工方案施工方案施工方案设计、方案检查、坍落筒检查检查检查检查检查检查检查记录记录量测见证取样坍落筒检查量测检查、巡视松动、量测、测量、巡视、旁站多种手段砼浇筑前导安装整过程砼浇筑前砼浇筑前第一计砼放入漏斗前施工现场必须保证二部砼搅拌车备用量旁站旁站旁站浇筑过程随机抽样随机抽样随时砼浇筑快要完毕时提升前准备工作及提升时不得溢出地面24小时旁站直至砼浇筑完做好旁站记录七、主体构造关键工序、关键部位巡视、旁站要点：序巡视旁站工程关键工序、部位技术质量根据检查手段检查时段1土方开挖1、 降水效果2、 土方开挖长度3、 土方开挖深度4、 开挖放坡5、 预拼钢支撑检查6、 预埋件中心线、标高7、 钢支撑垂直度、程度度、挠曲度、标高8、 钢牛腿焊接质量、标高角度9、 施加轴力10、 坑底标高和隆起11、 基底砼垫层厚度设计规程施工方案检查降水记录量测量测量测审查报验资料量测检查检查检查量测量测按方案规定施工段或流水段到位2土方回填工程1、 回填土质量2、 回填厚度3、 压实程度4、 取样测试设计施工施工方案施工方案观察量测量测取样见证每天巡视与检查3钢筋工程1、 钢筋焊接2、 钢筋锚固长度、位置3、 预留插筋位置、高度、深度4、 钢筋接驳器安装位置、数量、规格、型5、 梁板节点配筋6、 钢筋接头位置7、 钢筋弯钩与弯折8、 主筋规格、数量、间距、位置9、 钢筋骨架高度、长度宽度10、 箍筋加区设计施工施工方案见证取样、量测量测量测量测观察量测量测量测在施工及形成过程中及时检查与量测、工序或分项工程完成最终检查456模板工程砼工程防水工程1、 模板几何尺寸、标高、平整度2、 支架承载及结实3、 模板拼装接缝4、 涂刷隔离单剂5、 保护层厚度6、 预留洞口位置、几何尺寸、标高7、 预埋件位置、数量、尺寸、标1、 配合比单、抗渗、抗裂2、 坍落度3、 试件留样4、 砼浇捣5、 施工缝、导缝、变形缝留设与处理6、 地下墙砼、施工缝砼凿毛7、 砼浇筑间歇时间、顺序、高度1、 导缝、施工缝、变形缝2、 中埋入止水带、外贴式止水带位置与锚固3、 施工缝留设位置、做法4、 止水条安装位置及粘结5、 嵌缝槽处理6、 地下墙接缝处、接驳器防水处理7、 螺栓、套、防水处理8、 新老砼接合面防水处理9、 顶板坡度10、 顶板、侧墙防水层、保护层设计施工方案施工设计施工方案施工设计施工方案施工量测计算观察观察检查检查检查审查量测见证取样观察检查检查巡视巡视量测量测量测观察观察检查观察观察观察每施工段巡视检查全过程旁站检查与监视巡视全过程巡视旁站检查八、主体构造分部子分部工程分项工程划分分部工程子分部工程验收分项工程工程备注主体结构有支护土方地下连续墙、坑底土方、土方开挖表、钢支撑安装、钢支撑施加轴力、砼垫层、基坑超挖和回填基坑土方开挖表不作为验收工程地下防水防水砼、水泥砂浆防水层、卷材防水层、涂料防水层、金属板防水层、塑料板防水层、细部构造、地下墙防水工种渗漏调查细部构造包括：变形缝、施工缝、后浇带、穿墙、埋设件、封材料等渗漏水调查水作为分项工程但为验收工程混凝土构造模板、钢筋、混凝土、防杂散电流土方回填土方回填
