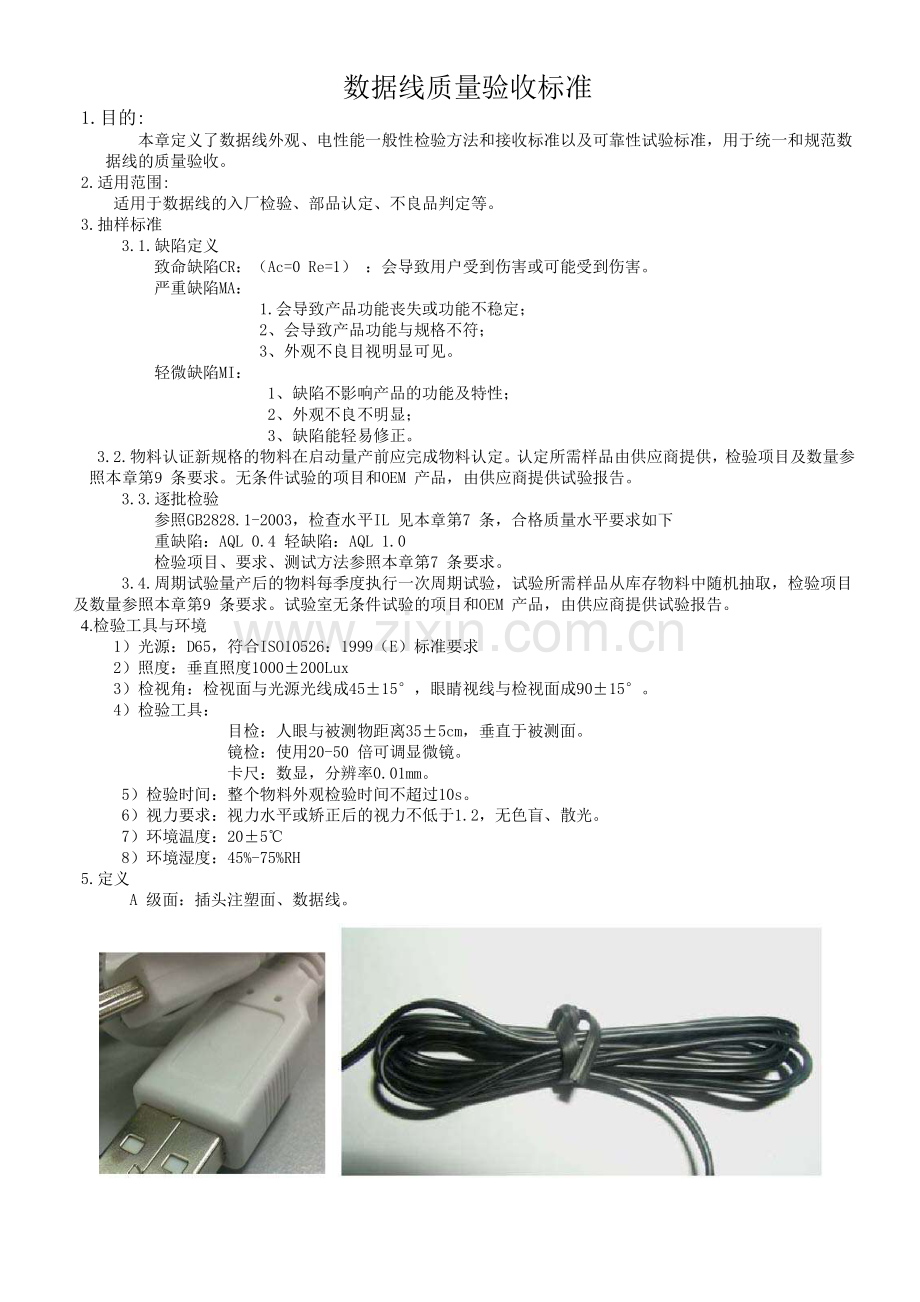

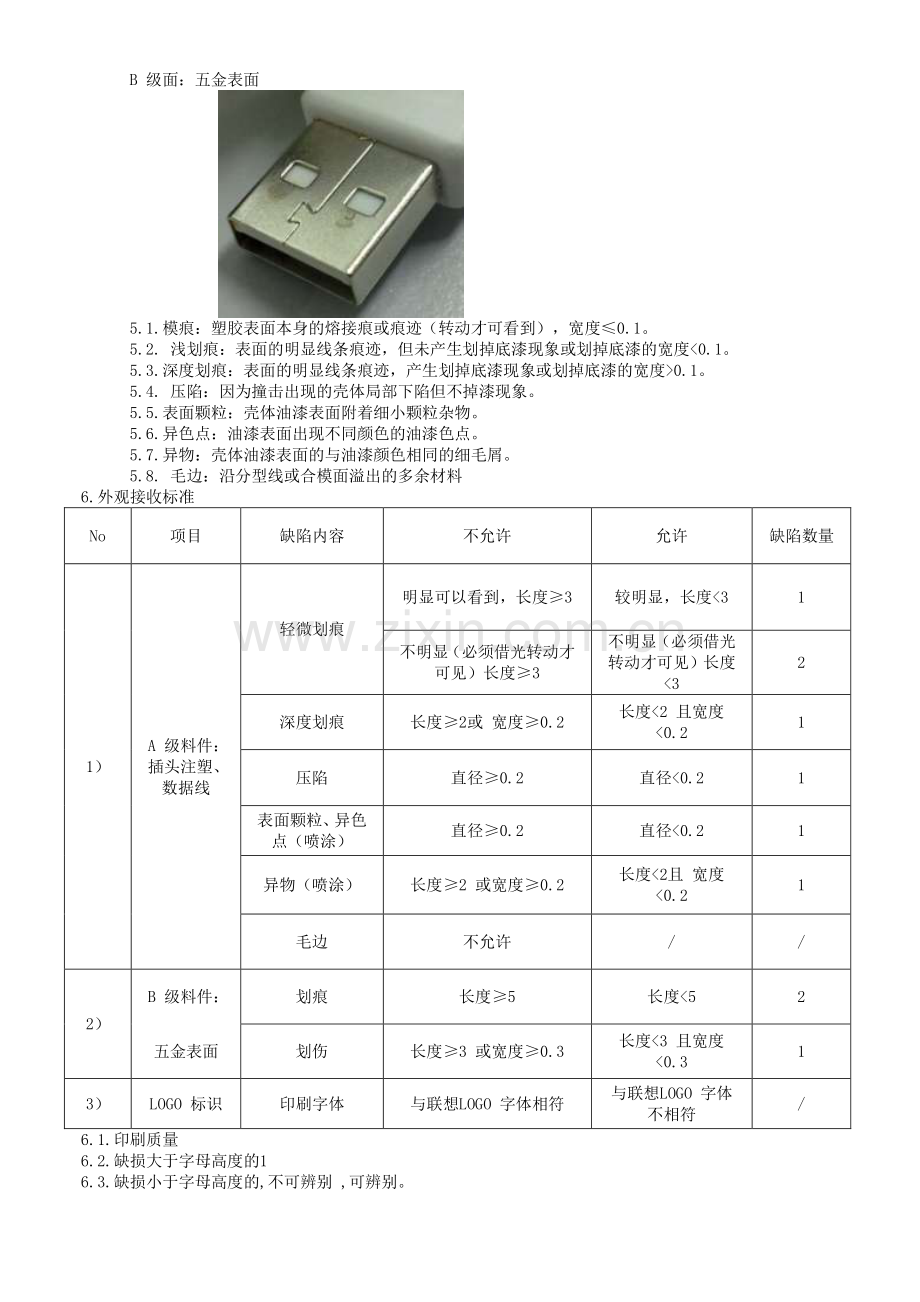

数据线质量验收标准 1.目的:本章定义了数据线外观、电性能一般性检验方法和接收标准以及可靠性试验标准，用于统一和规范数据线的质量验收。2.适用范围:适用于数据线的入厂检验、部品认定、不良品判定等。3.抽样标准 3.1.缺陷定义 致命缺陷CR：（Ac=0 Re=1）：会导致用户受到伤害或可能受到伤害。严重缺陷MA：1.会导致产品功能丧失或功能不稳定；2、会导致产品功能与规格不符；3、外观不良目视明显可见。轻微缺陷MI：1、缺陷不影响产品的功能及特性；2、外观不良不明显；3、缺陷能轻易修正。3.2.物料认证新规格的物料在启动量产前应完成物料认定。认定所需样品由供应商提供，检验项目及数量参照本章第9 条要求。无条件试验的项目和OEM 产品，由供应商提供试验报告。3.3.逐批检验 参照GB2828.1-2003，检查水平IL 见本章第7 条，合格质量水平要求如下 重缺陷：AQL 0.4 轻缺陷：AQL 1.0 检验项目、要求、测试方法参照本章第7 条要求。3.4.周期试验量产后的物料每季度执行一次周期试验，试验所需样品从库存物料中随机抽取，检验项目及数量参照本章第9 条要求。试验室无条件试验的项目和OEM 产品，由供应商提供试验报告。4.检验工具与环境 1）光源：D65，符合ISO10526：1999（E）标准要求 2）照度：垂直照度1000200Lux 3）检视角：检视面与光源光线成4515，眼睛视线与检视面成9015。4）检验工具：目检：人眼与被测物距离355cm，垂直于被测面。镜检：使用20-50 倍可调显微镜。卡尺：数显，分辨率0.01mm。5）检验时间：整个物料外观检验时间不超过10s。6）视力要求：视力水平或矫正后的视力不低于1.2，无色盲、散光。7）环境温度：205 8）环境湿度：45%-75%RH 5.定义 A 级面：插头注塑面、数据线。B 级面：五金表面 5.1.模痕：塑胶表面本身的熔接痕或痕迹（转动才可看到），宽度0.1。5.2.浅划痕：表面的明显线条痕迹，但未产生划掉底漆现象或划掉底漆的宽度0.1。5.4.压陷：因为撞击出现的壳体局部下陷但不掉漆现象。5.5.表面颗粒：壳体油漆表面附着细小颗粒杂物。5.6.异色点：油漆表面出现不同颜色的油漆色点。5.7.异物：壳体油漆表面的与油漆颜色相同的细毛屑。5.8.毛边：沿分型线或合模面溢出的多余材料 6.外观接收标准 No 项目 缺陷内容 不允许 允许 缺陷数量 1）A 级料件：插头注塑、数据线 轻微划痕 明显可以看到，长度3 较明显，长度3 1 不明显（必须借光转动才可见）长度3 不明显（必须借光转动才可见）长度3 2 深度划痕 长度2或 宽度0.2 长度2 且宽度0.2 1 压陷 直径0.2 直径0.2 1 表面颗粒、异色点（喷涂）直径0.2 直径0.2 1 异物（喷涂）长度2 或宽度0.2 长度2且 宽度0.2 1 毛边 不允许/2）B 级料件：划痕 长度5 长度5 2 五金表面 划伤 长度3 或宽度0.3 长度3 且宽度85，PH 值在6.5-7.2 范围内，用50.1的Nacl溶液连续喷雾（铁壳24h，PIN 针48h）后，将样品用清水冲洗干净后在常温环境内放置2h 后检查产品的外观。9.7.要求：样品插头不得有生锈、氧化现象。9.8.弯曲试验试验方法：样品负重500g,正负60 度，总共120 度，以20 次/分钟的速度弯折3000 次（一次来回计一次）。9.9.要求：芯线不可有短路现象，样品能正常充电及上传下载数据。10.拉力试验 10.1.试验方法：在样品插头与电线之间荷重1Kg，静吊1 分钟。10.2.要求：芯线不可断裂，样品能正常充电及上传下载数据，拉伸不超过2mm。10.3.命试验试验方法：将插座与插头分别固定在试验台上进行反复试验，插拔频率不超过200 次 /h，插拔次数如下表，试验后以12.5mm/min 的速度重复插拔5 次，记录最大拔出力并计算平均值。类型 次数 USB A 1500 MiniUSB 5000 MicroUSB 10000 10.4.要求：试验后样品连接插头从插座中完全拔出的力量USB-A 拔出力不小于8N，MiniUSB 拔出力不小于3N，MicroUSB 拔出力不小于8N。样品能正常充电及上传下载数据。10.5.试验项目要求:测试项目 样品组 样品数 物料认定 周期试验 是否随整机试验 外观 ALL 12 数据线结构 ALL 12 导线电阻 ALL 12 USB 差分阻抗 ALL 12 插拔力 S-1 3 高温贮存 S-2 3 低温贮存 S-2 3 恒定湿热 S-2 3 盐雾试验 S-3 3 弯曲试验 S-4 3 拉力试验 S-3 3 插头插拔寿命试验 S-1 3 引用标准 Universal Serial Bus Specification Revision 2.0 YDT 1591-2009 移动通信终端电源适配器
