三层交换机路由配置PPT学习课件.ppt

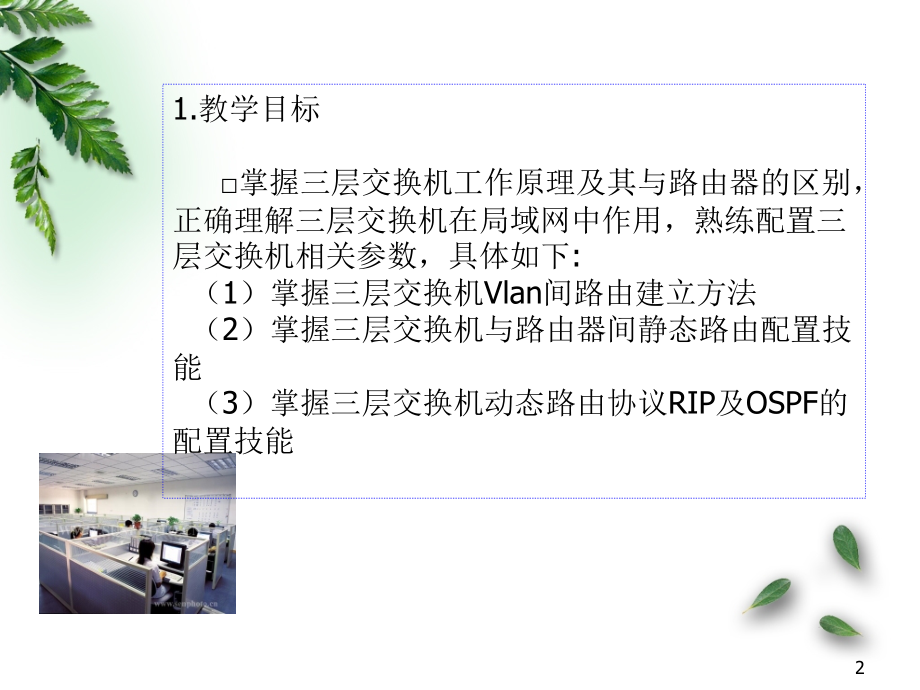

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目九 三层交换机路由配置,1,1.,教学目标,掌握三层交换机工作原理及其与路由器的区别，正确理解三层交换机在局域网中作用，熟练配置三层交换机相关参数，具体如下,:,（,1,）掌握三层交换机,Vlan,间路由建立方法,（,2,）掌握三层交换机与路由器间静态路由配置技能,（,3,）掌握三层交换机动态路由协议,RIP,及,OSPF,的配置技能,2,2.,工作任务,理解三层交换机在局域网结构中地位基础上，启动三层交换机路由功能，配置三层交换机静态、动态路由。,3,模块,1,三层交换机,VLAN,间路由建立,4,.,教学目标,理解三层交换机工作原理,掌握三层交换机,Vlan,间路由建立方法,5,2.,工作任务,某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了,VLAN,划分，技术部和销售部分处于不同,VLAN,。现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。,6,3.,相关实践知识,在交换机上建立,2,个,Vlan,：,Vlan10,分配给技术部及,Vlan20,分配给销售部。为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在,Vlan10,中设置,IP,地址为,192.168.10.1,；在,Vlan20,中设置,IP,地址为,192.168.20.1,，查看三层交换机路由表，会发现在三层交换机路由表内有,2,条直连路由信息，实现在不同网络之间路由数据包，从而达到,2,个部门的主机可以相互访问，拓朴图如图,9.1,所示。,7,图,9.1,三层交换机,Vlan,间路由建立,8,第,1,步：开启三层交换机路由功能,Switch#configure terminal,Switch(config)#hostname s3550,S3550(conifg)#ip routing,第,2,步：建立,Vlan,，并分配端口,S3550(conifg)#vlan 10,S3550(config-vlan)#name sales,S3550(config-vlan)#exit,S3550(conifg)#vlan 20,S3550(config-vlan)#exit,S3550(conifg)#,9,S3550(conifg)#interface fastethernet 0/10,S3550(conifg-if)#switchport mode access,S3550(conifg-if)#switchport access vlan 10,S3550(conifg-if)#exit,S3550(conifg)#interface fastethernet 0/20,S3550(conifg-if)#switchport mode access,S3550(conifg-if)#switchport access vlan 20,S3550(config-vlan)#exit,S3550(config)#,10,第,3,步：配置三层交换机端口的路由功能,S3550(config)#interface vlan 10,S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0,S3550(conifg-if)#no shutdown,S3550(conifg-if)#exit,S3550(config)#interface valn 20,S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0,S3550(conifg-if)#no shutdown,S3550(conifg-if)#end,S3550#,第,4,步：查看路由表,S3550#show ip route,第,5,步：测试三层交换机,Vlan,间路由功能,11,4.,相关理论知识,三层交换机上路由接口,（,1,）设置交换机路由口,通过命令开启三层交换机的接口的路由功能（默认是关闭的），然后可以在接口上配置,IP,地址。,例如：设置端口,fastethernet 0/20,为路由口,switch(config)#interface fastethernet 0/20,switch(conifg-if)#no switchport,switch(conifg-if)#ip address 192.168.20.1 255.255.255.0,；,switch(conifg-if)#no shutdown,12,（,2,）交换虚拟口（,SVI,）,在,VLAN,配置,IP,后，在三层交换机机上生成一个虚拟接口。,例如：配置,SVI10,switch(conifg)#vlan 10,switch(config)#interface vlan 10,switch(conifg-if)#ip address 192.168.10.1 255.255.255.0,switch(conifg-if)#no shutdown,（,3,）开启三层交换机上的路由功能,switch(conifg)#ip routing,13,配置,RIP,路由协议,Router(config)#router rip,Router(config-router)#network network-number,其中：,network-number,表示网络地址，如：,192.168.1.0,。,14,模块,2,三层交换机与路由器间,静态路由的建立,15,.,教学目标,掌握三层交换机连接路由器的方法,掌握三层交换机静态路由配置技能,16,2.,工作任务,某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。请做静态路由配置实现三层交换机通过,SVI,和路由器之间的互通。,17,3.,相关实践知识,在三层交换机上划分,2,个,Vlan,，一个（,Vlan10,）与局域网主机,PC1,相连；另一个（,Vlan20,）与路由器相连。在二个,Vlan,中分别设置,IP,地址，,Vlan10,中的,IP,地址与主机,PC1,在一个网段内；,Vlan20,中的,IP,地址与相连接路由器接口的,IP,地址在一个网段内。在三层交换机和路由器内分别设置静态路由，这样两台主机再做相应配置就可以互通了，结构拓朴图如图,9.2,所示。,18,图,9.2,三层交换机通过,SVI,与路由器连接,19,第,1,步：开启三层交换机路由功能,Switch#configure terminal,Switch(config)#hostname s3550,S3550(conifg)#ip routing,第,2,步：建立,Vlan,，并分配端口,S3550(conifg)#vlan 10,S3550(config-vlan)#name sales,S3550(config-vlan)#exit,S3550(conifg)#vlan 20,S3550(config-vlan)#exit,S3550(conifg)#,20,S3550(conifg)#interface fastethernet 0/10,S3550(conifg-if)#switchport mode access,S3550(conifg-if)#switchport access vlan 10,S3550(conifg-if)#exit,S3550(conifg)#interface fastethernet 0/20,S3550(conifg-if)#switchport mode access,S3550(conifg-if)#switchport access vlan 20,S3550(config-vlan)#exit,S3550(config)#,21,第,3,步：配置三层交换机端口的路由功能,S3550(config)#interface Vlan 10,S3550(conifg-if)#ip address 192.168.10.1 255.255.255.0,S3550(conifg-if)#no shutdown,S3550(conifg-if)#exit,S3550(conifg)#,S3550(config)#interface Vlan 20,S3550(conifg-if)#ip address 192.168.20.1 255.255.255.0,S3550(conifg-if)#no shutdown,S3550(conifg-if)#exit,S3550(conifg)#,22,第,4,步：路由器基本配置,Red-Giant(config)#hostname RouterA,RouterA(config)#interface Fasterethernet 0,RouterA(config-if)#ip address 192.168.30.1 255.255.255.0,RouterA(config-if)#no shutdown,RouterA(config-if)#Exit,RouterA(config)#interface Fasterethernet 1,RouterA(config-if)#ip address 192.168.20.2 255.255.255.0,RouterA(config-if)#no shutdown,RouterA(config-if)#Exit,RouterA(config)#line VTY 0 4,RouterA(config-line)#login,RouterA(config-line)#enable password 100,RouterA(config)#enable secret level 15 0 100,23,第,5,步：静态路由配置,S3550(conifg)#ip route 192.168.30.0 255.255.255.0 192.168.20.2,RouterA(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1,第,6,步：查看路由表,S3550#show ip route,RouterA#show ip route,24,模块,3,三层交换机与路由器间,动态路由协议的配置,25,.,教学目标,掌握三层交换机连接路由器配置方法,掌握三层交换机动态路由配置技能,26,2.,工作任务,某校园局域网由若干台交换机构成，现学校需要将校园网接入互联网，学校在出口使用一台路由器连接互联网。请做动态路由协议,RIP,配置实现三层交换机通过,SVI,和路由器之间互通。,27,3.,相关实践知识,在三层交换机上划分,2,个,Vlan,，一个（,Vlan10,）与局域网,PC1,相连；另一个（,Vlan20,）与路由器相连。在二个,Vlan,中分别设置,IP,地址，,Vlan10,中的,IP,地址与,PC1,在一个网段内；,Vlan20,中的,IP,地址与相连接路由器接口的,IP,地址在一个网段内。在三层交换机和路由器内分别配置动态路由协议,RIP,，这样两台,PC,再做相应配置就可以互通了，结构拓朴图如图,9.4,所示。,28,图,9.4,三层交换机与路由器动态路由协议,RIP,配置,29,第,1,步：三层交换机、路由器基本配置,第,2,步：动态路由协议,RIP,配置,S3550(conifg)#router rip,S3550(conifg-router)#network 192.168.10.0,S3550(conifg-router)#network 192.168.20.0,S3550(conifg-router)#end,S3550#,RouterA(config)#router rip,RouterA(config-router)#network 192.168.20.0,RouterA(config-router)#network 192.168.30.0,RouterA(config-router)#end,S3550#show ip route,RouterA#show ip route,30,项目结束,31,
