课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

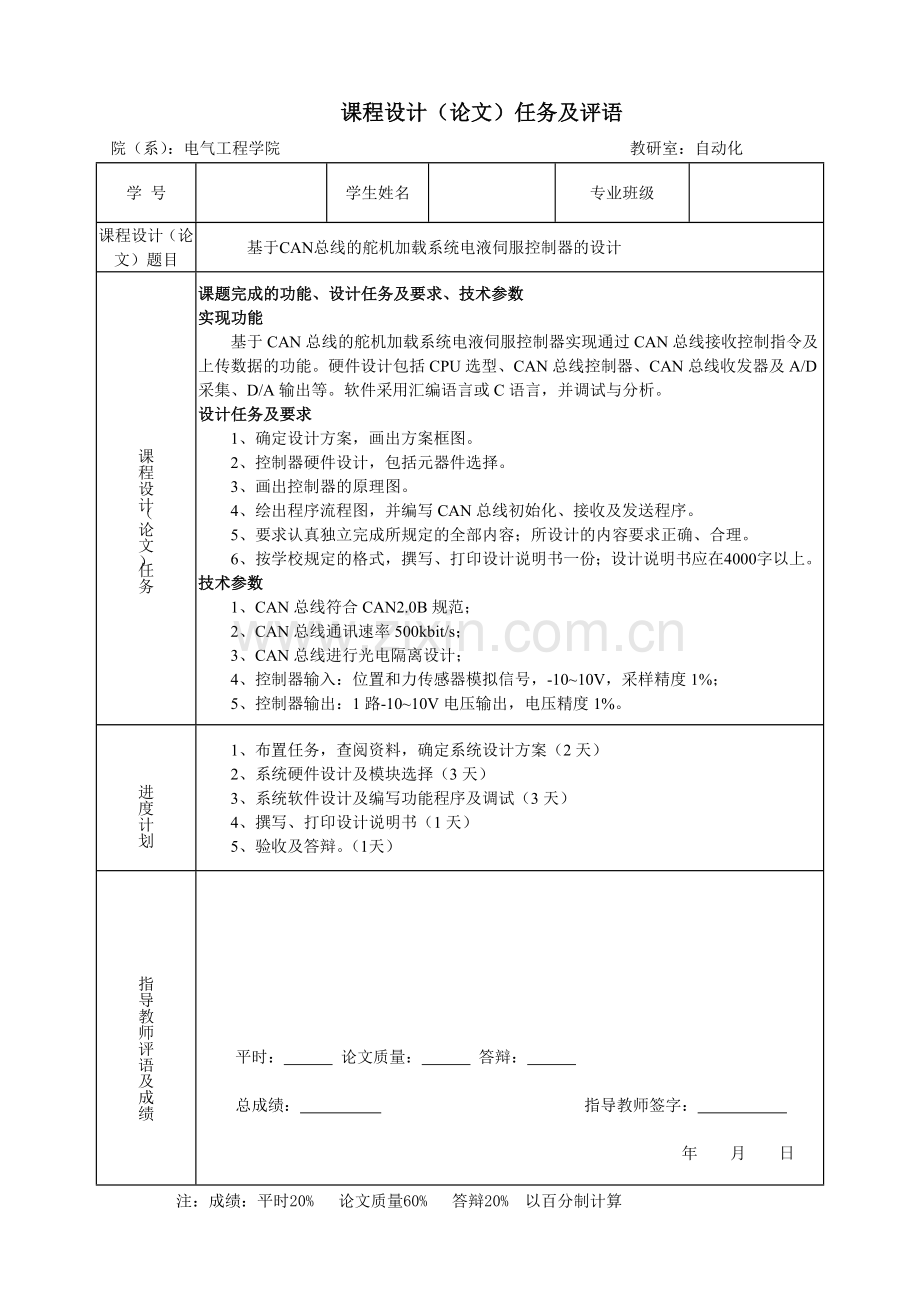

课程设计（论文）题目
基于CAN总线的舵机加载系统电液伺服控制器的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于CAN总线的舵机加载系统电液伺服控制器实现通过CAN总线接收控制指令及上传数据的功能。硬件设计包括CPU选型、CAN总线控制器、CAN总线收发器及A/D采集、D/A输出等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、控制器硬件设计，包括元器件选择。
3、画出控制器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、CAN总线通讯速率500kbit/s；
3、CAN总线进行光电隔离设计；
4、控制器输入：位置和力传感器模拟信号，-10~10V，采样精度1%；
5、控制器输出：1路-10~10V电压输出，电压精度1%。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

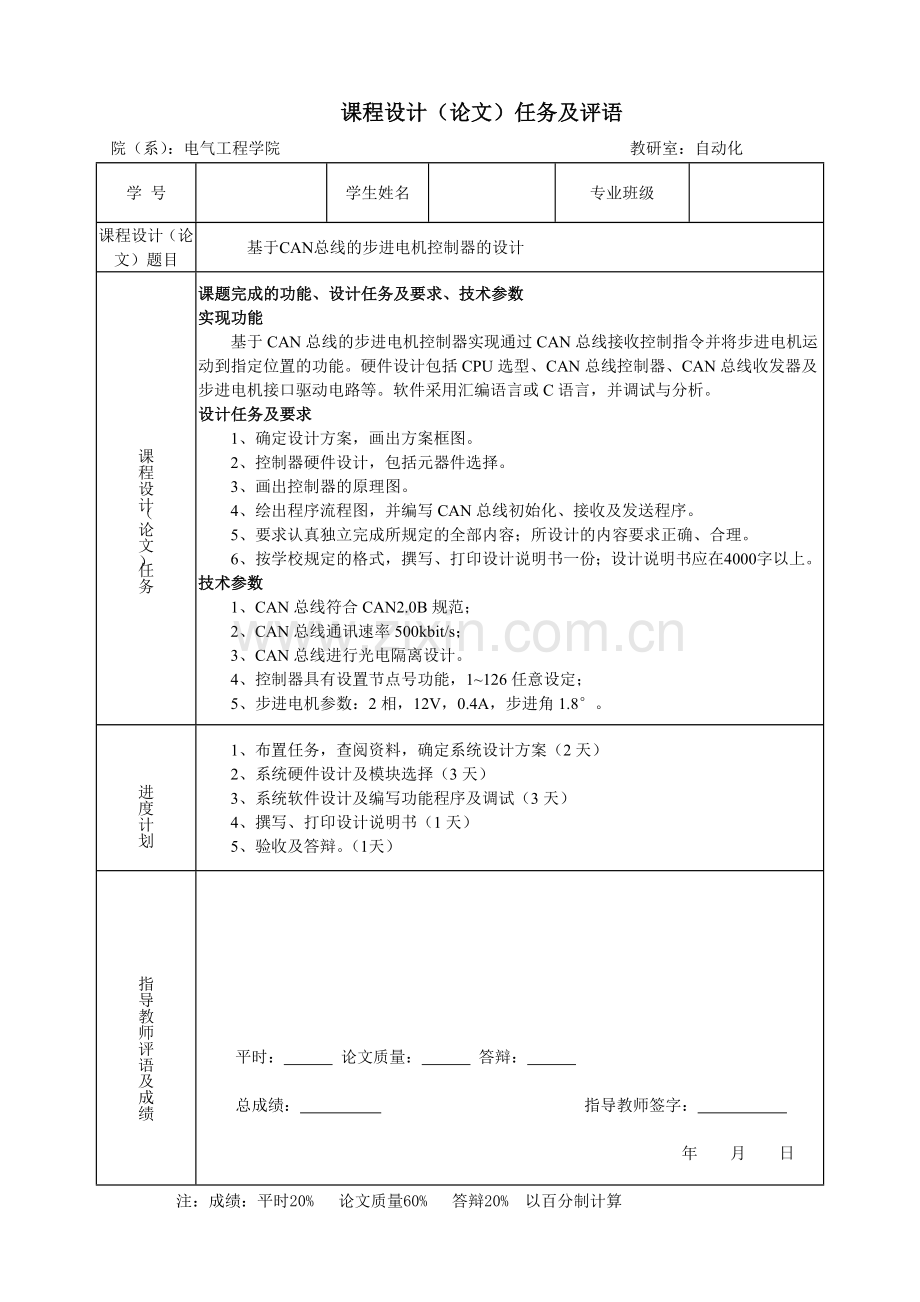

课程设计（论文）题目
基于CAN总线的步进电机控制器的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于CAN总线的步进电机控制器实现通过CAN总线接收控制指令并将步进电机运动到指定位置的功能。硬件设计包括CPU选型、CAN总线控制器、CAN总线收发器及步进电机接口驱动电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、控制器硬件设计，包括元器件选择。
3、画出控制器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、CAN总线通讯速率500kbit/s；
3、CAN总线进行光电隔离设计。
4、控制器具有设置节点号功能，1~126任意设定；
5、步进电机参数：2相，12V，0.4A，步进角1.8°。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
基于CAN总线的电液比例阀控制器的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于CAN总线的电液电液比例阀控制器实现通过CAN总线接收控制指令及上传数据的功能。硬件设计包括CPU选型、CAN总线控制器、CAN总线收发器及PWM驱动电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、控制器硬件设计，包括元器件选择。
3、画出控制器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、CAN总线通讯速率500kbit/s；
3、CAN总线进行光电隔离设计；
4、控制器输入：3路位移模拟信号，-10~10V，采样精度1%；
5、控制器输出：3路PWM控制通道，电液比例阀驱动电流为500mA。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
基于CAN总线的舵机加载系统油源温度监控仪的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于CAN总线的舵机加载系统油源温度监控仪是实现油源温度监控的功能，通过CAN总线接收温度限值，超限后报警并将信息通过CAN总线上传，同时控制风机和电磁溢流阀工作冷却油温。硬件设计包括CPU选型、CAN总线控制器、CAN总线收发器、报警电路及继电器驱动电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、控制器硬件设计，包括元器件选择。
3、画出控制器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、CAN总线通讯速率500kbit/s；
3、CAN总线进行光电隔离设计；
4、油温检测范围0~100℃，精度0.5℃；
5、继电器负载工作电流为500mA。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
基于RS232串口的CAN总线适配器设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于RS232串口的CAN总线适配器实现计算机串口与CAN总线协议的转换。设计硬件包括CPU选型、CAN总线控制器、CAN总线收发器及串口电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、适配器硬件设计，包括元器件选择。
3、画出适配器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、自动匹配CAN网络通信速率；
3、CAN总线进行光电隔离设计；
4、可扩充110个CAN总线节点；
5、可与上位机通信。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
以太网-CAN总线适配器的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
以太网-CAN总线适配器设计，实现以太网与CAN总线协议的转换。设计硬件包括CPU选型、CAN总线控制器、CAN总线收发器及以太网接口电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、适配器硬件设计，包括元器件选择。
3、画出适配器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、CAN总线通讯速率1Mbit/s；
3、CAN总线进行光电隔离设计；
4、可扩充110个CAN总线节点；
5、可与上位机通信。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
无线网-CAN总线适配器的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
无线网-CAN总线适配器设计，实现无线网与CAN总线协议的转换。设计硬件包括CPU选型、CAN总线控制器、CAN总线收发器及无线网接口电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、适配器硬件设计，包括元器件选择。
3、画出适配器的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、自动匹配CAN总线通信速率；
3、CAN总线进行光电隔离设计；
4、可扩充110个CAN总线节点；
5、无线频率在240～960 MHz频段内。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
课程设计（论文）任务及评语
院（系）：电气工程学院 教研室：自动化
学 号

学生姓名

专业班级

课程设计（论文）题目
基于CAN总线的16路高精度数据采集节点的设计
课程设计（论文）任务
课题完成的功能、设计任务及要求、技术参数
实现功能
基于CAN总线的16路高精度数据采集节点的设计，实现16路模拟量数据采集，并将结果通过CAN总线传送出去。硬件设计包括CPU选型、CAN总线控制器、CAN总线收发器及16路模拟量采集接口电路等。软件采用汇编语言或C语言，并调试与分析。
设计任务及要求
1、确定设计方案，画出方案框图。
2、数据采集节点硬件设计，包括元器件、传感器型号的选择。
3、画出数据采集节点的原理图。
4、绘出程序流程图，并编写CAN总线初始化、接收及发送程序。
5、要求认真独立完成所规定的全部内容；所设计的内容要求正确、合理。
6、按学校规定的格式，撰写、打印设计说明书一份；设计说明书应在4000字以上。
技术参数
1、CAN总线符合CAN2.0B规范；
2、自动匹配CAN网络通信速率；
3、CAN总线进行光电隔离设计；
4、数据采集精度为16位，4路0~100℃温度信号，4路0~25MPa压力信号，4路0~500mm范围位移信号，4路0~50kN力值信号；
5、可配置节点号。
进度计划
1、布置任务，查阅资料，确定系统设计方案（2天）
2、系统硬件设计及模块选择（3天）
3、系统软件设计及编写功能程序及调试（3天）
4、撰写、打印设计说明书（1天）
5、验收及答辩。（1天）
指导教师评语及成绩

平时： 论文质量： 答辩：

总成绩： 指导教师签字：

年 月 日
注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
