演小物理第三次月考试卷.doc

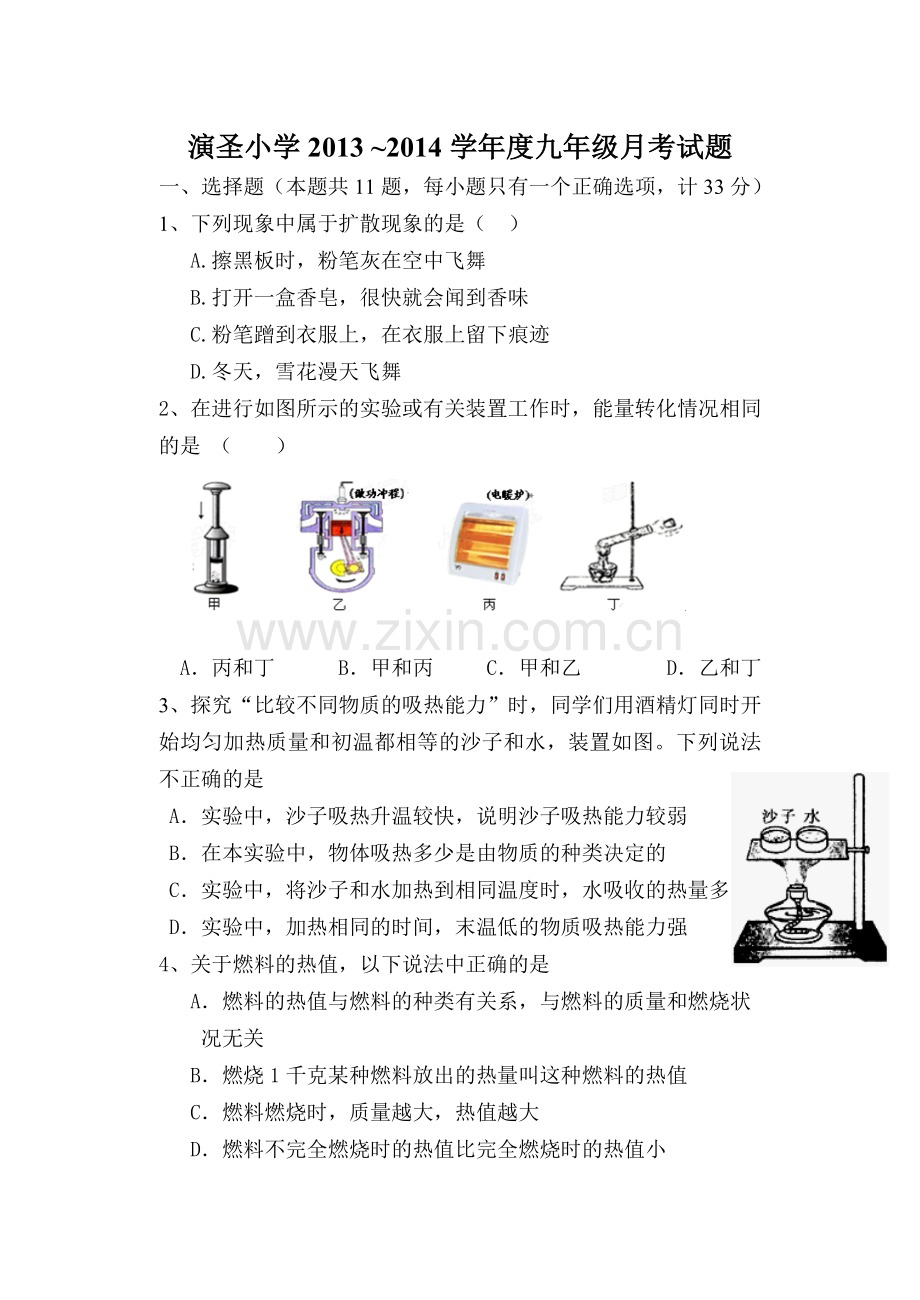

演圣小学2013 2014学年度九年级月考试题一、选择题（本题共11题，每小题只有一个正确选项，计33分）1、下列现象中属于扩散现象的是（ ）A.擦黑板时，粉笔灰在空中飞舞B.打开一盒香皂，很快就会闻到香味C.粉笔蹭到衣服上，在衣服上留下痕迹D.冬天，雪花漫天飞舞2、在进行如图所示的实验或有关装置工作时，能量转化情况相同的是 （ ）A丙和丁 B甲和丙 C甲和乙 D乙和丁3、探究“比较不同物质的吸热能力”时，同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图。下列说法不正确的是A实验中，沙子吸热升温较快，说明沙子吸热能力较弱B在本实验中，物体吸热多少是由物质的种类决定的C实验中，将沙子和水加热到相同温度时，水吸收的热量多D实验中，加热相同的时间，末温低的物质吸热能力强4、关于燃料的热值，以下说法中正确的是 A燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关 B燃烧1千克某种燃料放出的热量叫这种燃料的热值 C燃料燃烧时，质量越大，热值越大 D燃料不完全燃烧时的热值比完全燃烧时的热值小5、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A电流表A示数变大，电压表V2示数变小B电流表A示数变大，电压表V1示数变小C电压表V1示数变小，电压表V2示数变大D电压表V1示数不变，电压表V2示数变大6、小张出差时恰逢抄表日，他家电能表示数为 ，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为 ， 则小张出差时间长达（）A5天B10天C30天D100天7、下图是甲、乙两个电阻的电流I与电压U的关系图像，将它们并联接入电路，下列说法正确的是 A、通过甲的电流大于通过乙的电流 B、通过甲的电流小于通过乙的电流 C、甲、乙并联的总电阻随它们两端电压的升高而减小D、甲、乙并联的总电阻随它们两端电压的升高而增大8、小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变产生这一现象的原因是 A 灯L1短路 B 灯L2短路 C 灯L1断路 D 灯L2断路9、所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是 ( )A.灯泡L1灯丝断了 B.灯泡L2灯丝断了C.灯泡L1短路 D.灯泡L2短路10、一台家庭用节能台灯，其灯泡亮度相当于40W的普通白炽灯的亮度在相同的工作时间内，节能台灯消耗的电能为40W白炽灯消耗电能的 ，则节能台灯的工作电流约为（）A3mA B30mA C0.3A D1.1A11、某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持45V不变，灯泡上标有“3V，1W”字样。闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示。下列说法错误的是A灯泡的额定功率为1WB灯泡正常发光时的电阻为9C灯泡的实际功率为0.64WD此时灯泡和滑动变阻器的阻值之比为8:7二、填空题（共48分 每空2分。）13、小明搬进刚装修完的新家，卫生间安装了“浴霸”，如图甲所示，装有换气扇、浴灯和照明灯，他发现浴灯体积比照明灯体积大一些，就仔细观察了铭牌如图乙所示。浴灯和照明灯是 - 联在电路中，冬天洗浴时换气扇、浴灯和照明灯全部工作，小明洗浴一次要用15min，则“浴霸”消耗电能_ J，洗浴要用50Kg的45热水，是由天燃气热水器从0加热提供，则需要完全天燃气 m3，(假设天燃气利用率为45%，q=8.4107J/ m3,水的比热容为4.2103J/Kg) 14、在四川邛徕窑遗址中出土了一种唐朝的“省油灯”（如图所示）.这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯.夹层留一小孔，可以从小孔向夹层中加水，.灯点燃后，热会由灯盏通过_ 方式使油的内能增加，温度升高，加快油的_ ，增加耗油量。.在夹层中加水，降低 油温，达到省油的目的，这是利用水的_ 的特性.。15、 如下图所示，R1=5，R2=15，当开关闭合时，电流表A1、A2的读数之比是 。 16、某同学利用如图甲所示的电路探究通过电阻R的电流，跟它两端电压U的关系。已知电源电压为6V且保持不变。(1)、请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。（4分）(2)、实验中多次调节滑动变阻器的滑片，改变电阻R两端的 ，记下 的示数，得到如图丙所示的UI关系图象。(3)、上述实验中刚闭合开关时，电压表的示数为 ，电流表的示数为 。17、为了探究影响电热的因素，小伟设计了如图甲所示电路，烧瓶中盛有质量、初温均相等的煤油，R甲R乙。（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于_；实验中电流产生的热量的多少是通过_来反映的（选填“温度计升高的示数”或“加热时间”）。（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与_的关系。（3）将此装置改装后可测量煤油的比热容，如图乙所示。测量时，分别向两个相同的烧瓶中加入初温均为t0质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达式c煤油=_（已知水的比热容为c水）。18、一个额定电压是3.8V的小灯泡，其电阻约为10欧，小明和小刚想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，二个规格为“10 1A”。 “50 1A”滑动变阻器，导线若干，电源（电压为12V）.（1）小明设计了如图甲所示电路图，通过分析你认为小明应选用规格为_的滑动变阻器。（2）图 乙已连接了部分电路。请你根据图甲所示电路图，用笔画线代替导线，将电路连接完整。（4分）（3）小明正确选择了滑动变阻器，将图乙的电路补充完整，闭合开关，发现灯泡不发光，电流表有示数，任意移动滑动变阻器的滑片，电压表示有数且几乎不变。具体原因是_。（4）小明排除故障后，继续实验。当电压表的示数为3.8 V时，电流表的示数如图丙所示，该灯泡的额定功率是_W。（5）小刚在实验过程中发现电压表损坏，他就利用剩下的器材和一个阻值已知的定值电阻R组成了如图丁所示的电路，实验时，他先将开关打到1，调节滑动变阻器使电流表的示数为_，然后再将开关打到2，保持滑动变阻器的电阻不变，读出电流表的示数I，则小灯泡的额定功率为_（用已知量和测量的物理量表示）。三、计算题（共计19分）19、（9分）如图所示，R110，R220，R330，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？ 20、（10分）如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示。(1)由题意可知，红色指示灯L的电阻比发热体R的电阻要_（选填“大”或“小” ）得多；(2)为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关_（选填“串联”或“并联”）起来使用；(3)当热水袋原来的温度是15时，在额定电压下加热10min指示灯就熄灭了，则此过程中水吸收的热量是多少？（4）电热水袋的发热效率为多少？c水=4.2103J/（kg） 额定电压额定加热功率指示功率袋内充水自动断电温度220V500W0.2W1Kg65
