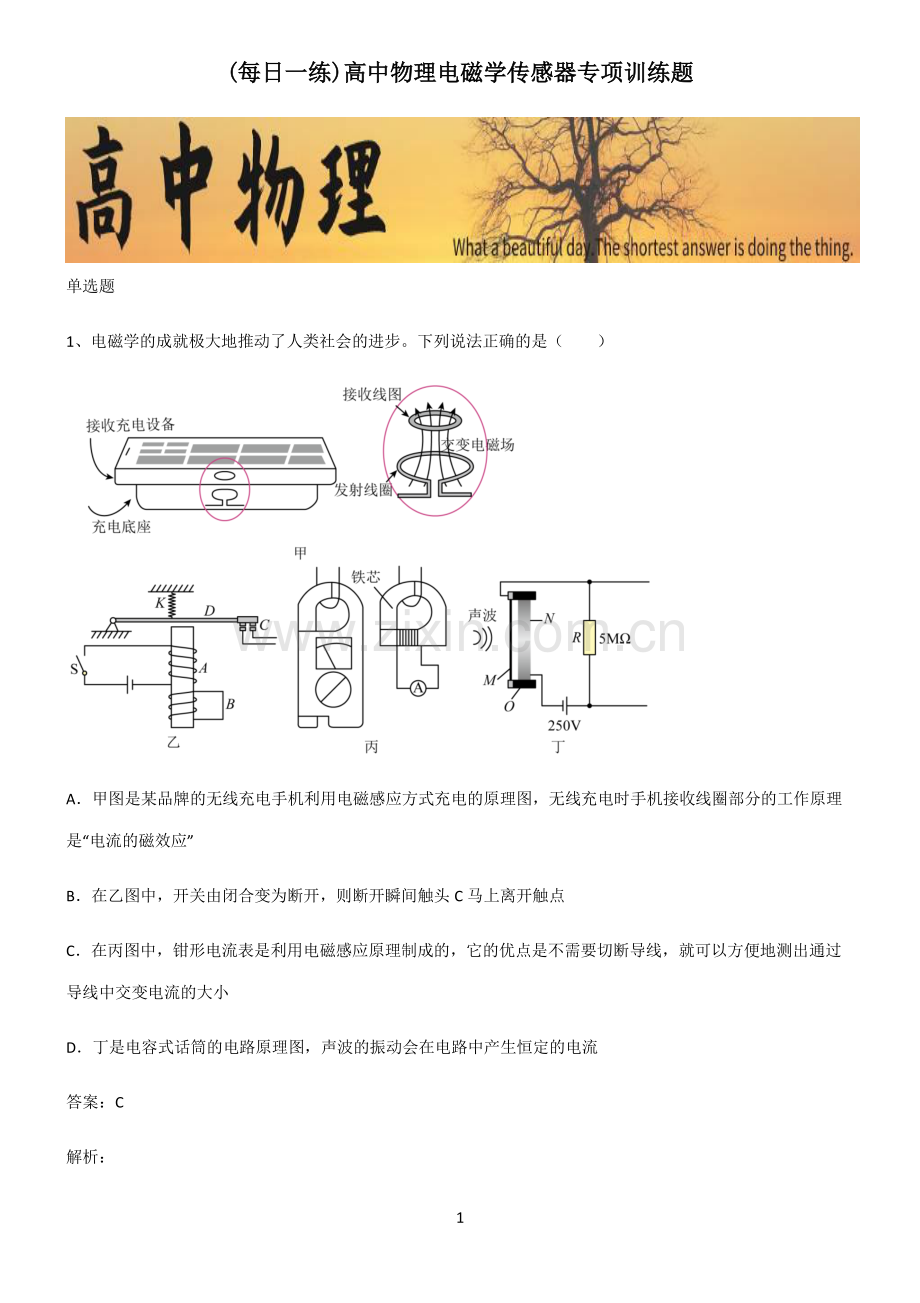

1 (每日一练每日一练)高中物理电磁学传感器专项训练题高中物理电磁学传感器专项训练题 单选题 1、电磁学的成就极大地推动了人类社会的进步。下列说法正确的是（）A甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B在乙图中，开关由闭合变为断开，则断开瞬间触头 C 马上离开触点 C在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小 D丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流 答案：C 解析：2 A甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时，发射线圈部分的工作原理是“电流的磁效应”，无线充电时手机接收线圈部分的工作原理是“电磁感应”所以 A 错误；B在乙图中，开关由闭合变为断开，则断开瞬间触头 C 不会马上离开触点，因为 B 线圈中有感应电流产生，则触头慢慢离开触点，所以 B 错误；C在丙图中，钳形电流表是利用电磁感应原理制成的电流互感器，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小，所以 C 正确；D丁是电容式话筒的电路原理图，声波的振动会在电路中产生周期性变化的电流，所以 D 错误；故选 C。2、医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A声音传感器 B红外线传感器 C气体传感器 D压力传感器 答案：B 解析：非接触式测温仪能将物体发出的发出红外线信号转化为电信号，所以测温仪利用的传感器使用的是红外线传感器。故 B 正确，ACD 错误；故选 B。3、如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2时，物体受到的摩擦力和灯泡的亮度将（）3 A摩擦力不变，灯泡的亮度变亮 B摩擦力不变，灯泡的亮度不变 C摩擦力变大，灯泡的亮度变亮 D摩擦力变小，灯泡的亮度变暗 答案：B 解析：因摩擦力大小只与压力大小及接触面的粗糙程度有关与物体的相对运动速度无关，故物体所受摩擦力不变；由于传送带运动且速度为v时，物体与传送带发生相对滑动，故物体受到的摩擦力和弹簧弹力是一对平衡力；当传送带逐渐加速到 2v时，因物体所受摩擦力不变，则物体仍处于平衡状态，故物体的位置将不发生变化，与滑动变阻器保持相对静止，滑动变阻器接入电阻不变，则由欧姆定律可得电路中电流不变，灯泡的亮度不变 故选 B。4、如图所示，两块水平放置的金属板距离为d，用导线、电键 K 与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为q的小球。K 断开时传感器上有示数，K 闭合时传感器上恰好无示数。则线圈中的磁场B的变化情况和磁通量变化率分别是（）A正在增加，=2 B正在增加，=C正在减弱，=2 4 D正在减弱，=2 答案：B 解析：K 闭合时传感器上恰好无示数，说明小球所受电场力和重力平衡，由于小球带正电，所以电容器上极板为负，由楞次定律，可知线圈中的磁场B正在增加。根据分析列出方程 =解得=故选 B。5、电磁学的成就极大地推动了人类社会的进步。下列说法正确的是（）A甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B在乙图中，开关由闭合变为断开，则断开瞬间触头 C 马上离开触点 5 C在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小 D丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流 答案：C 解析：A甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时，发射线圈部分的工作原理是“电流的磁效应”，无线充电时手机接收线圈部分的工作原理是“电磁感应”所以 A 错误；B在乙图中，开关由闭合变为断开，则断开瞬间触头 C 不会马上离开触点，因为 B 线圈中有感应电流产生，则触头慢慢离开触点，所以 B 错误；C在丙图中，钳形电流表是利用电磁感应原理制成的电流互感器，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小，所以 C 正确；D丁是电容式话筒的电路原理图，声波的振动会在电路中产生周期性变化的电流，所以 D 错误；故选 C。
