高中物理电磁学传感器考点精题训练.pdf

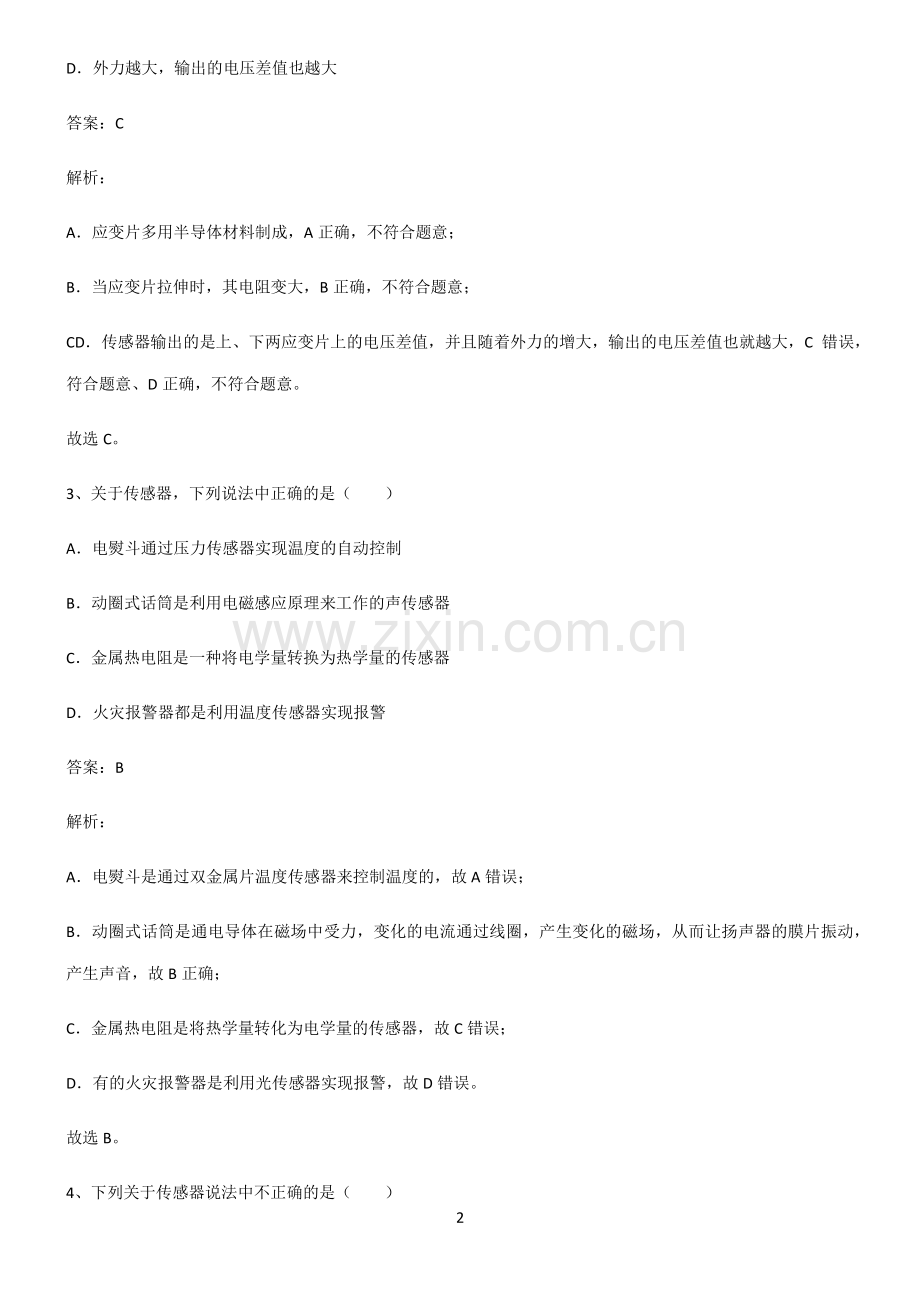

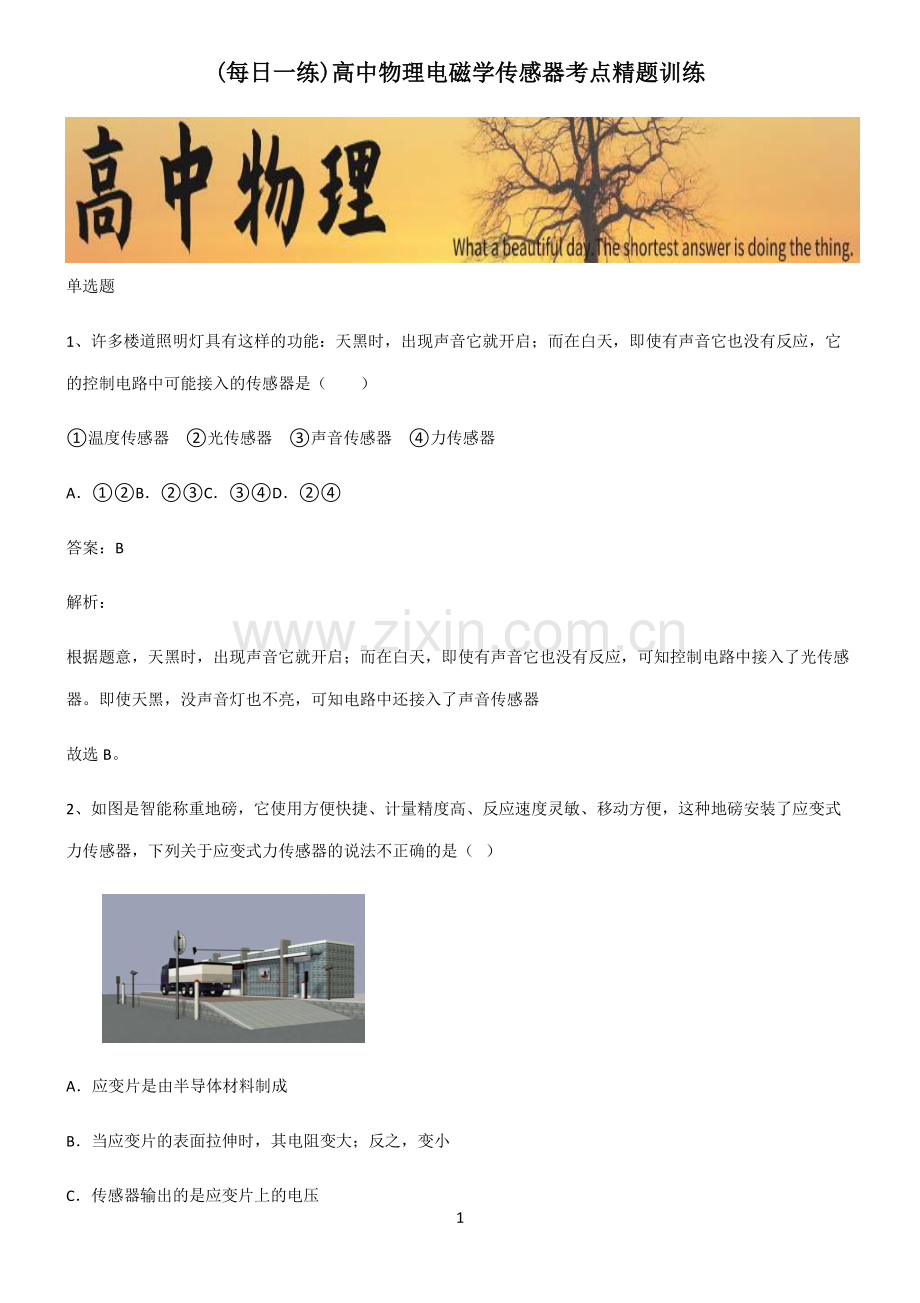

1 (每日一练每日一练)高中物理电磁学传感器考点精题训练高中物理电磁学传感器考点精题训练 单选题 1、许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（）温度传感器 光传感器 声音传感器 力传感器 ABCD 答案：B 解析：根据题意，天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，可知控制电路中接入了光传感器。即使天黑，没声音灯也不亮，可知电路中还接入了声音传感器 故选 B。2、如图是智能称重地磅，它使用方便快捷、计量精度高、反应速度灵敏、移动方便，这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法不正确的是（）A应变片是由半导体材料制成 B当应变片的表面拉伸时，其电阻变大；反之，变小 C传感器输出的是应变片上的电压 2 D外力越大，输出的电压差值也越大 答案：C 解析：A应变片多用半导体材料制成，A 正确，不符合题意；B当应变片拉伸时，其电阻变大，B 正确，不符合题意；CD传感器输出的是上、下两应变片上的电压差值，并且随着外力的增大，输出的电压差值也就越大，C 错误，符合题意、D 正确，不符合题意。故选 C。3、关于传感器，下列说法中正确的是（）A电熨斗通过压力传感器实现温度的自动控制 B动圈式话筒是利用电磁感应原理来工作的声传感器 C金属热电阻是一种将电学量转换为热学量的传感器 D火灾报警器都是利用温度传感器实现报警 答案：B 解析：A电熨斗是通过双金属片温度传感器来控制温度的，故 A 错误；B动圈式话筒是通电导体在磁场中受力，变化的电流通过线圈，产生变化的磁场，从而让扬声器的膜片振动，产生声音，故 B 正确；C金属热电阻是将热学量转化为电学量的传感器，故 C 错误；D有的火灾报警器是利用光传感器实现报警，故 D 错误。故选 B。4、下列关于传感器说法中不正确的是（）3 A电子秤所使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号 B话筒是一种常用的声传感器，其作用是将电信号转换为声信号 C电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断 D光敏电阻能够把光照强度这个光学量转换为电阻这个电学量 答案：B 解析：A在电子秤中的应用电子秤所使用的测力装置是力传感器，它是把力信号转化为电压差信号，故 A 正确；B话筒是一种常用的声波传感器，其作用是声信号转换为电信号，故 B 错误；C电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断。故 C正确；D光敏电阻的工作原理实际上是传感器把光信号转换成电信号，故 D 正确；故选 B。5、在如图所示的自动控制电路中，当开关 S 断开时，工作电路的情况是（）A灯亮，电动机转起来，电铃响 B灯亮，电动机转起来，电铃不响 C灯不亮，电动机不转，电铃响 D灯亮，电动机不转，电铃响 答案：B 解析：由图可知这是用一个电磁继电器同时控制两个工作电路的自动控制装置，控制电路由电源、开关 S 和电磁铁组4 成，工作电路有两个，共用一个电源，开关 S 断开时，电磁铁中无电流没有磁性，弹簧把衔铁拉起，电灯和电动机组成的并联电路连通，电灯亮，电动机转动，电铃电路断开，电铃不响；开关 S 闭合时，电磁铁通电有磁性，吸下衔铁，使电铃电路连通，铃响，电灯和电动机电路断开，灯不亮，电动机不转。故选 B。
