高中物理电磁学传感器知识点题库.pdf

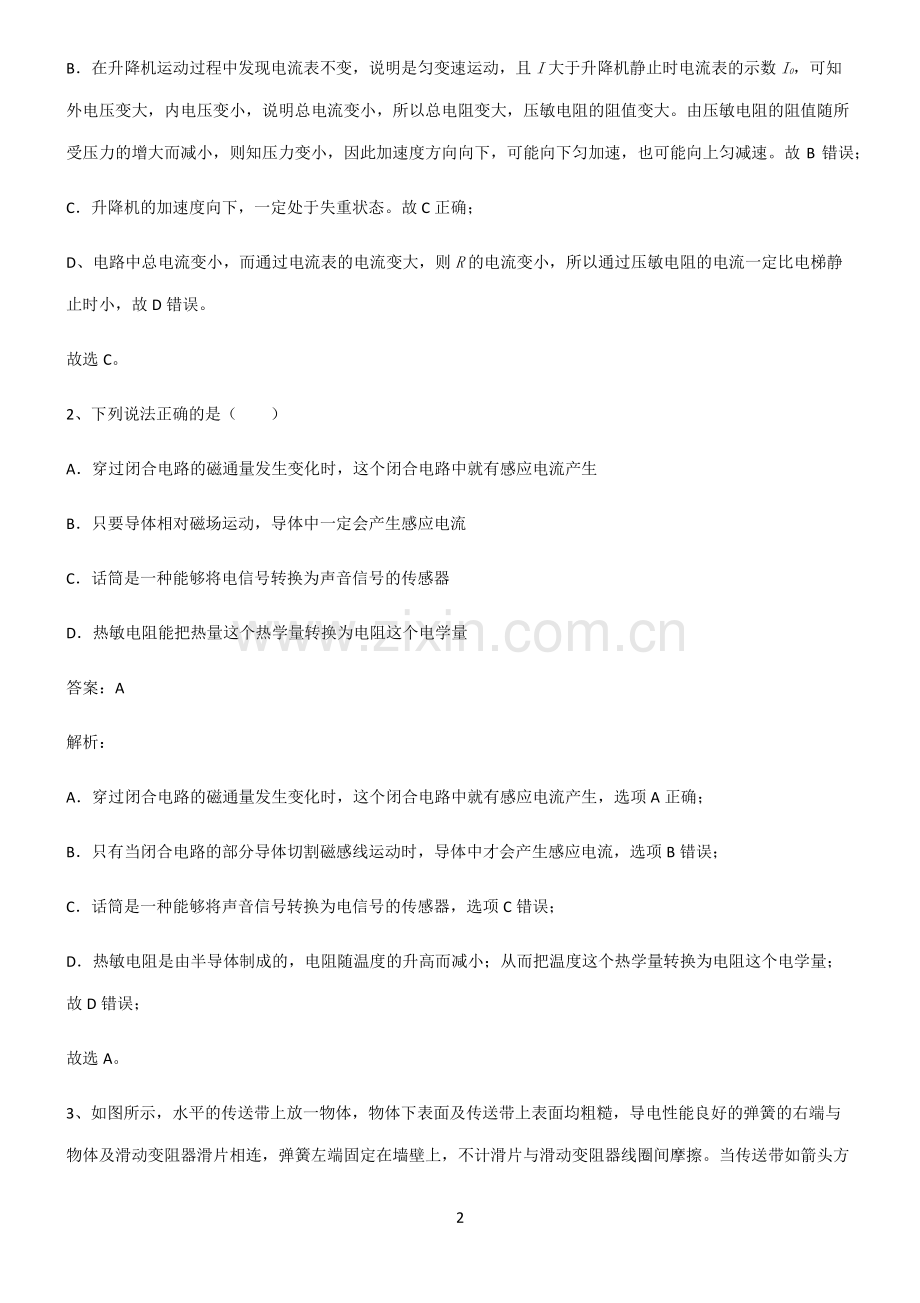

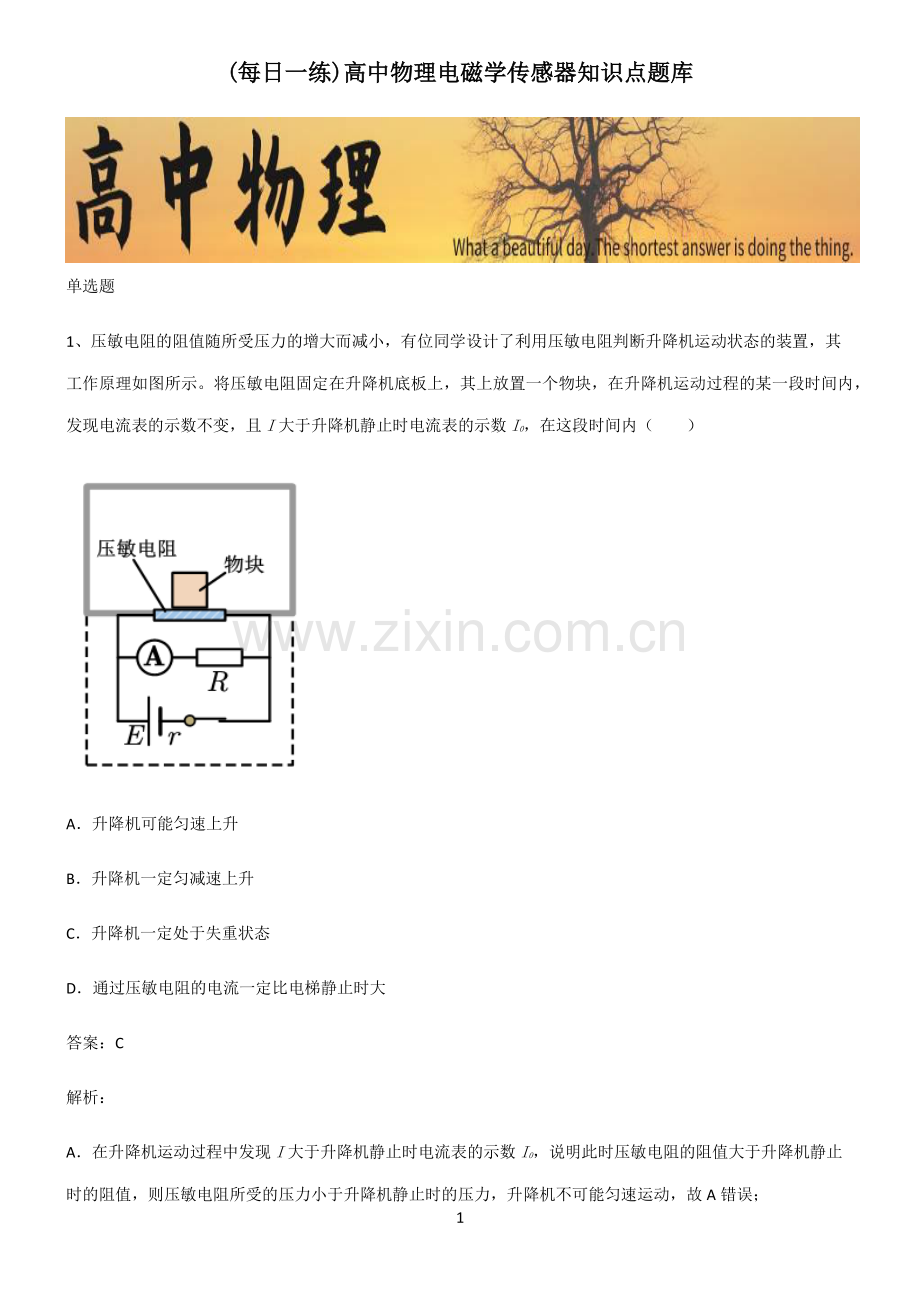

1 (每日一练每日一练)高中物理电磁学传感器知识点题库高中物理电磁学传感器知识点题库 单选题 1、压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断升降机运动状态的装置，其工作原理如图所示。将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动过程的某一段时间内，发现电流表的示数不变，且I大于升降机静止时电流表的示数I0，在这段时间内（）A升降机可能匀速上升 B升降机一定匀减速上升 C升降机一定处于失重状态 D通过压敏电阻的电流一定比电梯静止时大 答案：C 解析：A在升降机运动过程中发现I大于升降机静止时电流表的示数I0，说明此时压敏电阻的阻值大于升降机静止时的阻值，则压敏电阻所受的压力小于升降机静止时的压力，升降机不可能匀速运动，故 A 错误；2 B在升降机运动过程中发现电流表不变，说明是匀变速运动，且I大于升降机静止时电流表的示数I0，可知外电压变大，内电压变小，说明总电流变小，所以总电阻变大，压敏电阻的阻值变大。由压敏电阻的阻值随所受压力的增大而减小，则知压力变小，因此加速度方向向下，可能向下匀加速，也可能向上匀减速。故 B 错误；C升降机的加速度向下，一定处于失重状态。故 C 正确；D、电路中总电流变小，而通过电流表的电流变大，则R的电流变小，所以通过压敏电阻的电流一定比电梯静止时小，故 D 错误。故选 C。2、下列说法正确的是（）A穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生 B只要导体相对磁场运动，导体中一定会产生感应电流 C话筒是一种能够将电信号转换为声音信号的传感器 D热敏电阻能把热量这个热学量转换为电阻这个电学量 答案：A 解析：A穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生，选项 A 正确；B只有当闭合电路的部分导体切割磁感线运动时，导体中才会产生感应电流，选项 B 错误；C话筒是一种能够将声音信号转换为电信号的传感器，选项 C 错误；D热敏电阻是由半导体制成的，电阻随温度的升高而减小；从而把温度这个热学量转换为电阻这个电学量；故 D 错误；故选 A。3、如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方3 向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2时，物体受到的摩擦力和灯泡的亮度将（）A摩擦力不变，灯泡的亮度变亮 B摩擦力不变，灯泡的亮度不变 C摩擦力变大，灯泡的亮度变亮 D摩擦力变小，灯泡的亮度变暗 答案：B 解析：因摩擦力大小只与压力大小及接触面的粗糙程度有关与物体的相对运动速度无关，故物体所受摩擦力不变；由于传送带运动且速度为v时，物体与传送带发生相对滑动，故物体受到的摩擦力和弹簧弹力是一对平衡力；当传送带逐渐加速到 2v时，因物体所受摩擦力不变，则物体仍处于平衡状态，故物体的位置将不发生变化，与滑动变阻器保持相对静止，滑动变阻器接入电阻不变，则由欧姆定律可得电路中电流不变，灯泡的亮度不变 故选 B。4、如图所示，两块水平放置的金属板距离为d，用导线、开关 K 与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。两板间放一台压力传感器，压力传感器上表面静止放置一个质量为m、电荷量为q的带负电小球。K 断开时传感器上有示数mg，K 闭合稳定后传感器上示数为3。则线圈中的磁场B的变化情况和磁通量的变化率分别是（）4 A正在增加，=B正在减弱，=3 C正在增加，=3 D正在减弱，=23 答案：D 解析：K 闭合稳定后传感器上示数为3，说明此时上极板带正电，即上极板电势高于下极板电势，极板间的场强方向向下，大小满足 Eq3mg 即 E23 又 UEd 所以两极板间的电压 U23 线圈部分相当于电源，则感应电流的方向是从下往上，据此结合楞次定律可判断穿过线圈的磁通量正在减少，线圈中产生的感应电动势的大小为，根据 5 =23 可得=23 故选 D。5、关于传感器，下列说法正确的是（）A金属热电阻是一种可以将电学量转换为热学量的传感器 B半导体热敏电阻的阻值随温度的升高而减小 C光电鼠标利用的是生物传感器 D电子秤称量物体的质量时利用了干簧管 答案：B 解析：A传感器是能将非电学量按一定规律转换成电学量的装置，故 A 项错误；B半导体热敏电阻在温度升高时，电阻会变小，B 项正确；C光电鼠标利用的是光电传感器，C 项错误；D干簧管是一种能够感知磁场的传感器，而电子秤称量物体质量是利用了压力传感器，D 项错误。故选 B。
