猪舍建筑标准.doc

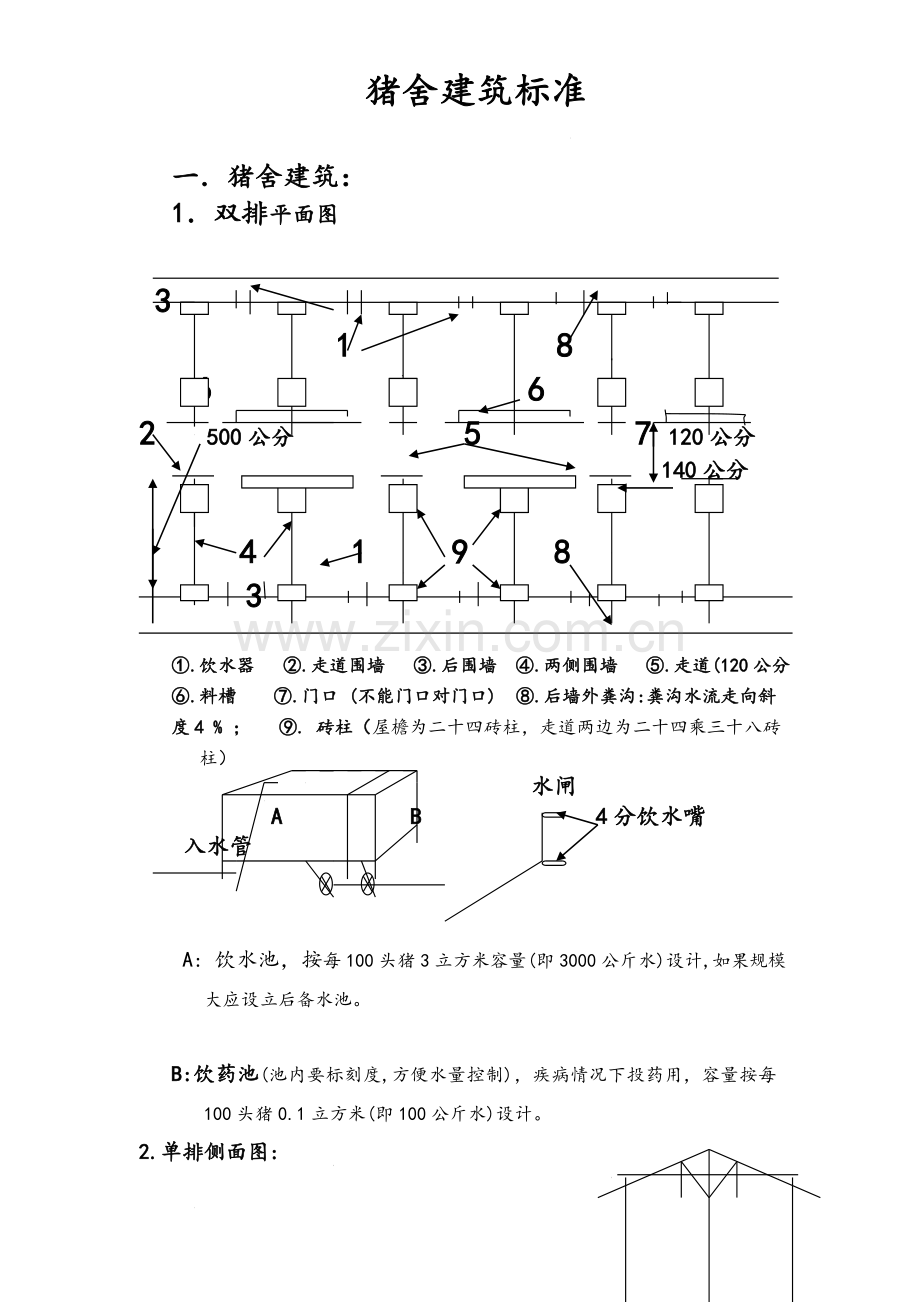

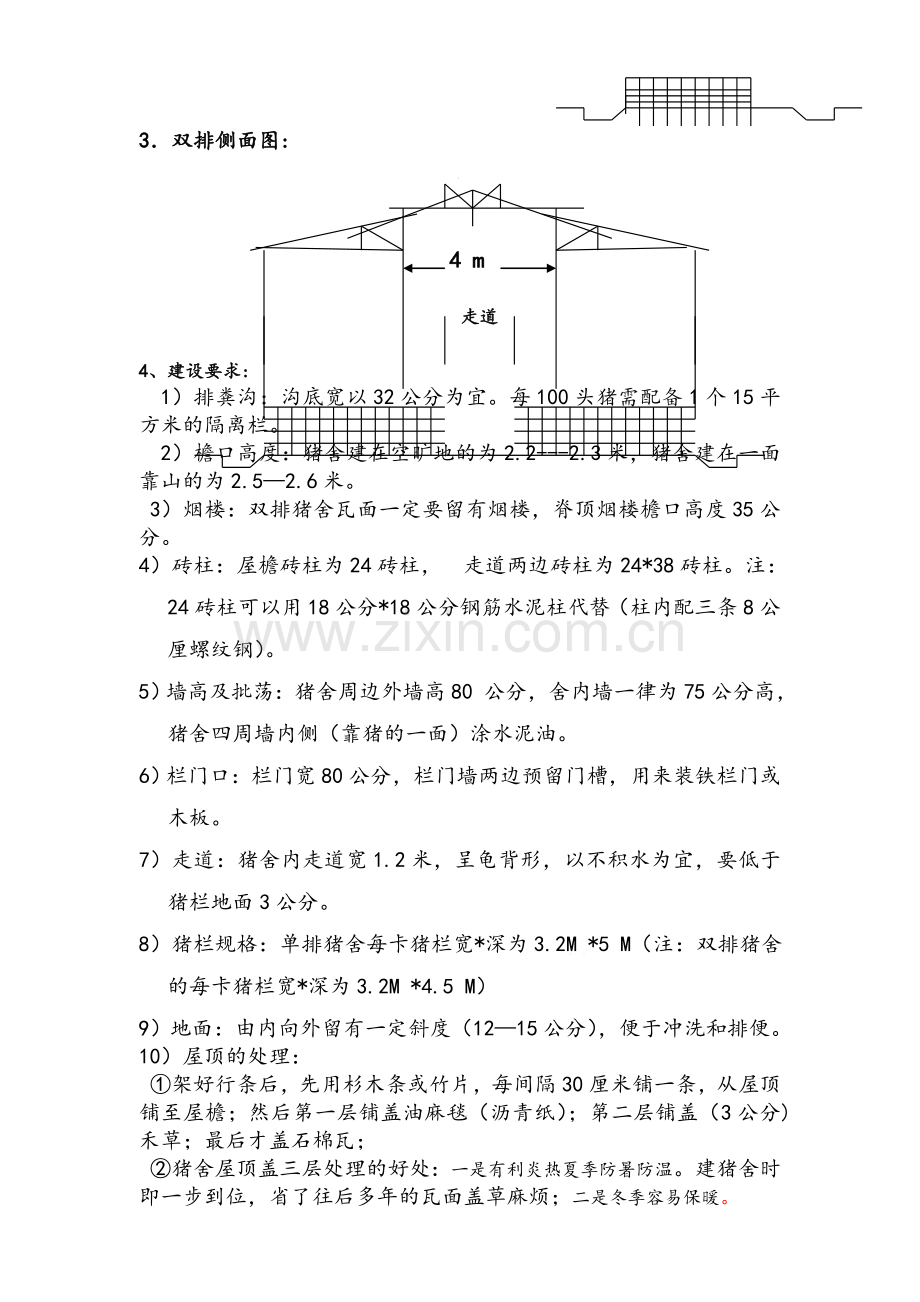

猪舍建筑标准一猪舍建筑：1双排平面图 31 86 62 500公分 5 7120公分 140公分419 8 3 .饮水器 .走道围墙 .后围墙 .两侧围墙 .走道(120公分.料槽 .门口 (不能门口对门口) .后墙外粪沟:粪沟水流走向斜度4 % ； . 砖柱（屋檐为二十四砖柱，走道两边为二十四乘三十八砖柱） 水闸 A B 4分饮水嘴 入水管 A: 饮水池，按每100头猪3立方米容量(即3000公斤水)设计,如果规模大应设立后备水池。 B:饮药池(池内要标刻度,方便水量控制)，疾病情况下投药用，容量按每100头猪0.1立方米(即100公斤水)设计。 2.单排侧面图:3双排侧面图:4 m 走道4、建设要求:1）排粪沟：沟底宽以32公分为宜。每100头猪需配备1个15平方米的隔离栏。2）檐口高度：猪舍建在空旷地的为2.2-2.3米，猪舍建在一面靠山的为2.52.6米。3）烟楼：双排猪舍瓦面一定要留有烟楼，脊顶烟楼檐口高度35公分。4）砖柱：屋檐砖柱为24砖柱， 走道两边砖柱为24*38砖柱。注：24砖柱可以用18公分*18公分钢筋水泥柱代替（柱内配三条8公厘螺纹钢）。5）墙高及批荡：猪舍周边外墙高80 公分，舍内墙一律为75公分高，猪舍四周墙内侧（靠猪的一面）涂水泥油。6）栏门口：栏门宽80公分，栏门墙两边预留门槽，用来装铁栏门或木板。7）走道：猪舍内走道宽1.2米，呈龟背形，以不积水为宜，要低于猪栏地面3公分。8）猪栏规格：单排猪舍每卡猪栏宽*深为3.2M *5 M（注：双排猪舍的每卡猪栏宽*深为3.2M *4.5 M） 9）地面：由内向外留有一定斜度（1215公分），便于冲洗和排便。10）屋顶的处理：架好行条后，先用杉木条或竹片，每间隔30厘米铺一条，从屋顶铺至屋檐；然后第一层铺盖油麻毯（沥青纸）；第二层铺盖（3公分)禾草；最后才盖石棉瓦；猪舍屋顶盖三层处理的好处：一是有利炎热夏季防暑防温。建猪舍时即一步到位，省了往后多年的瓦面盖草麻烦；二是冬季容易保暖。11）水泥地面要求:地面使用32.5R标号水泥，先铺C20砼混凝土6公分，面抹1：2水泥沙浆2公分(沙要过筛，猪舍地面不能用粗砂，因为粗沙会影响猪脚)，同时防止地面过滑。地面由内向外留有一定斜度，便于冲洗和排便(如图所示), 斜度前后高低1215公分。地面不能积水、坑洼、凹凸不平、不能光滑或过水泥油。靠门一侧地面要比靠后墙的地面平，保证肉猪靠门睡觉。二、 单个猪栏建筑:.铁栏门 .料槽 .走道围墙高75公分 .每个猪栏的两侧墙75公分高 .后墙外的粪沟 .后墙高80公分 .排粪口 .后墙下端，除两端和中间用砖柱支撑外全部留空8公分,留作清粪用。排粪口边缘成弧形、以利于冲粪，排粪口顶部用水泥钢筋砼倒横梁；. 鸭嘴饮水器二个,水管埋于地下和侧墙内；离地35公分、45公分,间隔60公分 ；砖柱： 3 1 10 2 9 4 6 7 8 5（立体示意图）三铁栏门建筑：栏门高70公分、宽80公分全部用四方铁焊接成长方形。一个铁栏门共需10-12公分 四方铁13条，其中宽11条， 底、面各一条。 70公分 a:铁支间距不大于8公分， a ，过大会夹住小猪的头。 80公分 （铁栏门示意图）四、饲料食槽建造： 1.8m f b b b b b40公分 a 食料槽 d a e 15公分 1.8m 储料槽 c（食槽俯视图）a.侧砖墙：宽5公分、高55公分 b.铁枝：用来分隔料槽 c .砖墙宽12公分 d.横铁支长 e.料槽挡板 f.料槽缘：宽5公分1料槽水泥板 175公分 2 55公分 14公分 (1、2： 8号铁线)(料槽钢筋水泥挡板骨架)料槽：内径180公分35公分(每隔30公分作一个槽位，用铁支分隔 ) 5条10公分(长37公分)铁支， 30公分 30公分37公分 1条8公厘（1m）横铁 6公分说明: 用闸侧砖墙与料槽水泥板固定。间距铁支与长条横铁用10公厘圆钢筋焊接固定。每卡30公分间距共5条。食槽完成面总长1.8米、宽40公分、采食面宽26公分,高19公分、深度12公分。料槽底与档板间距5公分。似钩机斗样，料槽底则面具有排水孔利于清洁。2、料槽侧: l a料槽设计为自由采食:n b.铁枝：用来分隔料槽n c.闸侧砖墙 n d.横铁支长 n e.料槽挡板 n f.料槽缘：宽5公分 （料槽侧面图） 1.5 公分 15公分 e 2.5公分 12公分 d储 5 公分 c 料 铁支分隔料槽离最低点高度 55公分 槽 b f20公分 12公分 17公分 19公分 7公分 40公分 36公分 五、猪舍防暑和保温设施规格：1，单排猪舍平面图 A C B D E A：淋水管，B：保温灯和风扇共用的电线，C：风扇，D：距离1米，E：保温灯2，双排猪舍平面图：C B A D E A：淋水管，B：保温灯和风扇共用的电线，C：风扇，D：距离1米，E：保温灯说明：淋水管：要求水管必须1寸管，离地2米，每栏水管中间接一个三通或打一个小孔。电线：保温电线和风扇的电线是同一条，并每一个栏位安装一个开关，方便单独使用。电线要求，每栏通电300W功率。照明的电线另外拉线。保温灯：每栏装二盏灯，灯离栏面7080公分。风扇：每个风扇吹四个栏位。7、出猪台立体示意图: 1.2m 宽 总长度为11米 共用段长度为6米 2 1 1 高低两段 60公分 3 1 长度为5米 6 3 6 4 6 走猪道侧墙高60公分 80公分 1.95m 1.2m 5 80公分出猪台侧面示意图: 7 1 1.95m 1.2m11米 说明: 出猪台走道分高低两段，高低两段分界处离入口长5米, 走猪道总长度为11米(可根据地形不同而定长度)，坡度比小于18% ， 入口宽1.2米。 1、砖墙 2、总走猪道 3、高台走猪道：最高点1.95米、内墙宽80公分。 4、低台走猪道：最低点1.2米、内墙宽80公分。 5、二十四砖柱 6、侧墙高60公分 7、抛台注：出猪台建设因地而异， 但其坡度比以小于18%为好。要求在方便出猪装车，而又不影响日常的工作。
