徐州师范大学体育馆、游泳馆工程施工组织设计.docx

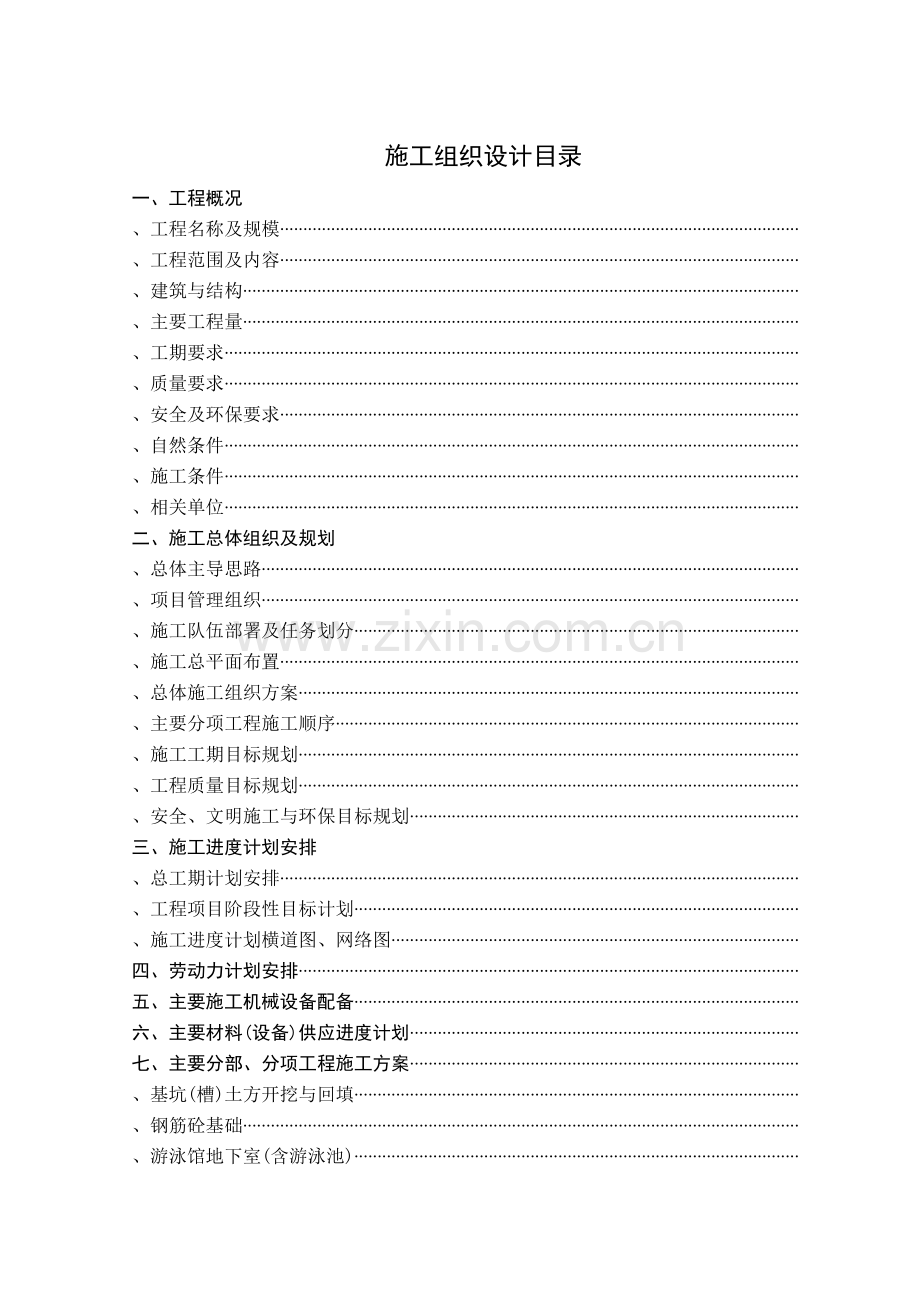

施工组织设计目录一、工程概况、工程名称及规模、工程范围及内容、建筑与结构、主要工程量、工期要求、质量要求、安全及环保要求、自然条件、施工条件、相关单位二、施工总体组织及规划、总体主导思路、项目管理组织、施工队伍部署及任务划分、施工总平面布置、总体施工组织方案、主要分项工程施工顺序、施工工期目标规划、工程质量目标规划、安全、文明施工与环保目标规划三、施工进度计划安排、总工期计划安排、工程项目阶段性目标计划、施工进度计划横道图、网络图四、劳动力计划安排五、主要施工机械设备配备六、主要材料(设备)供应进度计划七、主要分部、分项工程施工方案、基坑(槽)土方开挖与回填、钢筋砼基础、游泳馆地下室(含游泳池)、钢筋砼框架、体操、排球训练馆屋面预应力框架梁、卷材防水保温屋面、脚手架、钢筋制安、砼制运、浇捣、养护、水泥炉渣空心砌块填充墙、楼地面、内墙及顶棚饰面、外墙干挂花岗岩施工、散水、踏步、坡道、电气系统、给排水、消防系统、暖通、空调系统八、保证工期的主要措施九、工程质量保证措施十、保证安全措施十一、环境保护、文明施工及文物保护措施 施工组织设计一、工程概况 、工程名称及规模 本标工程系徐州师范大学体育馆、游泳馆工程，建筑面积分别为、，合计。建址在徐州师范大学泉山校区（海河路北侧、小河西侧）。 、工程范围及内容本工程为体育馆、游泳馆的室内、外建筑安装工程。 ()建筑工程“两馆”的土建工程。其中不含：钢网架、彩钢板屋面；塑钢（铝合金）门窗、木门，玻璃幕墙、铝合金板幕墙、无框玻璃门，各种防火门；木地板，塑胶地面；外墙涂料；不锈钢楼梯扶手；电梯；游泳馆挖孔墩桩。()安装工程给排水工程(个系统)：室内冷水系统、热水系统、开水供应系统、蒸汽管道系统、排水系统、室内（外）消防给水系统（消火栓系统、自动喷淋灭火系统）、室外给排水(雨水)系统等管道及系统内设备安装。采暖通风工程(个系统)：室内普通采暖系统、地板辐射采暖系统、热风采暖系统、集中空调（水）系统、机械通风系统、排烟补风系统及系统内设备安装，室外供热（蒸汽）系统等管道及系统内设备安装。(不含空调机组安装)电气工程(个系统)：供电系统、动力配电系统、照明系统、防雷与接地系统、火灾自动报警与联动控制系统（火灾探测与报警系统、空调联动控制系统、排烟联动控制系统、喷淋报警系统、消防泵控制系统、消防专用电话、紧急广播系统）、音响系统、综合布线系统（电视、电话、数据传输系统的穿线管及接线盒、插座）等管线及系统内设备安装。(其中电视、电话、计算机系统穿线由专业公司施工)、建筑与结构“两馆”均为现浇钢筋砼框架结构（比赛场钢网架、彩钢板屋顶），三层。游泳馆设有地下一层。抗震设防烈度度，框架结构抗震等级为二级；地下室防水等级为二级、抗渗等级(机房地下室墙身)；二类防雷建筑物，一类负荷。建筑与结构详见表一建筑结构特征表表一 建 筑 结 构 特 征 表 项目内容体育馆游泳馆备 注建筑面积 平面布局及轴线长宽 椭圆形长轴、短轴近似方形室外地坪(室外原地面)结构形式框架框架(不含钢网架)层数地上三层地上三层，地下一层地下室、建筑高度 檐口屋顶檐口屋顶基础独立、梁板、地梁，独立、连梁，、(不含游泳馆挖孔墩桩)主体现浇钢筋砼框架柱、梁、板内、外墙体水泥炉渣空心砌块屋面橡胶沥青防水涂膜、聚乙烯丙纶防水卷材、挤塑聚苯乙烯保温板（不含彩钢板屋面）地面(踢脚)水泥（配筋、防潮）地面、防滑地板砖、磨花花岗石、难燃橡胶铺地砖、剁斧石花岗石、地毯防滑地砖、磨光花岗石、毛面花岗石（不含塑胶板地面、赛场硬木企口地板）楼面(踢脚)水泥楼面、磨花花岗石、防滑地砖同体育馆，釉质地砖地面（不含胶水泥彩色楼面、塑胶楼面）外墙面装修水泥砂浆基层、干挂花岗石同体育馆（不含乳白色弹性涂料、铝板墙面）内墙面装修混合砂浆基层、乳胶漆、瓷砖、矿棉吸音板、铝穿孔板吸音墙面、挂贴大理石同体育馆（无挂贴大理石）平顶砼板下乳胶漆、轻钢龙骨埃特板、矿棉吸音板、优泰克水泥纤维板、铝板吊顶、轻钢龙骨双层镀锌钢板平顶板下乳胶漆、轻钢龙骨埃特板、矿棉吸音板油漆金属面、木料、楼梯扶手腊克装修、墙裙（不含硬木地板、木门）其它砼散水、女儿墙与泛水砼散水、坡道、剁斧石踏步、地沟、水落管（观众椅甲方自理）（不含不锈钢扶手、各种门窗） 、主要工程量 见表一 表一 主 要 工 程 数 量 表 内容项目土方砼钢筋砼钢筋制安卷材屋面楼地面内外墙面给排水暖通电气开挖 回填水泥 铺面抹灰贴面管道 设备 台管道 设备 台布线 设备 台体育馆游泳馆合 计详见标件详细预算书之二工程量计算书(清单)、工期要求本标工程要求工期日历天。（个月）、质量要求本标工程要求质量标准：市优。、安全及环保要求本标工程要求确保施工安全和达到规定的环保要求。、自然条件工程地质：体育馆地基持力层为第层粘土层()，游泳馆地基持力层为第层灰岩层()。(水文地质与气象资料暂不详，略)、施工条件施工现场南侧、西侧分别傍海河路、校园路，北侧临近学生宿舍区，东侧傍小河，场外交通方便。施工场地拆迁和平整已完成，施工用水、电已接通。水泥、钢筋及安装设备为甲供详见招标文件附件三(三)表及答疑纪要共性问题第四条，其他材料均自行采购。砂石料源地在内港，运距约。、相关单位建设单位：徐州师范大学设计单位：东南大学建筑设计研究院监理单位：(待定)质量监督单位：(待定)、工程特点()本工程系新建项目，临街并建址校园内、旁近宿舍区，工程施工有一定干扰影响，须精心组织管理，采取现场围护隔离措施，尽力避免干扰，保持正常的教学和施工秩序。()本工程为现浇钢筋砼框架结构的低矮建筑，基础深、结构层高且多变高、关联性强，体育馆框架柱为辐射状布设，地下室与游泳池抗渗等级高，室内外装修标准高，安装工程系统多，施工工艺较复杂，质量标准要求高，属“高、精、难”工程，要求施工测量精度高，须严细管理，强化施工技术指导及质量检控。()钢网架与彩钢板屋面、各种门窗与幕墙、木地板与塑胶地面、外墙弹性涂料、电梯、综合布线系统穿线与空调机组安装等由甲方另选队伍进行施工。本工程投入专业队伍及大型施工机械多，交叉作业与高处作业多，故潜在着诸多不安全因素，须精密组织，加大协调力度，互创条件，密切配合，有序运作。()要求施工中严格控制排污、噪声、粉尘、建筑垃圾及施工机械车辆不得危害校园与周边环境和民众健康。()工程量较大，施工期较宽松，跨两个雨期、一个冬期；自然条件及施工条件较好，便于组织优势队伍同时展开“两馆”平行流水施工 。()业主对本标工程高度重视，自筹建设资金已落实，社会环境好。二、施工总体组织及规划、总体主导思路对于本标工程，我单位具有雄厚的综合技术实力、成功的施工经验和突出的业绩，结合本工程特点，施工组织的总体主导思路是：抓紧施工准备工作，上足专业机械技工；两馆同步展开施工，地下室深基础先行；突出框架结构重点，阶段目标限期完成；安装专业紧密配合，网络管理有序可控；严把工艺材料质量，相关各方密切协同；精工细作保创市优，确保安全提前竣工。、项目管理组织我单位领导高度重视本标工程，中标后，将其列为今、明年度在建重点工程之一，实行项目法管理。成立以法人代表孙公新(处长)、处总工程师尚尔海负总责的本部项目管理领导小组。现场组建以聂君（一级项目经理、副处长、高工）为总部常驻代表、叶封(一级项目经理、处副总工程师、高工)为项目经理、汪宜高(高工、公司总工）为项目总工和设置“五科、三室、一所”并配齐高、中级职称专业管理人员的整体功能强的项目经理部，全权负责组织实施，调遣类似工程经验丰富、业绩突出的个专业工程队(含分包的消防、中央空调安装队)承建施工。项目经理组织机构见图二拟任职本工程项目经理、项目总工的资历及主要管理人员见标件主要施工人员表、施工队伍部署及任务划分见表二施工队伍部署及任务划分表二 施 工 队 伍 部 署 及 任 务 划 分队 别主 要 施 工 项 目备 注建筑工程一队体育馆土建工程建筑工程二队游泳馆土建工程建筑工程三队砼生产、钢筋制作建筑防水队“两馆”屋面等防水工程土方机械化施工队“两馆”土方开挖与回填，施工便道钢构件制安队“两馆”另星钢构件制安及预埋件、电气钢桥架与线槽等制作水暖通安装队“两馆”给排水、采暖通风工程体育馆自动喷淋灭火系统、集中空调系统由专业队伍施工电气安装队“两馆”电气工程电务安装队“两馆”综合布线系统，音响系统，消防专用电话，紧急广播系统(电视、电话、计算机系统穿线由专业公司施工)消防安装队(分包)体育馆自动喷淋灭火系统，“两馆”火灾自动报警与联动控制系统消防专用电话、紧急广播系统由电务队施工中央空调安装队(分包)体育馆集中空调系统空调机组由专业公司安装、施工总平面布置()施工总平面布置图见图二施工总平面布置图()布设原则施工临时设施本着施工便利、安全可靠、物流顺畅、减少干扰、经济实用、永临结合、节约用地、保护环境的原则进行布设。()施工便道场内施工便道沿“两馆”周边(河岸及场外道路内侧)环形布设，在南侧与场外道路接通，便道总长。标准为:单车道、泥结碎石路面，宽(大门口段)、厚。便道内侧设临时排水沟，并在场区东边缘(临小河)设集水沉淀池，污水滤清后排入小河(或市内排水管网)。()施工供电、供水及通讯系统按甲方提供的电源、水源接口接引，设配(发)电间及水表井计量计费。同时，配备台发电机，以备应急用。场内供电、供水系统视条件沿施工便道内、外侧或同侧布设，长度分别为、。架空电力线路跨便道或傍近“两馆”处采用埋地电缆，其截面按各回路负荷计算选定；给水干管管径按用水量计算选择，并满足消防要求()，在木作场、工地办及干管每处设临时消火栓。在工地办及场外项目部、各队生活营区安设程控电话。()各类加工场及生活房屋砼搅拌站(、)、钢筋制作场、另星钢构件制作场、钢模整修场、木作场、停车停机场、材料堆场(含钢网架、彩钢板屋面工场)等，相机布设在“两馆”与便道之间的空闲地域。配(发)电间、料具库、水泥库、木作棚、机修间、门卫室等，设在上述各加工场地域。()工地办公室工地办(含业主、监理驻地办及工地保健站)设在场区南侧。()项目部及生活营区设在场外就近处(租房及搭建活动板房)。()垂直运输机械布置依据“两馆”建筑结构特征、施工方法、物料重量等选定塔式起重机、提升架，并相应布设在“两馆”的适宜处。施工临时设施数量及占地面积详见表二施工临时设施一览表、总体施工组织方案()以“四保”为阶段性目标依据招标工期要求，结合本标工程特点和中间接序施工的钢网架、钢屋盖及后序施工的电、水、暖通安装工程的阶段性工期要求，采取布署个专业队并上足相关施工机械设备与技工，天内突击完成各项施工准备工作，确保月日“两馆”同步展开施工。突出地下室及主体框架重点，统筹安排，均衡施工。以“四保”(框架保交安钢网架、土建保安装专业、安装专业保系统联动试运转、配套收尾保验交)为阶段性目标，相关专业协调运作，互创条件，紧密配合。实行网络计划管理，有序组织各专业及其分部分项工程紧密平行流水、立体交叉施工作业。砼、钢筋及另星钢构件集中统一由专业队生产制作。制定完善的保工期、保质量、保安全及环境保护、文明施工措施与责任制，营造和谐的建设与施工环境，建立与保持良好的均衡施工秩序，以加快总体施工进度，确保按期提前()竣工。()总体分四个阶段实施初战阶段(，)：突击抢建完成地下室及基础工程。攻坚阶段(，)：强攻完成主体框架结构及墙体、屋面工程(安装专业预埋管件等)。决战阶段(， )：精工细作内外装修(门窗)、楼地面，安装专业穿线及设备安装与调试。决胜阶段(，)：室外工程、土建收尾、安装专业系统联动试运转，初验与验交。、主要分项工程施工顺序()体育馆间基础土方开挖间基础钢筋砼(土方回填、相关专业配合地下埋管)间基础、梁钢筋砼(土方回填)间基础土方开挖间基础钢筋砼(土方回填、相关专业配合地下埋管)间基础、梁钢筋砼(土方回填)间一层柱间一层梁板(相关专业配合)间一层柱间一层梁板(相关专业配合，天后开始一层梁板后浇带施工)二层柱二层梁板(相关专业配合)三层柱三层梁板(相关专业配合)三层以上柱梁板(相关专业配合)体育馆、排球训练馆主体(相关专业配合，钢网架及彩钢板瓦屋面安装)卷材防水保温屋面砌体围护(相关专业预埋管线) 楼地面、内外装修(门窗安装)及安装专业穿线、设备安装(系统调试、联动试运转)、室外工程清理现场、竣工验收。()游泳馆、以下地下室挖土方以下地下室基础、底板钢筋砼地下室基础、底板钢筋砼地下室墙体及顶板(游泳池底板、游泳池壁板、地下室四周基础、底层柱)一层柱一层梁板(相关专业配合)二层柱二层梁板(相关专业配合)三层以上柱(夹层梁板、相关专业配合)屋顶梁砌体围护(相关专业预埋管线)钢网架、彩钢板瓦屋面安装卷材防水保温屋面楼地面、内外装修(门窗安装)及安装专业穿线、设备安装(系统调试、联动试运转)、室外工程清理现场、竣工验收。、施工工期目标规划建议年月日开工，年月日竣工，施工总工期日历天(个月)，较招标要求工期提前天()个月。、工程质量目标规划贯彻落实“百年大计，质量第一”的方针，严格按设计及现行技术规范施工达标，分项工程合格率达到、优良率达到以上，观感得分率达到以上，保证资料得分率达到。单位工程合格率达到；确保“两馆”整体创市优，争创部优工程。、安全、文明施工与环保目标规划()安全目标规划：贯彻落实“安全第一、预防为主”的方针，实现无亡人、无人身上等级工伤事故，无施工机械设备重大及以上责任事故，无火灾、无爆炸事故，无交通肇事责任事故。()文明施工与环保目标规划：按国家及地方政府部门有关文明施工与环境保护、文物保护等法令、法规组织施工，推行标准化现场管理，做到现场布置合理，施工过程文明有序、和谐合作，对周围环境无污染，无干扰，无相关投诉，创建市级文明施工工地。 三、施工进度计划安排、总工期计划安排计划安排年月日前完成施工准备工作。建议年月日开工，年月日竣工，施工工期日历天(个月)。较招标要求工期提前天(个月)。、工程项目阶段性目标计划见表三表三 工 程 项 目 阶 段 性 目 标 计 划序号工程名称基础(或地下室)完工主体封顶交安钢网架交付甲方分包项目施工全部竣工体育馆游泳馆、施工进度计划横道图、网络图见图三()、()四、劳力计划安排本标工程计划总劳力工日，其中建筑工日(体育馆工日、游泳馆工日)，安装工日(给排水工日、采暖通风工日、电气工日)，月均工日，日均参工人(按有效作业日天计)。依据各专业工程队施工任务、计划劳力及施组进度计划安排不同，则日均参工也不等。初步拟定各队参工人数为：建工一队人、二队人、三队人、钢构队人、防水队人、土方机施队人、电气队人、水暖通队人、电务安装队人、消防安装队人、中央空调安装队人。施工中视施工进度情况进行动态调整。高峰期(年月)劳力缺口采取就近调入或加班、倒班措施解决，确保按期竣工。拟进场的主要专业技工数量见表四拟进场的主要专业技工配备表。表四 主 要 专 业 技 工 配 备 表序号工 种数量备 注序号工 种数量备 注土方机械司机防水工建筑机械司机电焊工汽车司机气焊工砼工起重工钢筋工木工模板工电工架子工管道工泥瓦工钣金工抹灰工测量工油漆工试验员五、主要施工机械设备配备根据施组进度计划安排、施工方法及高峰期日均作业量(挖运土方、浇筑砼、钢筋制安)等，合理匹配相应的施工机械设备。进场时并视机械状况考虑的余量，确保正常作业台数。施工过程中视进度实况进行动态调整。主要施工机械设备配备数量详见标件计划投入的主要施工机械设备表。六、主要材料(设备)供应进度计划根据施工进度计划安排，结合现场贮备条件及材料特性、料源情况，合理安排供应进度计划，原则是：()满足月施工进度，尤其是高峰期的用量需求，且现场不长期库存积压。()适度提前贮备：水泥、砂石料、周转材料、水泥炉渣空心砌块、防水卷材与粘结剂、瓷砖、涂料等天；钢材天。()大宗材料综合损耗备料系数：水泥、钢筋、砂与碎石、水泥炉渣空心砌块、瓷砖、防水卷材、涂料、乳胶漆、钢筋、管等、配线。()选择质优价宜产品，保持固定的厂(场)家。()据施工进度实况进行动态调整月计划。主要材料(设备)供应进度计划详见表六主要材料(设备)供应进度计划表。七、主要分部、分项工程施工方案 、基坑（槽）土方开挖与回填()施工方法基坑(槽)开挖采用反铲挖掘机挖装、自卸汽车运输，基底预留人工清基。基坑(槽)回填采用装载机或手推车运土，人工分层回填，每层填土，手扶振动碾或蛙夯夯实。基坑降排水视水文地质情况采取井点管或管井降水，或基底周边设排水沟、集水坑泵排积水。部分遇有中、弱风化岩层时，采用浅孔、密排距松动爆破法挖除。()工艺流程测量定位放线机械开挖基坑槽(降、排水)人工清基底验坑(槽)浇筑垫层基础钢筋砼基坑(槽)分层回填土、夯实。()施工要点开挖前认真察明地下管线等隐蔽设施，如有时采取改移或保护措施。开挖据基础深度、结构特点及施组安排进行，先深后浅，先集中后分散。准确进行土方量调配核算，适于回填的土方存放于体育馆场地中部，余土外运至甲方指定地点。体育馆根据基础挖深、间距采用大开挖的方法，集中挖至基础底标高处，大开挖施工据施组进度安排进行，随挖随施作垫层、基础。开挖边坡视地层土质而定(：)。游泳馆地下室在基坑底周边设排水沟、集水坑，及时泵排地下水或雨水，保持地下水位在底板垫层下，持续至回填土完毕，防止水浸危害地基承载力和地下水压力造成地下室上浮。开挖过程中经常测量和核查平面位置及边坡坡度，控制好标高避免超挖或扰动地基原状土。挖至设计标高后及时请监理与设计单位进行验坑(槽)并尽快施作基础垫层，防止长期晾晒表面风化或遭雨水浸泡危害地基承载力。如遇地基岩性与设计不符或承载力不足时，即时报告监理与设计人员处理；如需加深换填时，采用砼。雨期施工时，基坑(槽)应分段开挖，挖好一段浇筑一段垫层，并在基坑(槽)上口周边设土埝或截水沟，以防地面雨水流入，同时应经常检查边坡和支护情况，以防止坑壁受水浸泡造成塌方。游泳馆地基持力层为石灰岩，如机械挖不动时采用浅孔密排距松动爆破法挖除。基槽开挖后，应对基础下岩溶发育情况进行探测，如遇基岩表面溶沟、溶槽较发育，应将填充物清理干净后再浇筑砼处理，确保在基础下一倍基础宽度深度范围内无岩溶发育，基础下二倍基础宽度深度范围内岩溶累计厚度。爆破施工前，由专业工程师编制严密的实施技术方案报经公安部门审批后再行施工。土方回填时先将基坑内淤泥、杂物清除并排干积水；回填土对称分层铺填，机械夯实，每层厚度，夯实后经检测干密度达到以上时再进行下一层回填。靠近地下室四周的独立基础如因地下室放坡基底超挖时，回填土要加强夯填密实(或用素砼回填)，使之满足基底标高及地基承载力要求。地下室外围以内用：灰土或粘土、亚粘土回填，土料不得含石块、碎砖、灰渣及有机物。、钢筋砼基础()施工方法：钢筋采用配套的专业机具集中在加工场制作，就位绑扎骨架；梁中钢筋采用机械连接，钢筋采用闪光焊或搭接焊连接。模板采用组合钢模，成品脱模剂，钢管、方木加固。砼集中在搅拌站生产，机动斗车运输，塔吊料斗浇筑入模，振动棒、平板振动器捣固。()工艺流程测量定位放线砼垫层测量定位放线绑焊钢筋骨架支立模板浇筑砼覆盖浇水养护拆模、养护回填土。()施工要点经监理验槽、验线、核对标高、见证各种材料复试单、砼配合比及模板、钢筋骨架与保护层、预埋柱插筋等检验达标后再进行浇筑砼。模板加固牢靠，尺寸符合图纸要求。砼达到规范要求强度时方可拆模，拆模前、后罩塑膜或草袋养生。体育馆联合基础底板双层钢筋间须布设以上钢筋支撑(，梅花型布置)，以保证上、下层钢筋位置。柱子插筋事先用封闭箍筋点焊成骨架，且下端封闭箍与基础钢筋焊接定位，上端采用钢管井架固定，确保定位准确、牢固。、游泳馆地下室(含游泳池) ()施工方法地下室结构按竖向以下底板基础、以下底板基础、墙体与顶板的顺序连续整体浇筑；墙体水平施工缝设于板面以上处，采用钢板止水带。钢筋采用配套的专业机具在加工场制作，就位绑扎骨架。模板采用覆塑竹胶合板(、厚)制作大板模板，塔吊配合安装、拆除；墙体模板采用对拉钢筋螺杆(、)及钢管、方木等支拉加固。顶板(含梁)模板支架采用轮扣式或碗扣式钢管满堂脚手架。砼集中在搅拌站生产，砼搅拌运输车运输、泵注浇筑；底、顶板及墙体采用振动棒、平板振动器及附着式振动器联合捣实。底板(顶板)及墙体砼浇筑时采用砼泵车、输送泵分区、分次、分层、对称整体浇筑。游泳池无顶板，分二次浇筑，即为底板和壁板。其余参见上述。()工艺流程地下室：垫层砼以下底板(含独立基础)养护底板(含独立基础) 养护墙体与顶板蓄水养护满水试验地下室外围内及基坑回填土。游泳池：池底梁板壁板拆模、蓄水养护满水试验。()施工要点施工缝：地下室底、顶板不留施工缝，一次整体浇筑。墙体只留水平施工缝，且每层只设置一道水平缝(在板面以上处)，采用钢板止水带设在墙厚处。施工缝处继续浇捣砼时，已浇筑的砼强度，并清除浮浆、软弱层，冲洗洁净，润透水；先铺一层厚与砼相同配比的砂浆(砼去掉石子)。地下室不设后浇带，砼掺外加剂，掺量为水泥用量的。钢筋工程：梁内箍筋采用封闭箍；柱竖向钢筋接头应设在二个截面上，其间距；连接焊条：级钢筋用、焊条，级和与级钢筋连接用、焊条；绑扎时相邻绑扎点的铁丝扣成八字形；底板双层钢筋网片间设置钢筋马凳支撑(、梅花型布设)，以保证位置正确；墙体双层钢筋间设置短钢筋支撑，以控制网片间距；用同砼配比砂浆做垫块控制钢筋保护层不得有负差，严禁垫钢筋。模板工程：采用高强覆塑竹胶合板大板模板，其方木带、钢筋拉杆设置间距要经过计算，确保模板强度、刚性及加固牢靠；墙体模板钢筋拉杆及预埋管件中间设厚钢板止水环；模板拆除时间须符合规范要求，并严禁用大锤或撬棍硬砸硬撬；拆下的模板、配件等，严禁抛掷，指定地点堆放，并及时清理、维修和涂刷隔离剂，以备再用。砼工程：按设计强度、抗渗标号及现场使用的材料采用“绝对体积法”科学设计、试配掺外加剂的防水砼；水泥用量，水灰比宜为，砂率，灰砂比，砂石混合质量密度；外加剂视情况采用密实剂、防水剂、减水剂、加气剂、膨胀剂等，掺量经试验确定；严格按施工配比称量配料；砼搅拌时，先将砂、石、水泥搅拌，再加水搅拌，最后加入用水稀释均匀的外加剂搅拌；浇筑前，模板内的积水、木屑及其它杂物要清理干净，并用水湿润；墙体施工缝处在立模前要凿毛处理，露出石子，清除浮灰浆、松软层，浇砼前湿润，并铺与砼同配比的去掉石子的砂浆 厚；墙体浇筑砼落高超过时使用串筒、溜槽或模板开窗；砼浇筑应分层均匀连续浇筑，分层厚度为，按：斜面推进，上层砼应在下层砼初凝前完成；振动棒插点间距不超过，快插慢拨、振动到表面泛浆无气泡为止；底板砼初凝后用铁抹子压光，以增加表面致密性；在预埋件或钢筋密集处不易使砼捣实时，采用细石砼并用片式振动棒头加强捣实；砼浇筑后，浇水湿润养护不得少于。按规定制作防水砼检查试件与控制试件。、钢筋砼框架()施工方法钢筋采用配套的专业机具在加工场集中制作，就位绑扎；大梁及框架中(含柱纵向钢筋接头)钢筋采用带肋钢筋套筒机械挤压连接，钢筋采用闪光对焊或搭接焊连接。柱、梁采用制式钢模，楼板采用竹胶合板大板模、木龙骨格栅。支架采用轮扣式或碗扣式满堂脚手架。砼集中在搅拌站生产，柱及单环梁、小型梁板砼采用塔吊吊料斗浇筑，工程量较大的梁板砼用输送泵浇筑；用振动棒及平板振动器捣实砼；罩塑膜养护。()工艺流程测量放线一层柱绑焊钢筋骨架一层柱支模一层柱浇筑砼(养护)一层、梁板支模、绑筋一层梁、板浇筑砼养护(拆模)重复以上流程施作二、三层框架柱、梁、板，直至封顶。()施工要点：严格按设计要求进行施工：以上钢筋砼结构须用水泥，不得掺粉煤灰；梁内箍筋采用封闭箍；柱竖向钢筋接头应设在两个截面上，其间距；悬挑梁及的梁起拱，且；柱与墙体连接处，设拉结筋，并沿墙全长设置；连接焊条：级钢筋用、焊条，级和与级钢筋连接用、焊条；防雷接地线：采用柱中主筋(外侧根)作为接地引下线，与基础中的根钢筋焊接相连；沉降观测：测点设在四周转角处及中间的轴线上可见的墙、柱上，水准点不少于个(设个)，施工期间每增加一层观测、记录一次；后浇带：应在四侧砼浇筑完毕间隔个星期(个月)后再浇筑(保持清洁)，浇筑后养护，宜在冬季(低温期)施工，优先选用补强收缩的微膨胀砼，提高一级强度，接缝处凿毛、清洁干净，浇水湿润，放置双层钢筋网；楼面、屋面双向板的底筋，短向跨钢筋放在下面；保证支座(尤其悬挑板)负筋位置准确，不得在上面踏踩；构造柱必须先砌墙后浇柱砼；梁与柱等宽时，梁主筋置于柱筋内侧；二级抗震设计，钢筋的屈服强度实测值与强度标准值之比。每层框架结构按先柱、后梁板的顺序紧密流水施工，投入足够的周转材料倒用，以加快主体结构施工进度。经核实标高、见证各种材料复试报告单、砼配合比和对模板、钢筋骨架与保护层、各类预埋管与铁件、预留孔洞检验达标无误后再行浇筑砼。严格砼施工配合比，按规定制作砼检查试件与控制试件。柱沿高度一次浇筑完毕，当柱截面、高时，采取分段浇筑(以利沉实)，每段高，模板开窗浇捣砼；每层柱脚部位先铺一层厚与砼同配比的减半石子或去掉石子的砂浆，以保证接缝质量。梁、板同时浇筑，梁分层()浇筑成阶梯形斜面推进，板随梁上层同时浇筑。柱、梁或主次梁交叉处钢筋密集，改用细石砼浇筑，并用片式振动棒头加强捣实。楼板预留洞口处钢筋不得截断，边长或直径时，设双层加强筋、长度为边长。安装专业密切配合预埋管线，核实预埋件及孔洞位置、尺寸。制式钢模板拼缝夹塞硬塑纸以防止跑浆。、体操、排球训练馆屋面预应力框架梁()施工方法砼制、运、捣、养护及钢筋制安、支架模板同钢筋砼框架。制孔采用预埋波纹管成孔。张拉方法：采用与锚具配伍、张拉力匹配的穿心式千斤顶(配套电动油泵)两端同时同步张拉，或一端张拉完成后，另一端补足张拉力，锚固。张拉顺序：按设计顺序、对称进行张拉。张拉程序：锚固。孔道灌浆：灌浆采用压浆泵由低向高压注，先下孔道、后上孔道。()工艺流程地坪夯实搭设支架铺底模绑焊钢筋骨架、立端模、安设波纹管立侧模浇筑砼养护拆梁侧模及楼板底模编钢束、穿钢束、张拉孔道灌浆梁端封锚养护拆底模。()施工要点砼制运、浇捣、养护及钢筋制安、支架、模板同钢筋砼框架结构。梁底模板按设计要求预留反拱。锚垫板、螺旋筋、预埋铁件等准确就位，与钢筋骨架焊牢固。钢铰线及锚具按规定进行复试，合格后方准使用。梁侧模和楼板模板在预应力筋张拉前全部拆除；梁底模及支架在孔道灌浆及封端砼强度达到设计强度以上时拆除。制孔：采用波纹管成孔。波纹管在现场制作(或订购厂家成品)。按设计孔道布设波纹管，用钢筋井字架()与钢管骨架准确定位焊牢，确保浇筑时不变形、不移位；波纹管对接处用自制厚、长镀锌铁皮套筒套接，套筒端用胶带密封。在梁跨中设灌浆孔(孔径、孔距)，用木塞或钢管成孔，沁水管设在曲线孔道高点处(梁端)，高出梁面。锚下垫板应与波纹管孔道中心线垂直。浇筑砼时，波纹管内穿放带有钢丝球的铁线两端抽拉扫浆或压力水冲洗，避免水泥浆堵塞孔道。振捣棒不得触碰波纹管、接头套筒及各种预埋件，以免造成松脱、移位。钢束制作及穿束：材料进场验收，必须进行钢铰线强度、伸长率及锚具的锚固力、硬度等复试，合格后方可使用。钢绞线盘卷装卸时点起吊，现场存放设库棚，垫方木、支点，叠放层。钢绞线下料时采用座式砂轮切割机切断，下料长度为构造长度工作长度，场地铺方木或经编布，已下料的钢绞线贴不干胶编号条。钢束编扎用铁丝，间距，丝扣向里，成束后编号挂牌堆放于棚内(或罩防水蓬布)，避免淋雨生锈。穿束采用人工(或慢速卷扬机)牵引至孔内，穿束前用压力冲冼孔道。钢束张拉：张拉前，先调整到初始应力，把松驰的钢束拉紧，在张拉端精确做标记，并以此标记起量测延伸量、回缩量；因采用低松驰钢绞线，故可不必超张拉至及持荷。张拉时，以控制应力(张拉力)为主，伸长值校核；如出现伸长值超标，或计算伸长值时，暂停张拉，查明原因、采取措施调整后再继续张拉。钢束锚固后，在锚具外处用手提砂轮切割机切除多余钢束。张拉作业由受过专门训练并经验丰富的人员施作；作业时，千斤顶后严禁站人。张拉设备在使用前必须校验标定；施工过程中，千斤顶使用次或达个月、或各股钢束伸长值有差异时，应重新检验标定。气温降到以下时，不得进行张拉作业。张拉过程中，准确、完整地量测、记录各项数据资料。孔道灌浆：采用普通水泥拌制水泥浆，水灰比，流动度，拌合后泌水率，经试验选定配合比，水泥龄期个月。为保证灌浆密实，采取掺脱脂铝粉膨胀剂，掺量为水泥量的(试验确定)，自由膨胀；或掺型外加剂(),或掺木质素磺酸钙减水剂；不得掺含有氯化物和硝酸盐的外加剂。穿束、张拉、灌浆应在内完成，否则采取孔道内灌入防腐蚀液的措施。灌浆前，孔道用压力水冲洗润湿。灌浆时，水泥浆须过筛，不断搅动，以压力连续作业，直至最远处排浆(气)管孔出浓浆后，关闭出浆管，继续加压，关闭进浆阀门。高温天气时，水泥浆温度；低温时，用温水拌浆，梁体保温，低于不得进行灌浆作业。按规定制作检查试件及控制试件。采用便携式冲击回坡仪检查孔道内灌浆的缺陷和空洞。梁端封锚：孔道灌浆后，及时进行梁端封锚，采用竹胶合板组合模板，人工浇捣细石砼，砼标号提高一级，罩塑膜养护。、卷材防水保温屋面本标工程部分屋面采用二道设防的倒置式卷材防水保温屋面(不上人与上人)，结构为：钢筋砼屋面板、水泥砂浆找平层(厚)、橡胶沥青涂膜防水层(三布四涂)、水泥砂浆找平层(厚)、聚乙烯丙纶防水卷材()、挤塑聚苯乙烯保温板(、厚)、水泥砂浆找平层()、细石钢筋砼保层(厚)及上人屋面(室外休息平台)铺面砖。()施工方法水泥砂浆及细石砼由砼搅拌站生产。橡胶沥青防水涂膜采用水乳型材料，冷作滚刷法施工；聚乙烯丙纶(热塑性)防水卷材采用自动爬行电热风机热熔焊接缝空铺法施工；但在细部构造、防水节点的附加层增强处理及檐口、屋脊、转角、突出屋面连接处的范围采用配伍的胶粘剂满粘法施工；女儿墙泛水收头按设计施作。聚苯乙烯保温板采用粘贴法铺贴。垂直运输采用塔吊。 ()工艺流程屋面板基层处理水泥砂浆找平层基层处理、干燥施作底涂层(涂料配制)施作中涂层(玻纤布)施作增厚层、面层蓄水试验修补处理水泥砂浆找平层基层处理、干燥细部构造、防水节点的附加层增强处理(胶粘剂配制)聚乙烯丙纶卷材铺设蓄水试验(修补处理)挤塑聚苯乙烯保温板铺设水泥砂浆找平层细石砼保护层(不上人屋面验收)铺面砖(上人屋面、平台)上人屋面验收。()施工要点橡胶沥青涂膜防水层：涂料及玻纤布材质与理化性能经复试符合设计及规范标准后方可使用。基层处理：水泥砂浆找平层抹压坚实、长尺板刮平，覆盖养护；用直尺检查，凹处，且每内不多于处；如超标时应用：水泥砂浆找平；基层裂缝进行修补，的缝隙，先以稀释防水涂料做两次底涂，干后再用防水涂料反复涂刷几次，的缝隙，将裂缝适当剔宽，涂上稀释防水涂料，干后用防水涂料或嵌缝膏灌缝，并在其表面粘贴宽的玻纤布条，上涂防水涂料。细部结构处理：各种结构缝、伸缩缝、分仓缝先作嵌缝膏处理，挤压密实，略高于基面，并在其表面覆盖一层大于缝宽的聚乙烯薄膜，再在其上铺宽的玻纤网格布，同时涂刷防水涂料。天沟、管根部、雨水口、女儿墙等部位予以重点处理，先嵌填嵌缝膏，再粘贴玻纤网格布。基层表面基本干燥，含水率。施作底涂层：将稀释防水涂料均匀涂布于找平层上；最好选择早晚时间施作，以使涂料有充分时间渗透到基层毛隙孔内，增强粘结力；干后再均匀涂刷防水涂料遍，不得有流淌、堆积，以利于水分蒸发，避免起泡。施作中涂层(湿铺法)：在已干的底涂层上，边涂防水涂料边贴玻纤布(先将玻纤布卷成圆卷，边滚边贴)，随即用毛刷将玻纤布碾平整，排除气泡，并在其上面均匀涂刷涂料遍，使玻纤布网眼浸满涂料，不得有漏涂和皱折。按上述继续施作第二、三层玻纤布。面涂层：中涂层干后涂刷遍涂料，达到设计厚度。化纤布各幅搭接：纵向、横向，各层错缝幅宽。平行屋脊、背主导风向铺贴。聚乙烯丙纶卷材防水层：涂膜防水层经蓄水试验达标后，施作水泥砂浆找平层。基层处理及细部结构处理，同涂膜防水层。聚乙烯丙纶防水卷材铺设：采用空铺法铺贴，但在细部构造、防水节点的附加层增强处理及檐口、屋脊、转角、突出屋面连接处范围内等用配伍的胶粘剂满粘法施工。卷材搭接缝采用自动爬行电热风焊机热熔焊接，卷材的长短边搭接宽度为，并据此宽度先在基层上弹出基准线；卷材铺贴前，须进行电热风焊机搭接缝焊接试验，以确定适合的焊接温度、行走速度()等参数，使卷材搭接缝口被高温热风烘烤后，压辊轮挤出一道熔体，而其表面不被熔坏。搭接缝封口处理：将宽的卷材封口压条焊接在接缝线上(压条中线对准接缝线)，封住搭接缝。在满粘法施作的细部构造、防水节点等部位附加防水卷材与卷材之间的搭接缝，用电热风机热熔焊可提高其结合面的粘结强度。施工注意事项：屋面防水层严格按新规范标准()的要求
