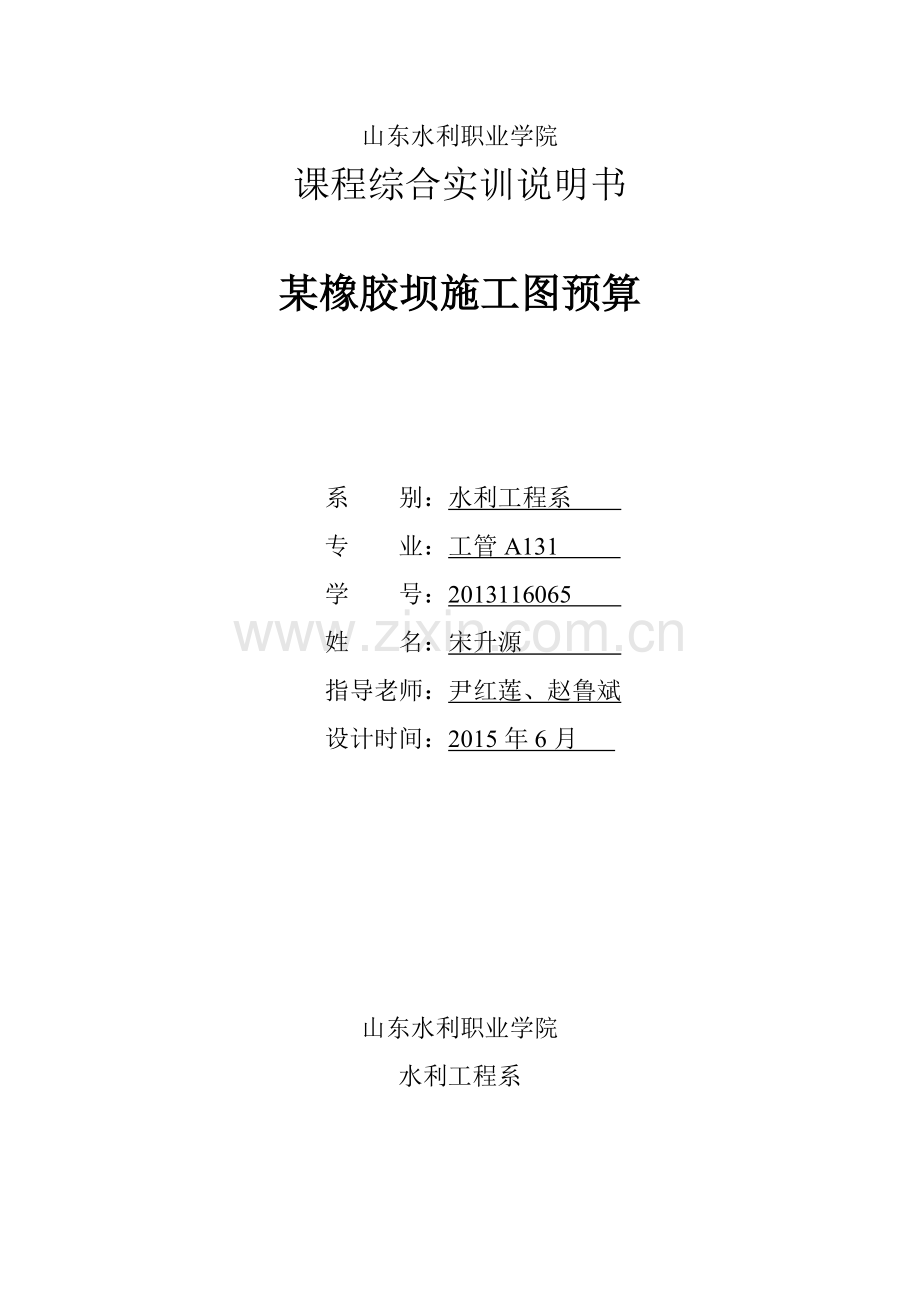

山东水利职业学院
课程综合实训说明书

某橡胶坝施工图预算

系 别：水利工程系
专 业：工管A131
学 号：2013116065
姓 名：宋升源
指导老师：尹红莲、赵鲁斌
设计时间：2015年6月

山东水利职业学院
水利工程系

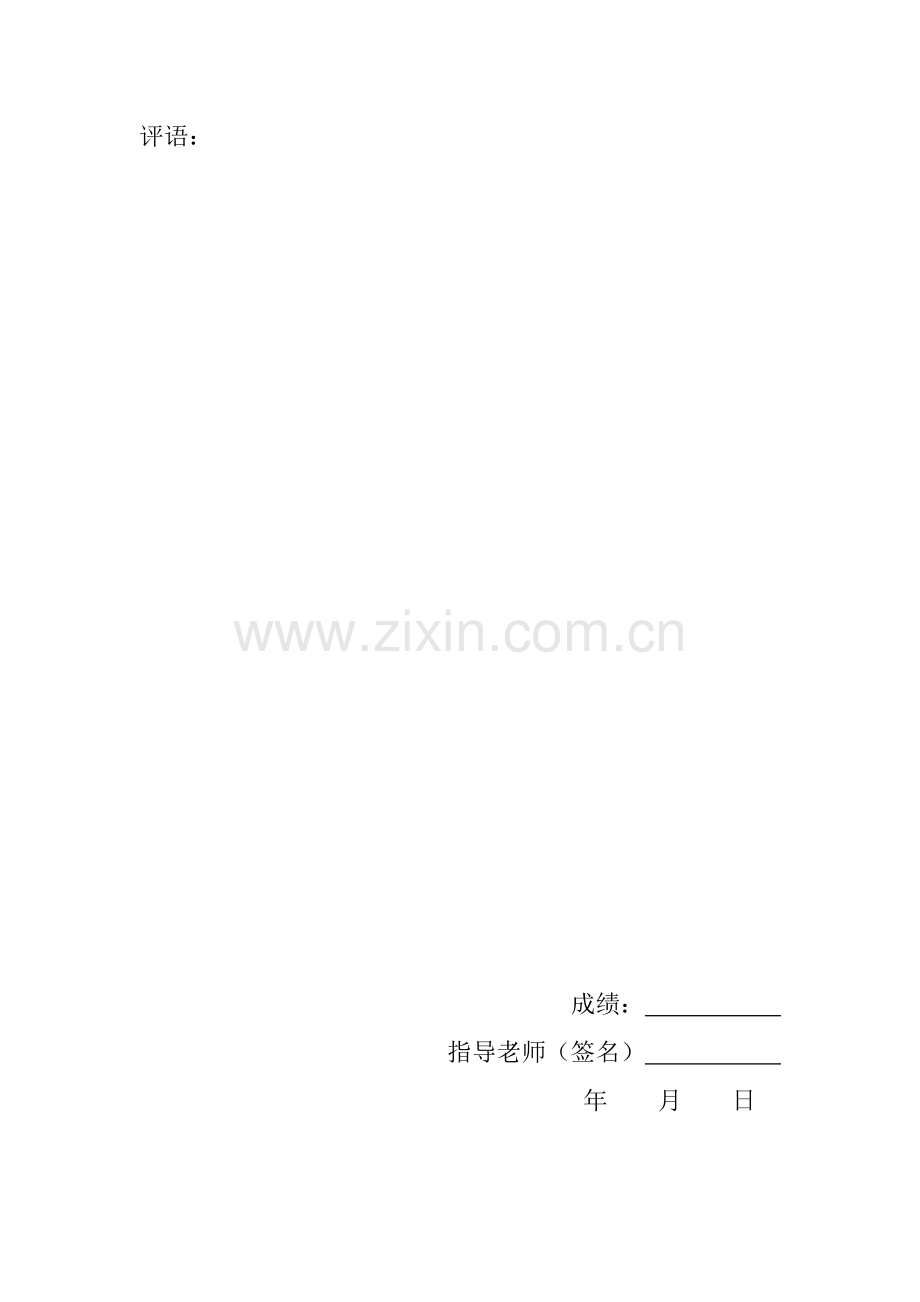

评语：

成绩：
指导老师（签名）
年 月 日
工程名称
某橡胶坝施工图预算
编制单位
山东水利职业学院水利工程系
编制人
宋升源
编制时间
2015年6月15日

前言
一、设计目的
1、使学生系统的巩固、加深、扩大本课程及本专业所学的主要专业课内容。
2、锻炼并培养学生的独立动手和解决实际问题的能力。
3、使学生掌握工程概预算的编制方法。
4、锻炼学生计算能力和编制概预算文件的能力。

二、设计任务
1、划分工程项目，计算工程量
2、编制各项基础单价
3、编制建筑工程单价
4、编制建筑工程预算
5、编制工程总预算价
6、编写预算书文件

三、设计内容
某橡胶坝位于清水河中游，是一座以农业灌溉为主兼顾城区美化的中型河道拦蓄工程。橡胶坝工程为三等，永久性主要建筑物级别为3级，次要建筑物等级为4级，设计洪水标准为二十年一遇，计划工期6个月。坝体垂直水流总长90.0m。挡水坝由2个坝袋组成，其总长88m，坝高2.5m，蓄水量26.69万立方米，工程建成后，对于充分利用地表水资源，补给地下水，缓解供需水矛盾，改善当地工农业生产条件和生态环境，促进当地经济健康持续发展，都具有重要意义。
橡胶坝顺水流向自上而下依次设铺盖，现浇钢筋混凝土结构长10.0m，厚0.3m；底板、现浇钢筋混凝土结构，长8.0m，厚0.6m；消力池，现浇钢筋混凝土结构，长13.2m，池深0.7m，底板厚0.4m;海鳗长28.0m，底部为浆砌石厚0.3m，上部现浇混凝土护面，厚0.1m;下游设防冲槽，深2.0m，长5.0m；河道左岸设橡胶坝充排水泵站一处。铺盖、海鳗及防冲槽两岸均采用浆砌石护砌。

目 录
第一章 编制说明··································1
第一节 工程概况··································1
第二节 编制依据··································1
第三节 设计预算编制中存在的其它应说明的问题······1

第二章 预算表····································4
第一节 总预算表··································4
第二节 分部工程预算表····························5
第三节 工程单价汇总表····························8
第四节 基础单价汇总表···························11

第三章 预算附件·································14
第一节 工程单价计算表···························14
第二节 材料价格计算表···························23
第三节 机械台班费计算表·························39
第四章 结论（体会）·······························40

第一章 编制说明
第一节 工程概况
某橡胶坝位于清水河中游，是一座以农业灌溉为主兼顾城区美化的中型河道拦蓄工程。橡胶坝工程为三等，永久性主要建筑物级别为3级，次要建筑物等级为4级，设计洪水标准为二十年一遇，计划工期6个月。坝体垂直水流总长90.0m。挡水坝由2个坝袋组成，其总长88m，坝高2.5m，蓄水量26.69万立方米，工程建成后，对于充分利用地表水资源，补给地下水，缓解供需水矛盾，改善当地工农业生产条件和生态环境，促进当地经济健康持续发展，都具有重要意义。
橡胶坝顺水流向自上而下依次设铺盖，现浇钢筋混凝土结构长10.0m，厚0.3m；底板、现浇钢筋混凝土结构，长8.0m，厚0.6m；消力池，现浇钢筋混凝土结构，长13.2m，池深0.7m，底板厚0.4m;海鳗长28.0m，底部为浆砌石厚0.3m，上部现浇混凝土护面，厚0.1m;下游设防冲槽，深2.0m，长5.0m；河道左岸设橡胶坝充排水泵站一处。铺盖、海鳗及防冲槽两岸均采用浆砌石护砌。
第二节 编制依据
一、编制原则
本项目工程投资概算编制执行水利部(水总)[2002]116号文“关于发布《水利建筑工程预算定额》《水利工程施工机械台班费定额》《水利工程设计概（估）算编制规定》《水利水电设备安装预算定额》《水利水电设备安装概算定额》的通知”，采用相应的设计预算编制办法、费用及计算标准进行编制，并结合工程建设的实际情况调整。

二、编制依据
1、《水利建筑工程预算定额》上下册，
2、《水利工程施工机械台班费定额》
3、《水利工程设计概（估）算编制规定》
4、《水利水电设备安装预算定额》《水利水电设备安装概算定额》

第三节 设计预算编制中存在的其它应说明的问题
一、施工组织设计
土方开挖土的级别为一二类土，土方回填三类土，土方压实密度1.6以上，土方开挖采用机械，回填基础土方用人工。砌石采用常规座浆砌方法，混凝土工程采用机械搅拌、胶轮车运输、机械振捣的常规方法施工。
二、基础单价
1、人工预算单价
按照水利部颁布德 《水利工程概（估）算编制规定》中规定的，人工工资标准为：工长8.02元/工时，中级工6.16元/工时，初级工4.26元/工时。

2、材料预算价格
（1）主要材料价格
按照当地出厂价作为原价，按规定分别计入运杂费、采购保管费（费率4%）和运输保险费（费率2‰）。
（2）次要材料价格
采用当地现行市场价格
3、材料市场预算价格与用于取费的材料价格之差价计取税金后列入相应的部分之后。
4、水、电价格
电价，按外购电网供电1.10元/度计算
水价，按水泵抽水、管道输水计算为1.00元/立方米。
三、费率标准
1、其他直接费
（1）建筑工程，按直接费的2.5%计算
（2）安装工程，按直接费的3.2%计算
2、现场经费
（1）土石方工程按直接费的7.0%计算
（2）混凝土工程按直接费的8.0%计算
（3）其它工程按直接费的7.0%计算
3、间接费
（1）土石方工程，按直接工程费的7.0%计算
（2）混凝土工程，按直接工程费的5.0%计算
（3）机电、金属结构设备安装工程，按人工费的50%计算
（4）其它工程，按直接工程费的7.0%计算
4、企业利润：建筑、安装工程，均按直接工程费与间接费之和的7%计算
5、税金：按直接工程费、间接费与企业利润之和的3.22%计取
6、其他费用（独立费用）
（1）建设管理费
1）建设单位管理费，按工程项目第一至四部分建安工作量的2.5%计算
2）工程监理费，按工程项目第一至第四部分投资的2.0%计算。
(2)生产及管理单位准备费
生产及管理单位的准备费，按工程项目第一至第四部分投资的2.0%计算
（3）科研勘测设计咨询费
1）工程设计费，按照本工程第一至第四部分投资之和的4.5%计算
2)工程技术经济咨询费，按第一至第四部分建安工作量的0.07%计算
（4）其他
1）定额编制管理费，按建安工作量的0.08%计算
2）工程质量监督费，按建安工作量的0.25%计算
7、预备费：基本预备费，按一至五部分之和的5.0%计算
8、其他
（1）橡胶坝橡胶坝所用橡胶止水357.6m，沥青木板伸缩缝758.4平方米，塑料冒水孔60m，土工布平铺10平方米，橡胶坝购置29.04万元，锚固构件购置7.34万元，坝体锚固安装2.1万元。
（2）充排水系统工程费用20.84万元
（3）机电设备及安装费用分别为：设备费2.18万元，安装费为2024元
金属结构设备及安装预算费用分别为：设备费9.84万元，安装费8.37万元。
（4）施工临时工程费：19.56万元。
9、材料价格表如下;

材料价格表

序号
材料名称
单位
运输工具
运距（公里）
单位运价（元/公里）
原价（元）

1
42.5水泥
t
汽车
26
0.4
300
主
2
型钢
t
汽车
30
0.45
3800
要
3
钢筋
t
汽车
30
0.45
3200
材
4
刚模板
m3
汽车
30
0.45
4500
料
5
锯材
m3
汽车
30
0.45
1200

6
粗料石
m3
拖拉机
35
0.45
260

7
毛条石
m3
拖拉机
35
0.45
160

8
块石
m3
拖拉机
15
0.4
50

9
碎石
m3
拖拉机
15
0.4
45

10
砂
m3
拖拉机
156
0.4
45

11
石灰
t
拖拉机
15
0.4
150

12
柴油
kg
汽车
30
0.5
7

13
汽油
kg
汽车
30
0.5
7.2

14
20#镀锌铁丝
kg

10
15
焊条
kg

8.75

16
铁件
kg

4.5
次
17
铁钉
kg

4.5
要
18
钢板
kg

4.5
材
19
卡扣件
kg

4.5
料
20
土工布
m2

4.5

21
橡胶止水带
m

100

22
橡胶平板
kg

7.62

23
沥青
t

1320

24
木柴
t

360

25
硬塑料管
m

1.5

第二章 预算表
第一节 总预算表

单位：万元
序号
工程或费用名称
建安

工程费
设备

购置费
独立

费用
合计

第一部分 建筑工程
221.21

221.21
一
建筑工程
221.21

221.21
(一)
土方工程
2.65

2.65
(二)
砌石工程
53.81

53.81
(三)
模板
2.31

2.31
(四)
混凝土
103.11

103.11
(五)
坝袋工程
38.48

38.48
(六)
其它工程
0.02

0.02
(七)
充水排水工程
20.84

20.84

第二部分 机电设备安装工程
0.2
2.18

2.38
一
设备费

2.18

2.18
二
安装费
0.2

0.2

第三部分 金属结构设备及安装工程
8.37
9.84

18.21
一
设备费

9.84

9.84
二
安装费
8.37

8.37

第四部分 施工临时工程
19.56

19.56
一
临时工程费
19.56

19.56

第五部分 独立费用

165.47
165.47
　一
建设管理费

162
162
二、　
生产准备费

2.29
2.29
三、　
科研勘测设计费

　四、
建设及施工场地征用费

　五
其它

1.18
1.18

一至五部分投资
249.35
12.02
165.47
426.84

基本预备费

21.34

静态总投资

448.18

价差预备费

建设期融资利息

总投资

448.18

第二节 分部工程预算表

建筑工程预算表
序号
工程或费用名称
单位
数量
单价

（元）
合价

（元）

第一部分 建筑工程

2212131.15
一
建筑工程

2212131.15
(一)
土方工程

26487.39

开挖
m3
10734.17
2.28
24473.91

回填
m3
428.4
4.7
2013.48
(二)
砌石工程

538102.01

M5浆砌石护底
m3
1500.93
198.93
298580

M10浆砌石护坡
m3
397.29
205.83
81774.2

M10浆砌石压顶
m3
15.24
190.87
2908.86

M10浆砌石挡土墙
m3
33.12
202.1
6693.55

M10浆砌石护滩
m3
172.8
205.83
35567.42

干砌块石护底
m3
721.6
120.46
86923.94

反滤层
m3
260.5
98.48
25654.04
(三)
模板

23070.08

普通工程钢模板
m2
510.4
45.2
23070.08
(四)
混凝土

1031109.97

C25混凝土铺盖
m3
312.42
307.48
96062.9

C25混凝土底板
m3
432.9
307.48
133108.09

C25混凝土消力池
m3
476.26
307.48
146440.42

C25混凝土海漫
m3
252.56
307.48
77657.15

C25混凝土中墩
m3
16.54
289.73
4792.13

C25混凝土边墩
m3
62.24
289.73
18032.8

混凝土压顶
m3
2.14
288.77
617.97

铺盖（刚筋）
t
14.22
5927.43
84288.05

闸墩及底板（钢筋）
t
27.86
5927.43
165138.2

消力池（钢筋）
t
20.24
5927.43
119971.18

海漫（钢筋)
t
12.66
5927.43
75041.26

橡胶止水
m
346.52
146.11
50630.04

沥青木板伸缩缝
m2
768.62
77.19
59329.78
(五)
坝袋工程

384800

橡胶坝袋购置
元
1
290400
290400

锚固构件购置
元
1
73400
73400

坝体锚固安装
元
1
21000
21000
(六)
其它工程

161.7

塑料冒水孔
m
60
1.5
90

土工布平平面
m2
10
7.17
71.7
(七)
充水排水工程

208400

充水排水系统工程费
元
1
208400
208400

机电设备及安装工程预算表
序号
名称及规格
单位
数量
单价（元）
合计（元）
设备费
安装费
设备费
安装费

第二部分 机电设备安装工程

21800
2024
一
设备费
元
1
21800

21800

二
安装费
元
1

2024

2024

金属结构设备及安装工程预算表
序号
名称及规格
单位
数量
单价（元）
合计（元）
设备费
安装费
设备费
安装费

第三部分 金属结构设备及安装工程

98400
83700
一
设备费
元
1
98400

98400

二
安装费
元
1

83700

83700

施工临时工程预算表
序号
工程项目及名称
单位
数量
单价（元）
合价（元）

第四部分 施工临时工程

195600

临时工程费
元
1
195600
195600

独立费用预算表
序号
费 用 名 称
公式
费 率
总价

（元）
1
一、建设管理费
=1.1+1.2+1.3

1620000
1.1
1、项目建设管理费
=1.1.1+1.1.2

1620000
1.1.1
（1）建设单位开办费
=建设单位开办费标准
1200000
1200000
1.1.2
（2）建设单位经常费
=1.1.2.1+1.1.2.2

420000
1.1.2.1
建设单位人员经常费
=建设单位人员经常费用指标×1.1.2.1.1×1.1.2.1.2

1.1.2.1.1
定员人数

1.1.2.1.2
计算期（年）

1.1.2.2
工程管理经常费
=(1.1.1+1.1.2.1)×工程管理经常费率
35%
420000
1.2
2、工程建设监理费

1.3
3、联合试运转费

2
二、生产准备费
=2.1+2.2+2.3+2.4+2.5

22939.79
2.1
1、生产及管理单位提前进场费
=建安费合计×提前进场费率
0.2%
4986.91
2.2
2、生产职工培训费
=建安费合计×培训费率
0.3%
7480.37
2.3
3、管理工具购置费
=建安费合计×管理工具购置费率
0.02%
498.69
2.4
4、备品备件购置费
=建安费合计×备件购置费率
0.4%
9973.82
2.5
5、工器具及生产家具购置费
=建安费合计×家具购置费率

3
三、科研勘测设计费
=3.1+3.2

3.1
1、工程科学研究试验费
=建安费合计×试验费率

3.2
2、工程勘测设计费
=3.2.1+3.2.2

3.2.1
工程勘测费

3.2.2
工程设计费

4
四、建设及施工场地征用费

5
五、其它
=5.1+5.2+5.3+5.4

11761.45
5.1
1、定额编制管理费

5.2
2、工程质量监督费

5.3
3、工程保险费
=(建安费合计+设备费合计)×保险费率
0.45%
11761.45
5.4
4、其它税费

独立费用合计
≡独立费用合计
=1+2+3+4+5

1654701.24

第三节 工程单价汇总表

建筑工程单价汇总表
序号
名称
单位
单价
其中
人工费
材料费
机械

使用费
其他

直接费
现场

经费
间接费

利润
材料

价差
税金
扩大
1
开挖
m3
2.28
0.17
0.07
1.14
0.03
0.1
0.11
0.11
0.49
0.07

2
回填
m3
4.7
3.46
0.17

0.09
0.25
0.28
0.3

0.15

3
M5浆砌石护底
m3
198.93
37.61
112.03
2.59
3.81
10.66
11.67
12.48
1.88
6.21

4
M10浆砌石护坡
m3
205.83
42.94
112.03
2.59
3.94
11.03
12.08
12.92
1.88
6.42

5
M10浆砌石压顶
m3
190.87
33.3
110.24
2.52
3.65
10.22
11.2
11.98
1.81
5.95

6
M10浆砌石挡土墙
m3
202.1
41.39
110.79
2.54
3.87
10.83
11.86
12.69
1.83
6.3

7
M10浆砌石护滩
m3
205.83
42.94
112.03
2.59
3.94
11.03
12.08
12.92
1.88
6.42

8
干砌块石护底
m3
120.46
24.03
68.35
0.7
2.33
6.52
7.14
7.63

3.76

9
反滤层
m3
98.48
21.37
54.73

1.9
5.33
5.83
6.24

3.07

10
普通工程钢模板
m2
45.2
12.01
15.63
6.3
0.85
2.04
2.21
2.73
2.02
1.41

11
C25混凝土铺盖
m3
307.48
46.9
163.47
25.17
5.89
18.84
13.01
19.13
5.48
9.59

12
C25混凝土底板
m3
307.48
46.9
163.47
25.17
5.89
18.84
13.01
19.13
5.48
9.59

13
C25混凝土消力池
m3
307.48
46.9
163.47
25.17
5.89
18.84
13.01
19.13
5.48
9.59

14
C25混凝土海漫
m3
307.48
46.9
163.47
25.17
5.89
18.84
13.01
19.13
5.48
9.59

15
C25混凝土中墩
m3
289.73
39.62
165.39
16.68
5.54
17.73
12.25
18
5.48
9.04

16
C25混凝土边墩
m3
289.73
39.62
165.39
16.68
5.54
17.73
12.25
18
5.48
9.04

17
混凝土压顶
m3
288.77
44.08
169.55
7.3
5.52
17.67
12.21
17.94
5.48
9.01

18
铺盖（刚筋）
t
5927.43
635.92
3174.61
471.27
107.05
342.54
236.57
347.76
426.8
184.91
0
19
闸墩及底板（钢筋）
t
5927.43
635.92
3174.61
471.27
107.05
342.54
236.57
347.76
426.8
184.91
0
20
消力池（钢筋）
t
5927.43
635.92
3174.61
471.27
107.05
342.54
236.57
347.76
426.8
184.91
0
21
海漫（钢筋)
t
5927.43
635.92
3174.61
471.27
107.05
342.54
236.57
347.76
426.8
184.91
0
22
橡胶止水
m
146.11
9.99
104.03

2.85
9.12
6.3
9.26

4.56

23
沥青木板伸缩缝
m2
77.19
14.05
46.15
0.03
1.51
4.82
3.33
4.89

2.41

24
橡胶坝袋购置
元
290400

25
锚固构件购置
元
73400

26
坝体锚固安装
元
21000

27
塑料冒水孔
m
1.5
0
0
0
0
0
0
0
0
0
0
28
土工布平平面
m2
7.17
0.63
4.91

0.14
0.39
0.42
0.45

0.22

29
充水排水系统工程费
元
208400

临时工程费
元
195600

安装工程单价汇总表
序号
名称
单位
单价
其中
人工费
材料费
机械

使用费
装置性

材料费
其他

直接费
现场

经费
间接费

利润
未计价

材料费
税金

安装费
元
2024

安装费
元
83700

第四节 基础单价汇总表

主要材料预算价格汇总表

单位：元
序号
名称及规范
单位
预算

价格
其中
原价
运杂费
运输保险费
采购及保管费
1
汽油
kg
7.5

2
柴油
kg
7.31

3
砂
m3
53.13
45
6
0.09
2.04
4
块石
m3
58.34
50
6
0.1
2.24
5
碎石
m3
53.13
45
6
0.09
2.04
6
钢筋
t
3406.04
3200
13.5
64
128.54
7
型钢
kg
3.97
3.8
0.01
0.01
0.15
8
水泥42.5
t
320.31
300
10.4
0.6
9.31
9
锯材
m3
1264.44
1200
13.5
2.4
48.54

次要材料价格预算汇总表

单位：元
序号
名称及规格
单位
原价
运杂费
合计
1
电
kW.h

1.1
2
风
m3

0.55
3
水
m3

1
4
沥青
t

1320
5
组合钢模板
kg

5.5
6
卡扣件
kg

4.5
7
铁件
kg

4.5
8
铁件及预埋铁件
kg

5.5
9
铁丝
kg

5
10
碎石 80mm
m3

53.13
11
橡胶止水带
m

100
12
电焊条
kg

8.75
13
预制混凝土柱
m3

400
14
土工布
m2

4.5
15
镀锌铁丝
kg

10
16
木柴
t

360

施工机械台时费汇总表

单位：元
序号
名称及规格
台时费
其中

折旧费
修理及替

换设备费
安拆费
人工费
动力燃料费
其他
1
单斗挖掘机 液压 1m3
132.05
35.63
25.46
2.18
16.63
52.15

2
胶轮车
0.9
0.26
0.64

3
钢筋切断机 20kW
30.1
1.18
1.71
0.28
8.01
18.92

4
载重汽车 5t
52.56
7.77
10.86

8.01
25.92

5
电焊机 交流 25kVA
16.67
0.33
0.3
0.09

15.95

6
汽车起重机 5t
62.85
12.92
12.42

16.63
20.88

7
钢筋调直机 4-14kW
20.66
1.6
2.69
0.44
8.01
7.92

8
风(砂)水枪 6m3/min
116.14
0.24
0.42

115.48

9
钢筋弯曲机 Φ6-40
16.83
0.53
1.45
0.24
8.01
6.6

10
对焊机 电弧型150
108.79
1.69
2.56
0.76
8.01
95.77

11
塔式起重机 10t
118.36
41.37
16.89
3.1
16.63
40.37

12
振捣器 插入式 1.1kw
2.42
0.32
1.22

0.88

13
混凝土搅拌机 0.4m3
27.17
3.29
5.34
1.07
8.01
9.46

14
振捣器 插入式 1.5kw
3.52
0.51
1.8

1.21

15
变频机组 8.5kVA
18.48
3.48
7.96

7.04

16
灰浆搅拌机
18.25
0.83
2.28
0.2
8.01
6.93

工时数量汇总表
序号
项 目
工时数量
备注

第一部分 建筑工程
47947.554

1
建筑工程
47947.554

1
土方工程
1031.211

2
砌石工程
21322.519

3
模板
1101.423

4
混凝土
24491.101

5
坝袋工程

6
其它工程
1.3

7
充水排水工程

第二部分 机电设备安装工程

1
设备费

2
安装费

第三部分 金属结构设备及安装工程

1
设备费

2
安装费

第四部分 施工临时工程

1
临时工程费

====合计====
47947.554

主要材料量汇总表
序号
项 目
水泥

(t)
钢筋

(t)
沥青

(t)
汽油

(t)
柴油

(t)

第一部分 建筑工程
615.434
76.479
9.531
0.508
1.375
1
建筑工程
615.434
76.479
9.531
0.508
1.375
1
土方工程

1.375
2
砌石工程
196.107

3
模板

0.265

4
混凝土
419.327
76.479
9.531
0.243

5
坝袋工程

6
其它工程

7
充水排水工程

第二部分 机电设备安装工程

1
设备费

2
安装费

第三部分 金属结构设备及安装工程

1
设备费

2
安装费

第四部分 施工临时工程

1
临时工程费

====合计====
615.434
76.479
9.531
0.508
1.375

第三章 预算附件
第一节 工程单价计算表
建筑工程单价表
项目编号:A1.1.1 项目名称：开挖 单位:100m3
定额: [10360-1]
施工方法: 挖掘机挖土方。
编号
名 称
单位
数量
单价(元)
合计(元)
一
直接工程费

150.65
(一)
直接费

137.58
1
人工费

17.47
(1)
初级工
工时
4.1
4.26
17.47
2
材料费

6.55
(1)
零星材料费
%
5
131.03
6.55
3
机械费

113.56
(1)
单斗挖掘机 液压 1m3
台时
0.86
132.05
113.56
(二)
其它直接费

2.5%

3.44
(三)
现场经费

7%

9.63
二
间接费

7%

10.55
三
企业利润

7%

11.28
四
价差

48.82
(1)
柴油
kg
12.814
3.81
48.82
五
税金

3.22%

7.13

小计

228.43

扩大

0

合计

228.43

项目编号:A1.1.2 项目名称：回填 单位:100m3
定额: [10464
