生活垃圾焚烧技术介绍演示幻灯片.ppt

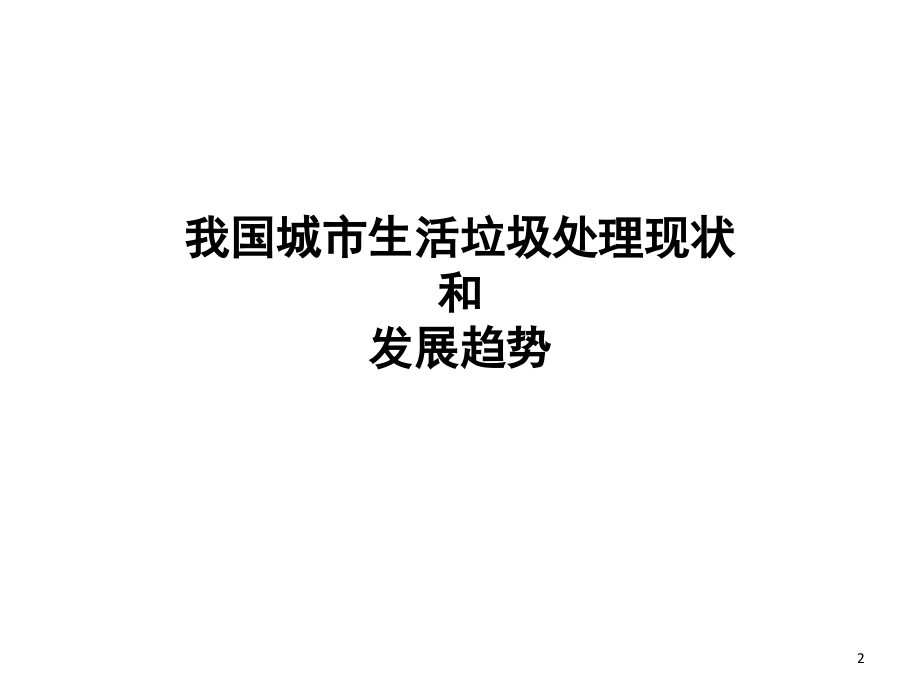

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,生活垃圾焚烧技术介绍,1,我国城市生活垃圾处理现状,和,发展趋势,2,全国共有,661,个设市城市（,4,个直辖市、,283,个地级市、,374,个县级市）和,1636,个县城。全国县城以上城市生活垃圾总产量约为,2.5,亿吨，其中设市城市的生活垃圾产量约为,1.8,亿吨,/,年，县城生活垃圾产量约为,0.7,亿吨,/,年。,城市生活垃圾产量,3,我国生活垃圾无害化处理主要方式为卫生填埋、焚烧和堆肥。,2009,年全国城市生活垃圾无害化处理率为,71.3%,，其中，卫生填埋占,77%,、焚烧处理,21%,、堆肥,2%,。由于城市的扩大化，土地日趋紧张，由于卫生填埋的土地越来越难寻找，卫生填埋的处理比例在不断下降，已经从,2001,年的,86%,下降到,2009,年的,77%,；焚烧处理由于可以实现最大的减量、热能利用和占用很小的土地，从,2001,年的,3%,，增长到,2009,年的,21%,；堆肥由于缺少稳定的应用市场和具有潜在的重金属污染等，从,2001,年的,11%,减少到,2009,年的,2%,。,2010,年底全国已经建成和在建的生活垃圾焚烧厂总处理规模从,2009,年的,71253t/d,提高到了,126625t/d,，焚烧厂的数量从,93,座提高到,159,座，焚烧处理呈现持续增长趋势。随着城市化规模的不断扩大和人口增长，城市周边可供垃圾填埋用地越来越难寻求，填埋为主的垃圾处理模式将转变为以资源分类回收源头减量和焚烧为主的处理模式。,城市生活垃圾处理现状和发展趋势,4,年份,2005,2006,2007,2008,2009,垃圾清运量,/,万,t,15577,14876,15215,15438,15731,无害化处理量,/,万,t,8051,7873,9438,10307,11220,无害化处理率,/,51.7,53,62,66,71.3,2005-2009,年我国城市生活垃圾无害化处理率变化,5,城市生活垃圾焚烧技术应用现状,6,建成投产的生活垃圾焚烧厂炉型分类统计,类型,数量（座）,规模（,t/d,）,比例（,%,）,引进设备炉排炉焚烧厂,19,18650,18.4,引进技术炉排炉焚烧厂,11,9240,10.7,国产炉排炉焚烧厂,20,11420,19.4,流化床焚烧厂,45,38065,43.7,其他,8,3600,7.8,合计,103,80975,100,注：我国已建生活垃圾焚烧厂总共,109,座，其中有,6,座生活垃圾焚烧厂所使用的焚烧炉炉型不清楚，故不参与统计。,7,根据,“,十二五,”,规划，到,2015,年底，我国人口将达到,14,亿，城镇人口达到,7,亿，城镇生活垃圾清运量将达到,70,万吨,/,日；全国生活垃圾无害化处理率要求大于,80%,，其中，直辖市、省会城市和计划单列市要达到,100%,。为实现这一规划目标，“十二五”期间，需要新增生活垃圾无害化处理能力,17,万吨,/,日；生活垃圾处理设施总投资,2000,亿元人民币，新增设施投资,1400,亿元人民币，其中，焚烧处理设施投资约占新增投资的,50%-60%,，为,700-800,亿元人民币。,到“十二五”末，中国垃圾焚烧厂将超过,300,座，日处理能力达到,30,万吨，占垃圾处理总量的,30%,。他透露，目前建成和在建的垃圾焚烧厂总数超过,160,座，“十二五”期间规划的垃圾焚烧厂超过,200,座。,城市生活垃圾焚烧处理设施市场分析,8,对,2008,年底与,2010,年底的生活垃圾焚烧厂初步统计，全国已经运行的生活垃圾总处理规模从,53955t/d,提高到,126625t/d,，提高了,134.7%,。焚烧厂数量从,67,座提高到,159,座。其中采用炉排炉焚烧厂从,37,座提高到,75,座，总处理规模从,31585 t/d,提高到,71505 t/d,，提高了,126.4%,；流化床炉焚烧厂从,29,座提高到,53,座，总处理规模从,21770 t/d,提高到,48350 t/d,，提高了,122.0%,；其它炉型处理规模从,600t/d,提高到,6770t/d,，提高了,1028%,。,城市生活垃圾焚烧技术应用现状,9,垃圾焚烧技术,10,焚烧技术类型,按燃烧方式分：,1.,直接焚烧,2.,热解气化焚烧,按操作方式分：,1.,间歇操作焚烧炉,2.,连续操作焚烧炉,按炉型结构分：,1.,机械炉排焚烧炉,2.,旋转窑焚烧炉,3.,流化床焚烧炉,11,机械炉排炉是发展最早，应用历史最长的焚烧炉。机械炉排炉垃圾燃烧反应过程是以堆积形态在炉排上进行的，并随炉排移动，反应所需空气以较小的风速穿过垃圾料层，不吹起料层。机械炉排炉垃圾和空气接触状况较差，为改善其接触条件，提高垃圾的燃烬程度，研制出了多种结构形式的机械炉排炉，如固定式炉排炉、往复式炉排炉、移动式炉排炉、多阶滚筒炉排炉，等等，其中应用最广泛的为倾斜推饲炉排炉。机械炉排炉对垃圾的预处理要求低，对不含大件物品的生活垃圾，不进行预处理即可直接入炉焚烧。,机械炉排焚烧炉,12,回转窑式焚烧炉是在圆柱形金属壳内砌筑耐火砖，水平安放稍有倾斜。通过炉体整体转动达到垃圾均匀混合并沿倾斜角度向出料端移动。回转窑式焚烧炉须配备二次燃烧室，垃圾在回转窑炉内分解气化产生可燃气体，其中未燃烧的可燃气体在二次燃烧室内达到完全燃烧。二次燃烧室一般需加辅助燃料才能正常运行，运行成本较高。回转窑式焚烧炉多用于有机污泥等工业垃圾或特种垃圾处理，用于焚烧生活垃圾的业绩较少。,回转窑焚烧炉,13,流化床焚烧炉是在炉内铺设一定厚度，一定粒度范围的石英砂或炉渣，通过底部布风板鼓入一定压力的空气，将砂粒吹起、翻腾、浮动。流化床内气固混合强烈，传热传质速率高，单位面积处理能力大，具有极好的着火条件。垃圾入炉后即和炽热的石英砂迅速处于完全混合状态，垃圾受到充分加热、干燥，燃烬率高。流化床焚烧炉用于处理生活垃圾，焚烧残渣几乎为零，飞灰约,1,2,。,流化床焚烧炉,14,机械炉排炉主要类型,15,机械炉排炉主要类型,16,机械炉排炉主要类型,17,机械炉排炉主要类型,Fixed Grate,Movable Grate,Grate Cutter,18,机械炉排炉主要类型,19,炉排炉焚烧厂典型布置,垃圾接受,搅拌,供料,焚烧,余热回收,烟气净化,烟囱,风机,供热,&,发电,细灰仓,外运,残渣,外运,流程框图,20,炉排炉余热锅炉类型,21,炉排炉余热锅炉类型,22,炉排炉余热锅炉类型,23,流化床焚烧炉类型,24,流化床焚烧炉类型,25,流化床焚烧炉类型,26,流化床焚烧炉类型,27,流化床焚烧炉类型,28,流化床焚烧炉类型,29,循环流化床炉和炉排炉,技术比较,30,两种炉型比较,序号,比较项目,炉排炉,流化床炉,1,垃圾接收,当生活垃圾块度小于,80cm,不需事先处理，可以通过垃圾料斗，把垃圾直接送入焚烧炉内。但需要在溜管进口处设置防搭桥措施,为了流化燃烧，,一般需要把垃圾事先破碎处理到,15cm,以下,，垃圾尺寸控制不严，容易出现给料连续性和稳定性不好，造成燃烧压力和温度波动较大,国内大部分采用流化床的焚烧炉预处理系统较为简陋，导致进料环节环境恶劣，需提高前处理设备的水平,3,对低热值垃圾适应性,要求进炉垃圾不低于,5000kJ/kg,通过掺烧煤和调整掺煤量，保持炉膛热负荷的稳定，而对垃圾热值不十分敏感,5,燃烧管理,垃圾在炉排上挥发分在二次风进口处完全燃烧，固定碳在炉排上缓慢燃烧，容易应对垃圾特性的波动,易于燃烧控制,垃圾几乎是瞬间燃烧，对于垃圾特性的波动，需要高的燃烧控制技术。,焚烧炉内压力变动：,-10mmAq,5,焚烧炉内压力变动：,100mmAq,实际掺烧煤量,小于,5,时，,燃烧控制较难，还缺少长期稳定运行经验和实例,6,热态启动,启动时间相对较长，消耗能源相对较多,炉膛,蓄热能力强，启动时间短，消耗能源较少,7,年运行时间,引进技术设备在运行管理水平好的厂可实现年运行时间,8000h,。实际运行管理水平普遍偏低，超量焚烧等问题,故障率比国产炉排型焚烧炉高，基本按,7000h,计。,31,两种炉型比较,-,续,序号,比较项目,炉排炉,流化床炉,8,灰渣产出比,炉渣：飞灰,=9,：,1,炉渣的产出比例高，但有综合利用途径。,炉渣：飞灰,=3,：,7,飞灰的产出比例高，作为危险废物，处理成本高,9,炉渣热灼减率,进口设备,3,，国产设备,5,实际运行看国产设备有超标现象,达到,0,2,，可实现较完全燃烧,10,吨垃圾耗电量,90110,kWh,110130 kWh,11,锅炉出口粉尘,约,3,5,g/Nm3,约,20 g/Nm3,12,NOx,炉内,NOx,产生量的变动少，通常,90160ppm(185330 mg/Nm,3,),理论上,NOx,量少于炉排炉，但因燃烧急剧，浓度不易控制，实际排放量与炉排型焚烧炉相当,13,二噁英类,可以通过燃烧控制，抑制炉内的二恶英的发生。,97,年,3,月实施二恶英对策前汇总日本,531,座焚烧厂的实测数据,】,15.5 ng-TEQ/Nm,3,纯烧垃圾的流化床焚烧炉，由于燃烧急剧，易产生,CO,，较难抑制炉内二恶英的产生。日本,103,座焚烧厂平均值,67.1ng-TEQ/Nm,3,。,研究结果表明，煤中存在的硫对降低烟气冷却过程二恶英的合成有多种作用。美国,EPA,研究认为垃圾和煤混烧是减少二恶英产生的有效方法。,14,运行年数,拥有,25,年以上耐久性。（,max35,年运行业绩）,有,20,年左右的运行业绩,15,外部条件风险,行业竞争导致垃圾补贴费用过低,受煤价提高，运行成本大幅提高，可能出现负经济效益,32,谢 谢,!,33,
