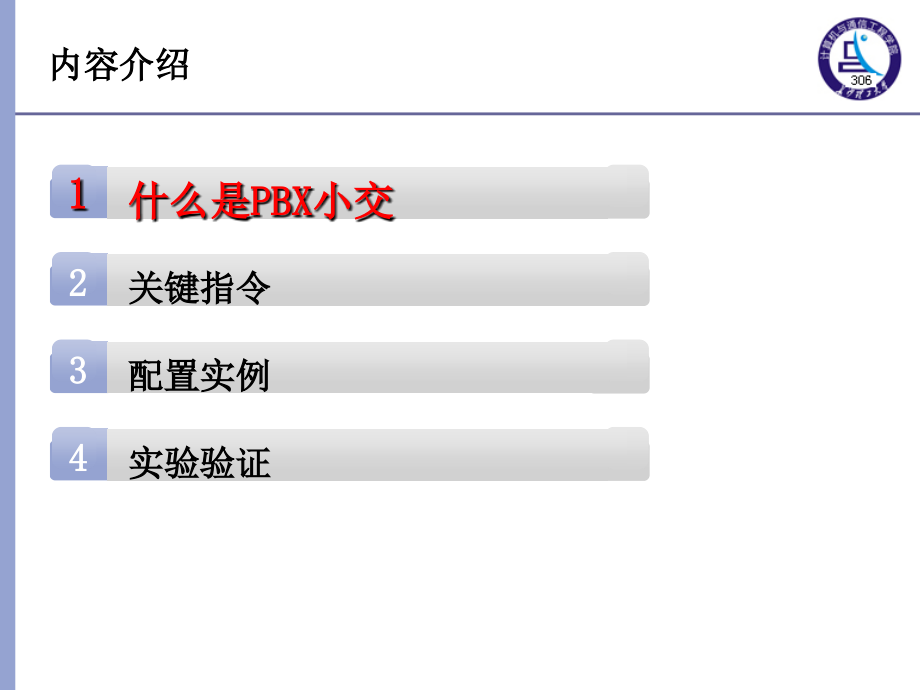

Click to edit Master title style,Click to edit Master title style,长沙理工大学计通学院现代通信实验室,程控交换培训讲义,-PBX,小交业务,讲师：胡双红,E_Mail:hu_betty,内容介绍,什么是,PBX,小交,1,实验验证,4,配置实例,3,关键指令,2,PBX,小交,小交换机又称用户交换机，或集团电话，俗称小交。,英文名为,PBX,（,Public Branch Exchange,）、,PABX,（,Public Automatic Branch Exchange,）。,主要用于机关、厂矿、企业等单位内部电话交换。,典型应用,110,、,119,等特服台上,以,110,为例，用户只需要知道,110,这个号码，而实际在特服台,110,可能对应好几部话机，用户拨打,110,的呼叫将在这几部话机上实现连选,有关概念（,1,）,小交连选,在公网交换机侧的用户级对连接某个小交换机的所有用户线统一分配一个号码；公网用户拨打这个号码时，呼叫处理程序会根据公用交换机中设置的小交选线方法选中一条空闲的连接小交换机的用户线，接通本次呼叫。,优点,用户只需记一个号码,呼入此号码的呼叫会根据公用交换机中数据的设置在各条接入小交的用户线间实现负荷负担,只要有空闲的用户线，呼叫就一定能接通。,小交引示号,统一分配给连接小交换机用户线的号码,有关概念（,1,）,小交用户,分为占用号码资源的小交用户和不占用号码资源的小交用户,占用号码资源的小交用户有其自身的号码，如果不呼叫引示号而呼叫其自身的号码一样可以接续，只是不能实现连选,不占用号码资源的小交用户没有号码，即只分配用户设备而不分配用户号码，其发送的主叫和计费的主叫号码均为引示号,在,C&C08,数字程控交换机中，小交连选在数据上的表现为：一个小交对应一个小交群，一个小交群由若干用户群组成，一个用户群由同一模块内的若干用户组成。,小交群号：,能够实现连选、具有相同的小交引示号的用户线都属于同一个小交群，具有相同的小交群号。,小交群号是全局统一编号的。,用户群号：,每个小交群组由若干个用户群组成，用不同的用户群号来区分；每个用户群内包含若干条用户线。,用户群号也是全局统一编号的,小交群内用户群的划分原则,每个用户群中的所有用户必须属于同一,SM,，即用户群不能跨模块,如果一个小交群中的用户线位于不同交换模块的话，就需要划分相应的用户群。,内容介绍,什么是,PBX,小交,1,实验验证,4,配置实例,3,关键指令,2,内容介绍,什么是,PBX,小交,1,实验验证,4,配置实例,3,关键指令,2,实验室具体配置案例,案例分析,将本室,40,台终端配置为,3,个小交群，具体分配如下,呼,叫,源,呼,叫,字,冠,小,交,群,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,终,端,0,555,1,1,2,3,4,5,6,7,8,9,10,11,12,13,14,1,666,2,15,16,17,18,19,20,21,22,23,24,25,26,27,2,777,3,28,29,30,31,32,33,34,35,36,37,38,39,40,呼,叫,源,号码,设备号,小,交,群,用,户,群,引,示,号,占用号码,的非引示号,不占用,号码,设备端口,0,5550000,5550005,0,1,2,3,4,5,6,7,8,9,10,11,12,13,1,1,5550000,5550001,5550005,6,7,8,9,10,11,12,13,1,6660000,6660005,14,15,16,17,18,19,20,21,22,23,24,25,26,2,2,6660000,6660001,6660005,20,21,22,23,24,25,26,2,7770000,7770005,27,28,29,30,31,32,33,34,35,36,37,38,39,3,3,7770000,7770001,7770005,33,34,35,36,37,38,39,数据配置顺序,增加相应的呼叫源（,ADD CALLSRC,）；,增加相应的呼叫字冠（,ADD CNACLD,）；,增加号段（,ADD DNSEG,）；,增加小交群（,ADD PBXG,）；,增加用户群（,ADD USRG,）；,增加小交引示号用户（,ADD ST,、,ADD DSL,、,ADD V5ST,、,ADD V5DSL,）；,增加小交用户（,ADD ST/ADB ST,、,MOD ST/MOB ST,、,ADD DSL/ADB DSL,、,MOD DSL,、,ADD V5ST/ADB V5ST,、,MOD V5ST/MOB V5ST,、,ADD V5DSL/ADB V5DSL,）。,1,、增加呼叫源,ADD CALLSRC:CSC=0,CSCNAME=,组,1-1,PRDN=3,P=0,RSSC=0;,（,1,终端数据）,/CSC=0:,呼叫源为,0,。,CSCNAME=,组,1-1,：呼叫源名为“组,1-1”,表示为组,1,的,1,号终端，后面同样。,PRDN=3,：预收号码位数为,3,位。,P=0:,号首集为,0,RSSC=0;,路由选择源码为,0,。,ADD CALLSRC:CSC=1,CSCNAME=,组,1-2,PRDN=3,P=0,RSSC=1;,（,2,终端数据）,ADD CALLSRC:CSC=2,CSCNAME=,组,1-3,PRDN=3,P=0,RSSC=2;,（,3,终端数据）,2,、增加计费情况,ADD CHGANA:CHA=0,CHO=NOCENACC,PAY=CALLER,CHGT=ALL,MID=METER1;/,增加计费情况。,CHA=0,：计费情况,0,。,CHO=NOCENACC,：非集中计费局。,PAY=CALLER,：主叫付费。,CHGT=ALL,：计费方法为计次表和详细单。,MID=METER1,：计次表名为,METER1,跳计次表,1,。（,1,终端数据）,ADD CHGANA:CHA=1,CHO=NOCENACC,PAY=CALLER,CHGT=ALL,MID=METER1;,（,2,终端数据）,ADD CHGANA:CHA=2,CHO=NOCENACC,PAY=CALLER,CHGT=ALL,MID=METER1;,（,3,终端数据）,3,、修改计费制式,MOD CHGMODE:CHA=0,DAT=NORMAL,TS1=00,/,修改计费制式。,CHA=0,：计费情况,0,。,DAT=NORMAL,：日期类别,=,正常工作日。,TS1=00&00,：第一时区切换点从,0,点开始。,TA1=180,：前段时间,180,秒。,PA1=1,：前段时间内跳,1,次。,TB1=60,：后续时间间隔,60,秒。,PB1=1,：每间隔,60,秒跳一次。,TS2=00&00,：第二时区切换点从,0,点开始（表示全天,24,小时不区分时间段）（,1,终端数据）,MOD CHGMODE:CHA=1,DAT=NORMAL,TS1=00,（,2,终端数据）,MOD CHGMODE:CHA=2,DAT=NORMAL,TS1=00,（,3,终端数据）,4,、增加计费情况索引,ADD CHGIDX:CHSC=0,RCHS=0,LOAD=ALLSVR,CHA=0;/,增加计费情况索引。,CHSC=0,：计费选择码,0,。,RCHS=0,：主叫计费源码,0,。,LOAD=ALLSVR,：承载能力所有业务。,CHA=0,：计费情况,0,。（,1,终端数据）,ADD CHGIDX:CHSC=1,RCHS=1,LOAD=ALLSVR,CHA=1;,（,2,终端数据）,ADD CHGIDX:CHSC=2,RCHS=2,LOAD=ALLSVR,CHA=2;,（,3,终端数据）,5,、增加呼叫字冠,ADD CNACLD:PFX=K555,CSTP=BASE,CSA=LCO,MIDL=7,MADL=7,CHSC=0;,/,增加呼叫字冠。,PFX=K555,，字冠为,555,；,CSTP=BASE,，为基本业务；,CSA=LCO,为本局业务。,MIDL=7,MADL=7,，最小最大号长为,7,；,CHSC=0,，计费选择码,0,。（,1,终端数据）,ADD CNACLD:PFX=K666 CSTP=BASE,CSA=LCO,MIDL=7,MADL=7,CHSC=1;,（,2,终端数据）,ADD CNACLD:PFX=K777,CSTP=BASE,CSA=LCO,MIDL=7,MADL=7,CHSC=2;,（,3,终端数据）,6,、增加号段,ADD DNSEG:P=0,BEG=K5550000,END=K5550013;,/,增加号段：,P=0,号首为,0,，,BEG=K5550000,开始号码为,5550000,，,END=K5550013,，结束号码为,5550006,，（,1,终端数据）,ADD DNSEG:P=0,BEG=K6660000,END=K6660013;,（,2,终端数据）,ADD DNSEG:P=0,BEG=K6660000,END=K6660013;,（,3,终端数据）,其余的组号数据同上，注意设备号，计费源码，呼叫源。,7,、增加小交群,ADD PBXG:PGG=1,ISQ=FALSE,SM1=1;,/,增加小交换机群：,PGG=1,，小交群号,1,，,ISQ=FALSE,，可否排队否，,SM1=1,，搜索模块,1,；,1,等终端数据,ADD PBXG:PGG=2,ISQ=FALSE,SM1=1;,15,等终端数据,ADD PBXG:PGG=3,ISQ=FALSE,SM1=1;,28,等终端数据,8,、增加用户群,ADD USRG:USRG=1,PGG=1,LSEL=INC,MN=1,DNF=TRUE;,/,增加用户群：,USRG=1,用户群,1,；,PGG=1,小交群,1,；,LSEL=INC,选号方式从小到大；,MN=1,模块号,1,；,DNF=TRUE,，单叫多显是。,ADD USRG:USRG=2,PGG=2,LSEL=INC,MN=1,DNF=TRUE;,ADD USRG:USRG=3,PGG=3,LSEL=INC,MN=1,DNF=TRUE;,9,、小交引示号,ADD ST:D=K5550000,MN=1,DS=0,RCHS=0,AUT=PBX,PGG=1,USG=1;,/,增加小交引示号：,D=K5550000,号码为,5550000,；,MN=1,模块,1,；,DS=0,设备号,0,；,RCHS=0,计费源码,0,；,AUT=PBX,用户类别,PBX;PGG=1,小交群号,1,；,USG=1,，用户群号,1;,ADD ST:D=K6660000,MN=1,DS=14,RCHS=1,AUT=PBX,PGG=2,USG=2;,ADD ST:D=K7770000,MN=1,DS=27,RCHS=2,AUT=PBX,PGG=3,USG=3;,10,、占用号码资源的小交非引示号,ADD ST:D=K5550001,P=0,MN=1,DS=1,RCHS=0,CSC=0,AUT=DNPX,PGG=1,USG=1;,/,增加小交非引示号：,D=K5550001,号码为,5550001,；,P=0,号首,0,；,MN=1,模块,1,；,DS=3,设备号,3,；,RCHS=0,计费源码,0,；,CSC=0,呼叫源码,0,；,AUT=DNPX,用户属性占号码的小交非引示号；,PGG=1,小交群,1,；,USG=1,，用户群,1;,ADD ST:D=K5550002,P=0,MN=1,DS=2,RCHS=0,CSC=0,AUT=DNPX,PGG=1,USG=1;,ADD ST:D=K5550003,P=0,MN=1,DS=3,RCHS=0,CSC=0;,AUT=DNPX,PGG=1,USG=1;,ADD ST:D=K5550004,P=0,MN=1,DS=4,RCHS=0,CSC=0,AUT=DNPX,PGG=1,USG=1;,ADD ST:D=K5550005,P=0,MN=1,DS=5,RCHS=0,CSC=0,AUT=DNPX,PGG=1,USG=1;,其余的组号数据同上，注意设备号，计费源码，呼叫源。,11,、不占用号码资源的小交非引示号,ADD ST:MN=1,DS=6,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,/,增加不占号码资源的小交非引示号：,MN=1,模块号,1,；,DS=18,设备号,18,；,RCHS=0,，计费源码,0,；,CSC=0,呼叫源,0,；,AUT=NPX,不占号码资源的小交非引示号；,PGG=1,小交群,1,；,USG=1,，用户群,1;,ADD ST:MN=1,DS=7,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=8,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=9,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=10,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=11,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=12,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,ADD ST:MN=1,DS=13,RCHS=0,CSC=0,AUT=NPX,PGG=1,USG=1;,其余的组号数据同上，注意设备号，计费源码，呼叫源。,内容介绍,什么是,PBX,小交,1,实验验证,4,配置实例,3,关键指令,2,试验步骤,在,C&C08,业务维护系统的,local,模式下输入并执行以上指令,打开本地机上的,E_Bridge,客户端，导入数据到交换机,登陆,C&C08,业务维护系统的,Server,模式，进入维护页面查看,A32,单板的执行结果，并且拨打电话，进行呼叫跟踪,
