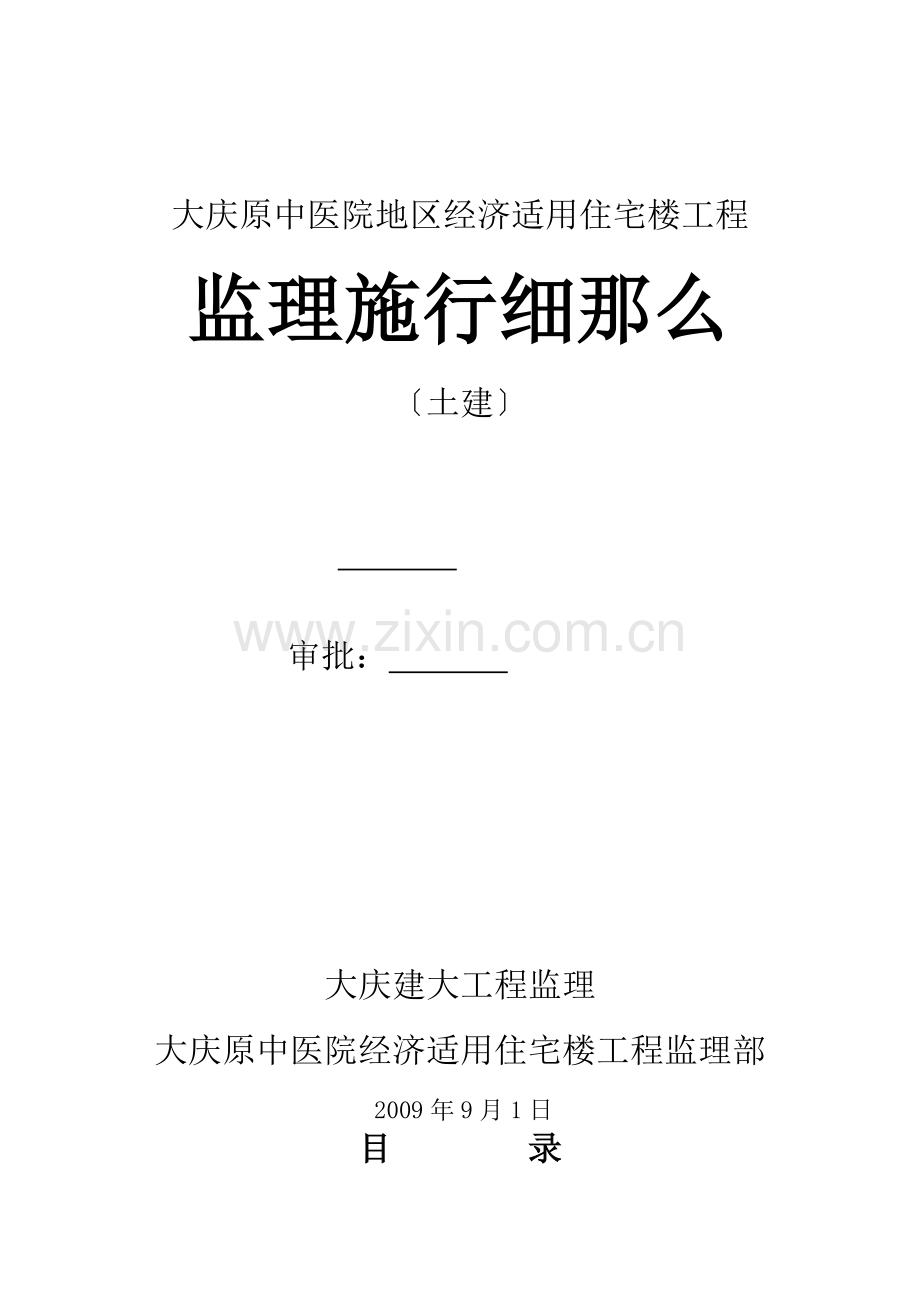

大庆市原中医院地区经济适用住宅楼工程监理实施细则.doc

大庆原中医院地区经济适用住宅楼工程
监理施行细那么
〔土建〕

审批：

大庆建大工程监理
大庆原中医院经济适用住宅楼工程监理部
2009年9月1日

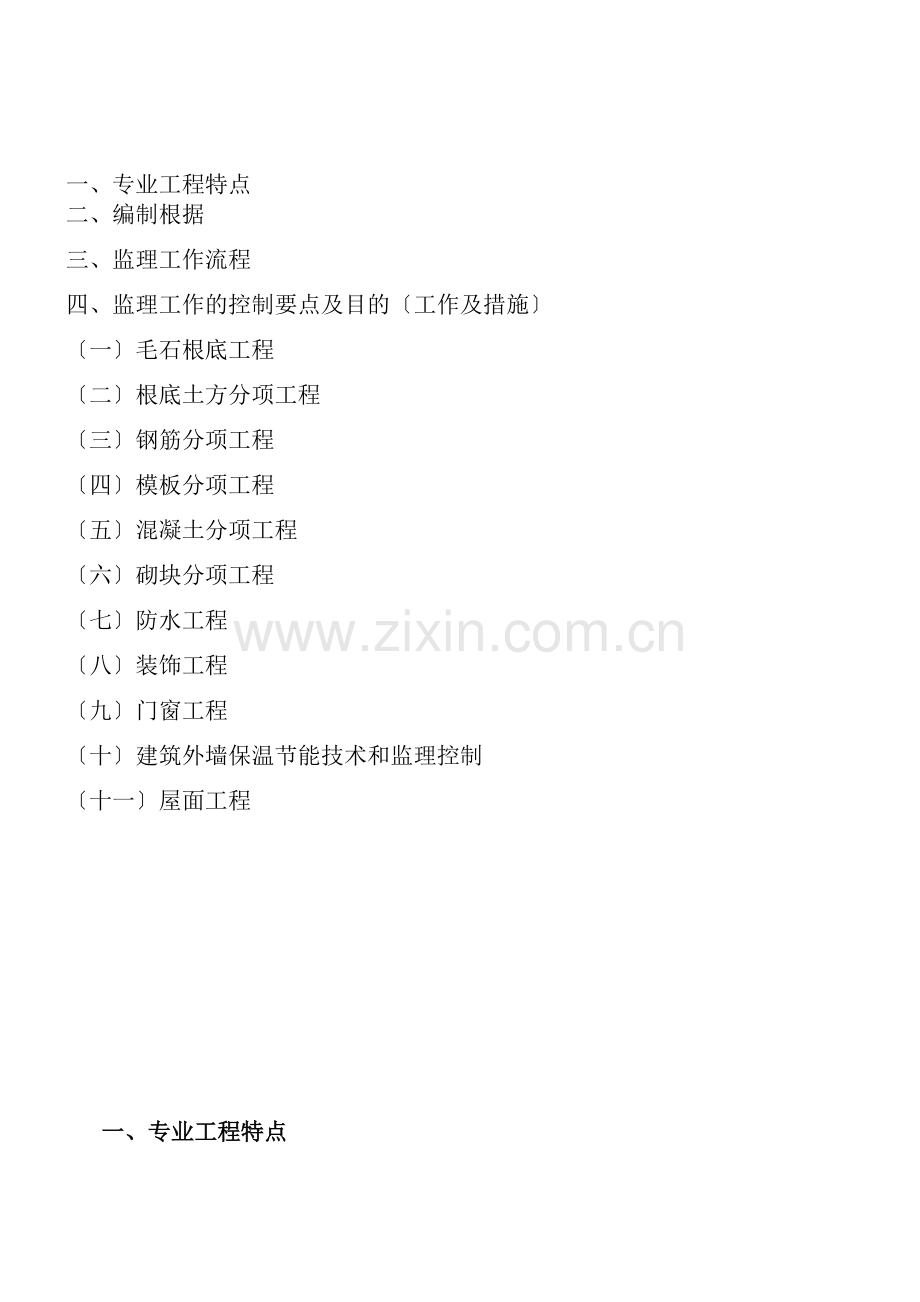

目 录

一、专业工程特点
二、编制根据
三、监理工作流程
四、监理工作的控制要点及目的〔工作及措施〕
〔一〕毛石根底工程
〔二〕根底土方分项工程
〔三〕钢筋分项工程
〔四〕模板分项工程
〔五〕混凝土分项工程
〔六〕砌块分项工程
〔七〕防水工程
〔八〕装饰工程
〔九〕门窗工程
〔十〕建筑外墙保温节能技术和监理控制
〔十一〕屋面工程

一、专业工程特点
工程概况：
工程名称：大庆原中医院经济适用住宅楼工程
建立地点：大庆萨尔图区
1、 大庆原中医院经济适用住宅楼9#、10#楼
建筑面积：总建筑面积3504.54平方米
建筑高度：高度18.40米室内外高差0.60米； 建筑层数6层共5个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
2、大庆原中医院经济适用住宅楼11#楼
建筑面积：总建筑面积2381.82平方米
建筑高度：高度18.40米室内外高差0.70米； 建筑层数6层共3个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
3、 大庆原中医院经济适用住宅楼1#、2#、4#楼
建筑面积：总建筑面积3132平方米
建筑高度：高度18.30米〔檐口〕室内外高差0.60米； 建筑层数6层共4个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
4、 大庆原中医院经济适用住宅楼3#楼
建筑面积：总建筑面积3901.62平方米
建筑高度：高度18.30米(檐口) 室内外高差0.60米； 建筑层数6层共5个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
5、 大庆原中医院经济适用住宅楼5#、6#、18#、19#楼
建筑面积：总建筑面积2345.7平方米
建筑高度：高度18.30米(檐口) 室内外高差0.60米； 建筑层数3层共5个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
6. 大庆原中医院经济适用住宅楼7#、8#、16#、17#楼
建筑面积：总建筑面积3132平方米
建筑高度：高度18.30米(檐口) 室内外高差0.60米； 建筑层数3层共4个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
7. 大庆原中医院经济适用住宅楼12#、20#、楼
建筑面积：总建筑面积2345.70平方米
建筑高度：高度18.30米(檐口) 室内外高差0.60米； 建筑层数6层共3个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度
8. 大庆原中医院经济适用住宅楼3#、楼
建筑面积：总建筑面积3901平方米
建筑高度：高度18.30米(檐口) 室内外高差0.60米； 建筑层数6层共5个单元。
构造形式：砖混构造
建筑耐火等级二级〔50年〕。
建筑物抗震设防烈度：6度

墙体形式及其他：外墙为外保温复合墙体内370厚烧结多孔砖外挂80厚挤塑聚苯板(度32KG/M3);内墙承重为240厚烧结多孔砖墙体；内隔墙为120厚墙体；
。

建筑物接地系统及平安措施：入户装置需做重复接地接地电阻小于等于10欧姆；本工程采用总等电位联结总等电位板由紫铜板制成应将建筑物内保护干线、设备进线总等进展联结总等电位联结线采用40*4镀锌扁钢总等电位联结均采用等电位卡子。详细做法参见国标图集〔等电位联结安装〕02D501-2。本工程接地型式采用TN-C-S系统。
小区有给水环线〔Dn200〕可提供室内生活水。
本工程室内给水采用下供上给式水量3.02l/s工作压力为0.32MPa。
消防系统：本工程各层均设消火栓室内消火栓系统为环状设在明显和易取处。消火栓箱均采用铝合金暗装箱。消火栓灭火器采用手提式磷酸氨盐干粉类；所有消防器材和设备需经中国消防质量检测中心、消防建审部门和设计认可。
材和接口：
1、生活给水采用PP－R材及件热熔联接压力等级为1.6MPa。各项性能指标到达?生活饮用水输配水设备及防护材料卫生平安评价?GB/T17219-1998,并具备建材理部门的认证。化学试验室减压阀采用可调式减压阀出水压力0.02MPa；事故冲水嘴阀出水压力0.01MPa。
2、排水道采用柔性接口铸铁A型接口各项性能应符合现行<GB/T16800>的要求PVC-U双臂中空内螺旋消音与排水铸铁采用法兰连接。化学试验室排水系统采用耐腐蚀PVC塑料单独排放。
质量：合格
总：1414万
资金来源：
控制：控制在合同价款以内
建立：大庆萨尔图区倍盈资产经营
设计：大庆规划建筑设计研究院
监理：大庆建大工程监理
施工：黑龙江广阔建筑安装工程

二、编制根据
1.以批准的监理规划、施工组织设计；
2.发布的质量手册、程序和有关理资料；
3.与专业工程相关的、设计和技术资料；
4.工程设计图纸：设计院所提供的所有图纸；
5.相关工程质量检验评定及工程施工及验收；
?建筑地基与根底工程施工质量验收?GB50202—2002
?建筑地面工程施工质量验收?GB50209—2002
?建筑给水排水及采暖施工质量验收?GB50242—2002
?建筑装饰装修工程施工质量验收?GB50210—2001
?建筑电气工程施工质量验收?GB50303—2002
?屋面工程施工质量验收?GB50207—2002
?建筑工程施工质量验收统一?GB50300--2001
?通风与空调工程施工质量验收?GB50243—2002
?智能建筑质量验收统一?GB50339—2003
?建立工程质量理?〔第279〕
?施工现场临时用电平安技术?JGJ46-88
?政根底设施工程施工技术理规定?建城[2002]221
?工程测量?GB50026-93
?砌体工程施工质量验收?GB50203—2002
?混凝土构造工程施工质量验收?GB50204—2002
?建立工程监理?GB50319-2000
?砼强度检验评定?GBJ107-87
?建筑施工平安检查?JGJ59-99
?建筑施工高处作业平安技术?JGJ80-91
?施工企业平安消费评价?JGJ/T77-2003
?建筑施工扣件式钢脚手架平安技术?JGJ130-2001
?建筑机械使用平安技术?JGJ33-2001
?建立工程施工现场供用电平安?GB50194-93
?建筑施工现场环境与卫生?JGJ146-2004

三、监理工作流程
一〕、工程建立施工阶段监理工作流程图
协助建立对承包人进展资格预审
协助建立召开会议和现场勘察
协助建立开标、评标
协助建立发出中标
协助建立签订施工合同
组织工程监理部进驻施工现场
编制监理规划制定监理施行细那么
组织监理交底会配合建立召开各方协调会
施行工程监理工作
及时整理各类监理资料并进展归档工作
组织工程开工预验收
参加工程开工验收
监理工作总结
保修阶段的监理工作
1、工程施工组织设计或方案审批；
2、工程物资现场验审批；
3、分包资格预审；
4、验证进场施工人员上岗证；
5、核查进场施工机械设备状况；
6、工程开工审批；
7、工程质量控制；
8、工程进度控制；
9、工程造价控制；
10、定召开工地例会及各类专题会议。

二〕、隐蔽工程、分部分项工程质量控制流程图
〔不能进展下一道工序〕 〔可以进展下一道工序〕
承包
质量保证资料齐全合格
隐检、分部、分项验收记录签认完成
分部、分项工程质量评定完成自评合格
施工填“工程报验单〞报监理
监理工程师
检查隐蔽工程、分部、分项工程是否合格
检查质量保证资料是否符合要求
检查分部、分项工程质量是否合格
不合格签认“不合格工程〞
合格签认“工程检验认可书〞

三〕、工程材料、构配件、设备质量控制监理工作流程

规定进场后进展二次复试的材料、构件
合格
厂家处理
工程材料、构配件进场

承包
设备进场

承包
材料、构配件质量自检

承包
退出现场
按规定批量、取样复试

建立、监理、承包
监理工程师见证
见附注1
开箱检查

建立、监理、承包
检查：
出厂合格证、消费答应证〔有规定时〕：
检查：外观质量
核查：出厂合格证、消费答应证〔有规定时〕：试验单
检查：
外观质量
材料、构配件质量自检

建立、监理、承包
清退出现场
设施验收

建立、监理、承包
附：
出厂合格证或质量证明书；消费答应证〔有规定时〕；试验单；数量
材料、构配件、设备质量报审

建立、监理、承包
审核报审资料
检查外观质量
清退出
现 场
材料、构配件设备质量签认

专业监理工程师
施工中使用

承包
规定进展二次复试范围以外的其它材料、构件
合格
不合格
合格
不合格
合格
附注2：
1、 检查设备验收资料；
2、 检查设备及配件的
附注1：
1、 装箱单〔名称、型及规格、数量〕
2、 设备出厂证明〔消费厂家、出厂日、合格证〕
3、 设备安装、使用、维护说明书

四〕、见 证 取 样
监理部

施工
进场材料带
质量证明
施工取样员取样

监理部见证员见证
见证员登记台账
施工取样员填委试单

见证员审核、签字
见证员留1份备查
施工4份其中2份随试验单向专业监理工程师报审
检测站
发试验单

检测站
收〔发〕试验单

取样见证员
登记台账
材质审核、验收

专业监理工程师
材质报审〔一式二份〕

施工
注：1.工地取样编：按取样日年、月、日及当日取样序编码。如030401－2编的委试单为2003年4月1日当天取的第二批试样。
2.砂浆、混凝土试块取样成型施工应见证员见证。
按监理部要求;
附委试单

四、监理工作的控制要点及目的〔工作及措施〕
〔一〕毛石根底工程
1、住宅楼采用毛石根底毛石采用MU30毛石M10水泥砂浆砌筑。
2、质量控制要点
1〕进场的毛石、水泥、砂必须按检测二次复试合格前方可用于根底砌筑。
2〕在开槽对规划红线点位进展复核并按红线点位建立现场稳定的控制网桩以便以后的上部构造施工。
3〕严格控制砂浆配合比重点监测拉接石的位置毛石组砌。杜绝沙窝、干粘石现象。

3、验收：
工程
允许偏向
验收
毛石根底
轴线位移
20mm
用经纬仪 程度仪检测
根底顶面标高
±25
砌体厚度
30
用尺检测

〔二〕根底土方分项工程
1、根底土方开挖施工阶段质量监控要点：
〔1〕．土方开挖前要求施工做好施工现场勘察学习和审查图纸编制施工方案去除现场障碍平整施工场地进展地下勘查做好排水设施设置测量控制桩并进展复核校验修建临时设施等。
〔2〕．在土方开挖施工中对临近建〔构〕筑物、地下线、不易产生危害。
〔3〕．土方开挖完成后应立即对基坑进展封闭防止水浸和暴露并及时进展地下构造施工基坑土方开挖严格按设计要求进展不得超挖。基坑周边堆载不得超设计荷载限制。土方施工应尽快完成以防止造成集水、坑底巩起及对环境影响增大。在开挖全过程中用水准仪跟踪控制标高；机械挖土时坑底留200～300毫米厚余土进展人工修整。
施工定位放线、测标高；施工准备放坡或围护、支护施工方案

监理工程师复核定位放线审核放坡或围护、支护方案
不
合
格 发

施工放坡或围护、支护、排水基坑

不
监理巡视检查方案的施行；复验坑底标高
合
格
发
监理工程师签字

2．监理重点：
1〕认真审阅基坑开挖方案并明确审批。
2〕监理工程师认真复核施工提交的放样复核单的各种数据并到现场进展复核、签署。
3〕施工时监理工程师要加强巡视、检查和催促施工按施工方案进展施工如弃土有无平安宽度堆放高度是否符合规定基坑放坡坡度是否符合要求。
3．土方开挖工程的质量检验及
1〕基坑开挖外形尺寸允许偏向及检验

序

工程
允许偏向〔毫米〕

检验
柱基
基坑
基槽
挖方场地平整
沟
地〔路〕
面基层
人工
机械
1
标高
－50
±30
±50
－50
-50
用水准仪检查

2
长度、宽度
〔由设计中
心线向两边量〕
＋200

－50
＋300

－100
＋500

－150

＋100

--

用经纬仪、用尺检查

3

边坡

设计要求
观察或用坡度尺检查
4
外表平整度
20
20
50
20
20
用2M靠尺和稧形塞尺检查
5
基底土性
设计要求
观察或土样分析
注：地〔路〕面基层的偏向只适用于直接在挖、填方上做地〔路〕面的基层

〔三〕、钢筋分项工程
〔一〕一般规定
1、 施工要求
1〕采用的钢筋种类、钢和直径应符合设计图纸要求同时钢筋的化学成分、力学性能和工艺性能也应符合GB1499—1998、GB/T5223—1995和GB/T5224—1995的规定。
2〕证书与鉴定
〔1〕提交有制造厂对钢筋包括试验的合格证书〔如采用复印件应按编制要求由原件所在写明原件所在地点并应有经办人的签名及盖章〕并按监理工程师抽样试验合格前方可使用。
〔2〕每批进场钢筋施工在提交检验时应附消费厂家对该批钢筋的签条签条应明示出厂家的试验、批或其他能鉴定该批钢筋发出的证明材料。
3〕试验和验收
〔1〕进场钢筋除应检查外观质量外还应分批按规定验收试验结果应符合有关规定。钢筋外表或每盘钢筋均应有标志。
〔2〕钢筋外表有严重缺陷、麻坑、裂纹夹砂和夹层等缺陷时应剔除不得使用。
〔3〕钢筋的所有试验、均需在监理见证取样员在场情况下取样并在监理同意的试验室进展。
4〕防护与储存
〔1〕钢筋应按种类、规格、等级、消费厂家分批堆放且应设立足够标志便于检查和使用。
〔2〕钢筋应储存在高于地面的平台、垫木或其他承物上并应尽量保护它不受机械损坏和暴露在可使钢筋生锈的环境中以免引起外表绣触。
5〕根据钢筋加工、焊接要求装备相应设备和焊接材料并检查其完好和工作性能同时现场操作人员具有上岗证〔如焊工特殊工种〕设备和人员证书应上报监理工程师批准。
6〕采用冷拉法调直钢筋时,Ⅰ级钢筋的冷拉率不得大于4；Ⅱ、Ⅲ级钢筋不得冷拉。
7．钢筋的弯钩或弯折应符合以下规定
1〕Ⅰ级钢筋的末端需要作180度弯钩其圆弧弯曲直径不应小于钢筋直径的2．5倍平直部分长度不宜小于钢筋直径的3倍。
2〕Ⅱ级钢筋末端需作90度或135度弯折时Ⅱ级钢筋的弯曲直径不宜小于钢筋直径的4倍平直部分长度按设计要求确定。
3〕弯起钢筋的中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。
2、监理重点
1〕监理工程师应认真学习图纸熟悉各类构造所用的钢筋内容包括设计说明、图纸、尺寸、等级、规格、位置校核钢筋详图尺寸位置与构造、建施图尺寸位置是否一致保护层厚度是否满足要求。
2〕催促施工健全质量保证体系对试验人员的资质进展审查以确保质量和平安同时对上报的试验室资质进展审核确认是否满足具有钢筋试验要求。
3〕施工前监理工程师对施工有关人员如工程师、质检员、试验员进展技术交底。交底内容主要是钢筋加工、验收、有关操作工艺和监理工作内容及要求并对内业填写进展指导监理工程师应做好交底记录。
4〕检查现场钢筋堆放和保护措施是否落实现场标示是否清楚准确。
〔二〕钢筋加工与安装的允许偏向及检验
1、 钢筋加工的允许偏向及检验
工程
允许偏向〔㎜〕
检查
受力钢筋顺长度方向全长的净尺寸
±10

钢尺检查
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5
2、钢筋安装位置的允许偏向和检验
序

工程
允许偏向
〔㎜〕

检验
1
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三挡,取值
2
绑扎钢筋骨架
长
±10

钢尺检查
宽、高
±5

钢尺检查

3

受力钢筋

间距
±10
钢尺量两端、中间各一点,
取值
排距
±5
保护
层厚
度
根底
±10

钢尺检查

柱、梁
±5
板、墙、壳
±3
4
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三挡,取值
5
钢筋弯起点位置
20
钢尺检查
6

预埋件
中心线位置
5
钢尺检查
程度高差
＋3,0
钢尺和塞尺检查

〔三〕钢筋焊接
1．施工要求
1〕熟悉图纸根据设计的钢筋种类、直径、受力状况及接头位置和要求确定可行的焊接工艺装备相应的焊接设备和电焊条、焊剂并编制钢筋的施工加工方案上报监理工程师审批。钢筋焊接的接头型式应符合或设计规定。
2〕施焊场地应有适当的防风、雨的措施对加工成型的钢筋应设置好堆放场地并编归类防止造成混料情况发生。
3〕批量焊接前必须根据施工条件进展试焊合格前方可施焊焊工必须持证上岗。
4〕焊接宜优先采用闪光对焊法当采用对焊有困难时可采用电弧焊或其他。冷拉钢筋的闪光对焊接头或电弧焊接头应在冷拉前。
5〕闪光对焊接的和要求
A．为保证闪关对焊的质量待焊钢筋的焊接端应切割平整并且截面与轴线垂直钢筋端面与电焊电极在焊接前除去油污和铁锈等杂质。
B．刚焊完的钢筋在挪动时不得使钢筋受弯不能在地上碰撞。
6〕电弧焊的和要求焊缝的长度、宽度和厚度必须符合设计规定
7〕焊接接头在构件中应遵守以下规定
A.当采用焊接接头时,配置同一截面内的受力钢筋,其焊接接头的截面面积占钢筋总截面面积不得超过50.装配式构件连接处除外。
B.应尽量防止在应力处设置接头并尽可能使接头交织排列接头间距互相错开的间隔 应不小于30d,且不小于500MM。
8〕焊接接头距钢筋弯折处不应小于钢筋的10倍且不宜处于构件的弯矩处。
2．监理重点
监理检查结果
主要监理内容：
1． 审查钢材质量及有关证明
2． 审查设备、机具情况
3． 审查人员上岗资质
1〕监理程序 钢筋监理程序图
准备阶段主要工作：
1． 熟悉图纸、
2． 审查人、机、料准备情况
3． 审核加工工艺和技术方案

不合格

发

施工阶段主要监理内容：
1． 检查钢筋外观质量和合格证书等
2． 原材料抽样试验检查
3． 加工焊接质量
4． 绑扎安装质量
合格

不合格
监理检查结果
发
合格
签署各类表式

进入下一道工序

2〕监理工程师应对施工上报的钢筋加工方案进展审核确定其是否符合要求检查现场的焊接积聚设备完好性和实际功率是否满足施工需要用电防火平安措施是否到位施工平台是否巩固、满足施工要求焊工是否有上岗证焊剂、焊条是否有出厂合格证其现有是否符合设计和要求。
3〕对钢筋焊接的施工过程的检查如焊接钢筋骨架的顺序、焊接长度、宽度、厚度尺寸控制等同时按检验频率进展检验。
3．质量检验及检验
1〕闪光接触对焊接头机械性能的允许偏向及检验
序
工程
允许偏向
检验频率
检验
范围点数
1
抗拉强度
符合材料
每件〔每批各
抽3件〕1点
按?GB18-2003?钢筋焊接
及验收规程执行
2
冷弯
3
接头弯折
不大于4度
每件〔每批抽
10且不少于10
件〕1点
用该槽直尺和楔形塞
尺量取值
4
接头处钢筋
轴线的偏移
≯0.1d,
且≯2mm
外观鉴定：钢筋闪光接触对焊接头处不得有横向裂纹。与电极接触处的钢筋外表对于Ⅰ、Ⅱ、Ⅲ级钢筋不得有明显烧伤。
2〕钢筋电弧焊接头的机械性能、缺陷和尺寸的允许偏向和检验
序

工程
允许偏向
检验频率
范围点数
检验
1
抗拉强度
符合材料性能
每接头〔每批各
抽3件〕1点
按金属拉
力试验
2
帮条沿接头中心线的纵向偏移
0.5d
每接头
〔每批抽
10且不
少于10
件〕
1
用焊接工
具尺和尺
量
3
接头处钢筋轴线的弯折
4°
1
4
接头处钢筋轴线的弯偏移
0.1d 且≯3
1
5
焊缝厚度
-0.05d
2
6
焊缝宽度
-0.1d
2
7
焊缝长度
-0.5d
2
8
横向咬边深度
0.05d且≯1
2
9
焊缝外表气孔及 在2d长度上
夹渣的数量和大小 直径
不多于2个
≯3
3
外观坚决：焊接接头焊缝外表应完好不得有较大的凹陷、焊瘤接头出不得有裂纹；接头处有小锤敲击时应发出与原钢筋同样的清脆声。
〔四〕钢筋的安装
1. 施工要求
1)施工应认真审阅图纸,确定钢筋安装方案,对大型钢筋骨架吊装编制专项技术方案,确定安装设备和平安措施,起重工必须持证上岗。
2〕应按图纸所示的位置准确安装并用批准的支撑将钢筋固定好使其在浇筑过程中不移位。不允许将钢筋插入浇筑后未凝固的混凝土中。除图纸特别规定或经监理工程师批准外浇筑过程中不允许放入钢筋。
3〕用于保证钢筋正确位置的保护层垫块应尽可能小些具有符合其用处且得到监理工程师同意的形状并使其在浇筑混凝土时不致倾斜。混凝土保护层垫块的强度应与混凝土强度一样。
4〕不允许使用片石、碎石、砖块或金属做垫块。
5〕构件有数层钢筋且上层重量较大在安装就位时可使用短钢筋支撑在下层上。
6〕任何构件钢筋安装或后施工应如实填写质量检验单经监理工程师批准后才能浇捣混凝土。
2．监理重点
1〕监理工程师应认真对施工上报的钢筋安装方案进展审核。施工操作人员应有上岗证。
2〕施工前监理工程师对施工有关人员如工程师、质检员、试验员进展技术交底。交底内容主要是钢筋绑扎安装验收及格有关技术规程要求和建立工作内容及要求质量通病防范措施。
对钢筋安装的施工前和安装过程的检查。

〔四〕、模板分项工程
〔一〕、施工要求
1.模板的设计
1〕．设计与施工的一般要求
〔1〕模板工程开工前应编制专项施工组织设计并报监理审批。
〔2〕模板及支架应根据工程构造形式、荷载大小、地基土类别、施工设备和材料供给等条件进展设计。
〔3〕模板及其支架应具有足够的承载力、刚度和稳定性能可靠承受浇筑砼的重量、侧压力以及施工荷载保证构造各部形状、尺寸准确。
〔4〕在砼浇筑之前应对模板工程进展验收模板面要求平整接缝严不漏浆对模板及支架进展观察和维护。
〔5〕装拆容易施工操作方便保证平安。并便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。
〔6〕模板系统必须与脚手架脱开模板系统未形成稳定构造前不得上人踩踏或承重。
〔7〕模板及其支架撤除的顺序及平安措施应按施工技术方案进展。
2〕模板及支架的设计计算
〔1〕设计计算应考虑的荷载
模板构件名称
荷载组合
计算强度用
计算刚度用
梁、板的底板以及支承
板和支架
〔一〕+〔二〕+〔三〕
+〔四〕+〔七〕
〔一〕+〔二〕+〔三〕
+〔七〕
栏板、柱〔边长≤300MM〕拱、
墙〔厚≤100MM〕、梁的側模板
〔四〕+〔五〕
〔五〕
根底承台、柱〔边长＞300MM〕、
墙〔厚＞100MM〕的侧模板
〔五〕+〔六〕
〔五〕
说明：表中〔一〕为模板和支架的自重〔二〕为新浇钢筋混凝土、砌体的自重〔三〕为施工人员和施工材料、积聚等行走运输或堆放荷载〔四〕为振捣混凝土时产生的荷载〔五〕为新浇混凝土对側模板的压力〔六〕为倾倒混凝土时产生的程度荷载〔七〕为其他可能发生的荷载。
〔2〕对模板和支架在风载作用下,应在构造上采取有效的防倾倒措施,风荷载按现行的<工业与民用建筑构造荷载>的规定采用,模板的抗倾倒系数采用1.5。
〔3〕验算模板和支架的刚度时其变形值不得超过以下数值：
A．构造外露面的模板挠度为模板构件跨度的1/400。
B．构造外表稳蔽的模板挠度为模板构件跨度的1/250。
C．支架受载后挠曲的杆件〔纵梁〕其弹性挠度为相应构造挠度的1/400。
D．支架的压缩变形值为相应的构造计算跨度的1/1000。
2、木模板的材料要求
1〕．木材应符合JTJ025—95中的承中构造选材其树种可按实际情况选定材质不宜低于A-3级。
2〕．模板应采用质量好的木材至少3CM。没有节孔、环裂或外表翘曲含水率应小于25。
3〕.所有用于构造外露面的模板都应为“精制〞木材(即一个面两个边都刨光),或 是以粗面木材衬以胶合板。
4〕．原木材必须是巩固、平直、风干没有腐朽、蛀虫、甲虫、朽节和其他缺陷。
3、模板的制作与安装
1〕．制作模板前应熟悉施工图和模板配制加工图〔包括模板大样图〕核对构造或构件的各细部尺寸复杂构造应通过放大样以便能正确配制。
2〕．对作屡次周转的模板可在其四角钉铁皮用于清水混凝土墙面的模板应用外表耐磨的树脂覆盖胶合板作为面板并用钢框架或木框架进展加固。
3〕．模板安装前应对混凝土接触面涂刷脱模剂但不得使用粘污混凝土面的油类脱模剂。
4〕．竖向模板和支架的支承部分当安装在基土上时应加设垫板且基土必须坚实并有排水措施对湿陷性黄土尚必须有防水措施。
5〕．模板及其支架在安装过程中必须设置防倾覆设施。
6〕．现浇钢筋混凝土梁、板当跨度等于或大于4M时模板应起拱起拱高度为全跨长度的1/1000～3/1000。
7〕．下层模板应具有承受上层荷载的承载才能或加设支撑。上层支架的立柱应对准下层支架的立柱并铺设垫板。
8〕．固定在模板上的预埋件和预留孔洞均不得遗漏安装必须结实位置准确。
9〕．模板安装完成后须经监理工程师检验合格后才能浇筑混凝土。
4、模板的撤除
1〕．现浇构造的模板及其支架撤除时的混凝土强度应符合设计要求。
〔1〕侧模：撤除时的混凝土强度应能保证其外表及棱角不受损坏不应对楼层形成冲击荷载。
〔2〕底模：现浇构造拆模时所需混凝土强度符合以下表中的要求；
底模撤除时的砼强度要求
构件类型
构件跨度
到达设计的砼立方体抗压强度值的百分率计〔〕

板

≤2
﹥2≤8
﹥8
≥50
≥75
≥100
梁、拱、壳
≤8
﹥8
≥75
≥100
悬臂构件
--
≥100
2〕．模板撤除时的考前须知
〔1〕拆模的顺序应按规定要求操作一般原那么是先拆侧模后拆底模；先拆非承重部分再拆承重部分。
〔2〕拆模人员应站在平安位置有足够的操作面及避让处不得站在正拆模范围内。多人协同拆模时要有统一信和指挥。
〔3〕拆模时不要硬撬、硬砸或强力震敲及大面积同时撬落或整体拉倒模板的。
〔4〕拆卸的模板、配件不准在高空抛落应予吊下以利平安。
〔5〕拆下的模板应及时去除灰浆污垢维修整理分类整堆妥善存放防止变形。
〔二〕、监理重点
1．审核模板工程施工方案及施工组织设计对模板的强度、刚度及其稳定性进展验算对采用的荷载组合进展校核。
2．施工前监理工程师对施工有关人员如工程师、质检员、施工员、平安员进展平安、监理细那么交底交底的主要内容是模板制作、安装、撤除的考前须知及保护措施、有关验收和监理工作内容及要求并对内业填写进展指导建立应做好交底记录。
3对模板安装后进展验收验收合格后方可同意浇筑混凝土。
4．模板撤除过程中检查撤除人员平安保护措施及操作性对不符合要求的操作必须制止。
〔三〕、质量
1、预埋件和预留孔洞的允许偏向

工程
允许偏向〔㎜〕
预埋钢板中心线位置
3
预埋、预留孔中心线位置
3
插筋
中心线位置
5
外露长度
＋100
预埋螺栓
中心线位置
2
外露长度
＋100
预留洞
中心线位置
10
尺寸
＋100
2、现浇构造模板安装的允许偏向及检验
工程
允许偏向〔㎜〕
检验
轴线位置
5
钢尺检查
底模上外表标高
±5
水准仪或拉线、钢尺检查
截面尺寸
基 础
±10
钢尺检查
柱、墙、梁
＋4－5
钢尺检查
层高垂直度
不大于5M
6
经纬仪或吊线、钢尺检查
大于5M
8
经纬仪或吊线、钢尺检查
相邻两板外表高底差
2
钢尺检查
外表平整度
5
2M靠尺和塞尺检查

〔五〕、混凝土分项工程
〔一〕一般规定
1.工业与民用房屋和一般构筑物的混凝土构造,应采用由水泥、粗骨料〔碎石〕、细骨料〔中砂〕和水配制的质量度为1950～2500kg/㎡。
2．混凝土的粗骨料粒径不得超过构造截面最小尺寸的1/4且不得超过钢筋尖间最小净距的3/4。
对混凝土实心板骨料的粒径不宜超过板厚的1/2且不得超过50MM。
〔二〕施工要求
1.施工应认真审阅图纸和地质资料及相关,确定适宜的施工工艺和技术措施,并获得监理工程师的批准.
2.砂、石、水泥、钢筋等原材料采购时应将消费厂家资质、消费答应证等复印件书面监理工程师监理工程师有必要时要到厂家、产地进展考察监理工程师同意前方可采购所有原材料进场前或进场后必须做好检验工作合格材料才能使用采用商品混凝土应对消费厂家资质和质量进展验证确定供给并报监理工程师批准。
3．对现场拌和混凝土施工要进展配合比试验。根据批准方案施行装备满足施工要求数量的合格设备操作人员应持证上岗〔如升降机工、电焊工〕。
4．模板支撑系统应按批准的方案施行支撑系统应连接结实模板制作有足够刚度、强度和稳定性拼装后板面平整拼缝严不漏浆在模板安完成后填写检查单并报监理工程师验收合格。
5．钢筋加工、绑扎焊接、安装应按批准的方案进展钢筋骨架有足够的刚度和稳定性接头应符合要求保护层厚度符合设计要求。经监理工程师验收合格后。在第4点同时满足时方可浇筑混凝土。
6．混凝土的浇筑
1〕如浇筑大体积混凝土时应采取降低水化热措施：
A．改善骨料级配掺加外加剂、嵌入片石减少水泥用量。
B．采用水化热地低的矿渣水泥粉煤灰水泥。
C．减小混凝土浇筑层厚度加快混凝土散热速度。
2〕当建筑物的平面积较大不能在前层混凝土初凝前完成次层混凝土浇筑时为保证混凝土整体性宜分块浇筑。分块时注意：各分块面积不能小于50㎡每块高2不能超过2米块与快的竖向接缝应与平面短边平行施工缝设置应在施工组织设计中提出并经监理工程师批准。
〔三〕监理重点
1. 监理程序图
施工准备阶段:
1. 审核施工组织设计
2. 原材料抽检和混凝土配合比验证
3. 学习和熟悉图纸
4. 检查人、机、料准备情况
5. 复核轴线放样和标高准确性

监理检查结果
不合格

施工阶段
1． 模板和钢筋的验收
2． 混凝土浇筑质量的检验
合格

监理检查组结果
不合格

合格
签署各类表格
进入下一道工序

2．监理工程师应认真审阅图纸仔细很长上报的施工组织设计或施工方案。
3．对砂、石料、水泥、水、钢筋等原材料进展抽检试验。
4．检查施工现场的材料、设备和场地的布置是否按要求准备就绪。
5．施工放样复核工作已经完成后监理应进展复核控制高程桩是否满足设计及施工要求监理复核检查合格后方可同意开场施工。
6．按照设计图纸及施工组织设计验收钢筋加工及安装、模板支撑等合格后才允许浇筑混凝土。
7．检查混凝土拌制、云送设备是否满足施工要求如是大体积混凝土浇筑要检查降低水化热措施是否落实到位。检查合格前方可开拌。
8．对混凝土灌筑进展旁站监理及时检查混凝土拌和振捣情况做好混凝土试块的抽检工作并做好钢筋、混凝土等工序内业及试验的抽检。
9．检查模板的稳固情况防止走模、跑模并填写工序检验单、稳蔽工程单。
10．检查混凝土养护情况到达强度后做好各类测试工作并检查施工的资料搜集和填写是否齐全和。
11．混凝土外表缺陷的修整
1〕面积叫嚣且数量不多的蜂窝或露石的混凝土外表可用1︰2～1︰2.5的水泥砂浆抹平,在抹砂浆前,必须用钢丝刷或加压水明晰洗基层.
2)较大面积的蜂窝、露石和露筋应按其全部深度凿去薄弱层和个别骨料颗粒,然后用钢丝刷清洗外表,再用比原混凝土强度等级高一级的细骨料混凝土填塞,并仔细捣实。
〔四〕质量
1、现浇混凝土构造的允许偏向
工程
允许偏向〔㎜〕
检验

轴线位置
根底
15

钢尺检查
根底
10
墙、柱、梁
8
剪力墙
5

垂直度
层高
≤5M
8
经纬仪或吊线、钢尺检查
＞5M
10
全高〔H〕
H/1000且≤30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
+8-5
钢尺检查
外表平整〔2M长度上〕
8
2M靠尺和塞尺检查
预埋设施中
心线位置
预埋件
10
钢尺检查
预埋螺栓
5
预埋
5
预留洞中心线位置
15
钢尺检查
电梯井
井筒长、宽对定位中心线
+250
钢尺检查
井筒全高〔H〕垂直度
H/1000且≤30
〔六〕、砌块分项工程
〔一〕根本要求
1.砌块应提早浇水潮湿。
2．砂浆稠度为：50~70mm的混合砂浆应在4小时内用完水泥砂浆应在3小时内用完。
3．外叶与内叶墙拉筋必须按设计梅花形放置。
4．中间苯板必须双层错缝。
5．施工前放线人员要按图纸所示轴线认真放样核对标高(外墙及内隔墙的砌体标高、内隔墙的窗高及门高等)对门窗口、预埋件仔细核对施工人员要在开砌前认真排好挂线砌筑。
6．对建筑物的大角、转角要由技术的技工砌筑砌体要横平竖直浆饱满上下错缝内外搭砌接搓结实。
7．砌筑时应严格按配合比施工做好砂浆试块的留设、养护、送压工作。
砂浆用砂宜采用中砂并应过筛且不得含有草根等杂物。砂中含
