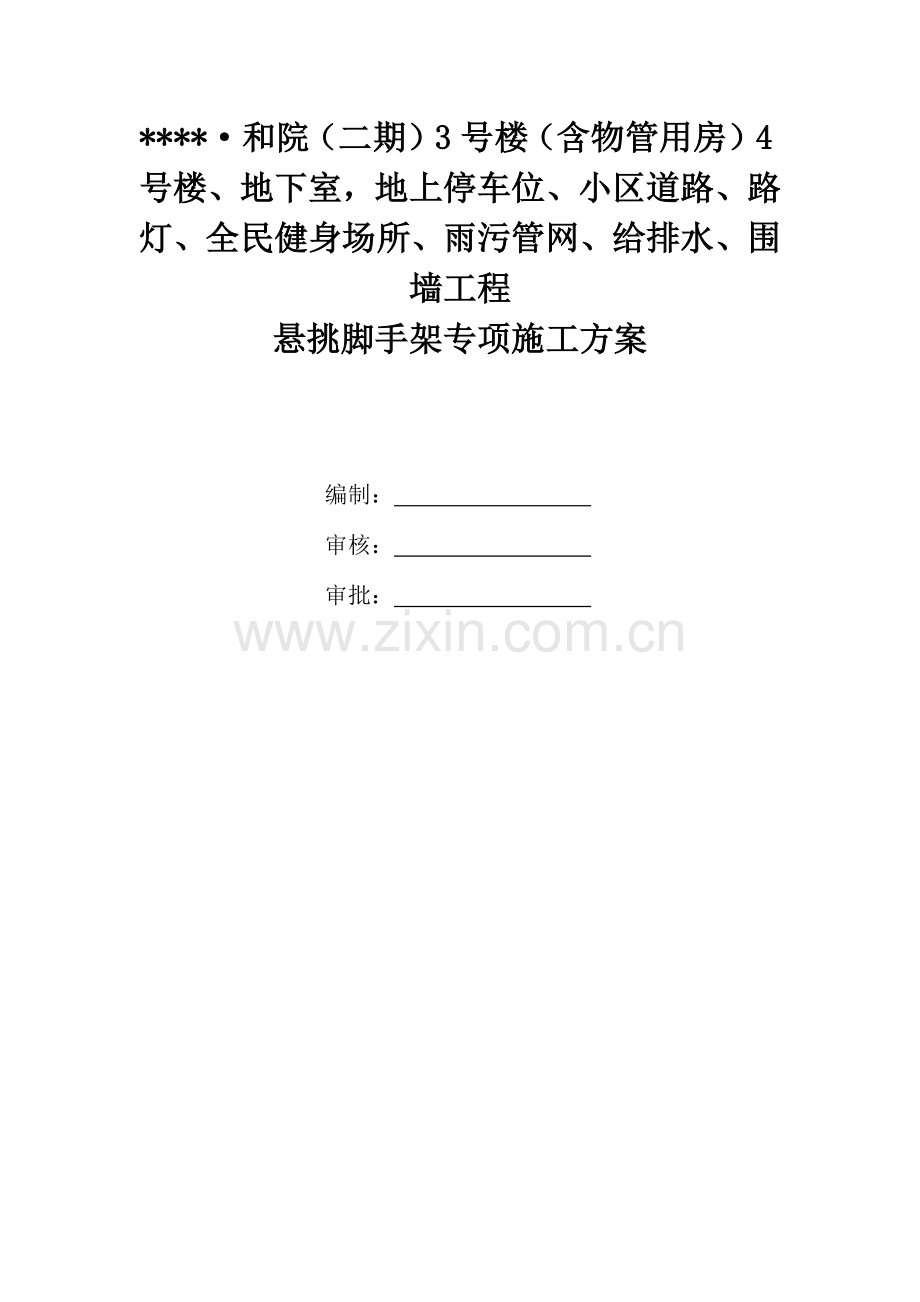

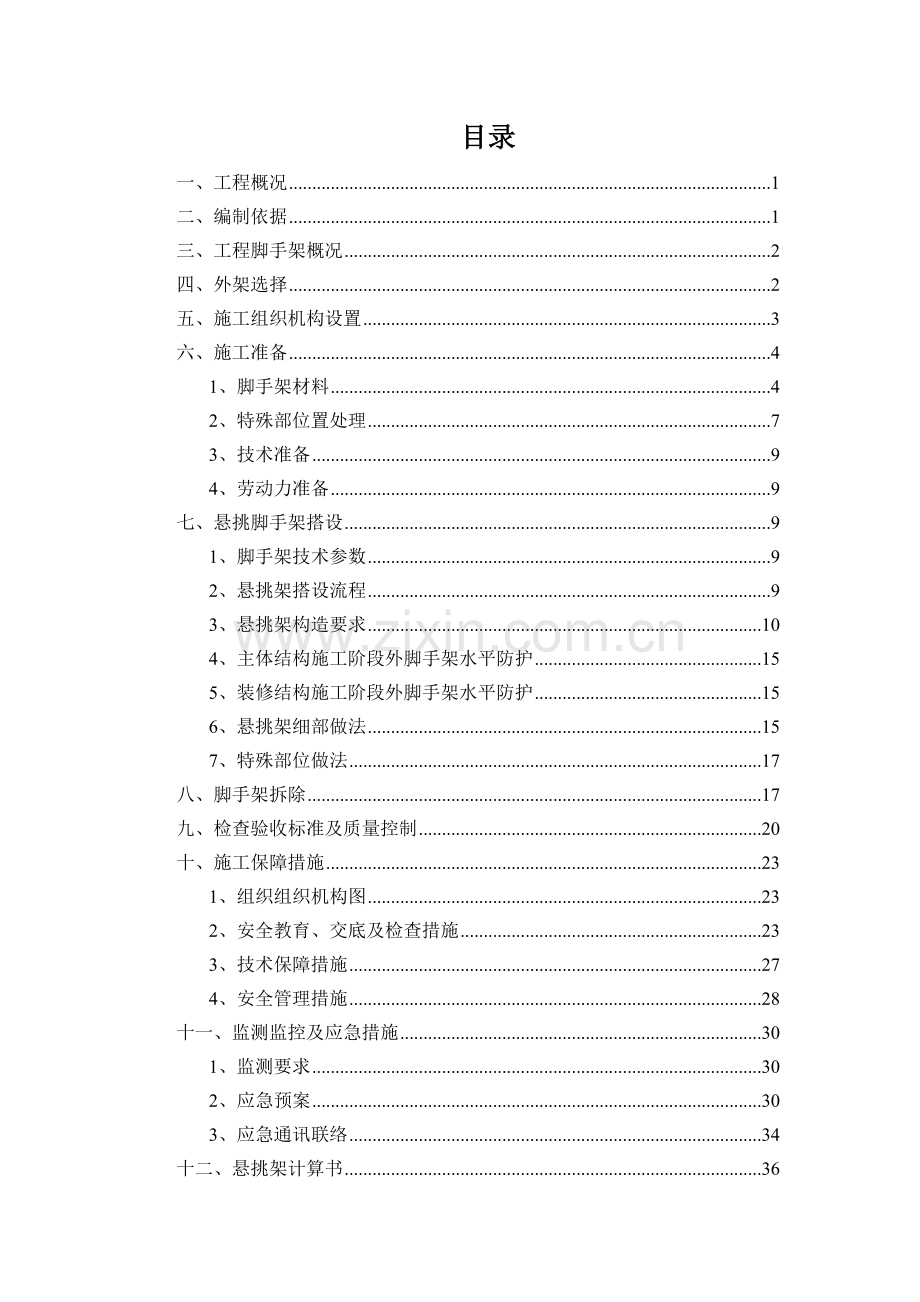

*和院（二期）3号楼（含物管用房）4号楼、地下室，地上停车位、小区道路、路灯、全民健身场所、雨污管网、给排水、围墙工程悬挑脚手架专项施工方案编制： 审核： 审批： 目录一、工程概况1二、编制依据1三、工程脚手架概况2四、外架选择2五、施工组织机构设置3六、施工准备41、脚手架材料42、特殊部位置处理73、技术准备94、劳动力准备9七、悬挑脚手架搭设91、脚手架技术参数92、悬挑架搭设流程93、悬挑架构造要求104、主体结构施工阶段外脚手架水平防护155、装修结构施工阶段外脚手架水平防护156、悬挑架细部做法157、特殊部位做法17八、脚手架拆除17九、检查验收标准及质量控制20十、施工保障措施231、组织组织机构图232、安全教育、交底及检查措施233、技术保障措施274、安全管理措施28十一、监测监控及应急措施301、监测要求302、应急预案303、应急通讯联络34十二、悬挑架计算书36一、工程概况工程名称工程地点建设单位设计单位监理单位施工单位工程类别建筑面积建筑高度建筑层数结构形式二、编制依据（1）*和院工程施工图纸及施工组织设计（2）*和院工程总承包施工合同（3）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）（4）建筑施工安全检查标准（JGJ59-2011）（5）建筑施工手册(第五版)（6）建筑施工高处作业技术规范（JGJ80-91）（7）建筑结构荷载规范（GB50009-2012）（9）特种作业人员安全技术考核管理办法（10）危险性较大的分部分项工程安全管理办法（12）施工现场实际情况三、工程脚手架概况需搭设脚手架的部位概况脚手架形式地下部分地下室负一层外墙，最高搭设高度约4.8m，形式采用双排落地式脚手架搭设，主要材料为483.0钢管和铸铁扣件。落地式双排钢管脚手架地上部分4#楼一层搭设落地式双排钢管脚手架搭设高度约13m，南面局部位置采用悬挑式。详见落地式双排钢管脚手架五层以上搭设悬挑架。悬挑式脚手架专项方案3#楼一单元一层搭设落地式双排钢管脚手架搭设高度约15.9m，北面、南面局部位置从一层采用悬挑式。详见落地式双排钢管脚手架六层以上搭设悬挑架。悬挑式脚手架专项方案3#楼二单元一层搭设落地式双排钢管脚手架搭设高度约15.9m，东面局部位置从二层采用悬挑式。详见落地式双排钢管脚手架六层（局部七层）以上搭设悬挑架。悬挑式脚手架专项方案3#楼商业采用落地式双排钢管脚手架，搭设高度为25m详见落地式双排钢管脚手架四、外架选择根据工程施工总体部署，针对工程结构外形，考虑经济、安全等因素：4#楼1层局部南面采用普通型钢悬挑式脚手架，5层板面及以上采用普通型钢悬挑式脚手架，悬挑架主梁分别设置在5层、11层板面（最大搭设高度为17.4m，此处悬挑搭设高度未超过20m，不需要进行专家论证）。悬挑架主梁分别设置在5层、11层板面。3#楼局部二层采用普通型钢悬挑式脚手架，6层板面（局部7层）以上采用普通型钢悬挑式脚手架，悬挑架主梁分别设置在6层、11层板面（最大搭设高度为16.5m，此处悬挑搭设高度未超过20m，不需要进行专家论证）塔楼外脚手架全部采用双排脚手架搭设，立杆纵距1.5m，立杆横距为0.85m，最里面一排立杆距建筑物外边缘0.4m，步距1.8m。五、施工组织机构设置为保证本工程悬挑脚手架能安全顺利的施工，项目部成立悬挑脚手架施工管理组织机构，由项目经理组织，会同技术部、工程部、安全部、物资部等负责悬挑脚手架的材料质量控制、搭设方案编制、搭设实施的监控、使用、验收及拆除过程中的施工组织和安全工作。悬挑脚手架组织机构图如下：组织机构图悬挑脚手架施工管理组织机构负责制定各部门、各岗位人员的职责，明确分工，落实责任，确保悬挑脚手架施工的各项工序安全有序。各部门职责如下：（1）项目经理职责项目经理为悬挑脚手架施工的总协调、指挥长及第一责任人，负责项目内外关系的协调处理，人员的安排、物资、资金的调配，国家、行业、地区各项安全生产方针、政策、法规和各项规章制度的贯彻和落实；（2）项目总工职责项目总工主要负责协助项目经理做好技术指导工作，组织编制悬挑脚手架施工方案，组织项目管理人员、现场施工作业人员进行悬挑脚手架施工技术交底，现场跟踪方案实施情况，参与悬挑脚手架的验收工作。（3）生产经理职责生产经理负责现场的施工及协调，检查现场施工是否符合技术方案要求，组织对施工管理人员、现场施工作业人员进行安全技术交底，做好各工序、各工种的施工搭接安排及协调工作。（4）技术部职责协助项目总工做好方案编制及技术交底工作，做好各项资料收集归档工作，编制钢管扣件、脚手板等材料需用计划，检查督促显示方案、设计变更实施情况。（5）工程部职责协助生产经理做好现场管理、协调工作，对施工班组进行方案交底、安全技术交底。负责督促施工人员严格按照设计图纸、规范、施工方案、安全技术操作规程及其它技术文件的要求施工，发现问题及时处理或提请项目技术负责人解决。（6）安全部职责检查落实悬挑脚手架搭设情况，检查各部位安全防护落实情况，做好对施工人员的安全入场教育和安全技术交底，组织监理对悬挑脚手架的验收工作，督促整改现场存在的安全隐患。（7）物资部职责根据材料计划组织施工所用的各种材料进场，检查进场材料的质量状况，严禁将不合格材料进场使用，监督现场各种材料的实际使用情况，杜绝浪费。六、施工准备1、脚手架材料（1）钢管脚手架钢管应采用国家现行标准直缝电焊钢管（GB/T13793-2008）或低压流体输送用焊接钢管（GB/T3091-2008）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700-2006）中Q23F-A级钢管的规定。弯曲变形及锈蚀的钢管不得使用。脚手架钢管采用外径为48mm，壁厚3.0mm的钢管，其横向水平杆最大长度不应大于1.5m，其它杆最大长度不应超出6m，且每根钢管的最大质量控制在25kg以下。脚手架钢管的表面质量及外形应符合下列要求：1）新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm，端面偏差不应大于1.7mm。2）旧钢管表面锈蚀深度应小于0.5mm，各种杆件的弯曲变形要求：钢管长l1.5m时，端部弯曲不应大于5mm；立杆：当钢管长3ml4mm时，端部弯曲不应大于12mm；当钢管长4ml6m时，端部弯曲不应大于20mm；水平杆：钢管长l6m时，端部弯曲不应大于30mm。3）所用钢管均应符合CI形象要求，外架立杆及水平杆刷成黄色；剪刀撑刷成红白相间颜色。（2）扣件1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831-2006）的规定，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合普通螺纹收尾、肩距、退刀槽和倒角(GB/T3-1997)的规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm，扣件表面应进行防锈处理。3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。4）扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件均应进行防锈处理。（3）脚手板脚手板采用成品钢笆片，施工层挡脚板高度为200mm。（4）型钢本工程悬挑架选用16号普通工字钢，其相应材质应符合国家现行相关规范。为防止脚手架立杆滑移，工字钢上立杆位置应焊接150mm高20的钢筋短头对立杆加以固定。（5）钢丝绳钢丝绳选用16（619+1mm）光面钢丝绳，强度极限1550MPa。断股、锈蚀严重的钢丝绳不得使用。（6）U型螺栓U型螺栓应符合现行国家标准钢结构设计规范（GB50017-2003）的有关规定。固定钢梁的钢筋拉环应符合现行国家标准混凝土结构设计规范（GB50010-2010）规定。（7）连墙件连墙件材料采用钢管，其材质应符合现行国家标准中Q235-A钢的要求。（8）安全网安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。（9）主要材料参数表名称规格钢管483.0扣件直角、对接、旋转安全网立网（阻燃型密目绿网）水平兜网（尼龙网）硬质封闭材料18厚木胶合板U型螺栓20U型螺杆吊环20工字钢16#脚手板成品钢耙片钢丝绳16（619+1）钢丝绳2、特殊部位置处理（1）施工电梯、塔吊位置根据现场实际情况及结构情况，本工程住宅楼3#楼1单元、3#楼2单元、4#楼各布置一台施工电梯。施工电梯的脚手架应独立搭设，该处的外脚手架在搭设时应予以独立搭设，待施工电梯安装以后，再将施工电梯周围防护与外脚手架结合起来。本工程2台塔吊均附着在主楼上，附着位置的外脚手架应予以预留出来，不能在外架搭设完成以后再行开洞。（2）楼层线条处理本工程部分楼层（3、14、屋面层）存在外凸线条（宽度为300500），无法避开时，悬挑架内立杆穿过线条，并采用PVC管保护。3、技术准备（1）施工前编制有针对性的悬挑架专项施工方案，提供悬挑架安装施工技术保障。（2）组织人员认真熟悉方案，做好施工前三级技术安全交底，并有交底人和接受人签字资料。4、劳动力准备（1）根据现场管理需要，项目部安排1名专职安全管理人员对现场悬挑架搭设进行监督。（2）做好施工人员进场的安全、质量、防火、文明施工等教育工作，按规定进行三级安全技术交底。（3）特种作业人员必须具有有效的特种作业资格证书。七、悬挑脚手架搭设1、脚手架技术参数脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)最高17.4m钢管类型483立杆纵距(m)1.5立杆横距(m)0.85立杆步距(m)1.8连墙件连接方式扣件连接踢脚板一层一设脚手板一层一设横向斜撑6跨1设连墙件布置方式两步三跨基本风压（kN/m2）0.2安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式U型锚固螺栓锚固螺栓/钢筋直径d(mm)20主梁建筑物外悬挑长度Lx(mm)1300主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度Lx(mm)1.25Lx梁/楼板混凝土强度等级C30主梁材料规格16号工字钢2、悬挑架搭设流程（1）定位预埋锚环。（2）放置悬挑钢梁焊立杆底座。（3）自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣件固定后，搭设横向扫地杆，并与立杆固定，每边竖起34根立杆后，随即搭设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（横向水平杆、靠近立杆并与纵向水平杆扣接固定）。（4）校正立杆垂直和水平杆水平使其符合要求后，按4565Nm力拧紧扣件螺栓，形成构架的起始段。（5）按上述要求依次向前延伸搭设，直至第一步架交圈完成。（6）交圈后，再全面检查一遍构造质量，严格确保设计要求和构件质量，设置端墙件，按第一步架的作业程序和要求搭设第二步、第三步。（7）随搭设过程及时装设连墙件、剪刀撑和卸载钢丝绳，搭设作业层间横杆、栏杆，铺设脚手板、挡脚板及密目网全封闭。悬挑式脚手架3、悬挑架构造要求（1）工字钢本工程采用16号工字钢。工字钢固定采用20U型锚固螺栓固定（锚固螺栓最外侧要求设置在梁内并错开悬挑板），具体固定方法见大样。每根工字钢悬挑梁外端设置16钢丝绳与上一层建筑结构斜拉结。工字钢间距为1.5m，一般部位采用不小于3m工字钢；在在有挑板位置（不考虑挑板受力的情况下）和小转角，墙凸凹处采用4.5m、6m长工字钢；有些特殊部位由于施工要求可加长锚固段，但所有工字钢必需满足内锚长度1.25倍外伸长度的要求。工字钢后端预埋2道20 U型锚固螺栓，前端预埋1道20 U型锚固螺栓。当钢梁穿剪力墙时，应在剪力墙上预留洞、过楼板面时应在外边缘处预埋锚固螺栓（工字钢前端设一个锚固螺栓，距离墙面100mm）。锚固螺栓安放时必须勾在楼板底筋上，并设置两根1.5米长C18加强筋，同楼板筋用扎丝绑牢。钢丝绳采用619（钢丝绳直径16mm），在工字钢端头打30孔用于穿钢丝绳，并在上层梁上预埋20钢筋拉环，钢筋拉环锚固长度应符合GB50010-2010中钢筋的锚固长度。（2）立杆立杆间距选用1.5m，允许搭设偏差5mm，立杆垂直允许搭设偏差100mm。（3）扫地杆设置立杆底往上200mm处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于100mm。（4）横杆间距、平整度大横杆步距采用1.8m，单根杆长度不应小于3跨，用对接方法接长，全长平整度不超过10cm，小横杆两端的高差，不能超过2cm。（5）立杆、横杆接头的详细做法立杆上对接扣件应交错布置，两个相邻立杆的连接点不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。大横杆对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。（6）连墙件1）连墙件是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置2步3跨设置。连墙件应靠近节点、采用水平或外低内高的方式连接。2）开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。 3）考虑到后期装饰装修阶段，对连墙件的改造。可将连墙件改为抱柱抱墙，做到内拉外顶，保证连墙件的稳定性。连墙件设置时尽量靠近主节点，偏离主节点的距离不应大于300mm。必须从底部第一根纵向水平杆处开始设置。（7）剪刀撑的搭设方法1）每道剪刀撑应跨越57根立杆，与地面夹角4560，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连；2）在架体外侧两端、转角及中间部位剪刀撑需由底到顶连续设置。脚手架剪刀撑布置示意图 （8）外脚手架杆件布置1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭；2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆；3）立杆除顶层顶部外必须采用对接，大横杆在架体转角处可以搭接，剪刀撑必须搭接。剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁先搭或先拆。外脚手架杆件布置（9）小横杆的设置每一主节点必须设置一根小横杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10cm，该杆轴线偏离主节点的距离不应大于15cm。非主节点处的小横杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于跨距的1/2。（10）脚手板脚手板搭接构造如下图：（11）脚手架体与建筑物之间封闭办法密目网垂直封闭 密目网贯穿试验密目网要四证齐全，要有阻燃性能，其续燃、阻燃时间均不得大于4s。要符合GB16909的规定。每10cm10cm=100cm2的面积上有2000个以上网目。 密目网贯穿试验做耐贯穿试验时，将网与地面成30夹角拉平，在其中心上方3m，用5Kg重的钢管（管径 4851mm）垂直自由落下，不穿透即为合格产品。 密目网的绑扎方法用系绳将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系绳的材质应符合安全网GB 5725-2009的规定。4、主体结构施工阶段外脚手架水平防护（1）主体施工阶段，每层均必须铺满钢耙片，钢笆片脚手板必须铺至建筑物结构；不便铺设钢笆片脚手板时必须满兜水平安全网。（2）脚手板铺设时严禁出现探头板，钢耙片端头用1.2mm镀锌铁丝固定在小横杆上。5、装修结构施工阶段外脚手架水平防护（1）安装及装修施工阶段，作业层铺满脚手板；（2）安装及装修施工阶段，外脚手架竖向满铺层钢耙片。（3）脚手板铺设时严禁出现探头板，钢耙片端头用1.2mm镀锌铁丝固定在小横杆上。6、悬挑架细部做法楼层预埋20U型锚固螺栓，并预埋两根1.5米长C18加强筋，每道钢梁设置16钢丝绳为保险绳锚固螺栓在混凝土浇筑前进行预埋，螺杆丝扣用胶带进行保护。钢筋环预埋至混凝土梁、板底层钢筋位置。并与混凝土梁、板底层钢筋焊接或绑扎牢固。固定端长度悬挑端长度的1.25倍，工字钢穿墙需提前预制安装木盒，严禁后凿。工字钢穿墙构造钢丝绳夹的夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上,钢丝绳夹不得在钢丝绳上交错布置。绳夹安装标准详下图：7、特殊部位做法阳角、阴角做法为保证阳角架体搭设，设置16号水平工字钢；工字钢放置与悬挑工字钢上部，并焊接固定。八、脚手架拆除1、拆除准备工作 1、对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。2、在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下3、脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域。4、拆除脚手架时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处设置明显的停用标志和围栏，此警示标志必须内外双面都加以设置。5、拆除现场必须设警戒区域，张挂醒目警戒标志或张拉安全警示带。在拆除的脚手架周围，明显标示“禁止入内”字样的标志。警戒区域内严禁非工作人员通行或在脚手架下方组织施工。地面监护人员必须履行职责，并配备良好的通信装置。6、拆除前应对脚手架进行检查，拆除大片架子应加临时围栏。作业区电线及其他设备有妨碍时，应事先与有关部门联系拆除、转移或防护。7、拆除人必须是经过考核的专业架子工，并持证上岗,拆除时必须系好安全带，并挂在安全牢固的架体上。8、仔细检查调运机械（如塔吊），包括是否安全可靠。调运机械不允许搭设再脚手架上，应另行设置。9、如遇强风、雨、雪等特殊气候不应进行脚手架拆除。夜间施工拆除作业，应具备良好的照明设备。10、建筑内所有窗户必须关闭好，不允许向外开启或向外伸挑物件。11、正确穿戴好个人防护用品，脚应穿软底鞋。拆除挑架等危险部位要挂安全带。12、拆除全部过程中，应至少指派1名专职安全管理人员或工长负责拆除吊料和监护操作人员的作业。2、脚手架拆除1、脚手架各部位拆除顺序 脚手架拆除施工时按搭设的反程序进行，即后安装的先拆，先安装的后拆。安全网 脚手板 防护栏杆剪刀撑 小横杆 大横杆 立杆 连墙杆；其中每段悬挑脚手架的悬挑工字钢及卸荷钢丝绳待其上脚手架全部拆完后才开始拆除。2、悬挑工字钢及卸荷钢丝绳拆除完毕后方进行下一挑悬挑外架的拆除。外架拆除时，应该保证施工电梯处预留外架的独立性与稳定性，防止对其造成破坏。3、首先拆除外悬挑脚手架立面安全网，安全网要拆除干净，拆除完全，不得有遗漏。拆除后及时清理并归类存放。4、脚手架加固、防护措施各部位脚手架拆除过程中，边拆除边在不拆除的脚手架端部进行加固连接，加固连接利用门窗洞口或者预留洞口将钢管插入洞口并在钢管端部固定横杆做好拉结，同时在外墙外侧才横杆顶住外墙，做到内拉外顶，保证架体拆除的牢固性及稳定性，防止架体在拆除时倒塌。5、拆脚手架杆件，必须由23人协同操作，拆纵向水平杆时，应由站在中间人的人向下传递，严禁向下抛掷。拆除的钢管放置在短横杆上，钢管必须放置牢固稳定，放置滑落，钢管不要堆放过多，堆放应该整齐。若放置位置不够稳固，立杆间距过大，可先加固外架并加密立杆保证拆除的钢管不滑落。6、拆除过程中及时安排塔吊或者汽车吊将放置在短横杆上的钢管及时吊走。调运钢管是必须安排专人指挥，钢管绑扎必须牢固，若部分钢管过短不能绑扎到位，可增加一道绑扎点，每一个钢管必须要绑扎到位，不能有遗漏夹带情况。7、拆除脚手架的大横杆、剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子，不得往下乱扔。拆除全部剪刀撑以前搭设临时加固斜撑，预防架体倾倒。8、工字钢的拆除时，必须保证本挑外脚手架一拆除完成9、所有的杆件应同步进行下降，不准先行拆除。10、拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用。3、安全保证措施及注意事项 1、所有施工作业人员，应严格按照该施工方案进行施工，并要按有关高处作业规程进行操作。每拆除一步架，都要配合装修队，割除凸出墙面的预埋铁件，完善装修未了事宜，验收合格后方可进行下一道工序。 2、拆除脚手架施工时，作业人员要认真做到一步一清，一杆一清。 3、所有杆件与扣件，在拆除时就分离，不允许杆件上附着扣件输送到地面。4、拆除脚手架时，若必须使用电焊气割工艺时，应严格按照国家特殊工作的要求和消防规定执行。严禁无证动用焊割工具。5、拆除的钢管必须及时吊运至地面，并放在指定地点，堆码整齐。拆除的钢管不得在外架上过夜。 6、当日下班前，应仔细检查岗位周围情况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序、一个部位的结束，方可撤离岗位。7、输送至地面的所有杆件、扣件等物件，应按类别堆放整理。九、检查验收标准及质量控制（1）控制标准1）新钢管的检查应符合下列规定：应有产品质量合格证；应有质量检验报告，钢管材质检验方法应符合现行国家标准的规定；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，应分别符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表 8.1.8 的规定；钢管应涂有防锈漆。2）旧钢管的检查应符合下列规定：表面锈蚀深度应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表 8.1.8 序号 3 的规定。锈蚀检查应每年一次。 检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样 检查，当锈蚀深度超过规定值时不得使用；钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011表 8.1.8 序号4的规定。3）扣件验收应符合下列规定：扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件 GB15831-2006 的规定抽样检测；新、旧扣件均应进行防锈处理；扣件的技术要求应符合现行国家标准钢管脚手架扣件GB 15831-2006 的相关规定。扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准钢管脚手架扣件GB 15831-2006 的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。（2）质量控制措施1）钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动，应用力矩扳手检查，随机抽样。2）架子搭设完毕后对整个脚手架进行验收检查，验收合格后方可投入使用。3）脚手架的安全性是由架子的整体性和架子结构完整性来保证的，严禁破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处大、小横杆，连墙件、纵横向扫地杆。4）操作人员作业前必须进行岗位技术培训与安全教育。5）脚手架必须严格依据本施工方案进行搭设，发现不合格处，必须立即或限时整改。6）脚手架质量要求项次项目技术要求允许偏差（mm）检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度30经纬仪3纵向水平杆高差20水平仪104双排脚手架横向水平杆外伸长度偏差外伸150mm-20钢板尺5扣件安装主节点处各扣件中心点相互距离a150mm钢卷尺同步立杆上两个相隔对接扣件的高差A500mm钢卷尺立杆上的对接扣件置主节点的距离ah/3600mm钢卷尺纵向水平杆的对接扣件至主节点的距离ala/3500mm钢卷尺纵向水平杆相邻接头水平距离a500mm钢卷尺螺栓拧紧扭力矩4060Nm扭力扳手6剪刀撑斜杆与地面的倾角45o60o角尺7脚手板外伸长度对接a=130150mmL300mm钢卷尺搭接a100mml200mm钢卷尺十、施工保障措施1、组织组织机构图2、安全教育、交底及检查措施1、安全教育工人进场必须进行岗位安全三级教育，即必须进行分公司一级、项目二级、班组三级安全教育。（1）新进场的工人队组，首先由安全部牵头，讲授安全生产常识和技术要求，教育后办理签字手续。（2）班组这一组教育，由主管工长具体负责，教育内容为事故教训及本工种的工作环境，教育后办理签字手续。（3）安全生产知识，每月每个工种上一次安全课，由安全部组织安排。2、施工安全技术交底（1）安全技术交底的安全措施要全面，要有针对性，并经技术主管签字以后，方可实施。（2）各分项施工前，由工长对队组进行安全技术交底，交底内容要全面，结合本工种及施工环境针对性要强，与队组办理签字手续。（3）开工前项目技术负责人要将工程概况、施工方法、安全技术措施等情况向施工员及质安员进行详细交底。分部分项工程由施工员向各工种班组长进行安全交底。班组长要对工人进行施工要求作业环境的安全交底。（4）安全技术交底的签字手续必须由被交底者本人进行签字，绝不允许代签。（5）安全技术交底内容：1）进入施工现场必须遵守安全生产规章制度。2）进入施工区内，必须戴好安全帽，不准酒后上班，不准穿拖鞋、高跟鞋，严禁穿皮鞋和带钉易滑鞋。3）不准任意拆除架设设施及安全装置。4）不准带小孩进入施工现场，不准在工地上打闹。5）不准从高处向下抛掷任何物资、材料。6）不准随便拉接电线，须要用电时应找值班电工接线。7）没有特殊工种操作证不得开动工地的任何施工机械。8）要做好防火措施，夜间不得大声吵闹，不扰民，不得有盗窃行为，工作中要互相帮助，一切服从管理人员的指挥。9）脚手架搭设安全技术交底a、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。b、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。c、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。d、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。e、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。f、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。g、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。h、结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。i、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。j、结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过两层。k、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。l、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。10）脚手架拆除技术措施a、拆架前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；b、拆架前应清除脚手架上杂物及地面障碍物。c、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先设置连墙件和横向斜撑加固。d、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。e、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。f、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。g、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。h、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。i、拆架时严禁碰撞脚手架附近电源线，以防触电事故。j、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。k、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。l、高层建筑脚手架拆除，应配备良好的通讯装置。m、输送至地面的杆件，应及时按类堆放，整理保养。n、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。p、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。q、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。11）电梯井及其他预留孔洞每层拆模后，及时用钢管、竹脚手板封堵。12）电焊机必须接漏电保护器，机械停用时断电加锁。13）用塔吊吊运钢管时，必须由起重工指挥，严格遵守相关安全操作规程。3、安全检查（1）分公司对施工项目每月进行一次安全检查，检查标准根据建设部颁发的评分标准进行，并建立复检制度。（2）项目进行日、旬检查，并有记录，整改应做到：“三定一落实”，即定人、定时间、定措施、落实整改，并作出书面报告送分公司质安处。（3）每次安全检查，施工项目经理部必须及时整改安全隐患。（4）在上级部门的安全检查中分公司将根据各施工项目的检查情况分别给予奖励或处罚。4、特殊工种持证上岗（1）特殊工种操作员，如电工、机械工、电焊工、架子工、安装工等人员必须经地市级劳动部门培训，在取得操作证后才能上岗。（2）操作证两年进行年审换证，换证年审期限已满，未及时办理手续的特殊工种人员不得上岗操作。（3）特殊工种的学徒必须在师傅的直接指导下，才能进行操作。3、技术保障措施1、危险源识别本工程悬挑脚手架施工存在如下危险源：序号危险源项事故分析1架体坍塌钢管扣件材质不合格；架设未按方案执行2高空坠落安全围护未设置，安全带未张挂3物体打击临边、洞口未防护4机械伤害未按机械操作规程作业、防护不到位5触电未做漏电保护、未做保护接零、未做外电防护6防火电线乱接、乙炔未做保护、易燃易爆材料储存未符合要求2、预防监控措施（1）架体坍塌预防监控措施1）严格检查钢管扣件等材料质量。2）按审批批准方案施工，特别是连墙件数量及卸载钢丝绳直径及预拉力必须和规范一致。3）搭设过程中定期检查架体垂直度，立杆稳定性等指标。4）严禁不经许可验算改动拆除连墙件等小部件。（2）高空坠落凡坠落高度基准面2m以上（含2m）的高处作业面就存在发生高处坠落事故的危险源，故此采取以下措施：1）所以相应操作工人必须配挂安全带。2）施工层及方案规定要铺脚手板的楼层必须按规定满铺竹脚板，架面与墙体间距小于150mm，并按要求设置维护围挡。 3）对工人进行详细安全交底（3）物体打击1）悬挑工字钢的楼层必须用模板全封闭2）按规定搭设安全防护棚3）做好临边洞口的安全防护，现场工人必须佩戴安全帽4）在搭设和拆除过程中严禁高空抛掷构件5）架体上不得堆放规定外材料（5）机械伤害对班组进行机械操作技术交底，严格按照操作规程施工（6）触电严格做好漏电保护及接零措施（7）防火1）安全网等材料必须符合规范及本方案耐火等级要求。2）电焊必须由专业人员施工，并按规定取得相应许可方可动火。4、安全管理措施1、安全管理（1）搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB 5036考核合格的专业架子工。上岗人员定期体检，合格者方可持证上岗；（2）搭设人员必须戴安全帽、系安全带，穿防滑鞋；（3）脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准许使用；（4）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、揽风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备；（5）当有六级以及六级以上大风和雾、雨、雪天气，应停止脚手架的搭设与拆除作业。雪后架上作业应有防滑措施，并扫除积雪；（6）脚手架的安全检查与维护，应按安全技术规范进行。安全网应按规定搭设和拆除；（7）在脚手架使用期间，严禁拆除主节点处纵、横水平杆、连墙件、交叉支撑、水平架、加固栏杆和栏杆；（8）不得在脚手架基础及邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准；（9）临街搭设脚手架时，外侧应有防止坠物伤人的防护措施；（10）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
