地泵站扩建工程施工组织设计.docx

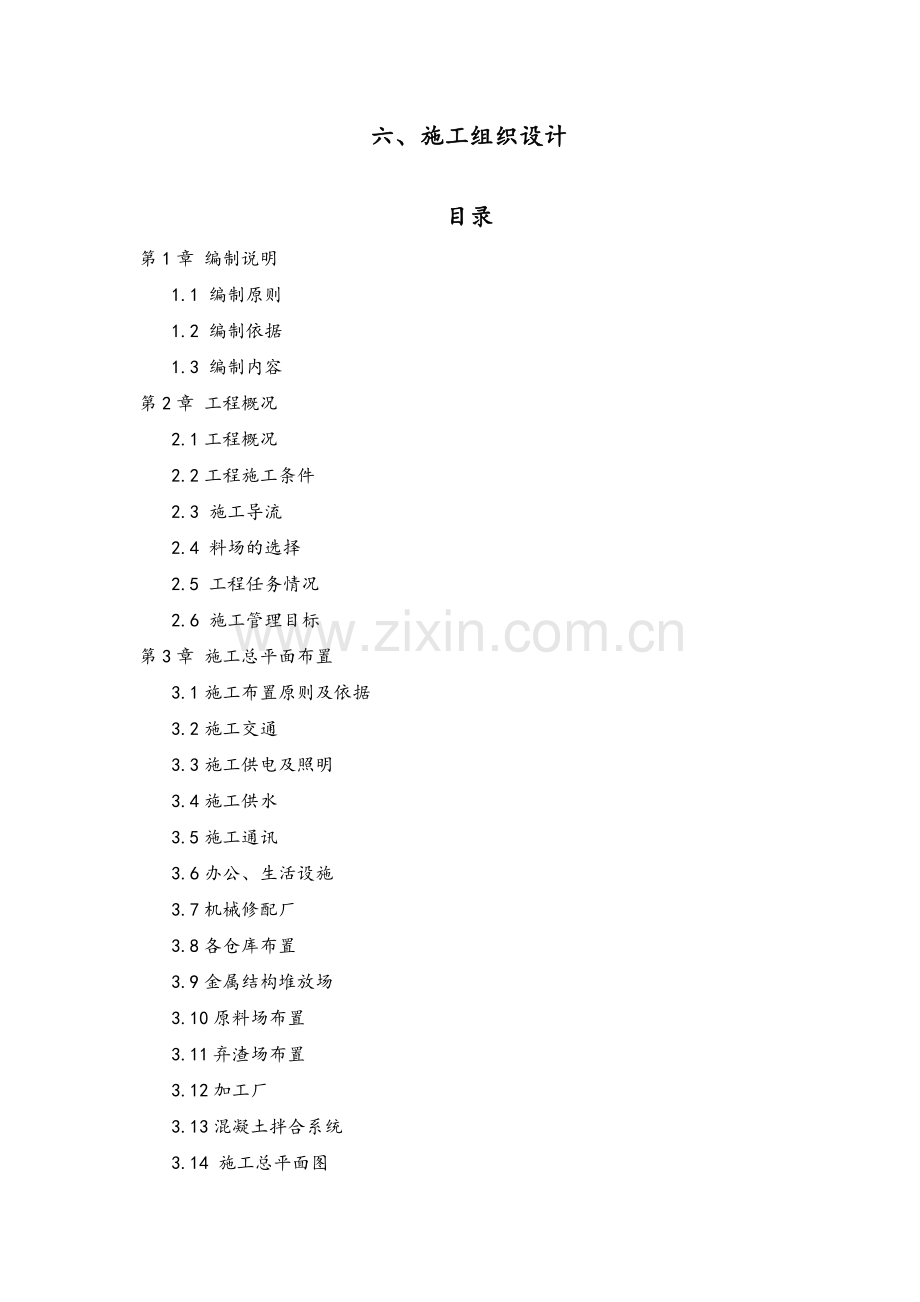

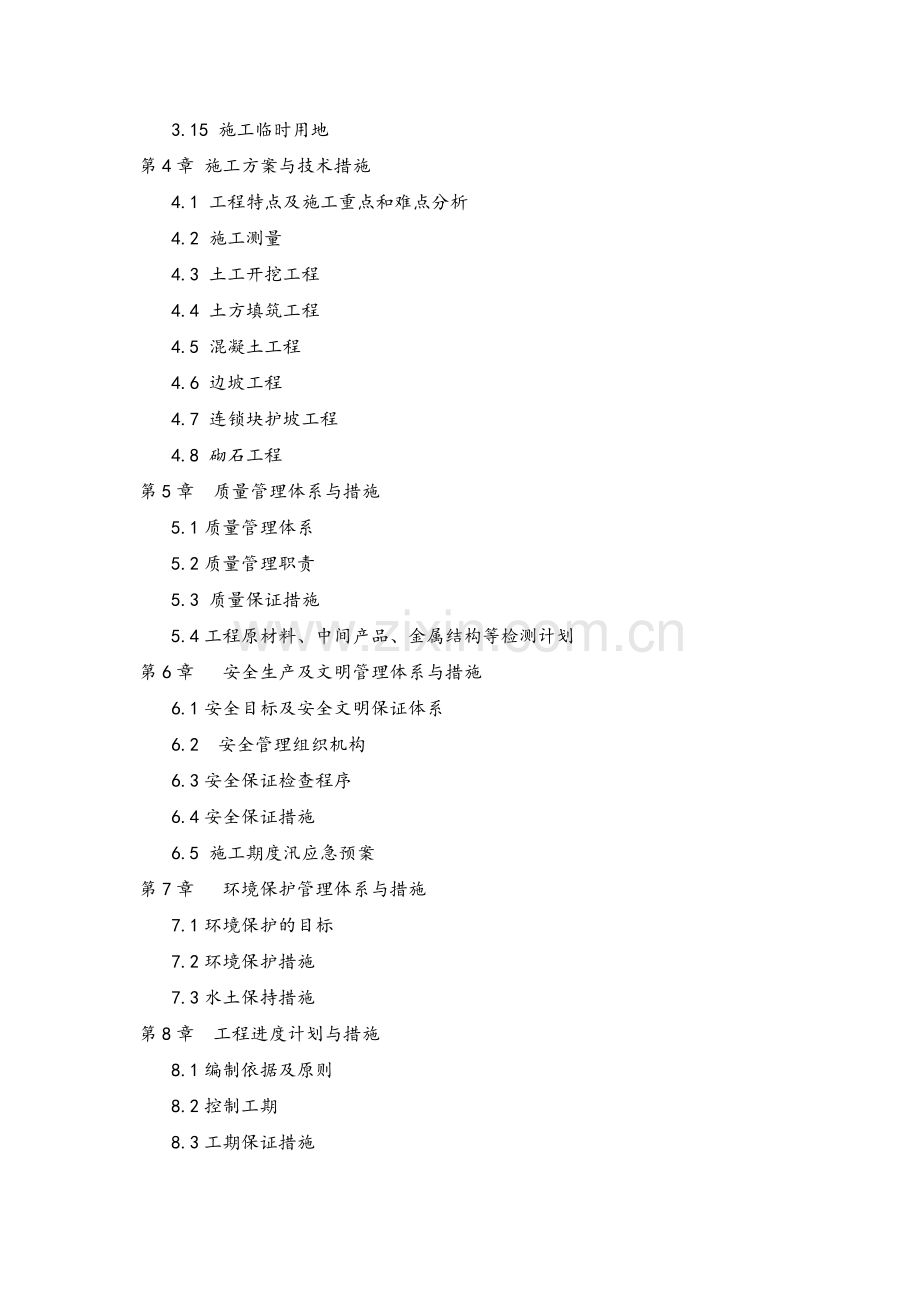

六、施工组织设计目录第1章 编制说明1.1 编制原则1.2 编制依据1.3 编制内容第2章 工程概况2.1工程概况2.2工程施工条件2.3 施工导流2.4 料场的选择2.5 工程任务情况2.6 施工管理目标第3章 施工总平面布置3.1施工布置原则及依据3.2施工交通3.3施工供电及照明3.4施工供水3.5施工通讯3.6办公、生活设施3.7机械修配厂3.8各仓库布置3.9金属结构堆放场3.10原料场布置3.11弃渣场布置3.12加工厂3.13混凝土拌合系统3.14 施工总平面图3.15 施工临时用地第4章 施工方案与技术措施4.1 工程特点及施工重点和难点分析4.2 施工测量4.3 土工开挖工程4.4 土方填筑工程4.5 混凝土工程4.6 边坡工程4.7 连锁块护坡工程4.8 砌石工程第5章 质量管理体系与措施5.1质量管理体系5.2质量管理职责5.3 质量保证措施5.4工程原材料、中间产品、金属结构等检测计划第6章 安全生产及文明管理体系与措施6.1安全目标及安全文明保证体系6.2 安全管理组织机构6.3安全保证检查程序6.4安全保证措施6.5 施工期度汛应急预案第7章 环境保护管理体系与措施7.1环境保护的目标7.2环境保护措施7.3水土保持措施第8章 工程进度计划与措施8.1编制依据及原则8.2控制工期8.3工期保证措施8.4施工进度计划横道图第9章 资源配备计划9.1资金使用计划9.2劳动力安排计划9.3主要材料使用计划9.4主要施工机械设备使用计划第10章 现场施工人员劳动技能保证措施10.1培训计划10.2培训任务10.3教育内容10.4教育的方法10.5教育的实施10.6实施措施10.7几点要求附件一：拟投入本标段的主要施工设备表附件二：拟投入本标段的试验和检测仪器设备表附件三：拟投入本标段的劳动力计划表附件四：施工进度横道图附件五：施工总平面图附件六：临时用地表第1章 编制说明1.1 编制原则 1.1.1安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施落实到位，确保万无一失的前提下组织施工。 1.1.2 优质高效的原则加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。 1.1.3 方案优化的原则科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对土方开挖、基础处理工程、混凝土等关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。 1.1.4 确保工期的原则根据招标文件对本合同段的工期要求，编制科学的、合理的、周密的施工方案，采用信息化技术，合理安排工程进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足建设单位要求。 1.1.5 科学配置的原则根据本合同段的工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有施工经验的管理人员和专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，并做到专款专用。选用优质材料，确保人、财、物、设备的科学合理配置。 1.1.6 合理布局的原则从节省临时占地、减少植被破坏、搞好环保、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地、房屋布局，做好环境保护和营区绿化。工程完成后，及时平整场地，恢复植被。1.2 编制依据1、有关法律、法规、规章和技术标准。2、上级单位对本工程建设的要求。3、工程所在地区有关基本建设的法规或条例，地方政府、业主对本工程建设的要求。4、本公司的施工设备、管理水平和技术特点。5、工程所在地区和河流的自然条件、施工电源、水源及水质、交通、环保、防洪、灌溉等现状和近期发展规划。6、当地城镇现有修配、加工能力，生活、生产物资和劳动力供应条件。7、工程有关工艺试验或生产性试验结果。8、设计、施工合同中与施工组织设计编制有关的条款。1.3 编制内容孝感市孝南区鲢鱼地泵站扩建工程第1标段施工组织设计包括下列主要内容：1、工程任务情况及施工条件分析；2、施工总方案、主要施工方法、工程施工进度计划和施工力量、机具及部署；3、施工组织技术措施，包括工程质量、施工进度、安全防护、文明施工以及环境污染防治等措施；4、施工总平面布置图等。第2章 工程概况2.1工程概况2.1.1 工程概况孝感市孝南区鲢鱼地泵站位于府河大堤北岸（左岸）、八一大桥上游5公里处，是一座排涝泵站。该站1980年5月建成时装机4800kW，排水流量32m3/s；2005年更新改造后总装机容量为41000kW，排水流量为40m3/s。本次增容更新改造的主要任务为增容31000kW，增加排水流量30m3/s。2.1.2 水文气象和工程地质资料（1）水文气象孝南区属亚热带季风区大陆性气候，年平均气温为 16.2，多年平均气温为 25.3，年平均日照时数 2147h 左右，具有光、热、水同季反映和四季分明的特 点。根据 1956 年至 1984 年记录资料分析无霜期最短为 193d，最长达 286d，年 均无霜期 252d。多年平均蒸发量为 1489.4mm，大于多年平均降雨量 1128.3mm。 多年平均日照为 2147.8 小时，年总辐射日照百分率为 49%，年总辐射量为 113kka/cm2，86%的辐射能量集中在农作物生长的 410 月间，春季以北风为主， 偶生东风则雨。盛夏以偏南风为主（俗称南阳风），如遇西风则暴。秋季一般风 少，主次不明。冬季则又以北风为主，最大风力 7 级，最大风速 18m/s。(2)地质条件（1）地形地貌泵站位于滚子河向府河入口，为江汉冲积平原东部边缘，总体地形较平缓， 局部分布垄岗，地面高程 2238m，人工开挖的水渠、鱼塘为相对负地形。工程区 地面高程 2527m，河床高程 17.621.0m，堤顶高程 3032m，堤顶宽 2.05.0m， 堤身高度 4.06.5m，现状坡比变化较大，一般 1:1.51:3.0。（2）岩土层结构工程区位于江汉平原北部，为汉江-府河的一级阶地，地表广布第四系全新统 的松散堆积体，岩性为粉质粘土、淤泥质土，其下部为被掩埋的二级阶地残留地 层，具二元结构，上部为粘性土，下部为中粗砂及砾砂，区内仍具冲洪积平原的 地貌地质特点。工程区勘察深度内未揭露基岩，现将地层由上至下分述如下：层素填土（Q4ml）：以灰黄色、灰褐色为主，稍湿，可塑硬塑，以粉质粘土 为主，局部夹少量粉土、粉砂，揭示最大厚度 6.4m。层粉质粘土（Q4al）：黄褐色、灰色，可塑，湿，切面光滑。揭示厚度 2.211.9m， 层顶高程 24.025.1m，层底高程 13.021.4m，下卧于层，工程区分布广泛。-1 层淤泥质粉质粘土（Q4al）：灰色，软塑，饱和，刀切面光滑。揭示厚度4.35.9m，层顶高程 20.822.7m，层底高程 14.918.4m，呈透镜体夹于层，主要分布于府河滩地。-2 层粉土（Q4al）：青灰色，稍密中密，饱和，含少量砂粒及粘粒。揭示厚1.6m，层顶高程 17.8m，呈透镜体夹于层，主要分布于堤内引水渠。-3 层细砂（Q4al）：青灰色，稍密，饱和。揭示厚 1.13.1m，层顶高程 13.016.2m， 层底高程 11.913.1m，下卧于-2 层，主要分布于堤内引水渠。层粉质粘土（Q3al）：褐黄色夹少量灰白色，硬塑，饱和，刀切面光滑，含 黑色铁锰质结核。揭示厚度 5.89.2m，层顶高程 17.921.7m，层底高程 11.012.7m， 主要下卧于层，工程区分布广泛。层细砂（Q3al）：黄色，中密，饱和，矿物成份以石英、长石为主，含少量粉粒。揭示厚度 02.5m，层顶高程 11.212.7m，下卧于层层。层砾砂（Q3al ）：黄色，中密-密实，饱和，砾石含量约 30%，主要成份为石英，粒径 515mm，呈圆状。揭示厚 13.717.7m，层顶高程 9.711.7m，分布广泛。-1 层粉土（Q3al）：青灰色，夹少量黄色，中密，饱和，含少量砂粒及粘粒。揭示厚度 2.3m，层顶高程 2.8m，呈透镜体夹于层，局部分布。-2 层细砂（Q3al）：黄色，中密，饱和，矿物成份以石英、长石为主，含少量粉粒。揭示厚度 1.1m，层顶高程 1.1m，呈透镜体夹于层，局部分布。层粉质粘土（Q3al）：浅黄色，夹少量灰绿、灰白色，硬塑，饱和，刀切面光滑。揭示厚 3.44.2m，层顶高程-4.8-3.2m，工程区分布广泛，下卧于层。层细砂（Q3al）：黄色、灰色，中密-密实，饱和，以石英、长石为主，含少量粉粒。揭示厚大于 6.8m，层顶高程-8.2-7.9m，工程区分布广泛，下卧于层。层圆砾（Q3al）：黄色，密实，饱和，砾石含量约 65%，主要成份为石英、 长石，粒径 520mm，充填中粗砂。厚度大于 4.5m，未揭穿，下卧于层。2.2工程施工条件（1）交通条件工程所在地孝感市孝南区地处江汉平原北部，地理位置优越，水陆交通四通八达。毗邻武汉，距武汉62km，107、316国道、京港澳高速、019 乡道从境内穿过，且019乡道直达工程区。现有的场外交通公路道路已经具备，本次工程对外交通全部依靠公路，能满 足本次施工要求，其主要任务主要是承担施工期建筑材料、施工机械设备和生活物资的运输。（2）场内施工道路根据工程现状及施工场地布置情况，充分利用当地现有的县、乡、村公路，仍需修建与现有道路连接的施工临时道路，使临时设施、施工点等形成场内交通 网系，以至能满足本工程土方、混凝土和机电设备的运输要求。本工程需修筑临 时施工道路 3.0km，其中：泵房下基坑 0.3km；防洪闸下基坑 0.3km；拦污栅下 基坑 0.4km；土料场 1.0km；弃渣场 1.0km。施工道路为宽 3.5m 左右的泥结石路 面，厚 20cm。（3）水电供应施工现场用水有保障。工程生产用水直接从沟河中抽取或打井取地下井；施工生活用水主要靠打井取水。项目区附近均通有10KV供电线路，能够解决施工用电问题。施工用电就近从系统电网中接入。局部堤段施工区距现有供电线路教远，施工用电量小的，采用柴油发电机自行发电。（4）建筑材料供应本施工场地开阔，工程所需的材料均为能方便快捷的运到施工现场。水泥、钢筋、砂石料、木材和油料等建筑材料就近材料市场采购，料源充足。项目区医疗机构健全，医疗保健非常方便。本工程项目较多，地点比较分散，但全部在水利工程管理范围之内。单个建筑物工程规模不大，可在闸站管理间附近布置施工场地；渠道工程呈线形分布，施工场地要求不高，沿堤布置即可。总的来说，本期工程施工场地条件可以满足施工要求。2.3 施工导流2.3.1施工期导流控制标准施工导流及度汛标准本章规定适用于本合同施工图纸所示主体工程的施工导流工程，包括施工导流挡水和泄水建筑物、截流、度汛、基坑排水、排冰、通航、下闸及封堵和施工期下游供水等工程项目及其工作内容。2.3.2导流标准根据堤防工程自身特点，工程整治及涵闸施工主要安排在枯水期进行。本工程堤防级别为4级，相应建筑物也为4级，根据水利水电工程施工导流设计规范（SL623-2013）规定，相应导流建筑物为5级，土石结构导流建筑物设计标准为510年一遇洪水。由于本工程施工导流工程规模小，结合堤防工程施工规范（SL260-2014），选择枯期导流标准为3年一遇洪水。2.3.3 导流围堰导流工程施工主要内容为土石围堰填筑和拆除。土方从料场开采，0.51.0m3反铲装58t自卸汽车运至围堰填筑地点。粘土围堰采用自卸汽车向河沟中倒土，推土机配合推填，并进行碾压，直至合拢并达到设计高程及顶宽。（1）导流方式布置挡水围堰、采用临时水泵抽排导流，抽排水量通过施工期地区多年平均降雨量1466mm并结合各排涝闸控制的承雨面积，考虑径流后估算确定，经估算，施工期导流水泵抽排水总量后，抽排水导流选用IS150-125-250B型水泵。（2）导流建筑物1）围堰1、采用预留土埂围堰，基坑开挖时预留土埂围堰内坡坡比不陡于1：2，待涵闸完工后拆除预留土埂围堰即可。2） 采用粘土围堰，均布置在涵闸进、出口引渠，围堰兼作施工期闸两侧交通道路，堰顶宽取4.0m，两侧边坡坡比均为1：2。2.3.3.1 围堰设计原则（1）围堰设计遵循就地取材，施工方便、结构简单、安全可靠、经济合理的原则。（2）根据招标文件及规范要求的设计洪水标准进行围堰设计，围堰能适应施工和防汛抢险的要求。（3）根据招标文件提供的坝址水文、气象、地形地质条件进行设计，围堰堰体运行必须安全可靠，满足稳定、防渗、抗冲的要求。（4）围堰设计符合现行国家、行业标准的有关规定。2.3.3.2 围堰施工根据工程特点，临时围堰为土石方围堰，围堰填筑土料采用就地取材，围堰施工是一个很重要的工序，将影响整个工程的顺利进行，故本工程依据工程需要首先进行围堰施工作业，围堰工程投入1.0m3反铲挖掘机开挖、 8T自卸汽车运输。围堰工程的主要作用是截流、挡水，为工程创造干地施工条件。严防涌水，避免堰堤坍塌是围堰成败的关键，为此，特作如下要求：1、堰堤及其位置符合设计规定，严格按照设计要求实施，以利排、降水，堰堤的加固详附图。2、围堰的施工流程：打木桩用编织袋装土垒堰堤填筑堰体铺迎水面太阳布往太阳布上铺一层编织袋装土。3、为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的弧形，拱起高度为河宽的10，并不小于2 米，在堰堤背水一侧边坡中打两排木桩加固。木桩的稍径不小于 10 厘米、长为46 米，排距1.5 米，桩距1.0 米交错排列；在木桩的内侧用装满粘土的编织袋筑2 米宽的小堤，后填筑堰体。土石方工程至少3.0 米宽。在堰体迎水面满铺一层太阳布,并铺往河床一侧不少于2 米，上下层太阳布搭接长度为1 米，其余接头搭接为 0.5 米，最后在太阳布上覆盖一层编制袋装土。4、填筑堰堤的材料应以土石料各一半为宜。当堰堤填到一定宽度后，应在迎水面一侧填筑厚度为0.51.0 米的一层粘土层，以利阻水、减少渗水、漏水。填筑可从两边向中间进行。5、堰堤的断面及其构造详见附图。6、围堰完成后，应立即将堰内水排干和清除河底的淤泥。2.3.3.3施工排水排水主要是指临时围堰内的基坑排水，通过基坑的截水沟有组织地导入集水坑内，采用泥浆泵进行排水，最后抽排至围堰外。2.3.3.4 围堰拆除围堰在水下部分施工完成后，拆除前先将基坑内的抽水设备、动力设施、线路及临时建筑拆除，围堰采用挖掘机开挖拆除装车，渣料由自卸汽车运至弃料场堆放。2.3.4 导流建筑物的封堵（1）导流建筑物的封堵应按批准的施工图纸施工。（2）施工导流结束后，承包人应尽早封堵与永久性水工隧洞相连接的导流隧洞部位，并应在导 流隧洞结合段的上游侧进行封堵。2.4 料场的选择2.4.1 土料弃料场本工程土方弃置为淤泥弃置，其余土方回填均为就近堆放，淤泥挖运离至空旷区域，堆放完整，待淤泥含水量到达要求后，采用人工及机械平整平顺，保持边坡坡比稳定，坡脚四周排水沟清理畅顺。在土方回填前三个月内土料堆场采用复合土工膜覆盖保护，保证土料干湿满足规范要求。土料弃料场设置满足弃料量的安全警戒范围，并设置安全标示牌。土料弃料场每周一和周五定期巡视检查，确保有序进行。2.4.2 土料料场土料为利用土料。2.4.3 建筑材料料场本工程砂、卵石、块石等材料施工用量不大，开采费用高难度大，而本项目区交通方便，采购各种材料方便，材料存储量满足施工高峰期生产需求，价格远远低于自行开采。综合考虑，本工程材料不考虑自行开采，选择就近购买。2.5 工程任务情况孝感市孝南区鲢鱼地泵站主要建设内容为引水渠扩挖，新建拦污栅桥，维修办公、管理用房，站区环境整治等。2.6 施工管理目标1.施工质量控制目标如果我公司中标承建，将以严密科学的管理手段，严格按照施工图纸和有关规定、国家现行的验收规范，精心组织施工，按照ISO9002系列标准建立完整的质量控制体系，严格执行“三检”制度，坚决贯彻我公司的质量方针。本工程的施工质量控制目标：保证为合格工程，争创优良工程。2.施工工期控制目标结合本工程实际情况，以及我公司的施工经验，本工程将严格按照合同工期要求组织施工，确保在 365日历天 内完成全部工程。3.施工安全控制目标坚持“安全第一、预防为主”的方针，确保本工程不发生机械和人员安全事故。4.文明施工控制目标本工程的文明施工目标是：场区整洁，施工有序，路通水畅，创建文明施工标准化工地。5.环境保护控制目标本工程的环境保护目标是：控制噪声，消除扬尘，减少废气，最大限度地减少施工对周围环境的影响；加强施工边坡控制，防止水土流失；生产、生活垃圾分类贮存，及时清运，确保环境卫生。第3章 施工总平面布置3.1施工布置原则及依据 3.1.1布置原则（1）贯彻执行合理利用土地的方针。 充分利用原有地形，在满足施工需求的情况下，尽量减少临时征地面积，所有的生活、生产临建设施、施工辅助企业及施工道路，我单位根据现场情况布置，由甲方负责征地。（2）临建设施的规模满足施工总进度及施工强度的需要；（3）充分利用地形和区域条件，合理布置，在满足施工要求和方便施工的前提下，临时设施遵循集中、从简的布置原则，降低临时设施的费用；（4）尽量利用原有道路和交通设施；（5）场内运输形式的选择及运输线路的布设，尽量减少运输距离及减少二次转运。（6）按国家有关规定要求，所有生活、生产等设施布置要体现安全生产、文明施工；各作业区和生活区的排水系统布置完善，废水处理和生活垃圾处理等环境保护措施可靠，避免施工对公众利益造成损害。（7）因地制宜、因时制宜、有利生产、方便生活、易于管理、安全可靠、经济合理。（8）注重环境保护、减少水土流失。（9）充分体现人与自然的和谐相处。 3.1.2布置依据（1）招标文件及相关图纸；（2）各种勘察设计资料，包括工程总平面图、地形地貌图、区域规划图、工程项目范围内有关的一切已建和拟建的各种设施位置；（3）本项目的工程概况、施工部署和主要工程施工方案、施工总进度计划等，了解各施工阶段情况，合理规划施工场地；（4）各种材料、施工机械和运输工具需要量计划，以便规划工地内部的储放场地和运输线路；（5）工程地区的自然条件和技术经济条件。（6）各生产工厂规模、仓库及其他临时设施的数量及有关参数；（7）工程地区的自然条件和技术经济条件。3.2施工交通 3.2.1场外交通本标段附近多条高速及省道经过，对外交通便利，路况良好。 3.2.2场内交通1、施工主干道：利用田间道路。2、施工支道：连接主干道与各分区，路面宽为4m。3、施工便道：到各施工作业面修筑施工便道，路面宽度4m。4、施工期间，做好场内道路的维修、维护工作，确保道路畅通。具体包括以下内容：按合同规定负责修建从场外公共道路至施工区的施工干线公路以及至各施工点的全部临时道路和停车场，并在合同实施期间负责管理、维修和养护道路，以及为满足超大件和超重件运输而必须采取的临时加固和加扩措施。修建道路时，做好路基和路面的排水设施，进行洒水除尘，将施工作业产生的扬尘公害减少至最低程度。修建道路时，保护好道路两侧的农田和民舍，维护好道路两侧的开挖和填筑边坡。沿堤顶施工道路符合该项目的总体规划及进度计划的安排，同时提供给其他承包人正常使用的需要。3.3施工供电及照明 3.3.1施工用电1、系统电源本工程施工及生活用电，以电网供电为主，计划从附近引10kV输电线路至本标段内，配备一台630KVA变压器，在变压器下设一级配电柜，并分别在拌和系统、施工区、生产辅助车间、生活区等设置二级配电柜，根据各区用电量大小配置电缆线把一级配电柜的电源接到二级配电柜，各施工用电设备的电源都从附近的二级配电柜接出。根据安全用电要求，每级配电柜都必须安装漏电保护器。施工照明系统采用在施工范围沿施工面布设照明灯等以满足夜间施工的需要。经配电房分向生活区及生产区供电。生活区：主要是照明用电，经配电房向办公区及生活区各房间供电。 生产区：经配电房向修理车间、预制厂、钢筋场、木工场、拌和站、仓库、停车场供电。施工区：经配电房向施工现场供电。2、备用电源：在系统电因故暂时停供时，启动自备电源，确保砼浇筑、施工降排水用电的正常供用，选用1台30kW柴油发电机。 3.3.2供电线路主要输电线路为：从10KV接线点临设区配电房生产区和生活办公区配电房施工现场，三相五线制。沿河岸架空搭设，下设配电箱至各施工作业面，照明用电采用两相制，橡皮线露天安装在绝缘子上。 3.3.3施工照明照明分为施工照明及道路照明，施工照明在各施工区设1500W金属卤化物投光灯。道路照明，不能利用施工照明的路段，按50m一灯（250W高压钠灯）设。3.4施工供水生活用水将根据现场情况从附近城镇供水管网连接铺设管道到工地供水或打井取用地下水。3.5施工通讯为了方便项目部施工人员与业主、监理等单位的联系，保证项目部与各相关单位的信息畅通、加强工地内部协调，本工程计划使用由电信直拨电话及传真,内部通信采用移动电话通讯的方式。项目部拟为施工现场及相关人员统一办理手机号码，并和移动公司联系，在施工现场建立手机通讯局域网。进行内部联络和对外联络。3.6办公、生活设施办公、生活营地主要设施内容包括办公设施、生活设施及必要的消防、环保设施。生活设施主要有办公室、宿舍、食堂、文化娱乐设施等。 3.6.1生活营地根据施工总进度安排，需宿舍建筑面积277 m2，办公室40m2，其它220m2。3.6.2 实验室在施工区混凝土拌和系统内设试验室，建筑面积20m2，配备试验仪器1套，占地面积不另计算。 3.6.3消防设置生活区内宿舍前后、生产加工区，按消防规定的要求布设消防水管，设置消火栓，并配备足够的消防器材，同时加强对职工进行消防安全教育和安全训练；平时对重点部位加强安全防火检查，避免各类火灾事故的发生，以确保前后方生产、生活的安全。 3.6.4污水处理本标段生活污水处理：采用砖砌地下埋置式化粪池，容积为20m3。经处理后的污水接管至排水沟排走。3.7机械修配厂机械修配厂主要承担工程施工机械的保养、维修，部分零配件、非标准件的加工制作及施工机械修理。根据本标工程配置的施工机械设备情况，机械修配厂布置在停车场附近，占地面积500m2，其中机械修理车间为露天作业，仓库、办公室合为一体面积为80m2。3.8各仓库布置临时仓库主要是油料仓库等。本工程设置30m2油料仓库，占地面积为150m2。3.9金属结构堆放场金属结构堆放场，利用现场较平坦处堆放，建筑面积10m2，占地面积50m2。3.10原料场布置本工程原料场指定利用料。3.11弃渣场布置本工程土方弃置由业主指定。3.12加工厂 加工厂包含钢筋加工厂、模板加工厂，建筑面积30m2，占地面积600m2。3.13混凝土拌合系统本项目工程混凝土工程量较少，配一台搅拌楼1*2.0m3混凝土搅拌机，建筑面积各15m2，建筑面积30m2，其中混凝土拌和系统内设试验室，建筑面积20m2，配备试验仪器1套，砂石骨料储存场500m2，预制件储存场500m2，占地1650m2。混凝土拌和系统工艺流程图见图3.14 施工总平面图 见附件施工总平面图。3.15 施工临时用地 施工临时用地使用时间为项目开工至项目竣工。施工临时用地表序号部位生活设施建筑面积(m2)占地面积(m2)备注1项目部宿舍277450办公室4060食堂8080浴室6060医疗、文化室等3060厕所50602砼系统搅拌系统30530实验室2070砂石骨料储存场50500预制件储存场505003加工厂306004机械维修厂805005仓库301506金属结构堆放场10507原料场008弃渣场00合计8373670第4章 施工方案与技术措施4.1 工程特点及施工重点和难点分析 4.1.1 工程特点（1）本工程主要施工项目为土方工程、砂石土填筑、混凝土工程、抛石工程、砌石工程、护坡工程等。 （2）本工程施工面积大，但施工时间相对较短，且安全生产文明、环境保护、水土保持要求高。 （3）本工程对外交通便利，交通十分便利。工程施工主要以公路运输为主。4.1.2 施工重点和难点分析本工程施工难度不大，主要考虑天气对项目的影响，工程造价不高，成本风险较大。4.1.3 主要措施（1）合理安排总体施工程序和各期施工、优化施工工序衔接。 （2）优化施工方案，加快施工进度。简化施工现场布置，保证施工的快速进行。 （3）配备足够的施工机械设备，关键设备考虑一定的备用，保证设备能力满足高强度施工的需要。 （4）加强协调管理，确保施工进度。围绕关键线路，协调其它项目的施工，加强现场组织协调与管理，将进度计划工作逐层分解细化，制定施工进度保证措施，同时用合格的施工质量和安全文明的施工环境，保证工程有序、顺利进行。4.2 施工测量本工程的控制测量(平面控制、水准)、施工放样、验收测量的方案和施测方法及所用的仪器配备如下。 4.2.1控制测量控制测量包括平面控制测量和水准测量，其工艺流程见施工控制测量工艺流程图。 4.2.1.1 平面控制网控制测量对业主或监理工程师提供的有关的测量资料、数据及测量基准点(线)，认真进行复核，校验测量基准点(线)的精度，确保测量资料和数据的准确性，利用经核验过的测量基准点，对施工段进行施工平面控制网点的布设，并对所布设的控制网进行外业施测及内业平差计算，分析控制网的精度，是否满足施工规范要求，在满足精度的情况下，报监理工程师，取得批复后，进行施工。对测量基准点以及为满足施工精度所布设的控制点加以保护，防止损坏，在施工过程中发现控制点被移动或损坏后，立即对其进行恢复，以满足施工需要。在施工过程中，结合施工需要和现场施工条件，对所布设的控制网点进行加密，其精度满足施工要求。测量的方法采用全站仪控制测量，其注意事项为：(1)选用相应等级精度的全站仪以达到控制测量的要求。(2)测量前对仪器按要求进行检定、校准；出发前检查仪器电池的电量。(3)使用与仪器配套的反射棱镜测距。(4)在等级控制测量中，关闭气象、倾斜、常数的自动改正功能，在测量数据中人工逐项改正。(5)测量前检查仪器参数和状态设置，如角度、距离、气压、温度的单位，最小显示、测距模式、棱镜常数、水平角和垂直角形式、双轴改正等。提前设置好仪器，在测量过程中不再改动。(6)手工记录检核各项限差，内存记录用作对照检查。 4.2.1.2 水准等级测量根据业主或监理工程师所提供的高程控制点(水准点)对施工区域进行高程控制网布设，水准点布成结点网，在施工时便于引测高程(水准点间距控制在300m以内)。选择牢固的基石或埋设混凝土桩作水准标石，再根据施工需要对高程控制点进行加密。按照施工要求及水准测量的有关规定，对所布设的水准网点进行测量，测量后对所测数据进行平差计算，得出各水准网点的高程，(首级控制点为三等，加密水准点为四等)，并与国家水准点进行联测，以得到统一高程系统。三等水准使用精密水准仪和因瓦水准标尺,采用光学测微法进行往返观测或单程双转点观测。每测站上观测程序都是“后前前后”。四等水准使用S3型水准仪和木制双面水准尺进行观测。闭合路线和符合路线可以只进行单程观测，支线进行往返观测。每站上的观测程序是：“后后前前”。等级水准测量的注意事项：(1)用光学测微法读厘米以下的小数代替直接估读，以提高读数精度；(2)水准路线尽量沿坡度平缓的交通道路布设；(3)选择标尺分划成像清晰、稳定和气温变化小的时间观测；(4)观测前二十分钟将仪器置于露天阴凉处，晴天观测要打伞，迁站时罩上仪器罩；(5)视线长度、视线高不能超限，每站的前、后视距基本相等；(6)安置脚架使两脚与水准路线方向平行，第三脚轮换置于路线的左、右两侧，观测员绕第三脚于半米外走动；(7)一测段水准路线上(两个水准点之间)的测站数设计为偶数。往、返测的前、后标尺进行交换。(8)各测段沿同一路线、用同类仪器与尺承进行往返测，最好是往、返测的测站和尺承位置相同；(9)一测段的往测和返测，分别在上午和下午不同时间段完成；(10)相邻测站观测程序相反。 4.2.2 施工放样施工放样包括开挖放样、土方填筑放样等，其工艺流程见施工测量放样工艺流程图。 4.2.2.1 放样前准备(1)阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。(2)选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。(3)准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。(4)使用有内存的全站仪时，提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输入仪器内存，并检查。 4.2.2.2 放样的方法根据放样的对象不同，选择以下测量放样方法：(1)全站仪坐标法设站极坐标法放点(2)全站仪(测距仪)边角交会法设站极坐标法放样(3)经纬仪测角后方交会法极坐标法放样(4)方向交会法放样(5)轴线交会法设站+方向线法放线(6)方向线平移法放线(7)导线法(极坐标法)设站 4.2.2.3 开挖工程放样(1)开挖工程放样测放出设计开挖轮廓点，并用明显标志加以标定。(2)开挖施工过程中，经常在转点部位以醒目的标志标明桩号、高程和开挖轮廓点。(3)开挖部位接近竣工时，及时测放基础轮廓点和散点高程，并将欠挖部位及尺寸标于实地；必要时，在实地以适当的密度标出开挖轮廓点以备验收之用。(4)分部工程开挖竣工后，及时测绘竣工地形图或断面图。(5)对有地质缺陷的部位，详细测绘地质缺陷地形图。 4.2.2.4 放样点的检查(1)所有放样资料由两人独立计算和编制。(2)选择放样方法要考虑检核条件。没有检核条件的方法在放样后采用异站的方法进行检查。(3)对轮廓点进行校核，以发现错误为目的，尽量简单易行。检核结果记入放样手簿。外业检核以自检为主，放样与检核尽量同时进行，重要部位另派小组进行检查。(4)对于建筑物基础块(第一层)的轮廓点放样点，采用同精度的、相互独立的方法进行全部检核，检核点与放样点的差大于允许误差时，重新放样。(5)对于同一部位轮廓放样点的检查采用简易方法检核，如丈量相邻点之间的长度、点与已浇筑建筑物边线的相对尺寸及检视同一直线上的诸点是否在同一直线上。(6)对于形体复杂或结构复杂的建筑物，检核和放样采用同一组测站点，以保证其位置尺寸的准确。(7)模板检查验收时，若发现检查结果超限或存在明显系统误差，及时对可疑部分进行复测、确认。 4.2.3 验收测量验收测量主要包括：土方开挖和回填工程施工过程中的工程量验收及竣工验收测量。验收测量工艺流程详见验收测量工艺流程图。 4.2.3.1 工程量验收测量(1)工程开工前实测或复核原始地形图，并报送测量监理工程师签字认可。(2)工程量验收测量时分别出具土方开挖、回填工程量。土方开挖工程量区分土分层的方量。土方回填区分各种回填材料的方量。(3)工程量验收测量采用地形图法或断面法进行测量。采用经纬仪或全站仪架在断面上进行测量，测出边线3m10m，断面间距根据情况在5m20m范围内选择。(4)工程量计算时，在地形图上布设断面线位置和间距，与测量监理工程师协商一致，并使用统一的原始地形图和设计断面线。(5)面积计算方法采用解析法和图解法。(6)地下洞室工程量验收采用断面法进行测量，使用免棱镜全站仪或断面仪进行断面测量。(7)工程量计算完成后进行检查，确定无误后，工程量计算表、断面图(或实测收方地形图)一并报送监理工程师审核签字。4.2.3.2 土方开挖和回填竣工验收测量(1)土方开挖和回填到设计线时，及时进行竣工验收测量。测绘竣工地形图(或高程平面图)、关键部位的竣工纵横断面图。(2)土方开挖、回填竣工断面的布置和比例尺尽量保持与设计图一致。(3)竣工地形图和断面图测量方法与工程量验收测量方法相同。但技术要求要高一些，测点相对测站点的允许偏差，平面和高程误差均为5cm。(4)土方回填竣工断面图间距10m20m；建基面竣工断面间距5m10m；地下洞室开挖竣工断面间距3m5m。曲线段适当加密。(5)横断面垂直于建筑物主轴线，纵断面重合或平行于建筑物主轴线。(6)断面位置布设先在设计断面位置布设，再在结构变化处布设，最后按断面间距要求布设。(7)竣工地形图、断面图整编后归档，并报送测量监理工程师和竣工验收管理部门。4.3 土工开挖工程 4.3.1 施工方法和施工程序1 施工程序植被清理测量确定开挖线降水土方开挖土方运输弃土。2 施工测量控制方法（1）在收到甲方的交桩点及其技术数据后，以同等级的精度对所测控的三角网点及水准控制点进行复测和验算，并对成果进行分析，形成报告后及时送交给业主及监理部门，控制点的精度必须符合三级导线和三级水准的精度要求。施工水准网的布置应按照由高到低逐等控制的原则进行。放样前，对已有数据、资料和施工图中的几何尺寸，必须检核。严禁凭口头通知或无签字的草图放样。发现控制点有位移迹象时，应进行检测，其精度应不低于测设时的精度。（2）施工前，对平面控制点及高程控制点进行加密测设，并严格控制加密点的精度，作为施工放样时的测量基准点，根据控制点和施工图，测出施工现场的控制桩，并注意观察周围建筑，与之相对照，以防发生特殊情况。（3）在地面测出渠道中线后，依据建基面高程和原地面高程，确定两侧边坡开挖线，钉好桩，并撒上白
