土建工程监理实施细则( 45页).docx

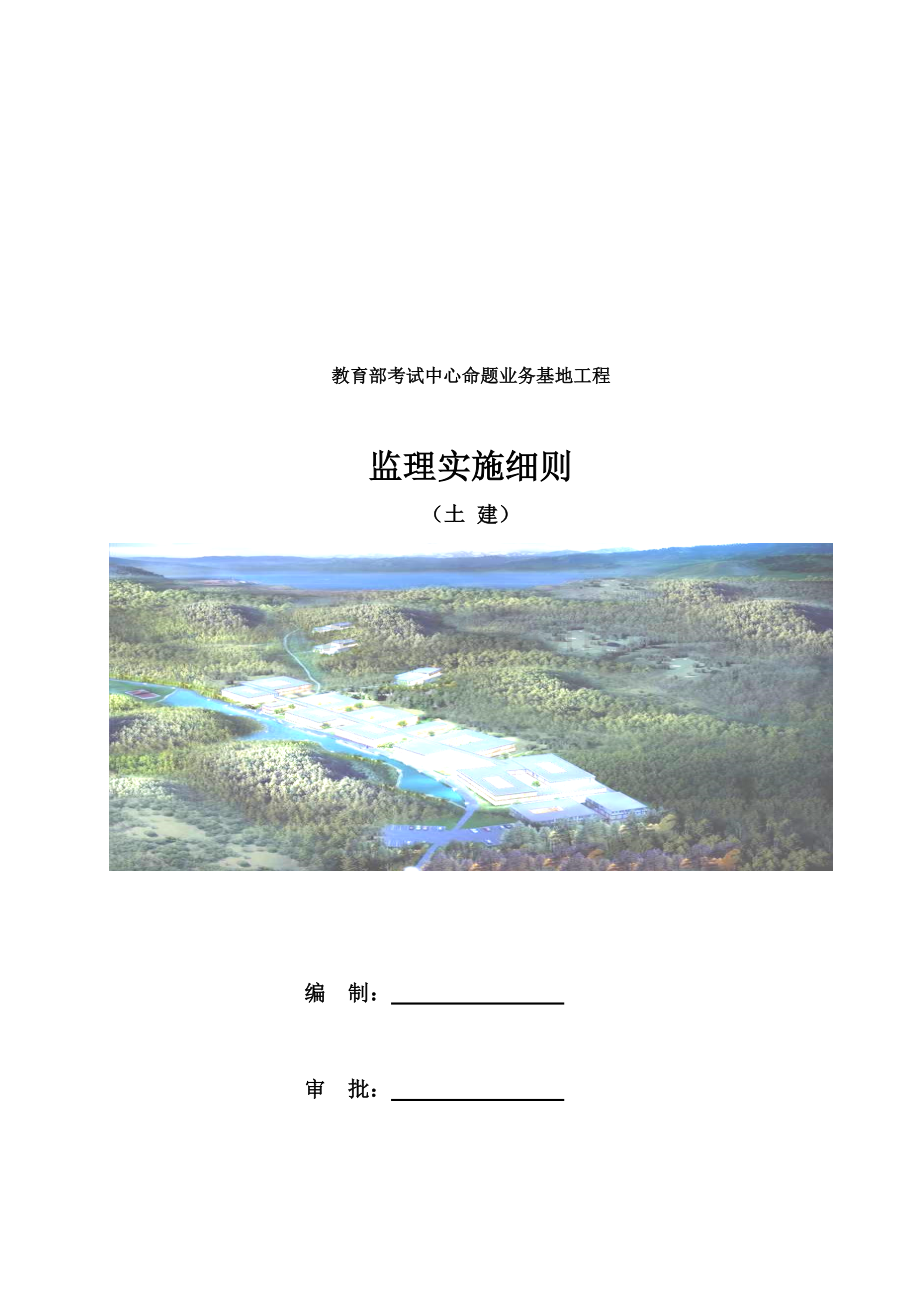

教育部考试中心命题业务基地工程监理实施细则（土 建） 编 制： 审 批： 北京北京华厦工程管理有限责任公司 教育部考试中心项目监理部2008年11月01日目 录一、工程概况二、模板工程施工质量监理实施细则（一）模板工程质量验评标准（二）模板工程的质量预控内容（三）模板工程施工中的质量监理要点（四）模板工程通病三、钢筋工程施工质量监理实施细则（一）钢筋工程质量验评标准（二）钢筋工程的预控（三）钢筋工程施工质量监理要点（四）钢筋绑扎工程通病（五）钢筋焊接通病（六）施工规范对搭接长度及接头区的规定四、混凝土工程施工质量监理细则（一）混凝土工程质量验评标准（二）混凝土组成材料的控制（三）混凝土配合比的控制（四）混凝土工程施工质量监理要点（五）混凝土工程通病（六）混凝土工程外观弊病五、砌砖工程施工质量监理实施细则（一） 砌砖工程质量验评标准（二）砌砖工程监理预控工作（三）砌砖工程施工质量监理要点（四）砌砖工程通病六、建筑防水工程施工质量监理实施细则（一） 建筑防水工程施工质量验评标准（二）建筑防水工程监理预控的内容（三）建筑防水工程监理质量控制要点（四）建筑防水施工质量通病七、回填土施工质量监理实施细则八、幕墙安装施工质量监理实施细则工程项目概况：本项目为群体工程，主要包括如下几个功能区：命题工作区、命题人员主住宿区、命题人员住宿区、休闲娱乐区、职工宿舍区等。整个建筑群功能齐全，各个单体各具特色，二次设计和分包单位较多，设施先进，装修标准较高。1.参与本工程的相关单位及主要指标概况1工程名称命题业务基地一号楼等8项工程2工程地点北京市密云县溪翁庄镇走马庄村北3建设单位教育部考试中心4施工单位中铁建设集团有限公司5设计单位方略建筑设计有限责任公司6勘察单位中非地质工程勘查研究察院7监理单位北京华厦工程项目管理有限公司8监督单位密云县质监站9资金来源自筹10合同形式11合同工期341日历天12计划工期2008年09月25日至2009年08月31日13质量标准合格14工程规模建筑面积20362m2用地面积12.0722公顷地上建筑面积17212m2地下建筑面积3150m215主要功能办公、宿舍、休闲娱乐16建筑分类二类17结构形式框架剪力墙、砖混18安全等级二级19抗震设防抗震设防类别：丙类；抗震设防烈度：7度20人防等级6等二级人员掩蔽21建筑消防建筑耐火等级：地下一级，地上二级2.建筑设计概况序号项 目内 容1建筑功能办公、宿舍、休闲娱乐2建筑面积总建筑面积20362m2总占地面积12.0722公顷3建筑层数地 上1-3层地 下1层4建筑层高3.3/5.1m等5建筑高度9m6建筑防火地下室防火等级为一级，地上为二级7墙体室外墙体陶粒混凝土空心砌块，墙厚200室内隔墙200厚陶粒混凝土空心砌块，100厚陶粒混凝土条板8外墙保温粘贴70厚挤塑板外保温9外立面玻璃幕墙、外墙砖、涂料10内墙面乳胶漆墙面、釉面砖墙面、矿棉吸音板墙面11屋面防水设计3+3厚SBS聚酯胎改性沥青防水卷材。保温设计不上人屋面70厚挤塑聚苯板，种植土三人屋面50厚挤塑聚苯板。12防水工程卫生间、锅炉房、游泳池等采用单组份1.5mm聚氨酯防水涂料。地下室外墙3+3聚酯胎改性沥青卷材。13门窗断桥隔热中空玻璃铝合金外门窗、户内木门。14楼地面细石混凝土楼地面、地砖地面、花岗岩地面、低温热水采暖地板，强化复合木地板楼面。15顶棚矿棉吸音板、铝合金方板、乳胶漆。3.结构设计概况序号项 目内 容1结构形式框架剪力墙、砖混2抗震设防类别丙类建筑3设计概况结构抗震等级三级建筑安全二级4钢筋类别HPB235、HRB4005钢筋连接直径20等强直螺纹连接直径510全高（H）H/1000且30标高层高10全高30截面尺寸+8，-5表面平整度8预埋设施中心线位置预埋件10预埋螺栓5预埋管5预留洞中心线位置10（二）混凝土组成材料的控制1、 水泥（1）水泥进场时，必须有质量证明书，并应对其品种、标号、包装（散装仓号）出厂日期等进行检查验收。用于承重结构的、对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥为一个月）时，应复查试验，并按其试验结果使用。复试项目：抗压强度、抗折强度和安定性，必要时加试凝结时间等（根据需要可采用水泥快速检验方法预测28天强度）。（2）凡水泥强度低于水泥标号规定的指标，或水泥的四项指标（细度、凝结时间、烧失量和混合材料掺加量）中任一项不符合国家标准规定时，称为不合格产品。（3）水泥厂应在水泥发出日起十一天内，寄发水泥品质试验报告。试验报告中应包括除28天强度以外的各项试验结果，28天强度数值应在水泥发出日期起32天内补报。2、 骨料 对骨料（砂、石等）的总的要求是高质量、高强度、物理化学性能稳定、不含有机杂质及盐类的粗、细骨料。骨料分普通骨料及轻质骨料。（1）砂、石使用前应按产地、品种、规格、批量取样试验。内容包括颗粒级配、密度（比重）、表观密度（容重）含泥量等。（2）用于配制有特殊要求的混凝土时，还需要做相应的项目试验。（3）混凝土用的粗骨料，最大粒径不得大于结构截面最小尺寸的1/4，同时不得大于钢筋间距最小净距的3/4。对于混凝土实心板，可允许采用一部分最大粒径为1/2板厚的骨料，但最大粒径不得超过50mm.（4）泵送混凝土用的碎石，不应大于输送管内径的1/3，卵石不应大于输送管径的2/5。（5）砂子应为粗砂或中砂，泵送混凝土宜用中砂，通过0.315mm筛子的量应不少于15%。3、 混凝土外加剂（1）必须有生产厂家出示的符合国家标准的质量证明书。内容包括：厂名、品种和质量、重量、包装、出厂日期、性能和使用说明。使用前应进行性能试验。需要时应检验氯化物、硫酸盐等有害物质的含量，经验证确认对混凝土无有害影响方可使用。（2）按北京市建委在本市建设工程中使用认证产品的监督管理工作规定，凡向本市建设工程销售外加剂的，均须持有北京市建材行管办统一印制的“北京市外加剂使用认证产品销售证”。（3）根据北京市建委有关规定，外加剂应作含碱量试验，并且应由生产企业提供碱含量和使用说明带入每1立方米混凝土的碱量应在1kg以下。（1） 督促和检查承包单位对不同品种外加剂分别存储，做好标记，防止混杂、错用。4、 混凝土掺合料（1）为改善混凝土某些性能或节约水泥，在采用硅酸盐水泥或普通硅酸盐水泥拌制混凝土时可掺入水硬性或填充性掺合料。其质量应符合相对应的标准规定（粉煤灰在混凝土和砂浆中应用技术规程JG28-86等）。但掺量应经系统试验验证，确认混凝土质量符合要求，用以确定最大取代水泥量。（2）掺合料易与水泥混淆，常因管理不善，在运输与存储时两者混淆误用，造成混凝土质量事故。因此，要设置明显标志，严防混淆误用。5、 混凝土用水应符合国家现行混凝土拌合用水标准的规定。（三） 混凝土配合比的控制1、泵送混凝土的水泥最小用量为300 kg/m3,混凝土水泥最大用量不宜超过550 kg/ m3。2、结构用混凝土在施工前应有试配申请单和试验室签发的配合比通知单。施工中如材料有变化时，应重新申请试配。配合比通知单应附配套的砂、石、水泥、外加剂及配合比试块强度试验单（30天后及时补送）。3、监理工程师应对混凝土生产设备或商品混凝土进厂进行实地考查，考查的主要内容是：（1）试验室的资质条件及工作人员上岗证是否齐全，是否有完整的技术资料和管理台账；（2）技术管理工作系统、机构设置状态；（3）有无健全的技术管理制度，主要包括：技术合同审核、材料管理、质量检验、混凝土开盘鉴定、运输、泵送、技术档案资料、操作规程和技术岗位责任制等管理制度。（4）现场搅拌设备，特别是计量设备的年检和可靠程度。（四）混凝土工程施工质量监理要点1、 浇注前的监理工作要点（1）对混凝土浇筑方案进行审批：要根据浇筑面积、浇筑工程量、劳力组织、施工设备、泵车位置、浇筑顺序、后浇带或施工缝的位置、混凝土原材料供应、保障混凝土浇注的连续性以及停电的应急措施等问题进行认真综合研究并落实，确保万无一失。（2）模板、钢筋应作好预检和隐检，在浇注混凝土前应再次检查，确保模板位置、标高、截面尺寸与设计相符，且支撑牢固，拼缝严密，模板内杂物已清除干净。钢筋位置固定正确，变形的钢筋已被修好，关健部位应再次查验钢筋品种、数量、规格、插筋、锚固情况；（3）检查机具准备，对搅拌机、运输车、料斗、串筒、活塞泵、输送管线，振捣器等要准备充足，对可能出现的故障有所准备。必要时应进行试运转。（4）对天气预报已做了了解和必要的冬施、雨施准备；（5）水、电、照明等现场条件已做好，且应有保证。2、 常规混凝土浇筑过程中的监理要点（1）对浇筑的混凝土应坚持开盘鉴定制度，开盘鉴定表原则上每天都应根据料源情况进行调整；（2）混凝土浇筑中，要加强旁站监理，严格控制浇注质量，检查混凝土坍落度，严禁在已搅拌好的混凝土中注水，不合格混凝土要退回搅拌站。（3）检查振捣情况，不能漏振、过振，注意模板、钢筋的位置和牢固度，有胀模和钢筋位移情况时应及时处理，特别注意砼浇筑中施工缝、沉降缝、后浇带处砼的浇注处理。（4）对结点部位不同等级混凝土的浇筑顺序和浇筑混凝土的等级要严格检查、防止低等级混凝土注入高等级混凝土部位。（5）根据混凝土浇筑情况，在监理工程师指定的时间和部位，留置监理工程师亲自监制的试块，并在标养后亲自送到监理试验室在监理人员监督之下做试验，以验证承包单位的试验结果。（6）要检查和督促承包单位适时做好成型压光和复盖浇水养护、防止混凝土出现裂缝。（7）承包单位拆模要事先向监理工程师提出要求，经监理工程师依拆模条件判断确认后方可进行。3、 夏期混凝土浇注过程中的监理要点（1） 对高温环境下影响混凝土的因素进行预测分析，督促承包单位制定施工措施，并抓好落实。（2） 监理工程师应从以下方面做好检查和督促；a原材料中，水泥是否选用合理，骨料是否有防止长温措施，外加剂（缓凝剂）是否选用已被认证的合格产品；b配合比是否考虑了夏期施工坍落度损失大的措施；c浇筑方案是否合理，浇筑速度是否适当；d养护条件是否有保证；e温度控制是否有效（宜在气温30以下施工）等等。4、 混凝土的质量评定（1） 应以现场取样试验结果作为鉴定混凝土强度的依据；结构工程冬期施工尚应留2组同条件养护试块，一组用以检验混凝土受冻前的强度；另一组用以检验转入常温养护28天的强度。（2） 混凝土强度检验应以GBJ107-87为准。（3） 当对结构强度或对混凝土试件强度的代表性有怀疑时，可采用非破损检验方法或从结构、构件中钻取芯样方法，按有关标准规定，对结构、构件中的混凝土强度进行推定，做为是否应进行处理的依据。5、 混凝土工程缺陷修补的监理要点（1） 混凝土工程质量缺陷，必须按有关标准加以认定，并经有关方面研究，由承包单位提出书面修补方案后，经监理工程师批准方可进行修补；（2） 需修补部位必须认真剔凿，用高压水及钢丝刷将基层冲洗干净；（3） 修补用水泥品种应与原混凝土的一致，强度等级一般高于原混凝土等级，并适量掺加微膨胀剂；（4） 修补部位，应略高于原混凝土表面，待达到构件设计强度后，再将外面凿平。（五）混凝土工程通病1、 材质与试验不符合要求（1）水泥无出厂合格证或试验报告，或出厂合格证内容项目及手续不全，批量不符合规定；（2）有下列情况之一未经复试即使用（或复试不合格未注明如何处理）；a用于承重结构工程的水泥；b无出厂证者；c储存期限超过三个月；（快硬水泥超过一个月）；d水泥出厂日期及安定性不明，或对质量有怀疑者；e进口水泥。（3）砂石级配不合格，含泥量超过规定，或其他指标不符合规定,现场砂、石、泥土混杂，不采取处理措施（应委托试验室提出补偿办法，或组织加工处理；或予以更换）；试验批量不符合要求；（4） 外加剂无法定单位鉴定，无许可证。结块不处理，变质或不能均匀掺入混凝土；（5） 水泥选用不当，砂石品种规格选用不当，现场管理不善，料证不符；中途变更材料未及时重做试验，或不同品种材料混用水泥库底不随清随用。2、 搅拌、计量、配合比与试块不符合要求。（1） 无试验室试配，或不经过试验室，乱用经验配合比；（2） 试配与材料、试块不一致、不交圈；（3） 计量不准，无专人管理，无开盘鉴定；a无秤（用体积比，铁锹比、眼睛估）；b有秤不用（无管理制度）；c秤坏了，或不准，或被砂石垫死；d无秤量加减砂石措施（秤旁要有砂石堆、铁锹）或不车车过磅；e加水无计量、砂石含水量不测，或不扣除砂石含水量，无坍落度测试与记录；f散包破袋水泥不计量，整袋水泥不抽检；g外加剂无计量措施；h无配合比标牌；i现场配合比未换算成每盘用量（加小车、秤盘重量）；j换算正确与否无人检查。（4） 搅拌不匀（时间太短）搅拌不当（加引气型外加剂搅拌时间过长、过短均不宜）；（5） 试块留置数量不符合规定；a标养试块数量不足（每层、每100盘、每100、每工作班不少于1组）；未留置备用试块；b缺同条件试块（冬施、拆模、防水混凝土）；c接头、留缝混凝土缺试块；d防水混凝土缺抗渗试块。（6） 试块养护不标准（标养箱，203水中）；（7） 试块试验值未折算；a非15cm立方体试块未折算；b每组试块的混凝土强度代表值取计算错误。（8） 未做汇总统计分析，或不按规范规定的要求和条件做数理统计分析；（9） 试块强度不符合设计、规范、验收要求，无处理措施，无统计签认意见。3、 施工缝留置与处理不符合要求（1） 施工方案考虑不周，出现不应有的施工缝；如：未综合考虑浇捣路线，垂直与水平运输时间，搅拌供应能力、分层厚度、分组最少数量，振捣器最低配置数等造成混凝土初凝前不能保证混凝土覆盖并振捣完。（2） 无合理安排浇注混凝土停歇时间而出现施工缝；如交接班时间，清刷搅拌机时间，中间吃饭时间等；（3） 事先不明确混凝土搅出浇完及到上层覆盖完最长允许延续时间：a不测水泥初凝时间；b不按气温、混凝土标号确定最长延续时间（
