千伏换流站工程项目管理实施规划施工组织设计.docx

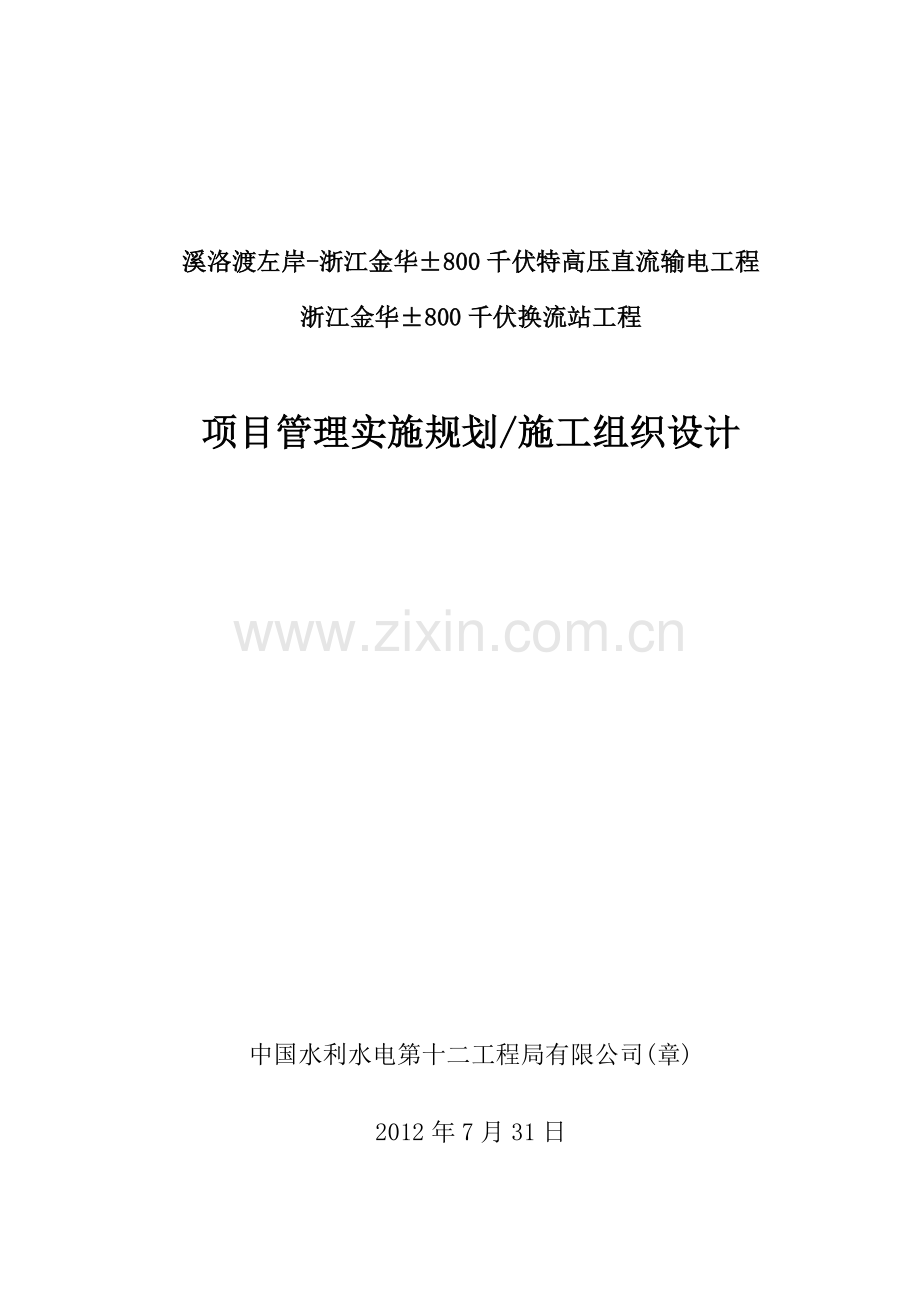

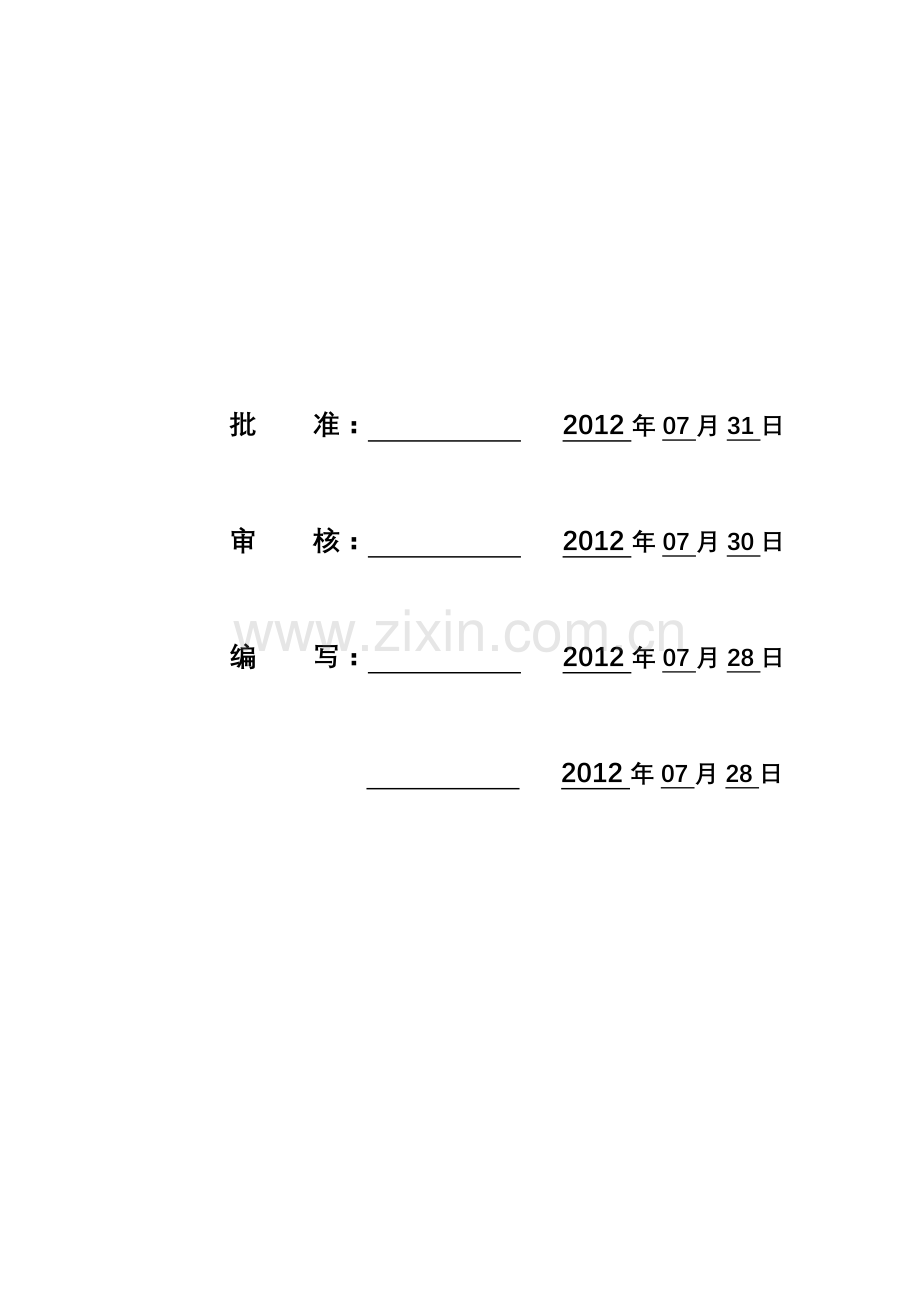

溪洛渡左岸-浙江金华800千伏特高压直流输电工程浙江金华800千伏换流站工程项目管理实施规划/施工组织设计 中国水利水电第十二工程局有限公司(章)2012年7月31日 批 准： 2012年07月31日 审 核： 2012年07月30日 编 写： 2012年07月28日 2012年07月28日目 录1.工程概况和特点41.1工程简述41.2工程性质及特点41.3工程规模61.4工期要求61.5布置形式61.6工程涉及的主要单位71.7施工依据及内容72.施工现场组织机构82.1施工现场组织机构82.2施工现场组织原则92.3项目管理机构人员及部门职责103.施工现场平面布置133.1施工现场总体平面布置133.2施工现场临时用电、临时用水总体布置153.2施工现场消防总体布置164.施工方案174.1施工技术和资料准备174.2材料准备184.3施工机具准备184.4施工力量配置184.5施工工序总体安排194.6主要工序和特殊工序的施工方法214.7工程成本的控制措施615.工期及施工进度计划625.1工期规划625.2施工进度计划625.3工程综合进度保证措施635.4主要施工设备及劳动力安排计划666.质量管理目标、质量保证体系及技术组织措施676.1质量目标、管理组织机构及职责676.2质量管理措施746.3质量体系及管理方针766.4质量管理及检验标准776.5质量保修承诺786.6质量保证技术措施787.安全管理827.1安全目标承诺、安全管理组织机构827.2安全管理主要职责、安全管理制度及方法847.3安全组织技术措施887.4重要施工方案及特殊施工工序的安全过程控制938.环境保护及安全文明施工1028.1文明施工和环境保护目标及组织机构1028.2环境因素分析及控制措施1068.3加强施工管理、严格保护环境1118.4安全文明实施方案、考核办法、管理方法1129、工程分包管理1169.1对分包单位的技术管理1169.2 对分包单位的质量管理1179.3 对分包单位的工期管理1179.5 对分包单位的技术资料管理11910.计划、统计与信息管理11910.1计划、统计报表的编制与递交11910.2信息管理12011.附表1201.工程概况和特点1.1工程简述浙江金华800kV换流站工程是溪洛渡左岸浙江金华800kV特高压直流输电工程的受端换流站，送电能力7600MW，直流电压800kV，直流输电距离约1680km。本标段为浙江金华800kV换流站工程场平工程，合同工程施工内容主要为换流站场地平整、站区围墙、进站道路、边坡及挡土墙、站外排水及相关临建工程等。1.2工程性质及特点1.2.1地理位置溪洛渡-浙西800kV特高压直流输电浙西换流站站址位于武义县城西约8.5km的壶山街道，正新屋村西、余家村西500m处，东南距44省道约3.5km。进站道路从东面的十下公路引接，长约773.8.5米，交通便利。1.2.2地形地貌站址位于丘陵与河谷平原交接地带，山丘与沟塘交替分布，主要为茶田、另有部分鱼塘和农田。总体呈现西高东低的地形趋势，坡度为6左右，但南北方向地形呈现四高三低的特点，中间有3条冲沟穿过，地形破碎。自然场地标高在104136.5m左右，地形起伏较大，一般不小于20m。站址内主要为茶园和若干鱼塘，无民房和工厂。1.2.3工程地质和水文地质场地地层按照时代成因及土层的工程性质，自上而下可分为： 粉质粘土：黄褐色，紫红色，灰黄色；不均匀；可塑；局部包含含碳化物；表层2040cm为耕植土，夹植物根茎；含砂砾石，一般含量约为1020%，稍密中密；本次钻孔揭露层厚0.305.90m。1泥质粉砂岩：紫红色；全风化，原岩结构明显，基岩风化成砂土状，夹强风化碎石，节理裂隙发育，铁锰质渲染；不均匀；密实；本次钻孔揭露层厚1.202.60m，层顶标高102.84117.26m；局部缺失。2 泥质粉砂岩：紫红色；强风化，较破碎，节理裂隙发育，沿裂隙面铁锰质渲染，锤击声哑；包含少量中风化砂砾岩；本次钻孔揭露层厚0.505.50m，层顶标高103.74115.07m；局部缺失。3 泥质粉砂岩：紫红色；中风化，节理裂隙发育，局部中间夹有蜂窝孔；本次钻孔揭露层厚1.906.60m，层顶标高101.64106.95m；局部缺失。1 砂砾岩：紫红色；全风化，原岩结构基本破坏，基岩风化成砂土状；不均匀；密实；包含少量全风化泥质粉砂岩及少量砾石；本次钻孔揭露层厚1.004.50m，层顶标高101.64106.95m；局部缺失。2 砂砾岩：紫红色；强风化；夹灰兰色强风化泥质粉砂岩，节理裂隙发育，铁锰质渲染；本次钻孔揭露层厚0.605.10m，层顶标高100.27107.98m；局部缺失。3 砂砾岩：紫红色；中风化；沿裂隙面铁锰质渲染，局部夹少量泥质粉砂岩砾石构造，砂质胶结，局部裂隙中充填方解石脉，闭合状；本次钻孔未钻穿，揭露层顶标高98.12126.11m；局部缺失。站址区域及附近未发现明显不良地质现象。根据国家标准中国地震动参数区划图（GB18306-2001），本工程选址区域在未来50年超越概率10%的地震动峰值加速度为0.05g，对应的地震基本烈度为6度。站址区域本区上部第四系地基土层承载力一般均较高，基岩埋藏也较浅，局部地段基岩出露，位于挖方区的建构筑物可以采用天然地基，但因地形起伏较大，站址局部地段均需要回填，当基础坐落在回填土石方上时，一般不宜采用填土地基。常年平均地下水位埋深约为0.54.6m，平均埋深约2.75米。根据环境地质条件，结合地下水腐蚀性试验判定：场地地下水对混凝土无腐蚀性，对钢结构有弱腐蚀性。站内低洼沟谷地段地下水较丰富，施工时应采取有效排水措施。1.2.4工程特点武义800kV换流站工程是溪洛渡浙西800kV特高压直流输电工程的受端换流站，送电能力7600MW，直流电压800kV，直流输电距离约1680km。（1）对外交通便利800kV武义换流站站址位于浙江省金华市武义县城西约8.5km。进站道路从正新屋村东侧乡间道路引接，长度约773.8m，乡间道路距离44省道3.5km。大件设备可通过44省道转入乡间水泥道路再通过进站道路到站，交通运输方便。（2）施工干扰在站址西北侧、东南侧散布几间民房，站址东面500m处为正新屋村和余家村。在施工期间爆破及强夯施工会对村庄的生产、生活带来一定的影响。（3）覆盖层厚度较大站址区第四系地层为粉质粘土、泥质粉砂岩及全风化砂砾岩，下伏强风化、中等风化粉砂岩和沙砾岩。测区岩性以强风化及中等风化的粉砂岩为主，东侧及东南侧为填方最大高度处，填方区最大高度约15m。本工程站区内水塘较多、山体内地下水比较丰富，将给土石方挖填及强夯施工造成较大的困度，施工中须做好相应的排水工作。（4）站区内挖填方自平衡本工程的场地平整范围为站区内挖填方自平衡，在施工期间不得随意内运（外运）土方，施工时以场地坡度进行场地平整。开挖量为49.2万m3，回填量为49.2万m3，强夯面积约14万m2，土石方及强夯工程工程量相应较大。 1.3工程规模换流站工程总用地面积约20公顷，直流双极额定输送功率：7600MW。直流额定电压：800kV。直流出线：直流双极线路一回，接地极出线1回。交流网侧标称电压：500kV。交流出线：换流站交流500kV本期、远景出线10回。换流变进线4回，滤波器大组进线4回，共组成9个完整串。换流变压器：全站24台工作换流变，4台备用换流变，共计28台。1.4工期要求工程计划于2012年8月15日交付施工用场地，8月20日开始强夯试验，9月20日站区强夯开始正常施工，11月20日交付交流区场平工程，12月20日最后交付直流区场平工程。1.5布置形式根据电气专业要求，总平面布置围墙内占地面积为15.6144m2。控制楼、高端阀厅、低端阀厅和换流变区域布置在站区中央，高端阀厅、换流变和低端阀厅、换流变面对面布置；交流滤波器场地布置在站区西侧；直流场布置在站区南侧，由南出线；500kV交流配电装置场地布置在站区北侧，向北出线。高、低端换流变中间及北侧场地布置运输轨道，便于换流变的搬运和检修。充分利用换流变运输通道的场地，组装和安装变压器，减少占地和基础工程量。辅助生产区均主要布置在站区东侧，辅助建筑主要有综合楼、户外停车场、警卫室、综合消防泵房、工业水池、消防水池、检修备品备件库、露天备品场地和35kV及400V站用电室。为节省电缆，方便运行，继电器室分别布置在交流配电装置场地内和交流滤波器场地内。综合楼均靠近主干道布置，主要用于行政办公及休息、值班。楼前绿化场地与进站大门和站内主干道相连，交通联系方便，视距范围较佳。同时在主干道两侧及房屋之间进行适当绿化，美化环境，使整个站前区紧凑、美观，为生产运行人员创造一个良好的工作氛围。1.6工程涉及的主要单位浙江金华800千伏换流站工程场平工程涉及的主要单位如下：业主单位：浙江省电力公司建设管理单位：浙江省电力公司电力经济技术研究院设计单位：华东电力设计院、浙江省电力设计院监理单位：武汉中超电网建设监理有限公司施工单位：中国水利水电第十二工程局有限公司1.7施工依据及内容1）双方签署的合同协议书；2）中标通知书；3）投标书及其附件；4）本合同专用条款：是发包人与承包人根据法律、行政法规规定，结合具体工程实际，经协商达成一致意见的条款，是对通用条款的具体化、补充或修改；5）本合同通用条款：是根据法律、行政法规规定及建设工程施工的需要订立，通用于建设工程施工的条款。它代表我国的工程施工惯例；6）本工程所适用的标准、规范及有关技术文件（专用条款中约定）。7）图纸：8）工程量清单；9）工程报价单或预算书2.施工现场组织机构2.1施工现场组织机构中国水利水电第十二工程局有限公司浙江金华800千伏换流站工程施工项目部组织机构图测量队项目副经理信息资料组技术质量科技术组质检组试验组开挖队安全监督组安全环保科环保、文明施工管理组项目经理合同经营强夯桩基队经营财务科财务部门物资采购综合办公室技术负责人仓 库工程队生活后勤图2.1-1 施工现场组织机构图2.2施工现场组织原则浙江金华800kV换流站场平工程施工项目部实行三级管理制度，其中一级管理由项目经理、副经理、总工程师组成的决策层直接负责；二级管理由各职能部门组成的管理层负责；三级管理由作业队负责。项目部在公司总经理授权下对工程进行全面管理。项目部设项目经理一名负责项目部的全面工作，设副经理、总工程师协助项目经理工作。项目部管理层面设技术质量科、安全环保科、经营财务科、综合办公室等四个专业职能科室，负责对施工过程中各个环节进行管理。作业层面设开挖队、强夯及桩基队、工程队、测量队等四个施工作业队，从管理、作业层面，将施工技术、工程进度、质量控制、安全生产、文明施工、环境保护、信息资源、经营决算、资源配置、生活保障、等按“精减、统一、效能、必须”管理模式运作。 2.3项目管理机构人员及部门职责（1）部门主要职责见下表。管理组织机构部门主要职责分配表 名 称主要职责分配现场组织机构决策层1.健全各级管理组织机构，并赋予其充分权限，协调各组织接口关系；2.建立健全安全、质量体系管理网络，制定各项管理制度、规定、绩效工作目标、考核奖罚制度；3.现场实施“SAP”项目管理，并保证项目安全、质量、进度、成本、环保、文明施工等经济技术指标的完成；4.保持与业主、监理、设代和地方等方面的联系，确保信息畅通。技术质量科施工方案、作业指导书、施工措施的编制；与设计单位沟通；小型项目的设计或改造；测量工作管理；相关信息采集、整理、归档，竣工资料整理移交。施工网络进度计划安排；施工年、季、月度生产计划编制；生产计划安排、实施与检查；现场施工生产资源调配、指挥、协调；质量管理体系、制度的编制；质量验收办法及标准的编制；工程质量控制；建材试验管控；与监理沟通进行工程的质量控制及验收；计量、检验和试验设备的管理。安全环保科安全管理办法和作业要求、岗位安全操作规程、危险源的识别与编制；安全工作管理、检查与监督；火工品、施工车辆、消防、工地治安管理；文明施工管理措施编制、实施、检查；环保监控；流动从业人员管理。经营财务科施工合同管理；工程实物量的统计、结算；人力资源管理。项目目标成本管理，成本分析，流动资金管理；财务收支计划、预算。综合办公室物资及设备的采购、检验、存贮、发放等管理；设备技术管理；物资、设备协调；设备技术改造；租赁设备的管理；设备履历书建档管理；信息采集、计算机、生活后勤、医务站等管理。与上级、地方行政联系等。开挖队负责本合同站区各开挖回填区，土石方开挖、运输、回填等。强夯及桩基队负责本合同站区各区的强夯、机械碾压场地处理、冲孔灌注桩，材料运输，各类施工机械的维护、保养、修理等。工程队投入到本合同风水电系统形成；供、排水；砼生产、浇筑、砌体砌筑；钢筋制安、排水施工；边坡支护防护站外给水施工等。（2）主要岗位人员职责见下表。施工项目部管理人员各岗位的主要职责表岗 位主 要 职 责项目经理（常务项目副经理）（1）是落实变电所（换流站）施工现场管理职责的第一责任人，在授权范围内代表施工单位全面履行施工承包合同；对施工生产和组织调度实施全过程管理；确保工程施工顺利进行（2）组织建立相关施工责任制和各种专业管理体系并组织落实各项管理组织和资源配备，监督有效地运行，负责项目部员工管理职责的考核及奖惩，进行利益分配（3）组织编制符合工程项目实际的项目管理实施规划（施工组织设计）、工程创优施工实施细则、安全文明施工实施细则、应急预案和输变电工程施工强制性条文执行计划等实施性文件，并负责落实和监督续表岗 位主 要 职 责项目经理（常务项目副经理）（4）组织制订施工进度、安全、质量及造价管理实施计划，实时掌握施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，组织召开项目部工作例会，安排部署施工工作（5）对施工过程中的安全、质量、进度、技术、造价等有关要求执行情况进行检查、分析及纠偏（6）针对工程实施和检查中出现的重大问题，负责妥善处理，提请有关方协调解决，并制订纠正预防措施（7）合理安排工程资金使用；审核“安措费”使用计划（8）组织落实安全文明施工、职业健康和环境保护有关要求，促进项目的各项管理活动的开展落实（9）组织工程内部验收和质量评定工作，申请工程验收，安排工程竣工后期相关管理工作（10）项目投产后，组织对项目管理工作进行总结；接受审计，安排项目部解体后的收尾工作项目副经理（1）按照项目经理的要求，对职责范围内的管理体系正确有效运行负责，保障体系正常运行（2）按照项目经理的要求，负责组织各项管理工作，对施工班组进行业务指导（3）全面掌握分管范围内的施工过程中安全、质量、进度、技术、造价、组织协调等的总体情况，对安全、质量、进度、技术、造价有关要求执行情况进行检查、分析及纠偏；组织召开相关工作会议，安排部署相应工作（4）针对工程实施和检查中出现的问题，负责妥善处理，重大问题提请项目经理协调解决（5）组织落实分管范围内的安全文明施工、职业健康和环境保护有关要求，促进相关工作有效开展（6）积极完成项目经理委派的其他各项管理工作，对这些管理工作负全面责任项目总工（1）认真贯彻执行上级和施工单位颁发的规章制度、技术规范、标准。组织编制符合变电所（换流站）工程实际的实施性文件和重大施工方案，并在施工过程中负责技术指导和把关（2）组织对施工图及时预审，接受业主项目部组织的交底活动。对施工图纸和工程变更的有效性执行负责，在施工过程中发现施工图纸中存在问题，负责向监理项目部提出书面资料（3）组织相关施工作业指导书、安全技术措施的编审工作，组织项目部安全、质量、技术及环保等专业交底工作。负责对承担的施工方案进行技术经济分析与评价（4）组织编制设备、材料供货计划、大型机具配置计划、技术培训计划并督促实施（5）组织本项目部全员的安全、质量、技术及环保等相关法律、法规及其他要求等的培训（6）定期组织项目专业管理人员，检查或抽查工程安全和质量。当工程项目安全和质量存在问题或隐患时，提出技术解决和防范措施（7）在项目经理的领导下，主持项目施工日常管理工作，负责落实业主、监理项目部对工程技术方面的有关要求（8）负责及时组织项目部管理人员收集、整理及汇总施工过程资料，项目投产后组织移交竣工资料（9）协助项目经理做好其他各项施工管理工作（10）负责施工新工艺、新技术的研究、试验、应用及总结技术员（1）认真贯彻执行有关技术管理规定，积极协助项目经理或项目总工做好各项技术管理工作（2）认真阅读有关设计文件和施工图纸，在施工过程中发现设计文件和施工图纸存在问题及时向项目总工提出。施工过程中加强对设计文件等资料做到闭环管理（3）编写和出版各工序施工作业指导书、安全技术措施等技术文件；并在施工过程中负责落实有关要求和技术指导续表岗 位主 要 职 责技术员（4）在工程施工过程中随时进行检查和技术指导，当存在问题或隐患时，提出技术解决和防范措施（5）负责组织施工队伍做好项目施工过程中的施工记录和签证（6）不断提高自身的业务素质，并从技术方面指导和支持项目部的各项管理工作质检员（1）积极协助项目经理全面负责项目实施过程中的质量控制和管理工作（2）认真贯彻执行上级和公司颁发的规章制度、技术规范、质量标准，参与编制符合项目管理实际情况的质量实施细则和措施，并在施工过程中监督落实和业务指导（3）组织项目部职工学习工程质量验收规范和产品质量标准。定期检查工程施工质量情况，参加质量事故调查，提出事故处理意见（4）按照有关要求或档案资料管理办法，收集、审查、整理施工记录表格、试验报告等资料（5）组织进行隐蔽工程和关键工序检查，对不合格的项目应责成返工，督促班组做好质量自检和施工记录的填写工作（6）完成项目经理安排的其他各项施工管理工作安全员（1）积极协助项目经理全面负责施工过程中的安全文明施工和管理工作，确保施工过程中的安全（2）认真贯彻执行上级和公司颁发的规章制度、安全文明施工规程规范，结合项目特点制订安全健康环境管理制度，并监督指导施工现场落实（3）负责施工人员的安全教育和上岗培训，参加项目总工组织的安全交底。参与有关安全技术措施等实施文件编制，审查安全技术措施落实情况（4）负责制订工程项目安全工作目标计划。负责编制安全防护用品和安全工器具的购置计划。负责建立并管理安全台账（5）负责布置、检查、指导施工队伍安全施工措施的落实工作，并协助施工队伍提高专业水平，开展各项业务工作（6）监督、检查施工场所的安全文明施工情况，组织召开安全专业工作例会，总结安全工作（7）调查安全事故，提交调查报告，提出整改意见和防范措施。有权制止和处罚违章作业和违章指挥行为（8）督促并协助施工班组做好劳动防护用品、用具和重要工器具的定期试验、鉴定工作（9）开展安全施工的宣传和推广安全施工经验造价员（1）严格执行国家、行业标准和企业标准，贯彻落实主管单位有关造价管理和控制的要求，负责项目施工过程中的造价管理与控制工作（2）负责施工图预算、工程变更费用计算和核实。按规定向业主和监理项目部等有关方报审（3）编制工程进度款支付申请和月度用款计划（4）负责编制工程竣工结算资料，按规定向业主和监理项目部等有关方报审（5）负责收集、整理工程实施中造价管理工作基础资料信息资料员（1）负责对工程施工图纸、设计文件、施工信息及内、外的行政文件（资料）的接收、传递和保管；保证其安全性和有效性（2）负责向业主、监理项目部的方案（措施）报审工作（3）负责有关会议纪要整理和资料翻译工作；音像资料的收集和整理工作；负责现场网站的维护工作，P3&EXP软件的加载工作（4）根据项目总工要求，建立文件资料管理台账，及时进行档案移交工作续表岗 位主 要 职 责综合管理员（1）负责该项目的双文明建设管理和生活、后勤、安全保卫工作（2）负责现场的接待和各种会议会务管理工作材料员（1）严格遵守物资管理及验收制度，加强对设备、材料和危险品的保管，建立各种物资供应台账，做到账、卡、物相符（2）以审定后的设备、材料供应计划为依据，负责办理甲供设备材料的催运、装卸、保管、发放，自购材料的供应、运输、发放、补料等工作（3）负责对到达现场（仓库）的设备、材料进行型号、数量、质量的核对与检查。收集项目设备、材料及机具的质保等文件（4）负责工程项目完工后多余材料的冲减退料工作（5）做好到场物资的跟踪管理，以实现质量可追溯性3.施工现场平面布置3.1施工现场总体平面布置3.1.1施工道路布置（1）对外交通布置浙江金华800kV换流站站址位于武义县城西约8.5km的壶山街道，正新屋村西、余家村西500m处，东南距44省道约3.5km。进站道路从东面的十下公路引接，交通便利，本工程主要进场施工道路原则上在原有道路基础上进行拓宽，原道路路宽3m,需拓宽至6m，以满足施工机械进场要求。（3）场内施工道路布置站区内工作面开挖施工道路，依据现有的施工场外道路，结合本工程开挖机械的配置情况以及施工现场的地形情况，结合回填区域统筹布置，共修建4条临时开挖出渣及运输主干道、2条临时支道和若干向开挖区爬升便道，耕植土剥离运输道路施工时临时布设。3.1.2生活及办公管理设施布置由于本合同工程施工工期较短，生活与办公管理住房拟租用正新屋村的民房。部分临设布置在站内，同时充分考虑文明施工、安全生产、消防和环境保护等要求；按照国网公司安全文明施工标准化布置，场地内、外做好相应的截、排水系统、污水处理(包括化粪池等)、消防和卫生设施和绿化工作，场区内均布置有畅通的交通道路，做到方便生活、方便管理及环境美观。3.1.3耕植土堆放场规划本工程的场地平整范围为站区内挖填方自平衡，在施工期间不得随意内运（外运）土方，耕植土借用场地、回运到站内指定地点。河塘淤泥堆放拟租用当地政府土地或农民用地，租用期限两年，拟租用面积约10000 m2。施工过程中，将严格按照技术条款的规定和监理人的指示做好耕植土堆放场的治理措施及堆料规划(包括来料、人员、设备和堆料工作面的安排等)。施工期间应做好协调和管理工作，以满足质量、安全、进度和环保等各方面要求，同时做好弃渣的防雨、排水等保护措施，防止冲刷和水土流失。3.1.4其它临建工程规划（1）附属工厂、仓库及其它布置本标段附属工厂、仓库等临时设施拟布置在发包人征地范围外的北侧，站区挖填平衡零线附近等，生产区总占地面积为3380m2，布置施工工厂、仓库及其它临建设施前，先对场地进行适当的开挖及整平，力求根据实际地形做到少开挖，尽量减少对地表的扰动，并做好临时建筑周围相应的截、排水，防止水土流失和做好相应的环境保护工作。施工工厂区设置消防、卫生设施，并在适当位置设沉淀隔油池。根据本工程实际情况和工程规模，本工程现场不规划设置炸药库，炸药等火工材料计划与当地民爆公司签订购买和配送协议，直接由民爆公司进行保管、配送和回收。（2）试验室本标段实行见证取样制度，见证取样的试块、试件和材料送检必须100%的由第三方有资质的检测（试验）机构承担。项目部将在工地建立自己的试验室、配备足够的人员和设备，进行现场质量控制管理。配备主要人员有：试验室主任(工程师)1人，试验人员1人。确保工程各类试验和资料收集整理的需要。3.2施工现场临时用电、临时用水总体布置3.2.1施工供水施工及生活用水采用引接站外自来水方案，部分施工用水采用自附近水塘抽水方案。施工用水主要为开挖、强夯、碾压回填、冲孔灌注桩、空压机循环冷却用水以及少量的混凝土拌和用水等，现场施工用水分别采用3台2吋潜水泵（扬程为65m）抽水，D60水管引至各工作面。施工用水主要设备、材料见表3.2-2。施工用水设备、材料表 表3.2-2序号设备名称型号规格单位数量备注12吋潜水泵扬程为65m台3一台备用2水管D100米2003水管D60米9004水井D=6M座13.2.2施工供电本工程施工用电从站区东侧的10kV终端杆处接入，采用敷设电缆的方式至各用电设备。本工程开挖设备以露天液压钻机为主，边坡面和建基面以潜孔钻光面爆破为主，因此现场施工机械和设备用电量主要以桩基施工为主，拟同时布置1台容量为150KW的自备柴油发电机组作为备用应急电源。现场施工照明系统采用380/220V电压，主要采用10KW镝灯(小太阳)为主，并采用足够的数量的碘钨灯作局部补充照明；各辅助生产工厂采用白炽灯照明；室内采用节能型荧光灯、白炽灯照明。施工供电主要设备见表3.2-3。施工用电主要设备一览表 表3.2-3序号名称型 号单位数量备注1变压器S9-315kVA 10.5/0.4kV台12柴油发电机组 150GF-150KW台1备用3低压配电柜4路块104避雷器氧化锌 10KV组15跌落式熔断器RW7-10 10kV组16电容补偿柜300kvar只17自耦减压起动柜XDJ1-55台28埋设电缆3LGJ-50米20003.2施工现场消防总体布置本工程主要为场平工程施工，安全防火主要考虑施工期间的防明火、防电气短路、机械故障等引起火灾，消防设施主要在现场配置足够数量的灭火器。拟在施工现场各施工机械设备、临时仓库、休息室、作业区以及后方办公、生活区配置灭火器。4.施工方案4.1施工技术和资料准备4.1.1熟悉、审查施工图纸和有关设计资料 （1）审查拟建工程的地点、总平面图同国家、城市或地区规划是否一致；环保等设计功能和使用要求是否符合卫生、防火及美化城市等方面的要求； （2）审查设计图纸是否完整、齐全；设计图纸和资料是否符合国家有关工程建设的设计、施工方面的方针和政策； （3）审查设计图纸与说明书在内容上是否一致；设计图纸与其各组成部分之间有无矛盾和错误； （4）审查图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确； （5）审查工业项目的生产工艺流程的技术要求；掌握配套投产的先后次序和相互关系，以及没备安装图纸与其配合的土建施工图纸在坐标、标高上是否一致；掌握土建施工质量是否满足设备安装的要求； （6）审查地基处理与基础设计同拟建工程地点的工程水文、地质等条件是否一致；拟建工程与地下工程之间的关系； （7）明确拟建工程结构形式和特点，审查设计图纸中的工程复杂、施工难度大和技术要求高的分部分项工程或新结构、新材料、新工艺；检查现有施工技术水平和管理水平能否满足工期和质量要求，并采取可行的技术措施加以保证； （8）明确建设期限，分期分批投产或交付使用的顺序和时间；工程所用的主要材料、设备的数量、规格、来源和供货日期； 4.1.2原始资料的调查分析 （1）自然条件的调查分析。建设地区自然条件的调查分析的主要内容有地区水准点和绝对标高等情况；地质构造，土的性质和类别，地基土的承载力，地震级别和烈度等情况；河流流量和水质，最高洪水和枯水期的水位等情况；地下水位的高低变化情况，含水层的厚度、流向、流量和水质等情况；气温、雨、雪、风和雷电等情况；土的冻结深度和冬、雨季的期限等情况。 （2）技术经济条件的调查分析。建设地区技术经济条件的调查分析的主要内容：当地施工企业的状况；施工现场的动迁状况；当地可利用的地方材料状况；地方能源和交通运输状况；地方劳动力的技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安状况和施工承包企业的力量状况。4.2材料准备根据各种物资的需要计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。物资准备主要包括材料、构(配)件和制品、机具和生产工艺设备。具体内容可包括如下项目： （1）落实各种材料来源，办理定购手续；对于特殊的材料，应尽早确定货源或者安排生产； （2）提出各种材料的运输方式、运输工具、分批按计划进入现场的数量，各种物资的交货地点、方式； （3）定购大型生产设备时，注意设备进场和安装时间上的安排要与土建施工相协调； （4）尽早提出预埋件的位置、数量；定购预制构(配)件； （5）施工设备、机械的安装与调试； （6）规划堆放材料、构件、设备的地点，对进场材料严格验收，查验有关文件。4.3施工机具准备根据采用的施工方案，安排施工进度，确定施工机具需要计划，组织施工机具进场，将施工机具安置在规定的地点或仓库。对于固定的机具要进行就位、搭棚、保养和调试等工作。对于所有施工机具必须在开工之前进行检查和试运转。4.4施工力量配置（1）建立工程项目的组织机构，配置施工管理及作业人员。 （2）建立精干的施工班组； （3）集结施工力量，组织劳动力进场，进行安全、防火和文明施工等方面的教育，并安排好职工的生活； （4）向施工班组、工人进行施工组织设计、计划和技术交底； （5）建立健全各种管理制度。建立工程质量检查与验收制度；工程技术档案管理制度；材料(构件、配件、制品)的检查验收制度；技术责任制度；施工图纸学习与会审制度；技术交底制度；职工考勤、考核制度；工地及班组经济核算制度；材料出入库制度；安全操作制度；机具使用保养制度等。4.5施工工序总体安排4.5.1施工总规划（1）施工阶段的划分根据施工总进度安排，本合同工程以站区场地平整要求为主线，将整个工程划分为三个施工阶段：第一阶段：施工准备阶段。该阶段主要工作内容包括：施工动员；人员、物资、设备进场；技术准备；施工准备(包括：生产及生活营地建设、风水电及通讯系统安装、场内临时施工道路修筑等)。安排时段从2012年7月10日至2012年7月28日，共历时18天。第二阶段：主体工程施工阶段。场平工程主要是北侧西段、西侧以及南侧西段土石方开挖，北侧东段、东侧以及南侧东侧回填，基础强夯处理；进站道路填筑，挡墙及边坡处理施工；冲孔灌注桩施工；站外排水工程施工边坡支护及站区围墙施工等。施工时段从2012年8月15日至2012年12月20日，共历时130天。第三阶段：尾工阶段。该阶段主要工作内容包括：围墙、挡墙及边坡支护施工，临时设施、办公及生活营地等范围内的场地清理、环境保护及水土保持等工作，并及时移交竣工资料。从2012年12月20日开始，至2012年2月10日。（2）主要项目施工方案1）耕植土剥离方法站区内30cm厚耕植土开挖用反铲挖掘机自上而下剥离。回填区耕植土由20t自卸车运输结合推土机推积；开挖区耕植土由自卸车运输结合推土机推积；耕植土就近存放，短运距的原则，在分区平衡零线附近布置3个耕植土堆放场。堆体内、外侧坡脚做好排水、挡水，防止冲刷和水土流失。2）土石方开挖土方开挖采用反铲挖掘机自上而下直接挖掘，石方钻爆施工，开挖料用自卸车运至规划对应的填筑区。开挖前对原地形测量剖面图进行复核检查；开挖过程中，应经常校核测量开挖平面位置、水平标高、控制桩号、水准点等。定期检查开挖剖面规格，检查软弱岩层及破碎带等不稳定岩体的处理质量，并加强边坡防护处理。同时做好施工期的排水和维护，开挖的土石量按设计要求运输回填区。3）控制爆破基础和坡面岩石开挖优先采用预裂爆破和光面爆破技术，边坡采用梯段分层开挖，垂直梯段高度一般不大于10m。对不适合预裂爆破和光面爆爆破的部位，采用预留保护层开挖法。预裂爆破相邻两炮孔间的不平整度应控制在15cm以内，孔壁表面不产生明显的爆破裂隙，炮孔残留率满足技术规范要求。做好支护等处理，并采取有效的堵、排水措施。4）土石方回填回填前做好碾压试验，确定填筑物参数，控制填筑层厚、碾压遍数、洒水量、铺料方法、碾压遍数和行车速度等，填料应逐层水平填筑，分片、分层碾压，采用进占卸料摊铺，自行式振动碾碾压，加筋土范围或周边区采用小型机械摊铺和碾压，机械碾压不到的场地应采用人工补夯。5）基础强夯处理起重机选用100T履带式起重机，配备相应夯锤，施工前应对场地强夯所采用的夯点布置、夯击能、夯击次数、点夯遍数、最优含水量、分层厚度等参数应通过试夯确定；填料应符合试夯要求；强夯施工时宜划片夯击；雨季施工时应随时监测土体含水率，当不符合要求时应采取措施或停止施工。6）进站道路本工程进站道路设计采用公路型，总长度773.8m，路面宽度6.0m。路面结构自上而下为180mm厚C30混凝土最终路面、220mm厚C30混凝土临时路面、300mm厚5%水泥稳定碎石基层、200mm厚塘渣垫层及下层土基夯实。进站道路两侧，挖方边坡采用1:1自稳边坡，坡面采用3000x3000方格型植草砖骨架内铺草皮护坡；填方边坡，与村道相引接的鱼塘区域采用浆砌块石挡墙，与换流站引接区域采用加筋挡墙单级放坡，坡率取1：1，坡面采取绿化措施，采用植草护坡。4.6主要工序和特殊工序的施工方法4.6.1施工测量控制（1）编制依据工程测量规范 （GB50026-2007）武义800kV换流站场平工程施工招标文件（2）执行的规范及技术要
