排水管道专项方案培训资料.docx

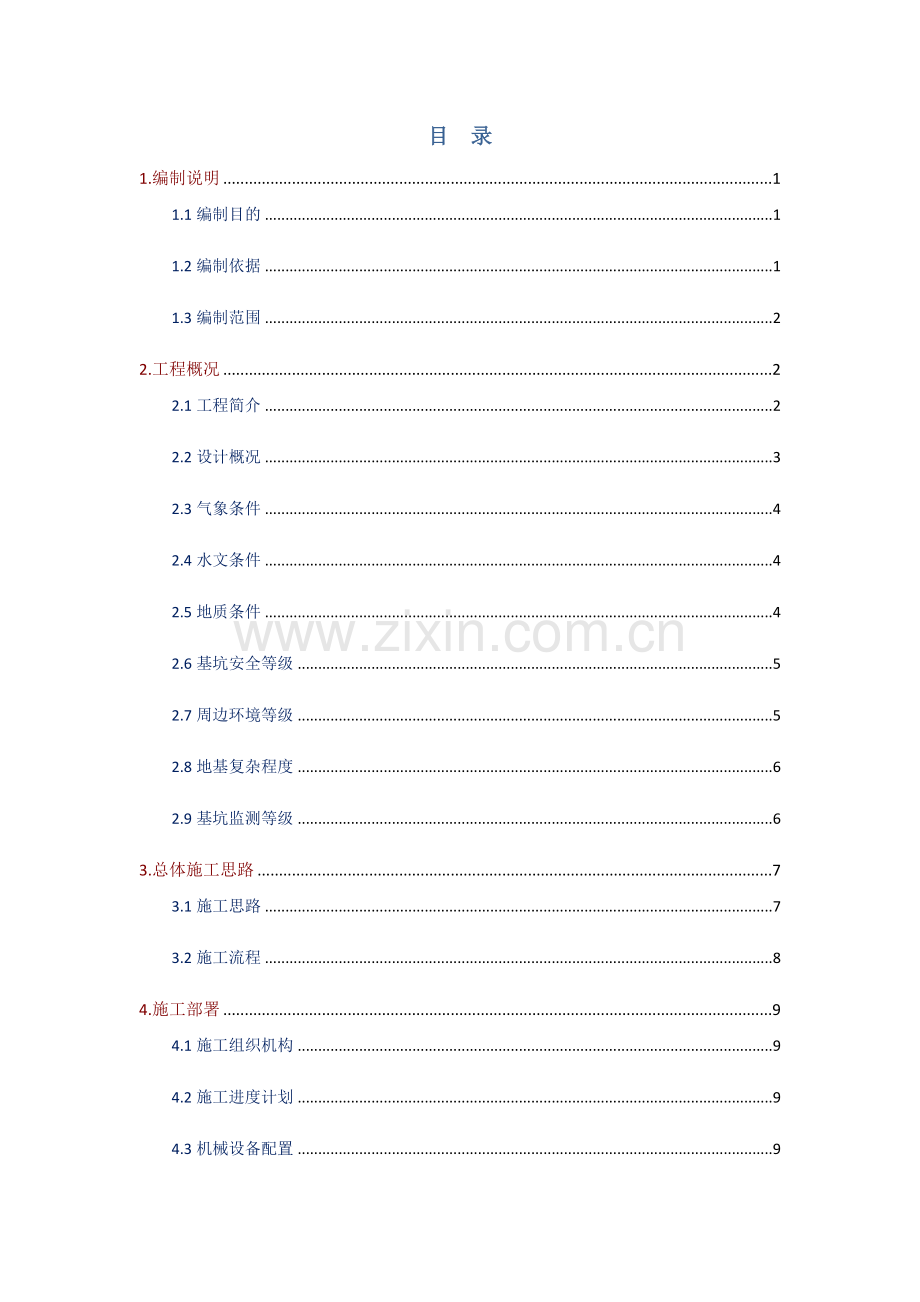

目 录
1.编制说明 1
1.1编制目的 1
1.2编制依据 1
1.3编制范围 2
2.工程概况 2
2.1工程简介 2
2.2设计概况 3
2.3气象条件 4
2.4水文条件 4
2.5地质条件 4
2.6基坑安全等级 5
2.7周边环境等级 5
2.8地基复杂程度 6
2.9基坑监测等级 6
3.总体施工思路 7
3.1施工思路 7
3.2施工流程 8
4.施工部署 9
4.1施工组织机构 9
4.2施工进度计划 9
4.3机械设备配置 9
4.4材料及进场计划 10
4.5劳动力配置 12
4.6技术准备工作 13
5.施工方案 13
5.1基坑形式 13
5.1.1基坑形式确定原则 13
5.1.2管道沟槽基坑开挖分布 14
5.1.3钢板桩围护结构设计 21
5.1.4无支护基坑 25
5.2施工工艺 28
5.2.1钢板桩围护与开挖 28
5.2.2无支护放坡开挖 30
5.2.3基坑临时排水 31
5.2.4临边围护 32
5.2.5安全通道 32
5.2.6基坑监测 32
5.3槽底注浆加固 33
5.4管道基础施工 34
5.5管道安装 35
5.6检查井砌筑 36
5.7闭水试验 36
5.8沟槽回填 38
5.9拔出钢板桩 39
6.质量保证措施 40
6.1 质量保证体系 40
6.2 质量控制措施 40
6.2.1施工工序检验 40
6.2.2基坑质量专项检查措施 41
6.2.3钢板桩垂直度控制措施 42
6.2.4常见质量问题及控制措施 42
7.安全保证措施 45
7.1安全保证体系 45
7.1.1安全生产保证体系 45
7.1.2健全安全管理组织 45
7.2危险源分析和主要检查项目 46
7.3安全保证措施及应急措施 47
7.3.1基坑开挖基本要求 47
7.3.2土方开挖施工过程安全保证措施和应急措施 48
7.3.3基坑底部隆起安全保证措施和应急措施 49
7.3.4遇强降雨等突发天气安全保证措施的应急措施 49
7.3.5 临时用电安全保证措施 50
7.3.6起吊机械设备施工安全措施 50
7.3.7其他安全措施 51
8.文明施工保证措施 52
9.事故应急预案 54
9.1应急预案领导小组 54
9.2应急救援工作小组及其职责 54
9.3应急预案程序 54
9.4物体打击事故应急措施 55
9.5高处坠落事故应急措施 56
9.6 坍塌倒塌事故应急措施 56
9.7触电事故应急措施 56
9.8基坑结构变形应急措施 57
9.9应急资源 59

排水工程专项施工方案
1.编制说明
1.1编制目的
⑴ 指导本标段排水工程施工作业，确保工程质量创优。
⑵ 保证本标段排水工程全过程施工安全；
⑶ 为生产安排、合约计量、物资准备提供参考。
1.2编制依据
⑴ S26公路入城段（G15公路～嘉闵高架路）新建工程1标投标文件；
⑵ S26公路入城段（G15公路～嘉闵高架路）新建工程1标施工图及说明；
⑶《上海市排水管道通用图（第一册）》（1992年版本）、《上海市排水管道通用图（第二册、第三册及第四册）》（1982年、1983年版本）；
⑷《埋地塑料排水管道工程技术规范（CJJ-143-2010）》；
⑸《玻璃纤维增强塑料夹砂排水管道施工及验收规程（DG/J08-234-2001）》；
⑹《玻璃纤维增加塑料夹砂管（GB/T21238-2007）》；
⑺《城镇排水工程质量验收规程（DG/TJ08-2110-2012）》；
⑻《分离式窨井盖座（DB/JT08-100-2005）》；
⑼《给水排水管道工程施工及验收规范（GB 50268-2008）》；
⑽ 排水管道相关试验规程等现行的国家和上海市相关设计、施工规范及质量标准；
⑾ S26公路入城段（G15公路~嘉闵高架）新建工程S26R-1标段施工调查，施工现场的地形、地貌、地质情况、工地周边环境条件调查所了解的情况和收集的信息；
⑿ 国家、行业、当地政府的有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求；
⒀ 本集团公司现有的机械设备、施工技术水平，同类工程建设的施工经验、施工工法及资源等。
⒁ 业主文件《公路工程施工标准化指南（修订版）》；
⒂ 业主文件《工地建设及文明施工标准化指南（试行）》。
1.3编制范围
本方案适用于上海市S26公路入城段（G15公路～嘉闵高架）新建工程1标排水工程施工。
2.工程概况
2.1工程简介
S26公路入城段（G15公路～嘉闵高架）新建工程西起G15公路立交、东至嘉闵高架立交，桩号范围K9+651.545 ～ K16+731.937，全长约7.08km，途经青浦华新镇、徐泾镇和闵行区华漕镇。
本标段主线高架道路设计范围K9+651.545～K10+981.845，全长1.33km。FDE、FDW匝道各设计有一条DN1000雨水管道。
本标段地面道路设计范围HXK1+270～HXK2+200，全长0.93km。道路西侧设计有一条DN600、DN1000、DN1200雨水管道。道路东侧设计有一条DN300污水管道。
除穿越平浦江、凤溪塘河道污水管道采用水平定向钻进行非开挖施工外，其余所有雨污水管道均采用开槽埋管方式进行施工。
表2.1-1 本标段管道工程数量
管径
单位
主线系统
地面系统
合计
备注
DN300
m
317
6
323
雨水连管
DN300
m
0
147
147
污水管
DN400
m
131
814
945
雨水连管
DN600
m
0
61
61
支管
DN1000
m
1631
1076
2707
主管
DN1200
m
0
142
142
主管
共计
2079
2246
4325

表2.1-2 本标段检查井工程数量
类别
单位
主线系统
地面系统
合计
备注
雨水井
座
50
46
96
雨水
污水井
座
0
8
8
污水
单联雨水口
座
42
1
43
DN300
双联雨水口
座
17
75
92
DN400
共计
109
130
239

2.2设计概况
⑴ 新建窨井顶盖标高与道路设计路面标高持平。绿化带内新建窨井井盖标高应高出设计绿化地面标高20cm，图纸中位于绿化带、匝道、辅道区域的井盖标高仅供施工参考，应以实际实施标高为准；
⑵ 管道基础如座落在填土层或暗浜、淤泥上时，应挖去填土层、暗浜、淤泥至好土层，用级配砾石（5-40mm的碎石）和褐黄色粘土间隔隔回填分层夯实至管基底标高，压实系数≥0.95；
⑶ 闭水试验合格后应及时进行回填，回填时保持管槽干燥。位于道路下的管道采用中粗砂回填至管顶以上500mm，位于绿化地的管道采用中粗砂回填至管顶（中粗砂干重不小于16kN/m），其余部分回填土，可采用开挖出的粘性土，但含有有机质或含粒径大于150mm的碎石的土不得用于回填。位于道路下的管道，回填素土时，压实度标准参照道路；
⑷ 现场的老管线如需保留采取保护措施，对于废弃的排水管线根据不同情况采取挖除或封堵，废除的老管道采用粉煤灰+10%水泥注浆填充，老井需拆除至新建道路结构层下，并用黄砂填实；
⑸ 雨污水管道的检查井禁止使用砖砌检查井，需采用混凝土砌块，砼砌块标号为MU15，检查井内安装防坠落装置，沉重能力≥100kg，并具备较大的过水能力；
⑹ 位于机动车道内的雨污水检查井均采用防沉降式窨井盖座；位于非机动车道及预留支管的检查井井座，井盖均采用高强度钢纤维防盗窨井盖；位于机动车道的检查井井盖采用D400级，其它采用C250级；
⑺ 管材：DN300～DN600采用HDPE双壁缠绕管，“F”型橡胶圈，承插式接口；DN1000采用玻璃钢夹砂管，套筒式接头，宽体倒顺牙式橡胶圈密封，套筒式连接。均采用20cm砾石砂+10cm中粗砂基础。
⑻ 管道环刚度：
表2.2-1 本标段管道环刚度要求
环刚度(KN/m2）
管材
埋深≤4.0m
4.0m≤埋深≤5.5m
埋深≥5.5m
HDPE双壁缠绕管
≥8
≥12.5
≥16
玻璃钢夹砂管
≥7.5
≥10
≥12.5
2.3气象条件
上海地区属于亚热带海洋性季风气候区，气候温和湿润，四季分明。全年平均气温为16℃左右，5月份为春夏之交，气温约20℃，7、8月份气温最高，月平均约28℃。年降水日132天，年内降水量为1144mm，年内平均蒸发量1336.6mm。夏季降水量占全年的40％左右。6月中旬至7月中旬是梅雨季节，7、8月间有伏旱。夏秋之季常有热带风暴侵袭，多雷暴雨。
2.4水文条件
本工程场地潜水赋存在浅部土层中，潜水主要接受地表水和大气降水的补给，多以蒸腾方式排泄，水位受降雨、潮汛、地表水及地面蒸发的影响有所变化，据上海地区区域资料地下水主要由浅部粘性土、粉性土层中的潜水，部分地区深部粉土、砂土层中的承压水；浅部土层中的潜水埋深离地表一般为0.3m～1.5m，水位受降雨、潮汛、地表水及地面蒸发的影响有所变化，年平均地下水位埋深在0.5m～0.7m，设计高水位埋深0.3m，低水位埋深1.5m。
2.5地质条件
根据勘察结果，拟建工程沿线场地基本稳定，覆盖层厚度大，土层分布及对排水管道开挖影响情况如下表：
表2.5-1 地质资料统计表
土层序号
岩土名称
层底标高
对管道沟槽开挖影响
①1-1
杂填土
3.6～1.95
对管道开挖不利
②1
褐黄～灰黄色粉质粘土
1.45～-0.80
呈可塑～软塑状，工程性质较好，对开槽埋管较有利。
②2
兰灰～灰色粉质粘土
1.16～-0.50
②3
灰色～灰黑色砂质粉土
-2.60～-3.75
渗透性强，为强透水层，该层在地下水动力下易发生流砂现象，严重时会发生地面塌陷、基坑坍塌等事故，基坑开挖时应采取降水、隔水措施。
③1
灰色淤泥质粉质粘土
-3.40～-4.24
呈流塑状态，土质不均，属高压缩性软弱土，工程性质差，易发生流变、基坑隆起等不良现象，施工中应避免对该层土的扰动。
③3
灰色粉质粘土
-11.14～-12.10
土层深度较深，对开槽埋管施工无影响。
土层分布及土层特性参数详见《岩土工程勘察报告》。
2.6基坑安全等级
按上海市工程建设规范《基坑工程施工监测规程DG/T 108-2001-2006》，确定基坑工程安全等级划分。
表2.6-1 基坑工程安全等级划分
基坑工程等级
破坏后果，基坑开挖深度
一级
破坏后果很严重或基坑深度大于10m。
二级
破坏后果很严重或基坑深度介于7-10m。
三级
破坏后果很严重或基坑深度小于7m。
本标段沟槽基坑最大深度小于7m，故基坑安全等级均为三级。
2.7周边环境等级
按上海市工程建设规范《基坑工程施工监测规程DG/T 108-2001-2006》，确定基坑工程周边环境等级划分。
表2.7-1 周边环境等级划分
周边环境等级
周边环境条件
特级
离基坑H范围内有地铁、共同沟、大直径（大于0.7m）煤气（天然气）管道、大型压力总水管、高压铁塔、历史文物、近代优秀建筑等重要建（构）筑物及设施。
一级
离基坑H-2H范围内有地铁、共同沟、大直径煤气（天然气）管道、大型压力总水管、高压铁塔、历史文物、近代优秀建筑等重要建（构）筑物及设施。
二级
离基坑H范围内有重要支线、水管、大型建（构）筑物及设施等。
三级
离基坑2H以内没有需要保护管线和建（构）筑物及设施。
注：1、H为开挖深度（m）。
2、高压铁塔、历史文物、近代优秀建筑划分应符合相关管理部门规定。
经现场实地考察，地面系统中华徐公路沿线存有电信、非电信光缆、高压架空线以及上水管，计划在管道沟槽基坑施工前进行管线搬迁；主线系统中，存有军用、非电信、电信光缆（非开挖），施工前进行搬迁。地面系统中，HX-W2、HX-W6污水基坑井离已建35KV高压架空线均在开挖深度H范围内；此基坑周边环境等级均属于二级，其余的在进行管线搬迁后均在2H范围外，基坑周边环境等级属于三级。
2.8地基复杂程度
按上海市工程建设规范《基坑工程施工监测规程DG/T 108-2001-2006》，确定基坑工程地基复杂程度划分。
表2.8-1 地基复杂程度划分
地基复杂程度
地基土土性、软弱程度和水文地质条件
复杂
2H深度范围内存在厚度较大的特软弱淤泥质粘土（土性指标；含水量大于55%；静探比贯入阻力小于0.40MPa）；坑底存在厚度较大的粉性土或砂土且隔水帷幕无法隔断；存在大面积厚层填土（厚度大于3m）。暗浜（塘）分布；水文地质条件：邻近江、河边（约1.5H水平距离以内）并有水力联系；有渗透性较大的含水层并存在微承压水或承压水（基坑影响深度范围以内）
中级
2H深度范围内存在淤泥质粘性土或粉性土；水文地质条件：离江、河边有一定距离（大于1.5H水平距离），并无水力联系
简单
2H深度范围内土性较好；无暗浜（塘）分布；水文地质条件简单
本标段沟槽基坑2H深度范围内土性较好，无暗浜（塘）分布，水文地质条件简单，则地基复杂程度为简单。
2.9基坑监测等级
基坑监测等级根据以上的安全等级、周边环境等级及地基复杂程度进行综合评定，基坑工程监测等级按《基坑工程施工监测规程DG/T 108-2001-2006》分为四级，如下：
表2.9-1 基坑工程监测等级
基坑工程监测等级
基坑工程安全等级
周边环境等级
地基复杂程度
特级
一级
特级
复杂～中等
一级
一级～二级
特级～一级
复杂～中等
二级
二级～三级
一级～二级
中等～简单
三级
三级
三级
简单
注：1、当有二项（含二项）以上，最先符合该等级标准者，即可为该等级；
2、当符合两个监测等级时，宜按周边环境高一等级考虑。
根据附注1，本标段管道基坑工程安全等级为三级，周边环境等级为二与三级，地基复杂程度为简单，则本标段基坑工程监测等级为三级。
根据附注2，本标段基坑工程监测等级为三级，无同时出现两个监测等级，则无需按照周边环境高一级考虑。
综上分析，本标段管道基坑工程监测等级为三级，具体监测方案详见本方案第5.2.6节《基坑监测》。
3.总体施工思路
3.1施工思路
（1）管道沟槽基坑施工
根据开挖深度，且结合周边空间范围情况，采用钢板桩支护与无支护放坡开挖两种形式进行基坑施工。根据施工图纸提供的地面标高，暂确定基坑深度，基坑施工前应根据实际地面标高确定基坑深度。
（1）基坑深度均≤3.5m，采用6m长钢板桩围护的基坑；
（2）基坑深度主要在3.5m~4.5m范围，采用9m长钢板桩围护的基坑；
（3）基坑深度主要在4.5m~5.0m范围，采用12m长钢板桩围护的基坑；
（4）针对基坑深度≤4.0m的基坑，施工前需告知监理工程师，应根据实际土层地质条件，判断是否适合采用无支护放坡开挖施工，若地质条件较好，且经监理工程师同意，则采用无支护放坡开挖施工。
（2）管道垫层
采用人工铺筑20cm砾石砂+10cm中粗砂。
（3）管道安装
采用相关辅助设备进行管道接口安装。
（4）检查井砌筑
采用MU15砼实心砖砌筑。
（5）回填
根据图纸要求进行管道回填，回填用材料为中粗砂及素土。
3.2施工流程
施工前准备

测量放线

打钢板桩

管道基底注浆（根据需要）

开挖到围檩下300mm
槽钢围檩+钢管支撑

基坑放坡开挖
沟槽开挖至设计标高

基底验收

砾石砂、中粗砂基础

检查验收

管道接口检查
管道安装

检查验收

窨井砌筑

检查验收

闭水试验

检查验收

检查验收
拆除围檩、拔钢板桩
回填
细砂回填拔桩后留下的坑洞

4.施工部署
4.1施工组织机构
我部对排水施工需进场的资源进行统一管理、统一指挥、统一调动。施工组织管理机构见下图：

图4.1-1 排水工程施工组织管理机构图
4.2施工进度计划
在项目总体进度安排下，计划于2016年8月1日开始承台首件工程施工，计划与2017年6月30日完工，施工周期为11个月。
4.3机械设备配置
投入1台机械稳定性好打拔桩机进行钢板桩施工，其余施工设备详见下表。本工程所有机械设备必须经验收合格后方可使用，操作人员必须持证上岗。
表4.3-1 主要设备机具一览表
序号
机具名称
型号
数量
备注
1
挖掘机
日立ZX225US
1台
管道沟槽开挖
2
自卸车
25t
2辆
土方外运
3
振动打拔桩机

1台
打、拔钢板桩
4
电焊机
BX1-500
1台
配合施工
5
打夯机
C330
2台
回填夯实
6
汽油动力水泵
BR40
2台
沟槽底排水
7
全站仪
尼康DTM-452C
1台
管道平面及高程控制
8
水准仪
苏州一光
1台
9
注浆泵
SYB50
1台
沟槽底注浆
10
激振沉管装置
3.5kw
1台
振动沉管
11
插入式振捣器
ZX70河北
2台
窨井底板砼浇筑
12
发电机
5KW
2台
备用
4.4材料及进场计划
本标段所用排水管道一律采用外购，制造厂家具有相应资质。进场使用的管道须提供相应的管道出厂合格证、管道相关技术指标检测报告。采用卡车运输至现场后，通知监理进行验收，验收不合格的不予使用。
⑴管材外形验收
表 4.4-1 玻璃钢夹砂管外形尺寸验收标准
序号
项目
允许偏差(mm)
检查方法和频率
1
管材有效长度长度
±0.5%L，且不大于±20mm
尺量：每节管检查
2
外径
+2.0%，-2.6%
尺量：每节管道检查2个断面
3
内径
±4.2%
4
管壁厚度
≥设计厚度90%
尺量：每节管道检查2个断面
5
管端面垂直度
8mm
水平尺：抽查20%

⑵管材外观验收
管材的内表面应光滑平整，无对使用性能有影响的龟裂、分层、针孔、杂质、贫胶区、气泡和纤维浸润不良等现象；管端面应平齐、光滑、无毛刺；外表面无明显缺陷。
⑶钢板桩外形验收
表 4.4-2 钢板桩外形尺寸验收标准
序号
项目
允许偏差(mm)
检查方法和频率
单位
数值
1
桩垂直度
%
小于1
用钢尺量
2
桩身弯曲度

小于2%L
用钢尺量，L为桩长
3
翼缘平直光滑度
无电焊渣或毛刺
用1m长的桩段做通过试验
4
桩长度
不小于设计长度
用钢尺量

⑷钢板桩外观验收
外观检验：包括表面缺陷、长度、宽度、厚度、端部矩形比、平直度和锁口形状等项内容。需注意：
　　1.对打入钢板桩有影响的焊接件应予以割除；
　　2.割孔、断面缺损的应予以补强处理；
　　3.若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观质量检查。
⑸材料堆放
管材堆放地面要平坦，严禁将管材放在尖锐的硬物上，堆放管材需加木楔防止滚动。
1.管材在装卸过程中应轻装轻放，严禁摔跌或撞击。
2.装卸时吊索应用柔韧的、较宽的皮带或绳，不得用钢丝绳或锁链直接接触吊装管。
3.管材的吊起宜采用两个吊点起吊，严禁用绳子贯穿其两端来装卸管材。
4.管材装卸机具的工作位置和机具的起吊能力应稳定、安全可靠。
5.管材应按种类、规格、等级分类堆放。堆放时每一层的下面应垫放枕木，枕木间距应大于1/2管长，管材（玻璃钢夹砂管）堆放层数不大于2层。
6.管材应堆放在远离热源、明火的地方。
7.地下埋设用的玻璃钢夹砂管在堆放中不宜长期露天暴晒。
钢板桩堆放的地点，要选择在不会应压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：
1.堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方面；
2.钢板桩按型号、规格、长度分别堆放，并在堆放处设置标牌说明；
3.钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫放枕木，垫木间距一般为3~4m，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2m。
⑹供应计划
项目部根据施工计划提前半个月提供管道供应计划给管道生产厂家，并在供应前一天确认第二天供应的数量与管节长度，确保供管与需求相符，满足现场施工的需求；钢板桩计划一次性进场，能够满足至少两节管道沟槽开挖施工。
4.5劳动力配置
排水管道首件施工拟配备人员情况见下表：
表 4.5-1 主要人员配置
序号
职务
人数
负责内容
1
生产副经理
1
全面负责生产组织
2
技术负责人
1
全面负责技术工作
3
技术员
1
现场技术工作
4
质量员
1
现场质量督查
5
安全员
1
现场安全工作
6
材料员
1
现场物资供应、回收
7
试验员
1
现场试验工作
8
测量员
1
现场管道定位、管道高程控制
9
施工员
1
现场生产监督协调
10
钢板桩作业工班
3
钢板桩打拔
11
基底注浆作业工班
6
管道基底注浆
12
管道安装作业工班
8
管道基础平整、管道安装
13
窨井砌筑作业工班
6
窨井砌筑、抹面

4.6技术准备工作
⑴项目部组织了相关施工管理人员对施工相关图纸、施工技术规范以及相关的技术文件作了认真的研读，做到熟悉掌握施工流程和细节。
⑵认真做好施工图纸会审工作，要求认真执行各项施工技术规范。
⑶测量人员复核导线、水准点，为后续施工放样做好准备。
⑷试验室对混凝土的配合比按规定进行验证和报批，并对所用的水泥、砂、石和钢筋等原材料进行送检，报监理工程师进行抽检。
⑸质检人员认真学习本工程执行的质量检验相关规范，将施工过程中所需的各种检测仪器、设备准备就位。
⑹项目部相关部门应认真做好安全、技术交底工作，使项目管理人员及现场施工作业人员熟悉操作方法、操作要点、施工质量标准、安全事项等。
⑺工程开工前，必须做好三级安全教育工作及岗前培训工作，完成特殊工种报审工作。
5.施工方案
5.1基坑形式
5.1.1基坑形式确定原则
根据管道沟槽开挖深度，结合周边空间范围情况，对每段进行综合分析，确定各段沟槽支护形式，基坑支护形式确定的原则如下：
⑴管道位于道路红线内，可先进行路基路槽开挖降低沟槽开挖深度，然后根据3.1节中的要求选择支护形式；如果先进行管道施工，根据现场实测开挖深度及3.1节中的要求选择支护形式。
⑵管道位于红线外侧，如具备场地施工条件，可先进行场地降坡然后根据3.1节中的要求选择支护形式；如果不具备条件，根据现场实测开挖深度及3.1节中的要求选择支护形式。
⑶基坑施工前需告知监理工程师，应根据现场实际土层地质条件，判断能否采用无支护放坡开挖施工。
5.1.2管道沟槽基坑开挖分布
本标段施工区内局部区域存在堆土、需拆迁房屋，施工前需将堆土挖除清运至+5.0m以下，则根据基坑形式确定原则，拟定各段沟槽开挖支护形式（主要为雨水管道，污水因埋深较深将进行专项方案报批），详见下表：（支护形式的选择按照现场具体情况可进行调整）
表5.1-1 地面系统沟槽形式分布表
地面系统（华徐公路）排水工程
井号
井顶设计标高（米）
原地面
标高
（米）
管底
标高
（米）
管底
埋深
（米）
管底平
均深度
（米）
基础
厚度
（米）
沟槽平
均深度
（米）
是否注浆
基坑结构形式
HX-Y1
5.55
5.57
2.12
3.45

3.51
0.30
3.81
否
放坡开挖
HX-Y2
5.73
5.65
2.09
3.56
3.55
0.30
3.85
否
放坡开挖
HX-Y2-2
5.51
5.64
2.11
3.53
3.53
0.30
3.83
否
放坡开挖
HX-Y2-1
5.81
5.65
2.13
3.52

HX-Y2
5.73
5.65
2.09
3.56
3.51
0.30
3.81
否
放坡开挖
HX-Y2-3
5.15
5.58
2.12
3.46

HX-Y2
5.73
5.65
2.09
3.56
3.58
0.30
3.88
否
放坡开挖
HX-Y3
5.88
5.65
2.06
3.59
3.58
0.30
3.88
否
放坡开挖
HX-Y6
5.61
5.61
2.04
3.57

HX-Y6
5.61
5.61
1.53
4.08
4.10
0.30
4.40
否
钢板桩围护
出水口

5.61
1.50
4.11

HX-Y3
5.88
5.65
3.00
2.65
2.63
0.30
2.93
否
放坡开挖
HX-Y4
6.03
5.62
3.02
2.60

HX-Y4
6.03
5.62
3.71
1.91
1.86
0.30
2.16
否
放坡开挖
HX-Y5
6.23
5.54
3.73
1.81

HX-Y7
6.05
5.45
2.98
2.47
2.42
0.30
2.72
否
放坡开挖
HX-Y8
5.67
5.31
2.95
2.36

HX-Y8
5.67
5.31
2.83
2.48
2.47
0.30
2.77
否
放坡开挖
HX-Y8-1
5.42
5.31
2.85
2.46
2.49
0.30
2.79
否
放坡开挖
HX-Y8-2
5.15
5.40
2.89
2.51

HX-Y8
5.67
5.31
2.83
2.48
2.40
0.30
2.70
否
放坡开挖
HX-Y9
5.36
5.12
2.80
2.32

HX-Y9
5.36
5.12
2.43
2.69
2.60
0.30
2.90
否
放坡开挖
HX-Y10
5.07
4.90
2.40
2.50

HX-Y10
5.07
4.90
2.22
2.68
2.65
0.30
2.95
否
放坡开挖
HX-Y11
4.84
4.82
2.20
2.62

HX-Y11
4.84
4.82
1.83
2.99
2.98
0.30
3.28
否
放坡开挖
HX-Y12
4.64
4.76
1.80
2.96

HX-Y12
4.64
4.76
2.39
2.37
2.37
0.30
2.67
否
放坡开挖
HX-Y12-1
4.76
4.76
2.40
2.36

HX-Y12
4.64
4.76
1.80
2.96
2.98
0.30
3.28
否
放坡开挖
HX-Y13
4.68
4.75
1.76
2.99
3.00
0.30
3.30
否
放坡开挖
HX-Y14
4.7
4.75
1.74
3.01
3.04
0.30
3.34
否
放坡开挖
HX-Y15
4.77
4.76
1.70
3.06

HX-Y15
4.77
4.76
2.10
2.66
2.65
0.30
2.95
否
放坡开挖
HX-Y15-1
4.74
4.74
2.11
2.63

HX-Y15
4.81
4.74
1.70
3.04
3.05
0.30
3.35
否
放坡开挖
HX-Y16
4.89
4.73
1.67
3.06
3.10
0.30
3.40
否
放坡开挖
HX-Y16A
4.95
4.78
1.64
3.14
3.17
0.30
3.47
否
放坡开挖
HX-Y17
4.94
4.81
1.61
3.20
3.24
0.30
3.54
否
放坡开挖
HX-Y18
4.91
4.86
1.58
3.28

HX-Y18
4.91
4.86
2.10
2.76
2.76
0.30
3.06
否
放坡开挖
HX-Y18-1
4.86
4.86
2.11
2.75

HX-Y18
4.91
4.86
1.58
3.28
3.28
0.30
3.58
否
放坡开挖
HX-Y19
4.91
4.83
1.55
3.28
3.28
0.30
3.58
否
放坡开挖
HX-Y20
4.91
4.78
1.51
3.27
3.26
0.30
3.56
否
放坡开挖
HX-Y20-1
4.39
4.78
1.54
3.24

HX-Y20
4.91
4.78
1.51
3.27
3.31
0.30
3.61
否
放坡开挖
HX-Y21
4.92
4.84
1.49
3.35

HX-Y21
4.92
4.84
1.91
2.93
2.91
0.30
3.21
否
放坡开挖
HX-Y21-1
4.73
4.82
1.94
2.88
2.89
0.30
3.19
否
放坡开挖
HX-Y21-2
4.46
4.85
1.96
2.89

HX-Y21
4.92
4.84
1.29
3.55
3.56
0.30
3.86
否
放坡开挖
HX-Y22
4.73
4.84
1.28
3.56
3.70
0.30
4.00
否
放坡开挖
HX-Y23
4.99
5.08
1.24
3.84
4.11
0.30
4.41
否
钢板桩围护
HX-Y24
5.57
5.57
1.19
4.38
4.40
0.30
4.70
否
钢板桩围护
出水口

5.57
1.15
4.42

HX-Y21
4.92
4.84
2.20
2.64
2.66
0.30
2.96
否
放坡开挖
HX-Y25
5.01
4.90
2.23
2.67
2.86
0.30
3.16
否
放坡开挖
HX-Y26
5.43
5.31
2.27
3.04

HX-Y26
5.43
5.31
2.70
2.61
2.73
0.30
3.03
否
放坡开挖
HX-Y27
5.79
5.58
2.73
2.85

出水口

5.69
1.50
4.19
4.18
0.30
4.48
否
钢板桩围护
HX-Y28
5.69
5.69
1.52
4.17

HX-Y28
5.69
5.69
1.72
3.97
3.98
0.30
4.28
否
放坡开挖
台背降坡
HX-Y29
6.1
5.71
1.73
3.98
3.94
0.30
4.24
否
放坡开挖
台背降坡
HX-Y30
5.86
5.65
1.76
3.89
3.81
0.30
4.11
否
放坡开挖
路槽降坡
HX-Y31
5.62
5.51
1.79
3.72
3.63
0.30
3.93
否
放坡开挖
路槽降坡
HX-Y32
5.42
5.36
1.82
3.54

HX-Y32
5.42
5.36
2.77
2.59
2.59
0.30
2.89
否
放坡开挖
HX-Y32-1
5.28
5.36
2.78
2.58

HX-Y32
5.42
5.36
1.82
3.54
3.41
0.30
3.71
否
放坡开挖
路槽降坡
HX-Y33
5.16
5.14
1.86
3.28
3.28
0.30
3.58
否
放坡开挖
路槽降坡
HXK2+200
5.16
5.14
1.86
3.28

表5.1-2 主线系统沟槽形式分布表
主线系统排水工程
井号
井顶设计标高（米）
原地面
标高
（米）
管底
标高
（米）
管底
埋深
（米）
管底平
均深度
（米）
基础
厚度
（米）
沟槽平
均深度
（米）
是否注浆
基坑结构形式
ZDE-Y1
4.98
4.98
2.30
2.68

2.69
0.30
2.99
否
放坡开挖
ZDE-Y2
4.97
4.97
2.27
2.70
2.66
0.30
2.96
否
放坡开挖
ZDE-Y3
4.86
4.86
2.24
2.62
2.64
0.30
2.94
否
放坡开挖
ZDE-Y4
4.85
4.85
2.20
2.65

ZDE-Y4
4.85
4.85
1.79
3.06
3.08
0.30
3.38
否
放坡开挖
ZDE-Y5
4.84
4.84
1.75
3.09
3.16
0.30
3.46
否
放坡开挖
ZDE-Y5-1
4.95
4.95
1.73
3.22
2.61
0.30
2.91
否
放坡开挖
ZDE-Y6
3.69
3.69
1.70
