模板工程施工方案

安
全
施
工
组
织
设
计

编制人：钱达生 审核人：袁雪松 批准人：秦仕岳

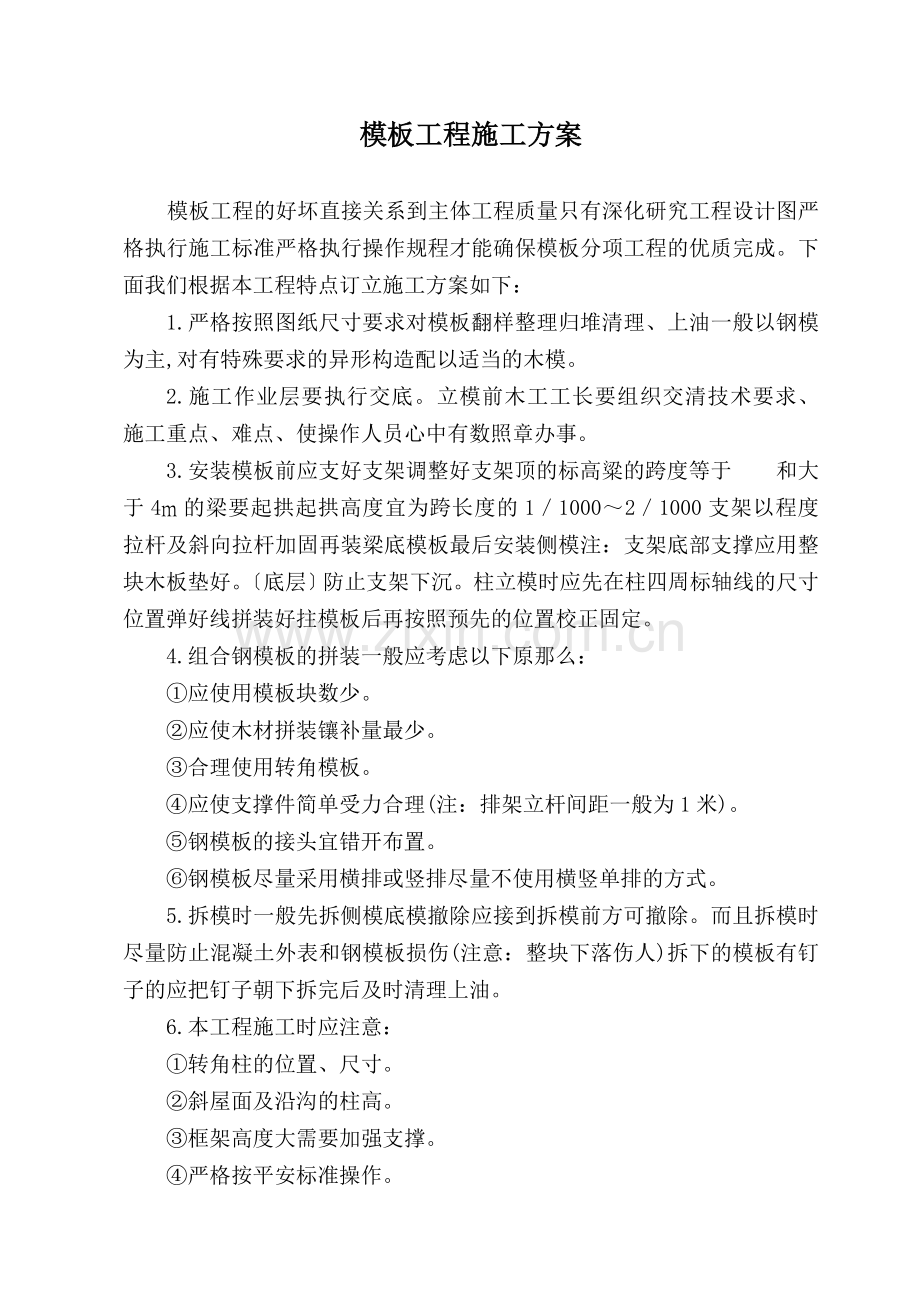

模板工程施工方案

模板工程的好坏直接关系到主体工程质量只有深化研究工程设计图严格执行施工标准严格执行操作规程才能确保模板分项工程的优质完成。下面我们根据本工程特点订立施工方案如下：
1.严格按照图纸尺寸要求对模板翻样整理归堆清理、上油一般以钢模为主,对有特殊要求的异形构造配以适当的木模。
2.施工作业层要执行交底。立模前木工工长要组织交清技术要求、 施工重点、难点、使操作人员心中有数照章办事。
3.安装模板前应支好支架调整好支架顶的标高粱的跨度等于 和大于4m的梁要起拱起拱高度宜为跨长度的1／1000～2／1000支架以程度拉杆及斜向拉杆加固再装梁底模板最后安装侧模注：支架底部支撑应用整块木板垫好。〔底层〕防止支架下沉。柱立模时应先在柱四周标轴线的尺寸位置弹好线拼装好拄模板后再按照预先的位置校正固定。
4.组合钢模板的拼装一般应考虑以下原那么：
①应使用模板块数少。
②应使木材拼装镶补量最少。
③合理使用转角模板。
④应使支撑件简单受力合理(注：排架立杆间距一般为1米)。
⑤钢模板的接头宜错开布置。
⑥钢模板尽量采用横排或竖排尽量不使用横竖单排的方式。
5.拆模时一般先拆侧模底模撤除应接到拆模前方可撤除。而且拆模时尽量防止混凝土外表和钢模板损伤(注意：整块下落伤人)拆下的模板有钉子的应把钉子朝下拆完后及时清理上油。
6.本工程施工时应注意：
①转角柱的位置、尺寸。
②斜屋面及沿沟的柱高。
③框架高度大需要加强支撑。
④严格按平安标准操作。
⑤砼施工时注意看模工作。
7.质量要求：
①轴线位移允许偏向5mm。
②标高允许偏向±5 mm。
③柱梁截面尺寸允许偏向(+4-5mm)
④外表平整允许偏向3 mm。
⑤预留洞位移允许偏向10 mm。
8.排架搭设
〔1〕杆件的规格要求
杆件采用外径48mm壁厚3.5mm的钢其材质应符合?GB700-79?3钢的技术条件每1000mm重量3.84Kg。
选材要求：面无凹凸状无疵点裂纹和变形并有出厂合格证。
加工要求：二端切口须平直、严禁斜口、毛口、卷口等现象利用短对接时应在内插入长120mm外径38mm无缝内套外焊。
〔2〕扣件的规格要求
扣件应采用可锻铸铁符合?KT33-8?规定要求抗拉强度大于等于3.234×105KN／m2延伸率大于等于8％螺丝螺帽采用3钢技术条件符合?GB5—66?和?GB41-66?的技术要求铆钉采用20、25铆钉钢所有扣件应有出厂合格证。
〔3〕排架搭设土艺
A、钢排架搭设的施工顺序为：立杆→扫地杆→横杆→斜杆
B排架立杆间距及步距
立杆间距为1.0m步距小于1.8m
〔4〕附梁板支模板简图

梁板支模板简图
注: 1.H2≤500时梁侧横杆可减少1根。
2.自然地坪至板底净高≥3000时应多设斜拉杆及程度横杆。
3.钢均为铸铁扣件边结钢ф418cm壁厚3mm。
