主体钢筋工程技术交底.doc

技术交底记录 TJ1.5
工程名称
世家名门Ⅲ标段
施工
上海锦惠建筑工程
交底部位
主 体
工序名称
钢筋的制作和安装

交底提要：钢筋的制作和安装时需要注意的事项以及要求。

交底内容：
〔详细内容附后〕

技术负责人

交底人

承受交底人

注：本记录一式两份一份交承受交底人一份存档。

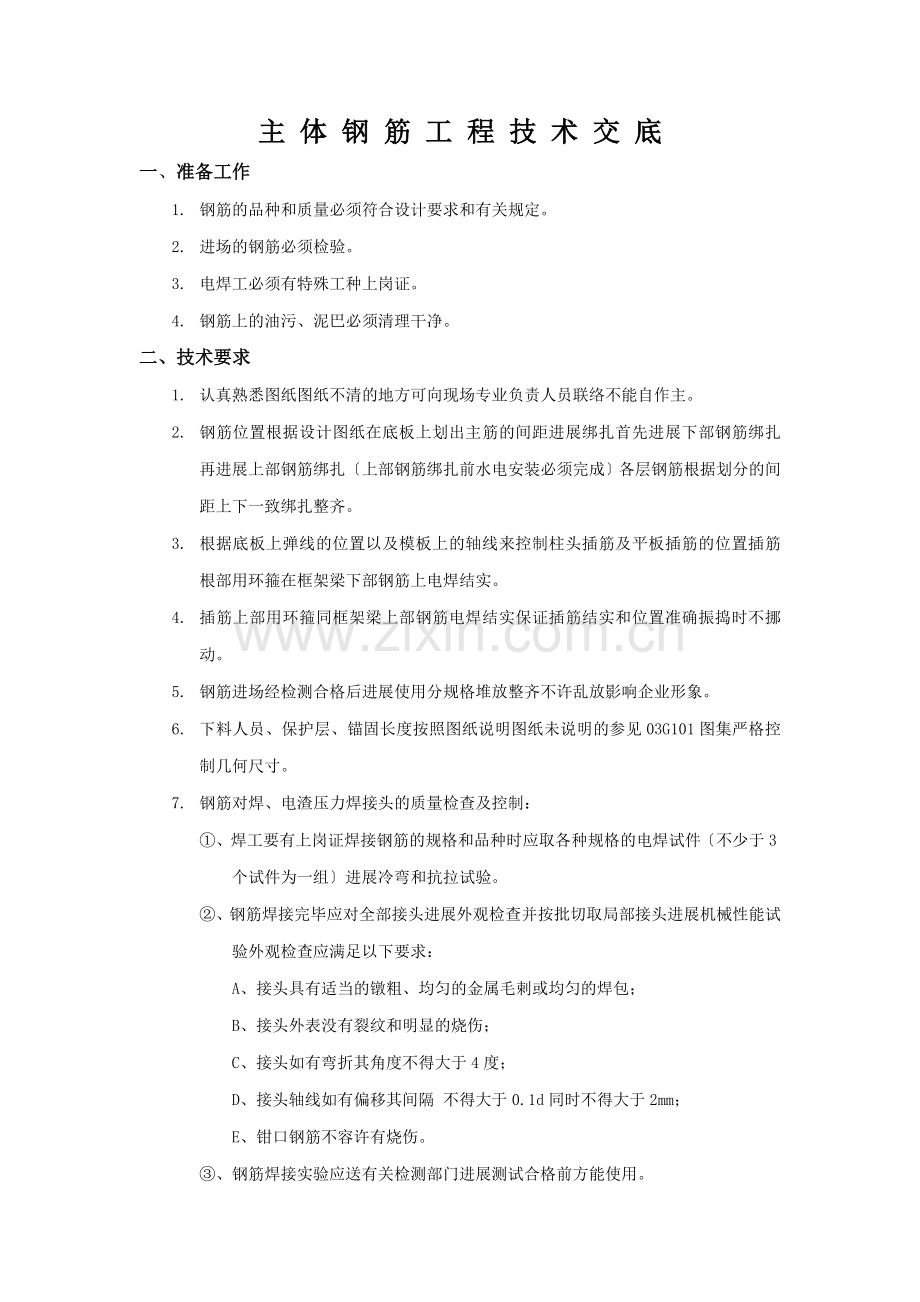

主 体 钢 筋 工 程 技 术 交 底
一、准备工作
1. 钢筋的品种和质量必须符合设计要求和有关规定。
2. 进场的钢筋必须检验。
3. 电焊工必须有特殊工种上岗证。
4. 钢筋上的油污、泥巴必须清理干净。
二、 技术要求
1. 认真熟悉图纸图纸不清的地方可向现场专业负责人员联络不能自作主。
2. 钢筋位置根据设计图纸在底板上划出主筋的间距进展绑扎首先进展下部钢筋绑扎再进展上部钢筋绑扎〔上部钢筋绑扎前水电安装必须完成〕各层钢筋根据划分的间距上下一致绑扎整齐。
3. 根据底板上弹线的位置以及模板上的轴线来控制柱头插筋及平板插筋的位置插筋根部用环箍在框架梁下部钢筋上电焊结实。
4. 插筋上部用环箍同框架梁上部钢筋电焊结实保证插筋结实和位置准确振捣时不挪动。
5. 钢筋进场经检测合格后进展使用分规格堆放整齐不许乱放影响企业形象。
6. 下料人员、保护层、锚固长度按照图纸说明图纸未说明的参见03G101图集严格控制几何尺寸。
7. 钢筋对焊、电渣压力焊接头的质量检查及控制：
①、焊工要有上岗证焊接钢筋的规格和品种时应取各种规格的电焊试件〔不少于3个试件为一组〕进展冷弯和抗拉试验。
②、钢筋焊接完毕应对全部接头进展外观检查并按批切取局部接头进展机械性能试验外观检查应满足以下要求：
A、接头具有适当的镦粗、均匀的金属毛剌或均匀的焊包；
B、接头外表没有裂纹和明显的烧伤；
C、接头如有弯折其角度不得大于4度；
D、接头轴线如有偏移其间隔 不得大于0.1d同时不得大于2mm；
E、钳口钢筋不容许有烧伤。
③、钢筋焊接实验应送有关检测部门进展测试合格前方能使用。
本工程钢筋采用现场集中制作根据施工场地限制在施工区域设置一个钢筋加工场集中加工成品钢筋成品钢筋采用井架吊上楼层。
本工程钢筋必须严格按钢筋加工方案进场实行：配料单→列入加工方案→运到现场→加工制作→标识→核对领料这一加工领料程序。
1、剪力墙柱钢筋绑扎：
〔1〕、剪力墙柱钢筋位置要正确焊接要符合要求并且符合抗震要求。
〔2〕、剪力墙柱钢筋可先按规定将料断好待焊接时再运至楼面并按规格分别在各个柱边堆放整齐。
〔3〕、剪力墙柱钢筋焊接后在制模前可先用斜撑撑结实定防止钢筋歪斜发生位移等现象。
2、剪力墙梁、板钢筋绑扎：
〔1〕、平台板的钢筋在施工前均应先搭好排架辅好底模绑扎前由施工员测好中心轴线及模板线并做好标记。
〔3〕、因平台及板的钢筋规格较多故在施工前由专人负责核对钢筋的钢、直径、形状、尺寸和数量如有过失要及时纠正增补在绑扎复杂的构造部位时应研究逐根钢筋穿插就位的顺序并与模板工程联络确定支模和绑扎钢筋的先后次序防止返工和不必要的绑扎难度。
〔4〕、平台板钢筋网绑扎时四周钢筋穿插点应每点扎牢绑扎时应注意相邻绑点铁丝要成形以免网片歪斜变形板的钢筋网绑扎还应注意上部的负筋要防止被踩下特别是雨蓬、挑檐、台等悬臂部位要严格控制负筋拉置。
〔5〕、节点处钢筋穿插非常稠时应留出振动棒头子插入空隙以利灌筑砼。平台板钢筋绑扎必须按图纸划出钢筋间距位置尽量做到纵横向一条线。
〔6〕、钢筋施工时应结合安装工程交替进展为安装工程创造良好的工作条件以利安装方面的埋、埋件、留洞、留孔顺利进展确保安装质量。
〔7〕、所有钢筋工程包括埋件必须开具隐蔽工程验收由施工部门自检合格后报请监理工程验收认可前方可进入下道工序施工。
3、钢筋工程质量检测控制：
〔1〕、钢筋的品种和质量必须符合设计要求和有关规定。
〔2〕、钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计要求和规定。
〔3〕、柱、梁节点处加箍筋不得漏放和少放。
〔4〕、浇筑砼时必须派专人值班检查钢筋位置的偏移情况一经发现立即纠正过来。
〔5〕、钢筋绑扎允许偏向值必须符合下表合格率应控制在90％以上。

钢筋绑扎允许偏向值表：
分项名称
允许偏向值〔MM〕
检验
骨架的高度、宽度
±5
钢尺检测
骨架长度
±10
钢尺检测
受力筋
间距
±10
钢尺检测
排距
±5
钢尺检测
箍筋、构造筋间距

±20
钢尺检测
受力筋保护层
梁、柱
±5
钢尺检测
墙、板
±3
钢尺检测

绑扎钢筋网
长、宽
±10
钢尺检测
网眼尺寸
±20
钢尺量连续三档
取值
三、 平安措施
1. 钢筋加工机械应保证装置齐全有效。
2. 钢筋加工场地应由专人看各种加工机械在作业人员下班后拉闸断电非钢筋加工制作人员不得擅自进入钢筋加工场地。
3. 冷拉钢筋时卷扬机前应设置防护挡板或将卷扬机与冷拉方向成90º且应用封闭式的导向滑轮冷拉场地制止人员通行或停留以防被伤。
4. 起吊钢筋骨架时下方制止站人待骨架降落至距安装标高1m以内方准靠近就位支撑好后方可摘钩。
5. 在高空、深坑绑扎钢筋和安装骨架应搭设脚手架和马道。绑扎3m以上的柱钢筋应搭设操作平台已绑扎的柱骨架应采用临时支撑拉牢以防倾倒。绑扎梁、悬挑、外墙、边角柱钢筋时应搭设外脚手架或悬挑架规定挂好平安网。
