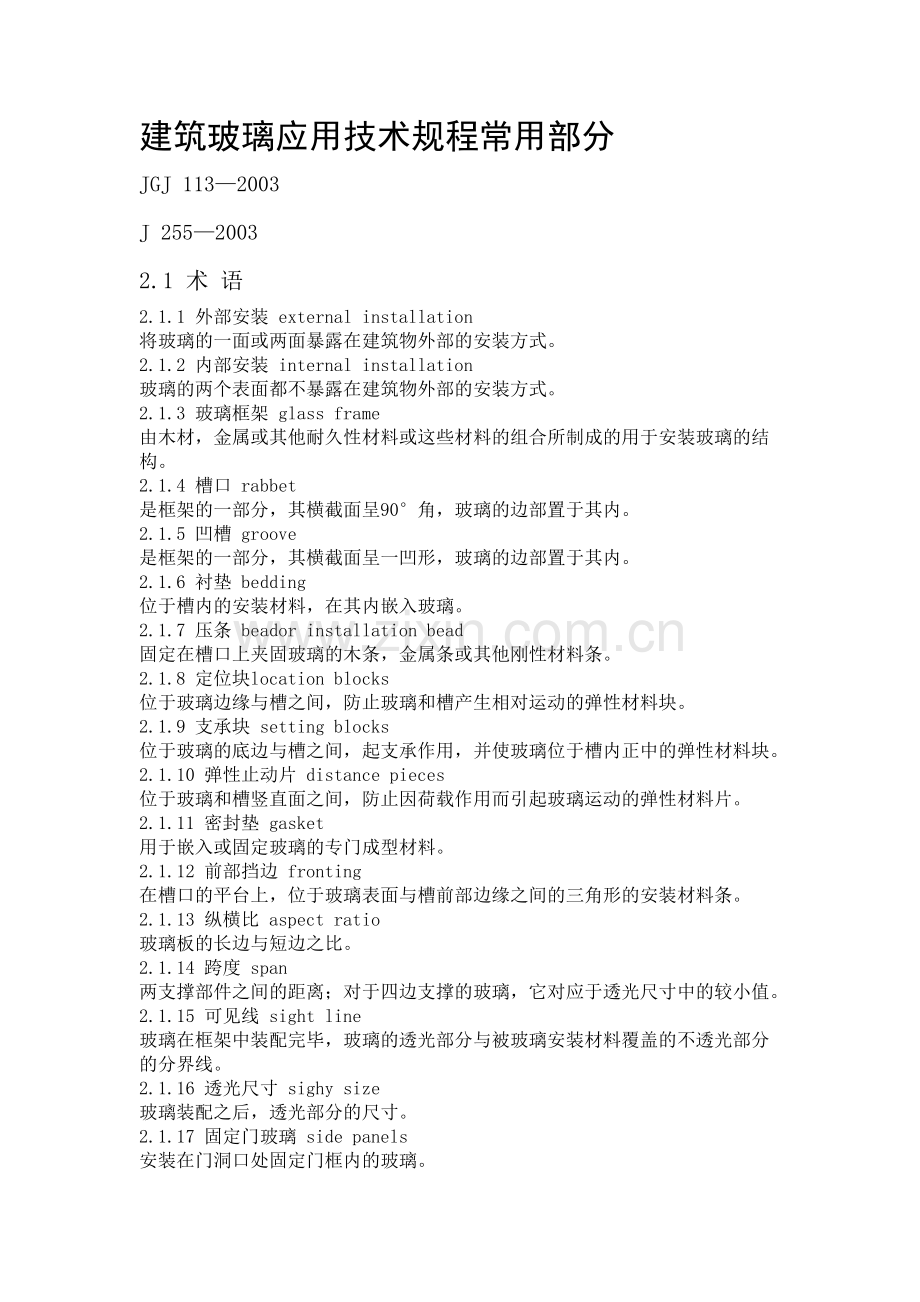

建筑玻璃应用技术规程常用部分
JGJ 113—2003
J 255—2003
2.1 术 语
2.1.1 外部安装 external installation
将玻璃的一面或两面暴露在建筑物外部的安装方式。
2.1.2 内部安装 internal installation
玻璃的两个表面都不暴露在建筑物外部的安装方式。
2.1.3 玻璃框架 glass frame
由木材，金属或其他耐久性材料或这些材料的组合所制成的用于安装玻璃的结
构。
2.1.4 槽口 rabbet
是框架的一部分，其横截面呈90°角，玻璃的边部置于其内。
2.1.5 凹槽 groove
是框架的一部分，其横截面呈一凹形，玻璃的边部置于其内。
2.1.6 衬垫 bedding
位于槽内的安装材料，在其内嵌入玻璃。
2.1.7 压条 beador installation bead
固定在槽口上夹固玻璃的木条，金属条或其他刚性材料条。
2.1.8 定位块location blocks
位于玻璃边缘与槽之间，防止玻璃和槽产生相对运动的弹性材料块。
2.1.9 支承块 setting blocks
位于玻璃的底边与槽之间，起支承作用，并使玻璃位于槽内正中的弹性材料块。
2.1.10 弹性止动片 distance pieces
位于玻璃和槽竖直面之间，防止因荷载作用而引起玻璃运动的弹性材料片。
2.1.11 密封垫 gasket
用于嵌入或固定玻璃的专门成型材料。
2.1.12 前部挡边 fronting
在槽口的平台上，位于玻璃表面与槽前部边缘之间的三角形的安装材料条。
2.1.13 纵横比 aspect ratio
玻璃板的长边与短边之比。
2.1.14 跨度 span
两支撑部件之间的距离；对于四边支撑的玻璃，它对应于透光尺寸中的较小值。
2.1.15 可见线 sight line
玻璃在框架中装配完毕，玻璃的透光部分与被玻璃安装材料覆盖的不透光部分
的分界线。
2.1.16 透光尺寸 sighy size
玻璃装配之后，透光部分的尺寸。
2.1.17 固定门玻璃 side panels
安装在门洞口处固定门框内的玻璃。
2.1.18 安全玻璃 safe glass
指破坏时安全破坏，应用和破坏时给人的伤害达到最小的玻璃，包括符合国家
标准GB 9962 规定的夹层玻璃、符合国家标准GB 9963 规定的钢化玻璃和符合国家
标准GB 15763.1 规定的防火玻璃以及由它们构成的复合产品。
2.1.19 有框玻璃 framed panels
具有足够刚度的支承部件连续地包住玻璃的所有边。
2.1.20 无框玻璃 unframed panels
支承部件不符合有框玻璃的规定时，该块玻璃为无框玻璃。
2.1.21 普通退火玻璃 general annealed glass
由浮法。平拉法，有槽垂直引上法、无槽法等熔制成的，经热处理消除或减小
其内部应力至允许值的玻璃。
2.1.22 暴露边 exposed edges
无支承部件的玻璃边缘为暴露边，但两块玻璃相邻并通过密封胶对接的情况除
外。
2.1.23 前部余隙 front clearance
玻璃外侧表面与压条或凹槽前端竖直面之间的距离。
2.1.24 后部余隙 back clearance
玻璃内侧表面与凹槽后端竖直面之间的距离。
2.1.25 边缘余隙 edge clearancl
玻璃边缘与凹槽底面之间距离。
2.1.26 嵌入深度 edge cover
玻璃边缘到可见线之间的距离。
2.1.27 屋面玻璃 roof glass
位于建筑物顶端并与水平面夹角小于75 度的玻璃。
2.1.28 斜屋面窗 roof window
位于斜屋面上且与斜屋面平行的窗。
2.1.29 传热系数 heat transfer coerficent
表示热量通过玻璃中心部位而不考虑边缘效应，稳态条件下，玻璃两面单位环
境温度差，通过单位面积的热量。传热系数U 值的单位是W/（m2 ·K）。__
5.2.3 玻璃内侧的窗帘，百叶窗及其他遮蔽物与玻璃之间的距离不应小于50mm。
6.1.2 表6.1.2-1安全玻璃最大许用面积
玻璃种类
公称厚度（mm）
最大许用面积（m2）
钢化玻璃单片防火玻璃
4
5
6
8
10
12
2.0
3.0
4.0
6.0
8.0
9.0
夹层玻璃
6.52
6.38 6.76 7.52
8.38 8.76 9.52
10.38 10.76 11.52
12.38 12.76 13.52
2.0
3.0
5.0
7.0
8.0
6.2.1．1当玻璃面积不大于0.5m2 时，也可使用厚度不小于6mm 的普通退火玻璃和夹丝玻璃。
表6.1.2-2有框架的普通退火玻璃和加丝玻璃的最大许用面积
玻璃种类
公称厚度（mm）
最大许用面积（m2）
普通退火玻璃
3
4
5
6
8
10
12
0.1
0.3
0.5
0.9
1.8
2.7
4.5
夹丝玻璃
6
7
10
0.9
1.8
2.4
6.2.2 室内隔断应采用安全玻璃。
6.2.3 人群集中的公共场所和运动场所中装配的玻璃应符合下列规定：
1 有框玻璃应使用符合本规程表6.1.2-1 的规定，且公称厚度不小于5mm 的钢
化玻璃或公称厚度不小于6.38mm 的夹层玻璃。
2 无框玻璃应使用符合本规程表6.1.2-1 的规定，且公称厚度不小于10mm 的
钢化玻璃。
6.2.4 浴室用玻璃应符合下列规定：
1 下列位置的有框玻璃，应使用符合本规程表6.1.2-1 规定的安全玻璃。
1）用于淋浴隔断。浴缸隔断的玻璃；
2）玻璃内侧可见线与浴缸或淋浴基座边部的距离不大于500mm，并且玻璃底边
可见线与浴缸底部或最高邻近地板的距离小于1500mm。
2 浴室内除门以外的所有无框玻璃应使用符合本规程表6.1.2-1 的规定，且公
称厚度不小于5mm 的钢化玻璃。
3 浴室的无框玻璃门应使用公称厚度不小于10mm 的钢化玻璃。
6.2.5 栏杆用玻璃应符合下列规定：
1 不承受水平荷载的栏杆玻璃应使用符合本规程表6.1.2-1 的规定，且公称厚
度不小于5mm 的钢化玻璃，或公称厚度不小于6.38mm 的夹层玻璃。
2 承受水平荷载的栏杆玻璃应使用公称厚度不小于12mm 的钢化玻璃或钢化夹
层玻璃，当玻璃位于建筑高度为5m 及以上时，应使用钢化夹层玻璃。
6.3.2 保护措施应视易发生碰撞的建筑玻璃所处的具体部位不同，分别采取警示（在视线高度设醒目标志）或防碰撞设施（设置护栏）等。对于碰撞后可能发生高处人体或玻璃坠落的情况，必须采用可靠的护栏。
7.1.1 单片玻璃、夹层玻璃的最小安装尺寸应符合表7.1.1—1 的规定。中空玻璃
的最小安装尺寸应符合表7.1.1-2 的规定（图7.1.1）。
表7.1.1-1 单片玻璃、夹层玻璃的最小安装尺寸（mm）
玻璃公称厚度
前部余隙或后部余隙 a
嵌入深度b
边缘余隙c
①
②
③
3
2.0
2.5
2.5
8
3
4
2.0
2.5
2.5
8
3
5
2.0
2.5
2.5
8
4
6
2.0
2.5
2.5
8
4
8

3.0
3.0
10
5
10

3.0
3.0
10
5
12

3.0
3.0
12
5
15

5.0
4.0
12
8
19

5.0
4.0
15
10
25

5.0
4.0
18
10
注： 1 表中①适用于建筑钢、木门窗油灰的安装，但不适用于安装夹层玻璃。
2 表中②适用于塑性填料、密封剂或前封条材料的安装.
3 表中③适用于育成型的弹性材料（如聚氯乙烯或氯丁橡胶制成的密封垫）地安装。油
灰适用于公称厚度不大于6mm、面积不大于2m2 玻璃。
4 夹层玻璃最小安装尺寸，应按原片玻璃工层厚度的综合，在表中选取。
7.1.2 槽口和凹槽宽度的确定应符合下列规定：
1 无压条槽口宽度应为以下各项之和：
1）后部余隙a；
2）玻璃公称厚度；

表7.1.1-2 中空玻璃的最小安装尺寸（mm）
中空玻璃
固定部分
前部余隙或后部余隙a
嵌入深度b
边缘余隙 c
下边
上边
侧边
3+A+3
5
12
7
6
5
4+A+4
13
5+A+5
14
6+A+6
15
注：A=6、9、12mm 为空气层的厚度
3）前部油灰宽度或单面非结构密封垫的宽度。
无压条玻璃安装前部油灰宽度：对于不大于1m2 的玻璃，前部油灰的宽度不应小
于10mm；对于大于1m2 小于2m2 的玻璃，前部油灰的宽度不应小于12mm。前部油灰应有45°斜角。
2 有压条槽口宽度应为以下各项之和：
1）前部余隙与后部余隙之和；
2）玻璃公称厚度；
3）安装压条所需槽口的宽度。
3 凹槽宽度应为以下各项之和：
1） 前部余隙与后部余隙之和；
2）玻璃公称厚度。
7.1.3 槽口和凹槽的深度，应等于边缘余隙c 和嵌入深度b 之和。
7.2.2 支承块的尺寸应符合下列规定：
1 每块最小长度不得小于50mm；
2 宽度应等于玻璃的厚度加上前部余隙和后部余隙；
3 厚度应等于边缘余隙c。
7.2.3 定位块的尺寸应符合下列规定：
1 长度不应小于25mm；
2 宽度应等于玻璃的厚度加上前部余隙和后部余隙；
3 厚度应等于边缘余隙c。
7.2.4 支承块与定位块的位置应符合下列规定（图7.2.4）：
1 采用固定安装方式时，支承块和定位块的安装位置应距离槽角为1/4 边长位
置处；
2 采用可开启安装方式时，支承块和定位块的安装位置距槽角不应小于30mm 。
当安装在窗框架上的铰链位于糟角部30mm 和距槽角1/4 边长点之间时，支承块和定
位块的安置应与铰链安装的位置一致；
3 支承块、定位块不得堵塞泄水孔。
7.2.5 弹性止动片的尺寸应符合下列规定：
1 长度不应小于25mm ；
2 高度应比槽口或凹槽深度小3mm ；
3 厚度应等于a。
7.2.6 弹性止动片位置应符合下列规定：
1 除玻璃用油灰安装外，弹性止动片应安装在玻璃相对的两侧，弹性止动片之
间的间距不应大于300mm；
2 用螺栓或螺钉安装的压条，弹性止动片的安装位置应与压条的固定点位置一
致；
3 压条连续镶入槽内时，第一个弹性止动片应距槽角50mm ，弹性止动片之间
的间距不应大于300mm；
4 弹性止动片安装的位置不应与支承块和定位块的位置相同。
7.2.7 油灰宜用于钢、木门窗玻璃的安装。用油灰安装前，应用玻璃卡子将玻璃定
位。油灰安装后表面应平整光滑，油灰固化后不应出现龟裂，并应在其表面及时涂
保护油漆，油漆应涂至可见线以上2mm。
7.2.8 塑性填料的应用应符合下列规定：
1 用塑性填料安装时，应使用支承块、定位块、弹性止动片或定位卡子。
2 安装时应连续填满槽口，表面平整，使其形成没有空隙的固体衬垫。
7.2.9 密封剂的应用应符合下列规定：
1 对于多孔表面的基材应对表面涂底漆。当密封剂用于塑料门窗安装时，应确
定其适用性和相容性；
2 用密封剂安装时，应使用支承块，定位块、弹性止动片或定位卡子；
3 密封剂上表面不应低于槽口，并应做成斜面；下表面应低于槽口3mm。
7.2.10 嵌缝条材料的应用应符合下列规定：
1 对于多孔表面的基材应对表面涂底漆。嵌缝条材料用于塑料门窗时，应确定
其适用性和相容性；
2 嵌缝条材料用于玻璃两侧与槽口内壁之间时，应使用支承块和定位块。
7.2.11 木制压条应用螺钉或嵌钉固定。大板面玻璃或重量大的玻璃必须用螺钉。
金属和塑料压条应用螺钉或螺栓固定。
8.2 屋面玻璃
8.2.1 本节适用于与水平面夹角小于75@的屋面玻璃。
8.2.2 两边支承的屋面玻璃，应支撑在玻璃的长边
8.2.3 屋面玻璃必须使用安全玻璃。
8.2.4 当屋面玻璃最高点离地面大于5m 时，必须使用夹层玻璃。
8.2.5 玻璃的最大应力设计值应按弹性力学计算，不得超过强度设计值。
8.2.6 对承受活荷载的屋面玻璃，活荷载的设计应符合下列规定：
1 对上人的屋面玻璃，应按下列最不利情况，分别计算：
1）玻璃板中心点直径为150mm 的区域内，应能承受垂直于玻璃为1.8Kn 的活荷载。
2）居住建筑，应能承爱1.5kPa 的均布活荷载；对非居住建筑，应能承受3kPa
的均布活菏载。
2 对不上人的屋面玻璃，设计应符合下列规定：
1）与水平，面夹角小于30°的屋面玻璃，在玻璃板中心点直径为150mm 的
区域内，应能承受垂直于玻璃为1.1kN 的活荷载。
2） 与水平面夹角不小于30°的屋面玻璃，在玻璃板中心直径为150mm 的
区域内，应能承受垂直于玻璃为0.5kN 的活荷载。
8.2.8 用于屋面的夹层玻璃，夹层胶片厚度不应小于0.76mm 。
8.3.3 当屋面与水平面间的夹角小于或等于75@ ，且达到下列条件之一时，必须使
用安全玻璃。安全玻璃应置于中空玻璃内侧。
1 玻璃面积大于1.5m2 ；
2 对于住宅建筑，窗户中部距室内地面大于3.5m；
3 对于公共建筑，窗户中部距室内地面大于3m。
