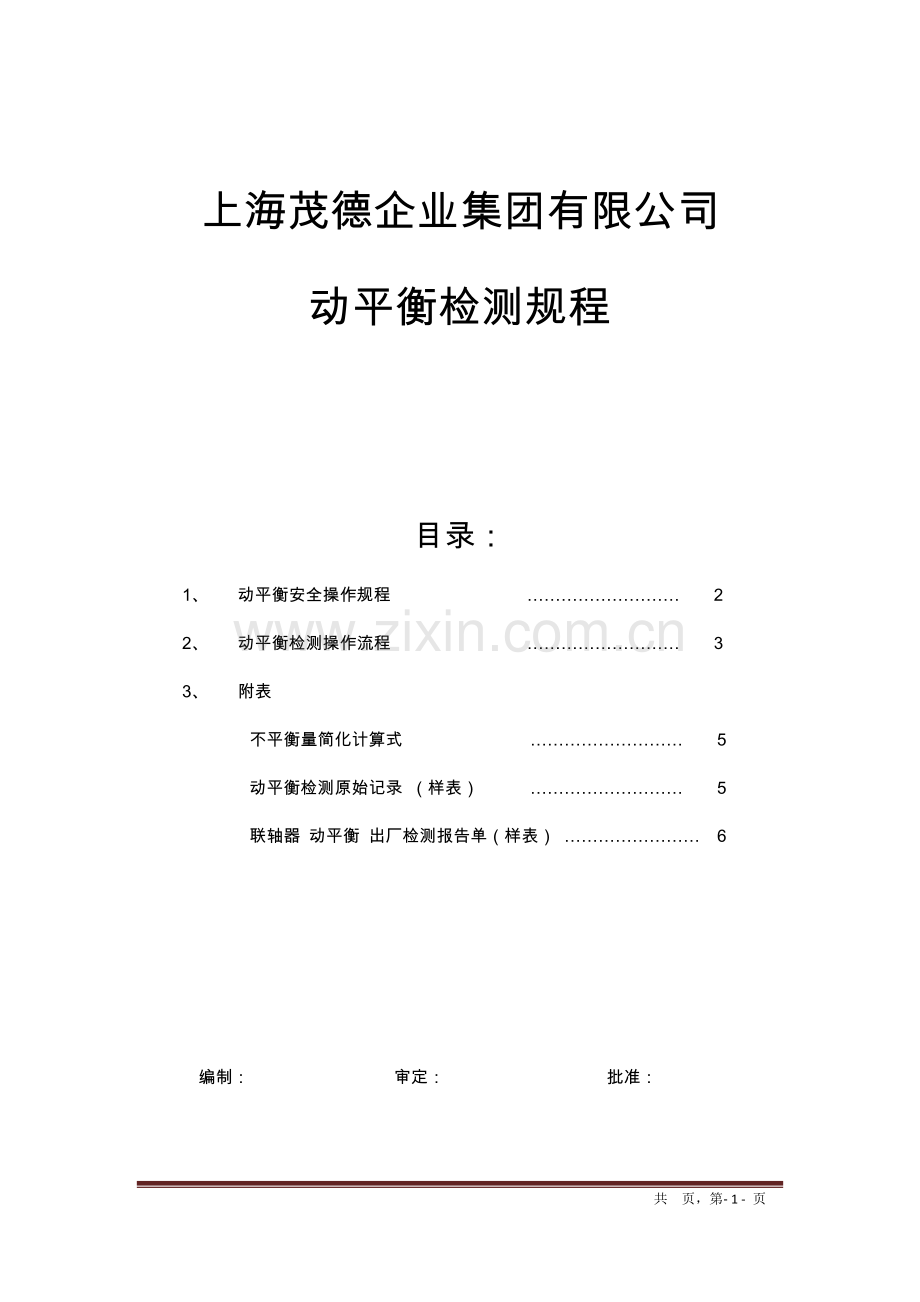

上海茂德企业集团有限公司
动平衡检测规程

目录：
1、 动平衡安全操作规程 ……………………… 2
2、 动平衡检测操作流程 ……………………… 3
3、 附表
不平衡量简化计算式 ……………………… 5
动平衡检测原始记录 （样表） ……………………… 5
联轴器 动平衡 出厂检测报告单（样表） …………………… 6

编制： 审定： 批准：

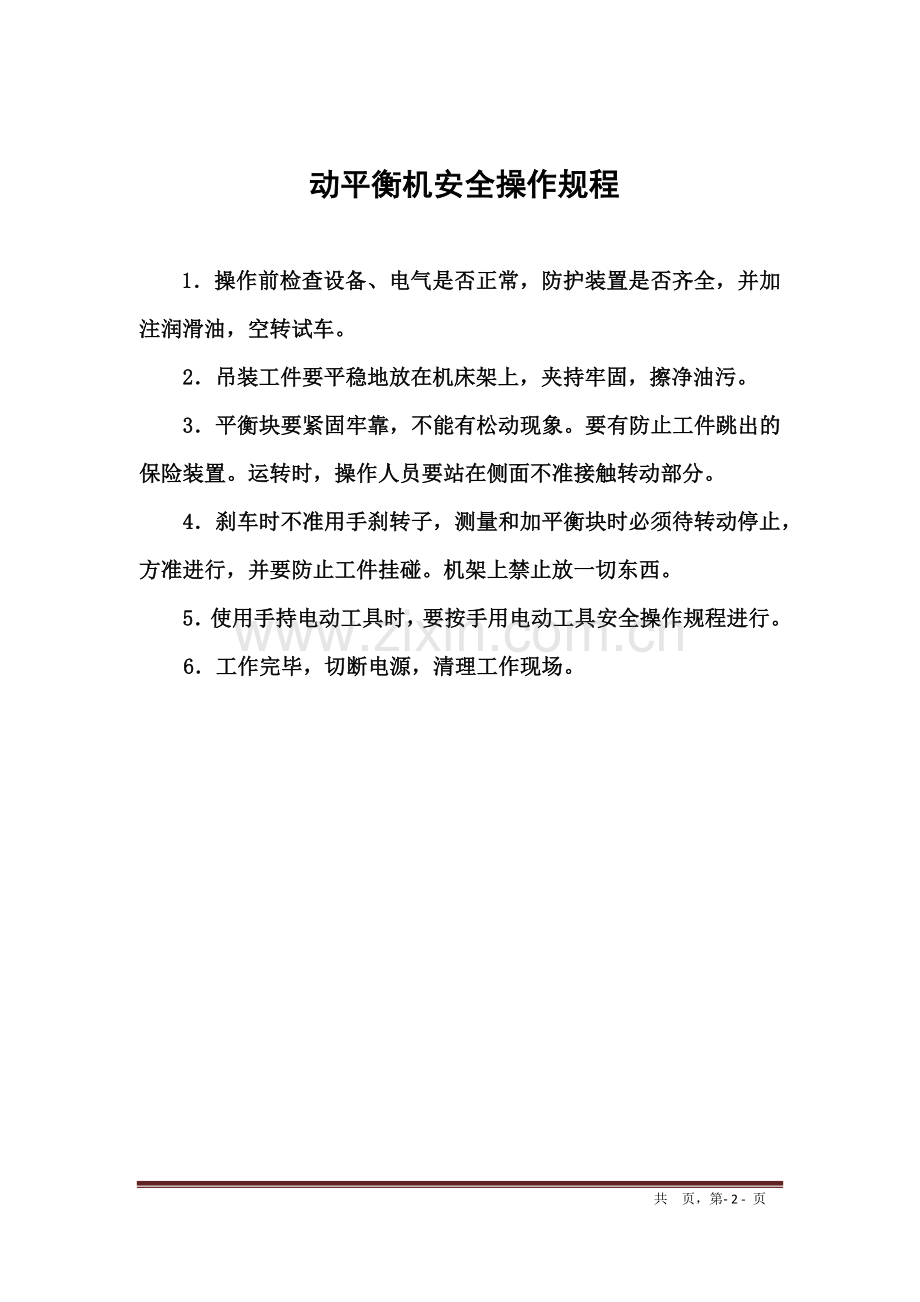

动平衡机安全操作规程

1．操作前检查设备、电气是否正常，防护装置是否齐全，并加注润滑油，空转试车。
　　2．吊装工件要平稳地放在机床架上，夹持牢固，擦净油污。
　　3．平衡块要紧固牢靠，不能有松动现象。要有防止工件跳出的保险装置。运转时，操作人员要站在侧面不准接触转动部分。
　　4．刹车时不准用手刹转子，测量和加平衡块时必须待转动停止，方准进行，并要防止工件挂碰。机架上禁止放一切东西。
　　5．使用手持电动工具时，要按手用电动工具安全操作规程进行。
6．工作完毕，切断电源，清理工作现场。

动平衡检测操作规程

1、准备工作
1.1 清除转子上所有污垢，检查转子有无松动或裂纹现象。
1.2 测量记录转子各部晃动值。
1.3 更换件或修复件动平衡试验前先进行静平衡试验。
1.4 根据用户要求确定校正平面。
1.5 根据转子工作状态确定支承位置。
1.6 用标准转子校验动平衡机精度应符合要求。
1.7 设计制造转子与平衡机万向节间的联接短节。
2 、转子吊装就位
2.1 制定吊装方案，保证转子吊装安全。
2.2 吊装前，认真检查吊带或钢丝绳有无缺陷，承受重量与转子重量要匹配，并且有一定的安全系数。
2.3 转子与平衡机接触时应避免冲击，防止损坏传感器。
2.4 联短节并用百分表测量其晃动，要求小于0.03毫米。否则，重新加工联轴器。
2.5 拧紧支架螺栓。
2.6 检查转子的晃动、弯曲、瓢摆，并把检查的数值做好记录。
3 、技术要求
3.1 开启电测箱，检查电测箱自检数据是否正确。如果有误，则重新＂坐标＂。
3.2 选择好两个校正平面。
3.3 根据转子支撑情况，在电测箱上选取支撑方式。
3.4 测量转子半径ＲA、ＲB并输入电测箱。
3.5 测量转子位置尺寸A、B、C并输入电测箱。
根据合同或技术协议要求的动平衡等级，按“附：不平衡量简化计算式”计算出允许不平衡量数据（g·Cm或g）。
3.6 输入动平衡检测运转速度：SWC250以下(M≤150Kg),n≥600r/min；　SWC250～315(M≤500Kg) n≤450r/min；　SWC350 ～440(M≥500Kg), n≤300r/min
3.7 确定不平衡校正方式：是去重还是加重，同时输入电测箱。采用加重校正不平衡时，要注意加重物的材质与转子匹配。
3.8 确定测量次数，一般选3~8次。
3.9 输入完上述数据后重新检查一次。
4 、平衡校验
4.1 对转子支承部位加润滑油。室温20℃以上加30＃润滑油，室温20℃以下加20＃润滑油。
4.2 开机试验时让速度缓慢升起。注意观察转子运转情况，发现异常必须＂紧急停机＂。
4.3 第一次开机后测得的＂初始不平衡＂数据即＂相位＂和＂不平衡重量＂要记录下来，然后停机配重。
4.4 根据测得的数据，在相应的＂相位＂加上相应的“不平衡重”的橡皮泥，并粘贴牢靠。经过2~3次反复试验，达到＂许用不平衡＂要求。
4.5 将平衡好的转子反转180度进行开机校验。观察＂剩余不平衡重＂是否相等，相位前后是否相差180度。如果＂相位＂和＂重量＂不对，需分析原因，重新反复校验以达到要求。
4.6 去重和配重处理：在转子粘贴不平衡块部位，逐步进行打磨＂去重＂，或者焊接＂配重＂处理。一般应开机2~3次进行观察，以免多去、多配，直至达到允许不平衡重要求。
4.7 验收：由技术人员或主管领导检查验收。一般选5~10倍剩余不平衡重进行检验，测试结果应与所加重量相符，且相位正确。否则，需重新试验。
4.8 填写动平衡试验报告，操作人员、技术人员或主管签字，加盖单位公章后交用户。
4.9 按使用说明书上的维护要求对机床进行维护保养，对设备周边的环境卫生进行清洁、清扫、整理整顿。
5、记录并整理检测数据存档
i. 按　“附表（动平衡原始检测记录）”　样式认真填写动平衡试验前测量输入的各相关数据及初始不平衡量、相位；调整后的不平衡量、相位及轴系跳动情况。
ii. 填写的原始记录每周交部门统计汇总一次，原始数据至少保存5年以上。
iii. 质管部按《联轴器 动平衡 出厂检测报告单 》标准格式出具动平衡报告。

附：　　不平衡量简化计算式：
m=　9549　M*G/r*n
M——转子质量 单位（kg）
G——精度等级选用（传动轴常用等级。如：G16、G6.3）
r——工件校正位置半径　　单位（mm）
n——工件的工作转速 　单位（rpm）
m——允许不平衡量　　单位（g）

附表一　　（动平衡原始检测记录）
生产计划号
产品编号
选用转速
旋转直径
重量
轴端
套端
检验及日期
审核及日期
不平衡量
角度
圆跳动
不平衡量
角度
圆跳动

附表二　　　　
联轴器 动平衡 出厂检测报告单 Coupling Dynamic Balance Inspection Report
订货单位 Order the unit

工令号: Ordet NO

名称: Name

图号Drawing no.

出厂编号

检 测 设 备： Testing equipment
SSHENKW 590 YYW-3000S
序号
检 测 项 目 Inspection Items
1
精度等级 Precision Grade
G16
2
转 速 Rotional Speed
r/min
3
转子质量 Rotor Weight
　Kg
4
允许不平衡量 Allowed Amount of Unbalance
g
5
调整前实测转子不平衡量 Actual Amount Of Unbalance before Adjustment
A= 　　 B=
6
调整后实测转子不平衡量 Actual Amount Of Unbalance after Adjustment
A= 　　 B=
检 测 结 论 Detection Conclusion

检 验 员：Inspector

日期： Date

共 页，第- 6 - 页
