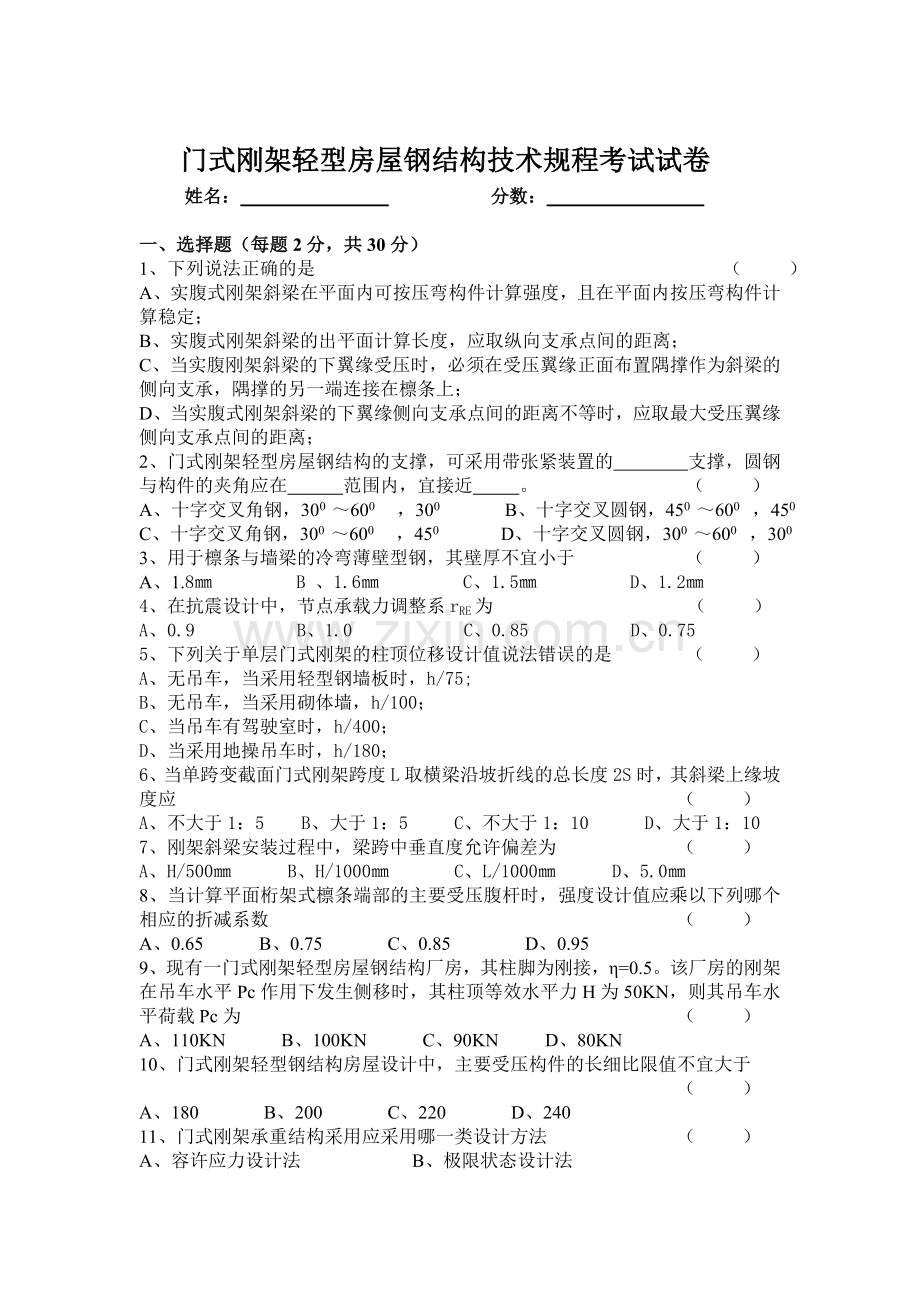

门式刚架轻型房屋钢结构技术规程考试试卷
姓名： 分数：

一、选择题（每题2分，共30分）
1、下列说法正确的是 （ ）
A、实腹式刚架斜梁在平面内可按压弯构件计算强度，且在平面内按压弯构件计算稳定；
B、实腹式刚架斜梁的出平面计算长度，应取纵向支承点间的距离；
C、当实腹刚架斜梁的下翼缘受压时，必须在受压翼缘正面布置隅撑作为斜梁的侧向支承，隅撑的另一端连接在檩条上；
D、当实腹式刚架斜梁的下翼缘侧向支承点间的距离不等时，应取最大受压翼缘侧向支承点间的距离；
2、门式刚架轻型房屋钢结构的支撑，可采用带张紧装置的 支撑，圆钢与构件的夹角应在 范围内，宜接近 。 （ ）
A、十字交叉角钢，300 ～600 ，300 B、十字交叉圆钢，450 ～600 ，450
C、十字交叉角钢，300 ～600 ，450 D、十字交叉圆钢，300 ～600 ，300
3、用于檩条与墙梁的冷弯薄壁型钢，其壁厚不宜小于 （ ）
A、1.8㎜ B 、1.6㎜ C、1.5㎜ D、1.2㎜
4、在抗震设计中，节点承载力调整系rRE为 （ ）
A、0.9 B、1.0 C、0.85 D、0.75
5、下列关于单层门式刚架的柱顶位移设计值说法错误的是 （ ）
A、无吊车，当采用轻型钢墙板时，h/75;
B、无吊车，当采用砌体墙，h/100；
C、当吊车有驾驶室时，h/400；
D、当采用地操吊车时，h/180；
6、当单跨变截面门式刚架跨度L取横梁沿坡折线的总长度2S时，其斜梁上缘坡度应 （ ）
A、不大于1：5 B、大于1：5 C、不大于1：10 D、大于1：10
7、刚架斜梁安装过程中，梁跨中垂直度允许偏差为 （ ）
A、H/500㎜ B、H/1000㎜ C、L/1000㎜ D、5.0㎜
8、当计算平面桁架式檩条端部的主要受压腹杆时，强度设计值应乘以下列哪个相应的折减系数 （ ）
A、0.65 B、0.75 C、0.85 D、0.95
9、现有一门式刚架轻型房屋钢结构厂房，其柱脚为刚接，η=0.5。该厂房的刚架在吊车水平Pc作用下发生侧移时，其柱顶等效水平力H为50KN，则其吊车水平荷载Pc为 （ ）
A、110KN B、100KN C、90KN D、80KN
10、门式刚架轻型钢结构房屋设计中，主要受压构件的长细比限值不宜大于
（ ）
A、180 B、200 C、220 D、240
11、门式刚架承重结构采用应采用哪一类设计方法 （ ）
A、容许应力设计法 B、极限状态设计法
C、破坏强度设计法 D、变形超限设计法

12、一般建筑屋面或墙面采用的压型钢板，其厚度不宜小于 （ ）
A、0.7㎜ B、0.6㎜ C、0.5㎜ D、0.4㎜
13、下列关于门式刚架轻型房屋钢结构尺寸说法正确的是 （ ）
A、门式刚架轻型房屋中柱的轴线可取通过柱下端中心的竖向轴线；
B、门式刚架轻型房屋的长度，应取两端山墙墙梁轴线之间的距离；
C、门式刚架轻型房屋的宽度，应取房屋侧墙墙梁外皮之间的距离；
D、门式刚架轻型房屋的最大高度，应取地坪至屋盖顶部檩条下缘的高度；
14、当存在吊顶时，门式刚架斜梁的挠度限值为 （ ）
A、L/180 B、L/200 C、L/220 D、L/240
15、门式刚架轻型房屋的外墙，当抗震设防烈度为 时，可采用轻型钢墙板或非嵌砌砌体。 （ ）
A、5度、6度 B、6度、7度 C、7度、8度 D、8度、9度
二、填空题（每题1分，共40分）
1、对于一般的门式刚架钢结构构件安全等级取 级时，对于设计表达式γ0S≤R，其中γ0表示 ，S表示
，R表示 。
2、钢材的强度设计值：Q235中当t≤16㎜时，f为 ，Q235中当t＞16～40㎜时，f为 ；Q345中当t≤16㎜时，f为 ，Q345中当t＞16～40㎜时，f为 ；（其中t为钢材厚度或直径，f为抗拉、压、弯设计强度）。当计算2㎜后的Q235钢材时，f为 。fy 表示钢材的
强度。
3、变截面柱在刚架平面内的稳定计算中，截面高度呈线性变化的柱变化的柱，在刚架平面内的计算长度应取h0=μrh，（式中h为柱高，μr为计算长度系数）, μr可由 、 和 法确定。
4、门式刚架、吊车梁和焊缝的檩条、墙梁等构件宜采用 或
及以上等级的钢；非焊接的檩条和墙梁等构件可采用
等级钢。
5、当结构构件按 状态设计时，采用荷载效应的基本组合；当结构构件按 状态设计时，采用荷载效应的标准组合。
6、门式刚架轻型钢结构横向温度区段长度应补大于 ；纵向温度区段长度应不大于 。
7、柱间支撑的间距应根据房屋 、 和
确定。当无吊车时宜取 ；当有吊车时宜设在温度区段中部，或当温度区段较长时宜设在 处，且兼具不宜大于 。
8、计算有柱间支撑的柱脚锚栓在风荷载作用小的拔力时，应计入柱间支撑产生的最大竖向分力，且不考虑 、 和
的影响，恒荷载分项系数应取 。
9、计算门式刚架考虑多台吊车竖向荷载时，对一层吊车单跨厂房的每个刚架参与组合的吊车台数不宜多于 台；对一层吊车的多跨厂房的每个刚架不宜多于 台；考虑多台吊车水平荷载时，对单跨或多跨厂房的每个刚架刚架参与组合的吊车台数不应多于 台。在计算门式刚架时，多台吊车的竖向荷载和水平荷载的标准值应乘以如下规定的折减系数：参与组合的吊车台数为2台，吊车工作级别A1～A5时，多台吊车的荷载折减系数为 ；参与组合的吊车台数为4台，吊车工作级别A1～A5时，多台吊车的荷载折减系数为
。
10、在门式刚架轻型房屋钢结构体系中，屋盖宜采用 和
，外墙宜采用 和 。
三、判断题（每题1分，共10分）
1、当墙板的属相荷载有可靠途径直接传至地面或托梁时，应设拉条 （ ）
2、刚架斜梁上横向水平支撑的内力，应根据纵向风荷载按支承于柱顶的水平桁架计算，对于交叉支撑可计压杆的受力 （ ）
3、刚架柱间支撑的内力，应根据该柱列所受纵向风荷载按支承于柱脚基础上的竖向悬臂桁架计算，对于交叉支撑可计压杆的受力 （ ）
4、隅撑与刚架构件腹板的夹角不宜小于600 （ ）
5、变截面门式刚架应采用弹性分析方法确定各种内力 （ ）
6、单边喇叭形焊缝的焊脚尺寸hf不得大于被连接板件的厚度 （ ）
7、门式刚架轻型房屋的屋面坡度宜取1/8～1/20，在雨水较多的地区宜取其中的较大值 （ ）
8、在抗震设计中，柱承载力调整系数rRE为0.75
9、设计使用年限为25年的结构重要性系数是1.0 （ ）
10、结构构件的受压强度应按有效净截面计算；稳定性应按有效截面计算；变形和各种稳定系数均可按最大截面计算 （ ）
四、简答题（每题5分，共20分）
1、门式刚架轻型钢结构设计中，荷载效应应符合哪些原则？

P13 3.2.5

2、门式刚架轻型房屋钢结构的支撑设置应满足哪些要求？

P22 4.5.1

3、在门市刚架轻型房屋钢结构设计中，当采用对接焊缝和角焊缝时应符合哪些规定？

P42 7.1.1

4、外墙保温隔热可采用哪些方法？

P56 9.1.3

五、计算分析题（第一小题7分，第二小题7，第三小题6分，共20分）
1、弘毅加工厂路路通某厂房，采用门式轻刚结构，其刚架为变截面刚架，隅撑在刚架上时成对布置的。隅撑与檩条之间的夹角θ为600，实腹斜梁被支撑翼缘的截面面积A为100㎜2，实腹斜梁钢材的强度值f为300N/㎜2，实腹斜梁钢材的屈服强度fy为940 N/㎜2。求该隅撑的轴心力N，且该刚架上的隅撑的轴心力最佳值为多少？

2、自傲没呢是刚架轻型房屋钢结构设计中，连接与节点的设计中，当连接板件的最小厚度不大于4㎜时，焊缝形心的作用力垂直于焊缝轴线方向，轴心拉力N为80000N，被连接板件的最小厚度t为8㎜，焊缝的有效长度为lw10㎜，被连接板件钢材的抗拉强度设计值f为700N/㎜2，问该焊缝的抗剪强度值τ为多少？是否符合规定？为什么？

3、变截面刚架构件设计中，斜梁与隅撑的设计，应符合哪些规定？
