建筑初步水墨渲染图.pptx

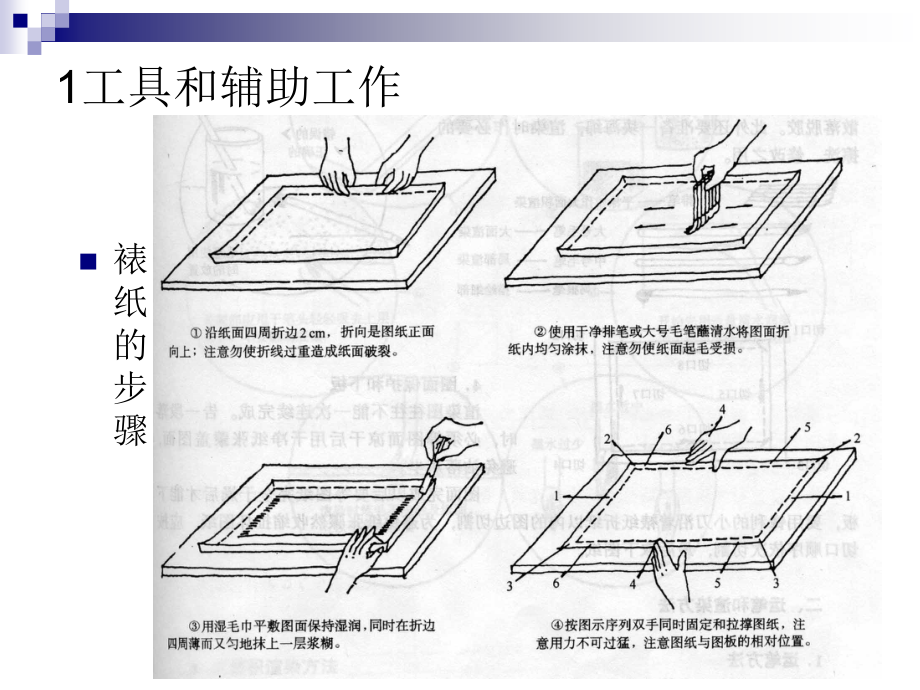

,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,水墨渲染图,1,工具和辅助工作,裱纸的步骤,墨和滤墨,毛笔和海绵,图面保护,2.,运笔和渲染方法,运笔方法,1,）水平运笔法：用大号笔作水平移动，适宜作大片渲染。,2,）垂直运笔法：适宜作小面积渲染，上下运笔一次的距离不能过长，同一排中运笔的长短要大体相等。,3,）环形运笔法：常用于退晕渲染，笔触的搅拌作用能使后加的墨水与已涂上的墨水不断均匀地调和，从而达到柔和的渐变效果。,注意事项,渲染方法,1,）平涂法：表现受光均匀的平面,2,）退晕法：表现受光强度不均匀的面，作法可由深到浅或有浅到深。,3,）叠加法：变现需细致刻画的曲面，事先将画面按明暗光影分条，用同一浓淡的墨水平涂，分格逐层叠加。,3,光影分析和光影变化的渲染,光线的构成及其在画面上的表示,光影变化,光影分析及其渲染要领,1,）面的相对明度：物体各个方向的面，由于其承受左上方,45,度光线的方向不同，而产生不同的明暗，它们之间的差别叫相对明度。,2,）反光：日光等直射光线经由地面或物体临近部位的反射光线。反光使得光影变化更为丰富。常用退晕的手法来表现。,3,）反影：反光产生反影，反影形成的方向与影相反，其渲染往往在最后阶段，以取得环龙点睛的效果。,4,）高光和反高光：高光是几何体承受光线最强的部位，反高光则是阴影中的高光部分，反高光较高光稍暗。渲染时高光一般不着色。,5,）反影：反光产生反影，反影形成的方向与影相反，其渲染往往在最后阶段，以取得环龙点睛的效果。,4,）高光和反高光：高光是几何体承受光线最强的部位，反高光则是阴影中的高光部分，反高光较高光稍暗。渲染时高光一般不着色。,4,渲染步骤,分大面,(,区分空间层次,),1),区分建筑实体和背景,2),区分实体中前后距离的几个平面,注意留出高光,.,3),区分受光面和阴影面,.,做形体,在建筑实体上作个主要部分的形体，包括光影变化、光影比较等，只求粗略表现形体，不要做到足够深度。,细刻画,1),刻画亮面、次亮面和中间色调并要求作出材质的质感。,2),刻画高光、反光以及明暗交界线,3),刻画阴影面，区分阴面和影，注意留出反高光。,求统一,(,画面整体的统一和协调,),1),统一建筑实体和背景,2),统一各个阴影面,3),统一受光面，位于画面重点处相对亮些，反之要暗些。,4),突出画面重点,5),完成配景以衬托建筑主体,5,水墨渲染常见病例,5,实例,
